UG 流体有限元

部分心得

流体仿真

• 2D网格在表面上可以给后续的3D网格提供指引
• 网格划分的先后顺序影响网格的划分结果
• 利用自动配对"可以把不同的网格，按接触面整台
• 网格控制可以设定边上节点数,用以控制粒度

操作过程

1. 实体建模
2. 流体腔
3. 分割不同块
4. 设置不同块之间接触面的连接。用 "网格配对命令"
5. 设置重点边上的节点数量
6. 重点块的2D网格划分。

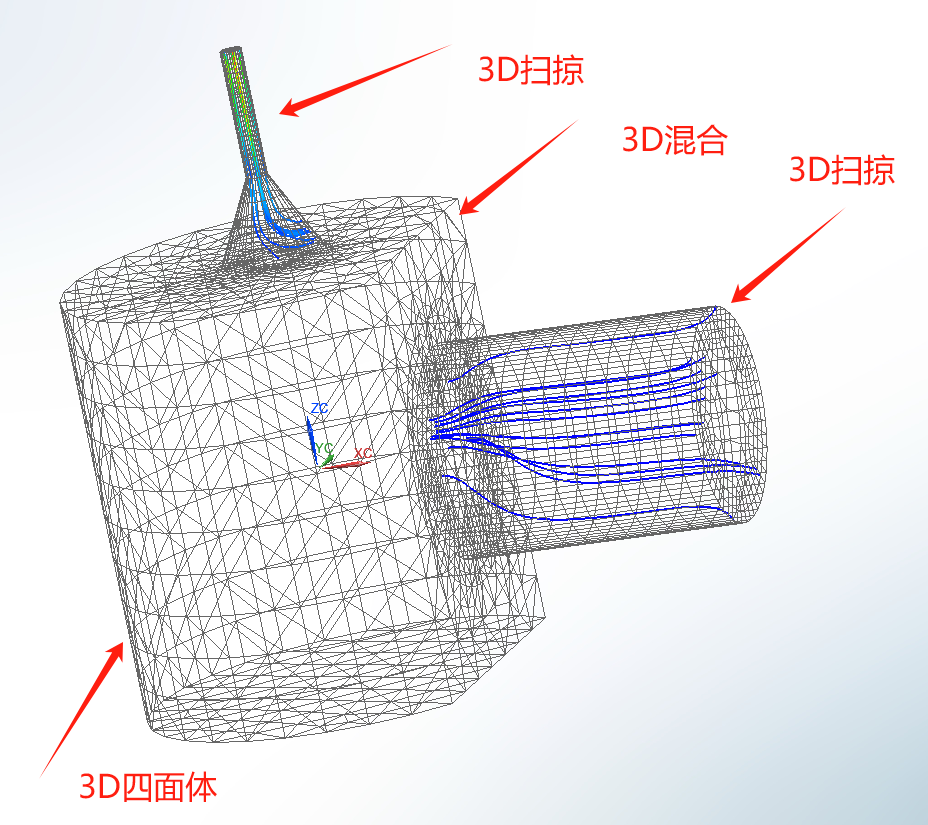

7. 重点块的3D网格划分。连接不同类型网格的块比较重要，且最好先做出来。可以采用3D混合网格
8. 其他块的3D网格划分。看情况用3D扫掠网格或3D四面体。
9. 解算方案，流体边界定义，仿真
