原理图绘制

简单记录一下一些画原理图的注意事项

什么要的电路图是好的电路图

1. 电路图应能顺畅，清晰地表达设计思想；
2. 需要符合一定的标准，无论是通用的，还是团队内部的；
3. 拥有均衡的布局；
4. 拥有适当的比例；
5. 标注应该完整；
6. 文字尽可能保持准确简单。

清晰的表达设计意图

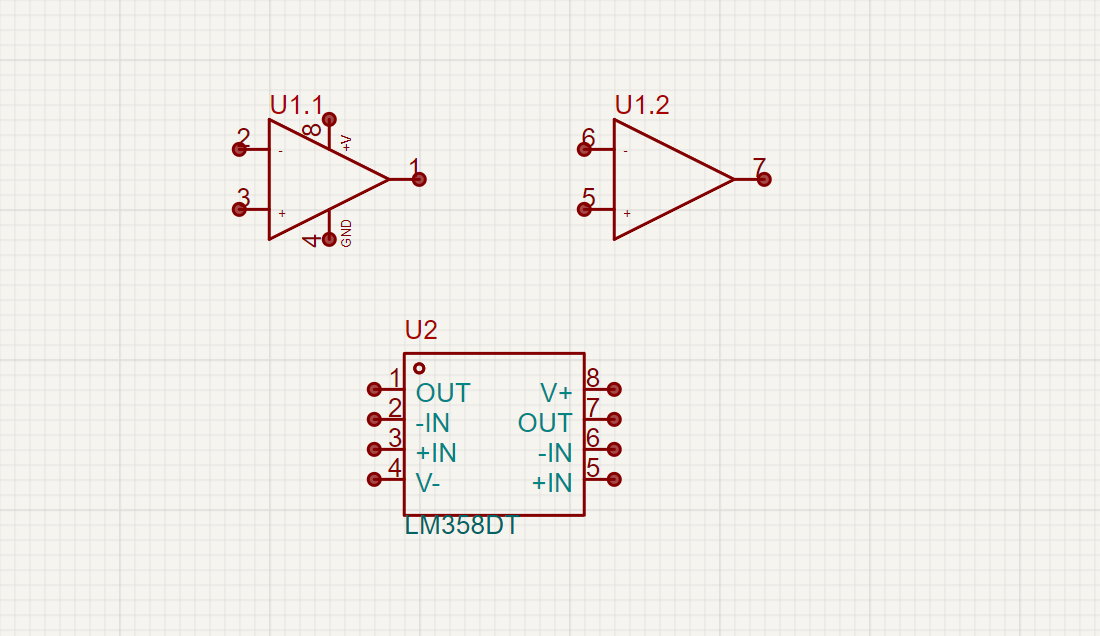

• 绘制选择原理图符号时，应该选择器件的逻辑符号，而非根据器件外形绘制。举个例子当绘制lm358运算放大器时我们应使用运放的一般符号。而不是特定的lm358做具有的电路符号 。

  上图中上方是推荐的画法，而下方画法并不推荐。（注意这里并不是说下面的画法是错误的，仅仅只是因为上面的画法更方便自己以及其他人阅读原理图）。
• 绘制芯片封装时应根据功能进行分组，而不是根据管脚排布进行分组，在管脚较多时可以将一个芯片分为若干个小部分。
• 按电路的功能以及信号的流向等进行分块
  • 在功能分块的时候，合适最为重要，过细的分块会干扰原理图阅读的连续性。并且要保持逻辑上各功能模块的组织与联系，最小化网络名的使用。
  • 信号应从左边输入，在右边输出，在绘制功能模块时也需要考虑信号的流向。
• 元件的朝向须符合阅读习惯，名称标注文字朝向阅读者。在绘制一些固定的电路拓扑时，电路布局与方向应尽量与习惯相符。切记电路图中电路符号方向应该固定为一个方向，尽量避免随意变动。
• 去耦电容等直接放置在芯片旁边，方便阅读者明白元件的功能。
• 多条并行信号可用总线形式画出。
• 原件编号在绘制完图后，需要重新排列。

使用固定的标准

• 电路符号尽量使用一种标准
• 对于符号，封装的建立应建立起一套固定的标准，引脚间距，长短，命名方式应有统一的风格。
• 对于元件值的标注要使用一种方式，如电容不能在一张电路图中使用104和100nF两种标注方式。
• 标注的字体粗细应该要保持一致。线条同理

适当的比例

• 应考虑使用显示器和图纸的人的阅读体验，保证阅读者能够方便地阅读。调整图纸大小以A4或A3打印出来清晰，显示器满屏可以清晰地显示为准。

均衡的布局

一张原理图不要包含过分的内容，塞满整张图纸，复杂的电路图应该采用分页的层级结构。

标注应该完整，文字尽可能保持准确简单

• 绘制前应先编辑图纸，完善图纸信息，比如项目名称，公司名，绘图人，版本信息，修改日期，页数，物料号等信息。
• 对于电阻电容等元器件的值，以及二极管，芯片的型号应进行标注。
• 标注计算公式以及说明。在比如在电源中等，可以添加欠压，过压的数值，以及理论电压的输出计算公式。
• 在每一此修改后，应用文字写明修改内容，切忌在一个电路上修改，应新建立一个版本。（当然现在大部分软件有版本管理功能，可以按自己的习惯决定）

一些小细节

• 减少十字交叉连接的使用，使用两个T型连接。（防止出现一根线没有连上的情况）；
• 所有的未连接引脚应全部添加无连接标志，同时修改电器检查标准（方便在后期移动，黏贴后检查出一些问题）。
• 在原理图绘制时，可以考虑预留测试位置。
