DEF文件简介以及应用场景

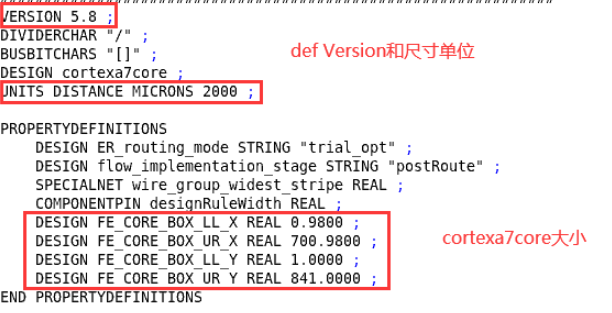

DEF: Design Exchange Format , 描述了数字电路在布局布线后的连接关系和位置关系

 DIEAREA : 定义Die Area的面积（单位是db unit）

ROW row_6 siteA 1000 1000 N DO 1 BY 10 STEP 0 900

row_6: Row的名字

siteA: 构成Row的site名字

1000 1000 ： 第一个Row的起始位置

DO 1 BY 10: X，Y方向重复创建的Row的个数

STEP 0 900: X，Y ROW的间隔

TRACKS Y 9000 DO 187 STEP 9000 LAYER M5

Y: TRACK的方向

9000：TRACK的起始位置

DO：TRACK的数目

STEP:相邻间隔

LAYER:使用的层数

GCELLGRID：GCELL是routing的时候计算congestion用的，把整个版图分为一个一个格子然后给每个格子具有routing resource，和需要穿过该gcell的net来对比，分配routing resource和计算congestion GCELLGRID X -10 DO 2 STEP  2290

X: GCELLGRID方向

-10：起始位置

DO：复制个数

STEP：相邻间隔

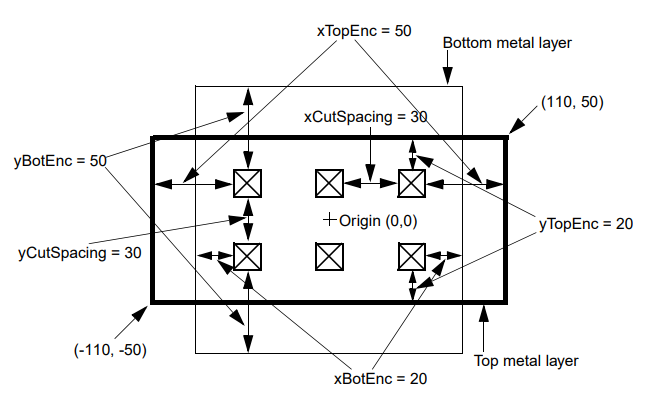

VIAS定义

- myUnshiftedVia

　　+ VIARULE myViaRule

　　+ CUTSIZE 20 20 #xCutSize yCutSize

　　+ LAYERS metal1 cut12 metal2

　　+ CUTSPACING 30 30 #xCutSpacing yCutSpacing

　　+ ENCLOSURE 20 50 50 20 #xBotEnc yBotEnc xTopEnc yTopEnc

　　+ ROWCOL 2 3 ;

　　+ ORIGIN 10 -10

　　+ OFFSET 0 0 20 -20







NDR定义

NONDEFAULTRULES 5 ;

- doubleSpaceRule #Needs extra space, inherits default via rules

　　+ LAYER metal1 WIDTH 200 SPACING 1000

　　+ LAYER metal2 WIDTH 200 SPACING 1000

　　+ LAYER metal3 WIDTH 200 SPACING 1000 ;

END NONDEFAULTRULES



COMPONENT的定义（实例化的单元，位置信息，Placement状态等）





 - inst_name module_name + placement status +placement_status (location)

如果是physical cell则或带上SOURCE DIST

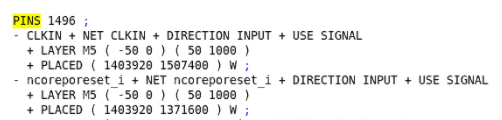

PINS定义

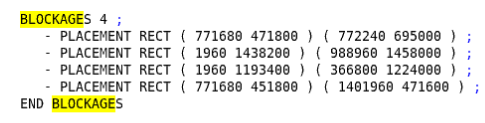

 BLOCKAGE定义（PLACEMENT BLOCKAGE & ROUTING BLOCKAGE ）

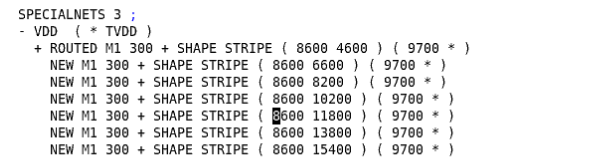

SPECIAL NETS定义 （电源网络定义）

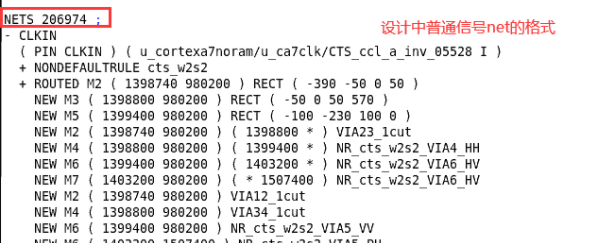

NETS定义 （普通信号连接关系定义）







 后端工具def输出命令：

defOut -floorplan -allLayers $defName #不带Routing信息

defOut -floorplan -allLayers -routing $defName #带Routing信息

defOut -floorplan -selected -allLayers -routing $defName #选中net后写出改net的def
