电容初窥



　　MLCC



• I类陶瓷电容：BP0/C0G，适用于高精度、损耗小的电路

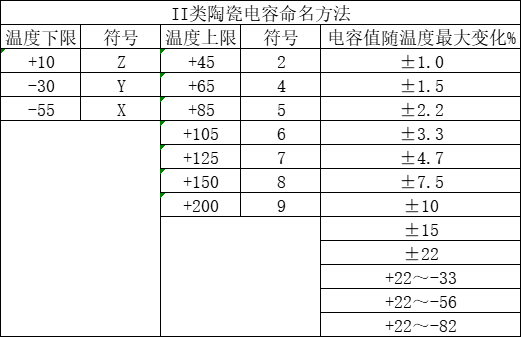

• II类陶瓷电容：X7R,X5R,Y5V,Z5U等，三个字符分别表示温度上限、温度下限与电容变化率　　



   　　

 　　MLCC电容的整体额定电压较低，对于0603、0805封装的100uF以下的电容额定电压多在50V，若MLCC体积缩小或增大，其额定电压可能小于50V，需要提前查明使用。





　　瓷片电容



　　瓷片电容一般只有一层电介质与一对电极，因此其容量不如多层的MLCC大（最大0.1uF），但其由于其电介质较厚，因此耐压值远大于MLCC，可以达到几百伏到上万伏。一般用于低电容值，针插电容的场景，好用又便宜，以及低电容高压环境。

　　薄膜电容

　　一般用于电容值稍大于0.1uF的非极性电容环境。包括金属化聚丙烯薄膜（CBB）与金属化聚酯薄膜（CL&涤纶电容）两种。

　　CBB电容通常为红色，表面有耐压值与字母所表示的精度，也有直接标注电容值的如155表示15*10^5pF　　　　　　　　　　　　　　　

　　 CL电容大部分为绿色，电容与精度标注方法与CBB相同;

　　涤纶电容耐压值间接标注，第一位表示量级，第二位字母表示数值。如2A表示1.0*10^2V





 　安规电容

 　　安规电容耐压值很高，且击穿后为断态，保护人身安全。包括X电容与Y电容。

　　X电容跨接在火线与零线之间的差模电容，uF量级。属于金属化薄膜电容的一种，多为明亮的黄色方形。其表面印有X1、X2或X3，还会标注安规认证标志（中国CQC、加拿大CUL等）、耐压值。

　　Y电容跨接在火线与地之间和零线与地之间，nF量级。外观与普通瓷片电容相近，但其上会印制安规认证标注。



　　不可用相同耐压值的普通电容代替相应安规电容



　　电解电容

　　使用电解电容要注意工作温度，否则记忆失效，工作温度每升高10°C，工作寿命建校一半。通常工作温度为105°C与85°C。

　　钽电解电容性能较高，体积小容量大，低压可达1000uF，ESR表现好。使用时注意区分正负极，一般长腿为正极，且会注明容量与耐压值。但是贴片型钽电容为长方体，其有横线的一端为正极。钽电容属于低压电容，用字母表示耐压等级，从2.5V-50V。

　　铝电解电容最大优势就是容量大（可达数万uF），ESR不如钽电容，但某些铝电容耐压值能达到600V，钽电容不可比的。针插铝电容长脚为正极，贴片铝电容则是有横线一端为负极。

　　电解电容选择：

　　在容量值与耐压允许下，不考虑价格，钽电容最好；固态电容稳定不爆浆，适用于可靠性要求高的产品；在电压要求高的情况下，考虑成本与容量，选择铝电容。
