气路 - Part1 @ 管道接头

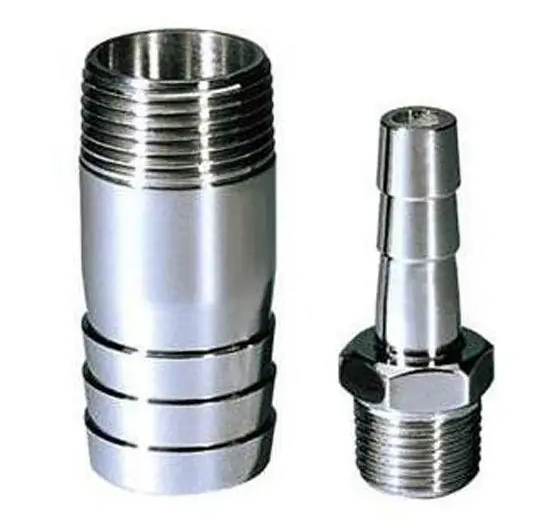

一、宝塔接头

宝塔接头，用于液压油路、气压管路快速连接的接头，一般分为宝塔公插头和宝塔母插头两类。

适用温度	制造标准	适用介质	压力范围	制造材料	规格
-20℃-+230℃	GB2459	宝塔接头适用于以油、水、空气为介质的场合	0.6MPa-6.4MPa	铜和不锈钢201/304/316	DN15-DN2400mm

1. 产品概述

     宝塔型快速接头是用来连接水管的一种部件。它分为外螺纹端接式水管接头、卡套式水管接头、自固式水管接头。水管接头的使用方式不同，公头母头内的阀门在插紧后打开，试水完成之后拔开，拔开后公头母头会封闭，宝塔接头接软管是用管夹固定的，一头接固定，一头接软管（管夹固定） 快速接头分两部分，一部分接固定端，一部分接软管，两部分直接可以快速拔插。

2. 优点

具有装卸方便，性能可靠等优点

3. 工作原理

     宝塔接头是常见的管道连接方式，其密封性能对于管道系统运行至关重要。宝塔接头的密封原理是依靠O形密封圈与法兰面之间的摩擦力和压缩力产生的。安装时，O形密封圈被安装在法兰面的凹槽内，而法兰螺栓的拧紧则会使O形密封圈产生弹性变形，从而填充法兰面和管道之间的间隙，实现密封。

4. 指标

软管需要比宝塔接头小一到两毫米才可接上。

5. 其他

无

---

二、快插接头

1. 产品概述

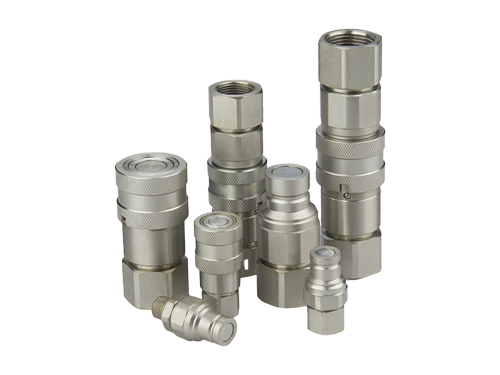

     气动快速接头是一种主要用于空气配管、气动工具的快速接头，不需要工具就能实现管路连通或断开的接头不链接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。
     油、水、气等非腐蚀性或腐蚀性介质的，密封管接头，配用铝塑管的规格要求比较灵活，与管道连接后，具有连接牢靠、密封性能好等特点，因而在炼油、化工、轻工、纺织、船舶等系统中被广泛采用；也适用于各种机械工程、机床设备（空压机，空气钻，冲击扳手，空气管路，气运螺丝刀等气动工具）等液压传动管路。

2. 优点

即插即用，方便现场安装使用

3. 工作原理

1. 单向开闭未连接时：当母体的卡套移动到另一端时，不锈钢珠会自动向外滚动，子体会在阀门弹簧的反作用力下弹开，阀门会自动关闭，阻止流体流动。连接时：当子体用卡套插入母体侧面时，阀门打开使流体流动，垫圈在弹簧力的作用下被推回原来的位置，不锈钢珠将被锁定，以确保子体/母体连接，内部的垫圈可完全阻止流体泄漏。
2. 当两端打开且未连接时：将母体的卡套推到另一端时，钢球自动向外滚动，从而拆下子体;由于子阀体和父阀体没有阀门，因此液体会流出。连接时：当子体插入母体时，套圈被其弹簧力推到先前位置，导致钢球锁定，流体流动，其中的O形圈用于防止流体泄漏。
3. 当两端打开和关闭时：当母件的卡套移动到另一端时，不锈钢珠会自动向外滚动，子件会因母件和子件的共同气门弹簧力的作用而断开，母件和子件的气门会分别关闭，瞬间阻断流体流动;连接时：当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢球滚动将子体锁紧，母体和子体的阀门相互推动打开。流体流动。O型圈可完全阻断快速接头。

4. 指标

无

5. 其他

无

---

三、自锁气动快速接头

适用温度	制造标准	适用介质	压力范围	制造材料	配合管道
-20℃-+230℃	GB2459	快速接头适用于以油、水、空气为介质的场合	0.6MPa-6.4MPa	铜和不锈钢201/304/316	PU塑料管

1. 产品概述

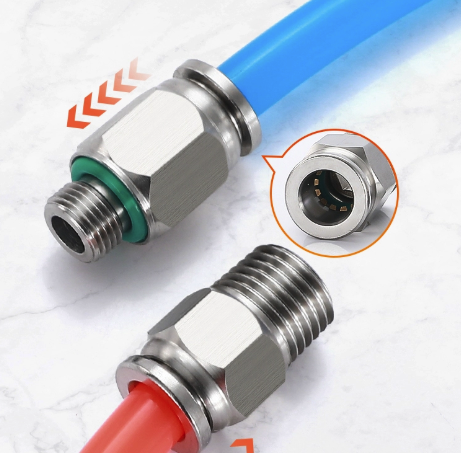

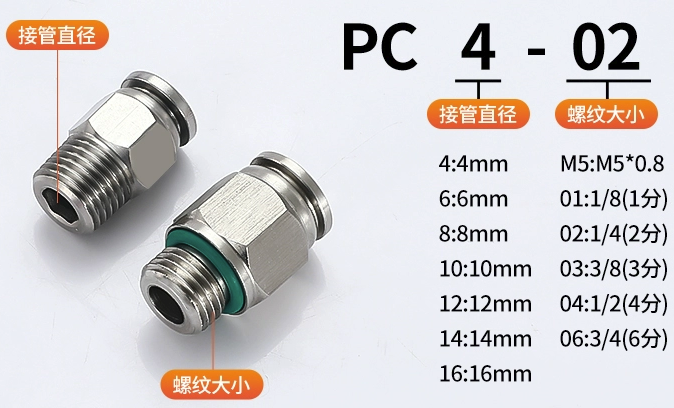

     快插接头是最方便的即插即用的连接方式，尤其在一些气管连接非常不方便，困难的空间场合下，更能体现快插接头的优越性。快插接头分为以下几种类型：1、小型；2、标准型；3、金属型；4、不锈钢型；5、阻燃型；6、复合型；7、鼓型接头体组合。

2. 优点

即插即用

3. 工作原理

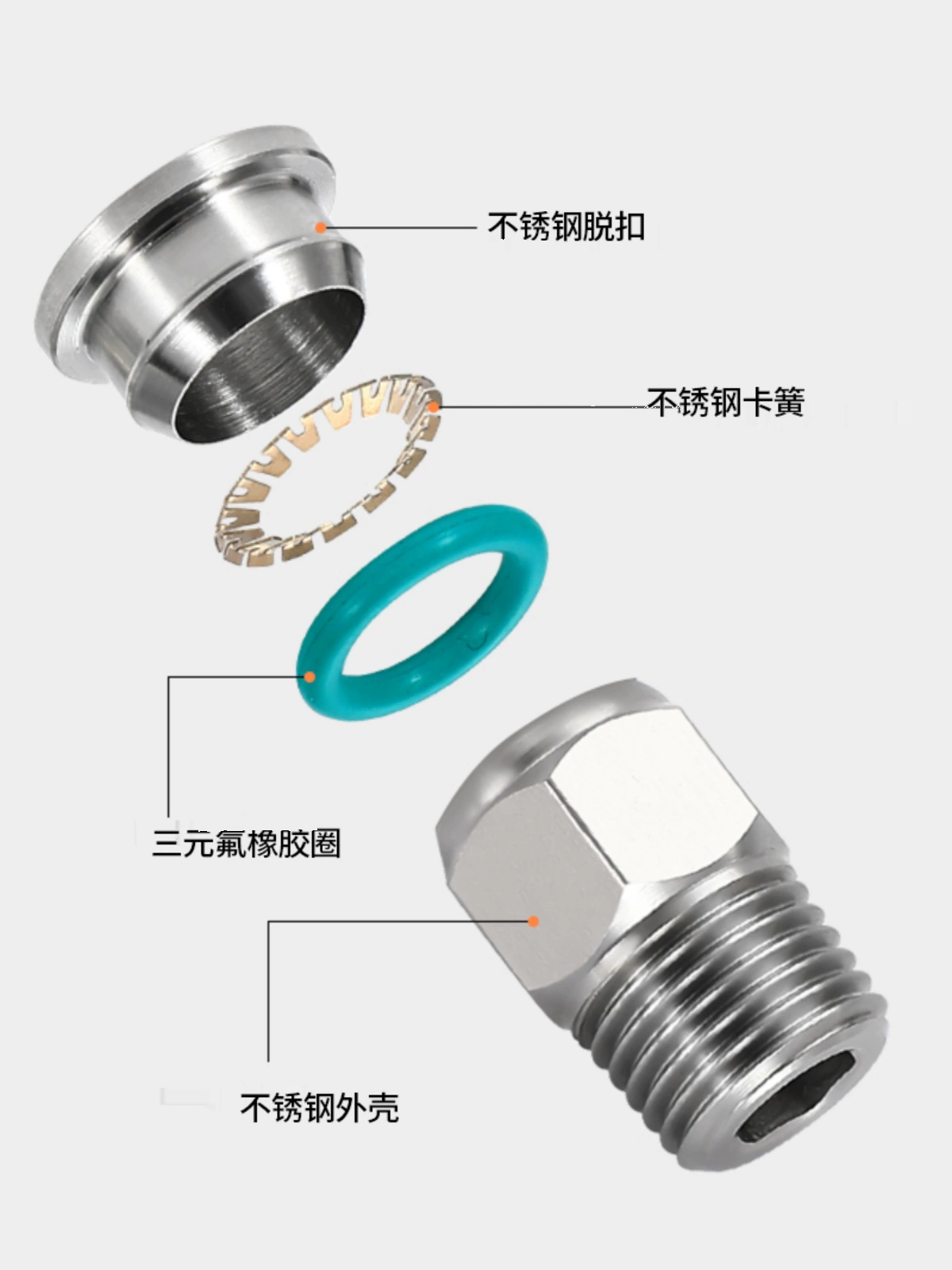

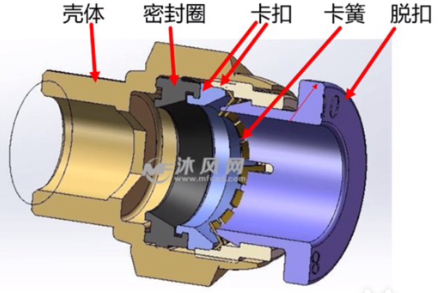

     当与接头相对应直径的气管插入接头后，器官先顶开卡簧向内到达密封圈。密封圈直径略小于管道的直径，且为材质软的橡胶制成。密封圈在手推动气管力的作用下向外扩张变形。
     当气管安装完成后，变形的密封圈与管壁紧密接触，且由于内部有气体流动，气体的压力会压紧密封圈的表面，密封圈承受的启动压力通过卡套、卡簧和脱扣传递到壳体上。随后通过壳体传递出去。
     要拆开气管时，首先需要从外向内压紧脱扣，脱扣的力通过卡簧、卡扣传递给密封圈，密封圈受到外侧的力后其内圈扩张，与气管脱离接触后，可以较为容易的取出。

4. 指标

5. 其他

无

---

四、卡套接头

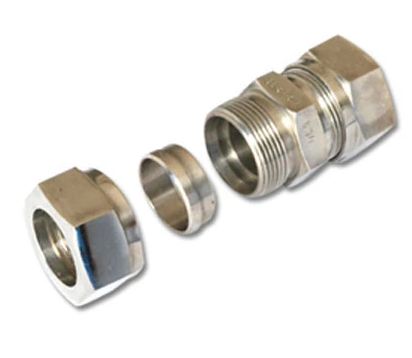

卡套式管接头主要由接头体、卡套、螺母三部分组成。

适用温度	制造标准	适用介质	压力范围	制造材料
≤450℃	GB3733.1～3765-83	油、水、气等非腐蚀性或有腐蚀性介质	25MPa--40MPa	304 316 20#

1. 产品概述

     当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。其安装简便，耐压高，故而得到广泛应用。

2. 优点

卡套接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。

3. 工作原理

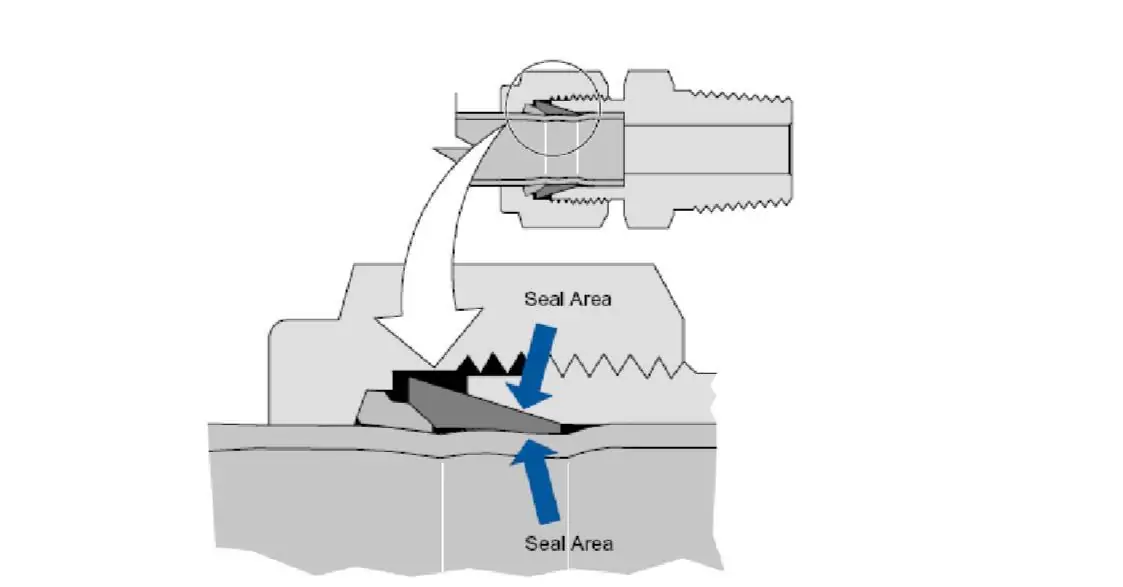

     卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接。

操作步骤：

1. 通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。
2. 接头本体的尖端向内挤压前卡套。
3. 前卡套消除它的内径与管子外径间的公差。
4. 随着后卡套的推进，前卡套向前向内动作，后端抬起，与接头本体斜面形成密封。
5. 随着管子更大的变形和本体斜面与前卡套接触面的增大，更大的阻力迫使后卡套向内动作，从而在管子上形成第二道牢固的支撑。

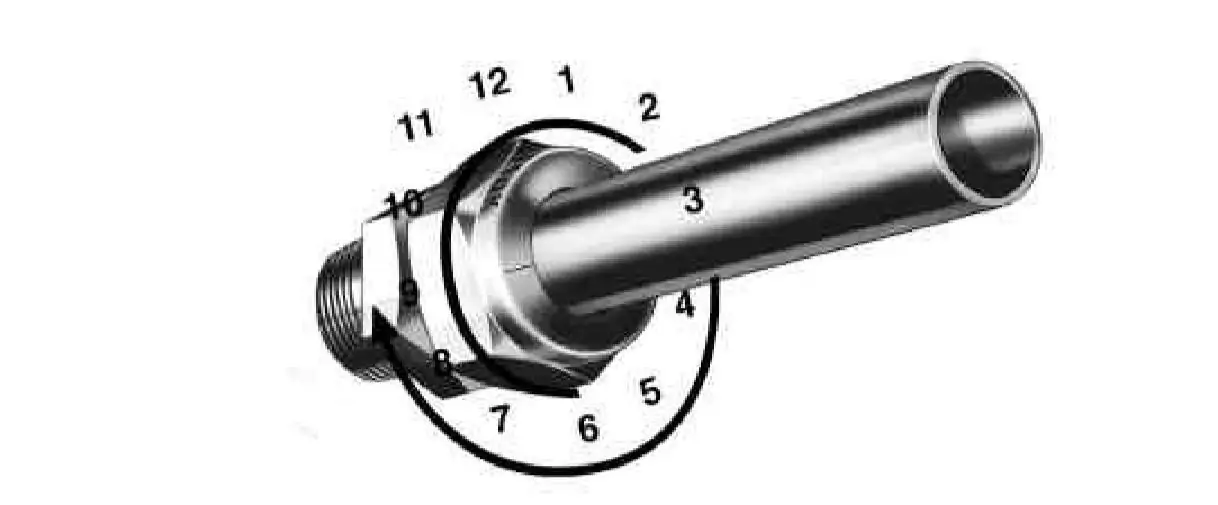

6. 在卡套螺母拧紧一又四分之一转，它前进了1/16inch（1.52mm），接头完成了密封，抱紧管子的作用。

4. 指标

• 配管：Φ4～Φ42的普通级精度无缝钢管
• 锥管螺纹：ZG,G,NPT等

4. 快拧接头
5. 扩口式接头
6. 自锁气动接头

5. 其他

1. 标准参考

---

五、快拧接头

卡套式管接头主要由接头体、卡套、螺母三部分组成。

适用温度	制造标准	适用介质	压力范围	制造材料	管道类型
0℃~120℃		水、氨、油品、烃类	真空--3MPa	304 316 20#	PU、PE、尼龙管、TPU防爆气管 @ 4mm~16mm

1. 产品概述

     快拧接头是由不锈钢、黄铜等材质加工而成的用于管路中的快速连接，一般一端为外螺纹接头，另一端与塑料软管卡压连接。也有三端快拧的接头，还可以是快拧的弯通接头。购买时必须制定外螺纹尺寸，所接软管的内径和外径尺寸。

2. 优点

快拧接头具有快速插管、安装方便、密封可靠、接管牢固、美观等特点。

3. 工作原理

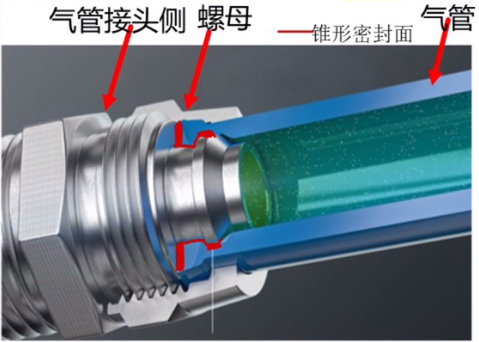

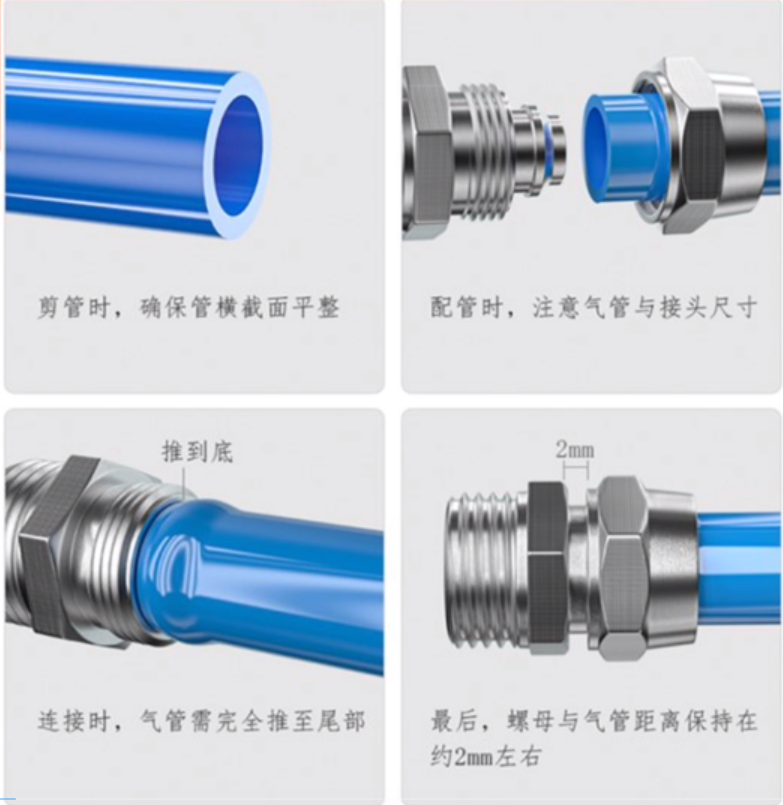

     接头侧，气管被从外侧向内推到底部，随后螺母也从外侧向内拧紧，在拧紧之后，螺母将气管表面同接头凸起部分压紧，接头凸起部分形成球面密封，有弹性的气管形成类似密封圈的作用阻止气流通过。
     单螺纹侧，螺纹与气缸上的螺纹相互咬合形成密封。

4. 指标

无

5. 其他

无

---

六、扩口式接头

扩口式接头适用的温度和压力根据材质、厂家的不同而有所不同：

适用温度	制造标准	适用介质	压力范围	制造材料	管道类型
-30℃~250℃		水、油品	真空--10MPa	304 316 20#	紫铜管 @ 6mm

1. 产品概述

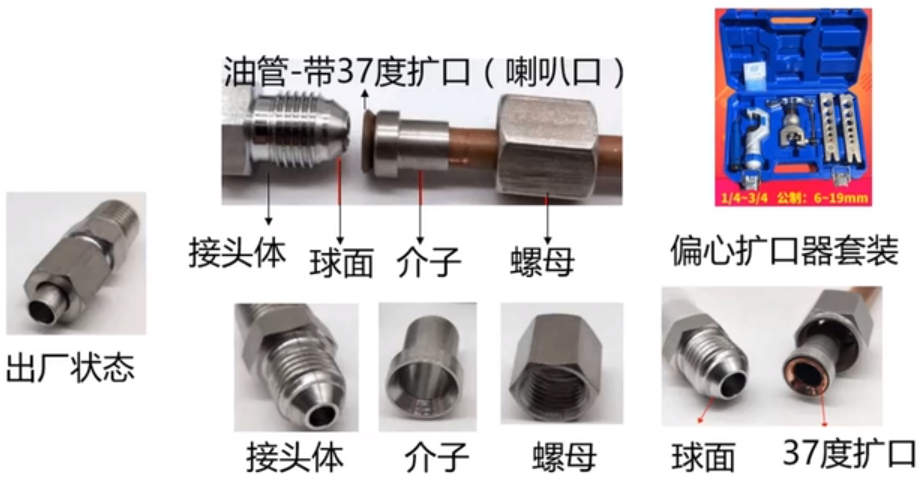

     扩口式接头主要包含外螺纹球面接头体、介子、螺母三部分。同时，需要专用的扩口器件对油管进行扩孔后才能使用。

2. 优点

     扩口式接头具有和卡套式接头类似的优点，重量轻、体积小、使用方便、不需焊接、抗震动性能好，且相连接的管道之间的轴向尺寸不需要严格确定，方便现场安装。

3. 工作原理

1. 先将螺母和介子套入管道，然后使用扩管器在管道的一侧制作37°的喇叭口。
2. 喇叭口和球面直接接触后，用螺母于接头体螺纹对齐拧紧。
3. 螺母压紧介子，介子压紧喇叭口，使得喇叭口与球面实现球面密封接触。

4. 指标

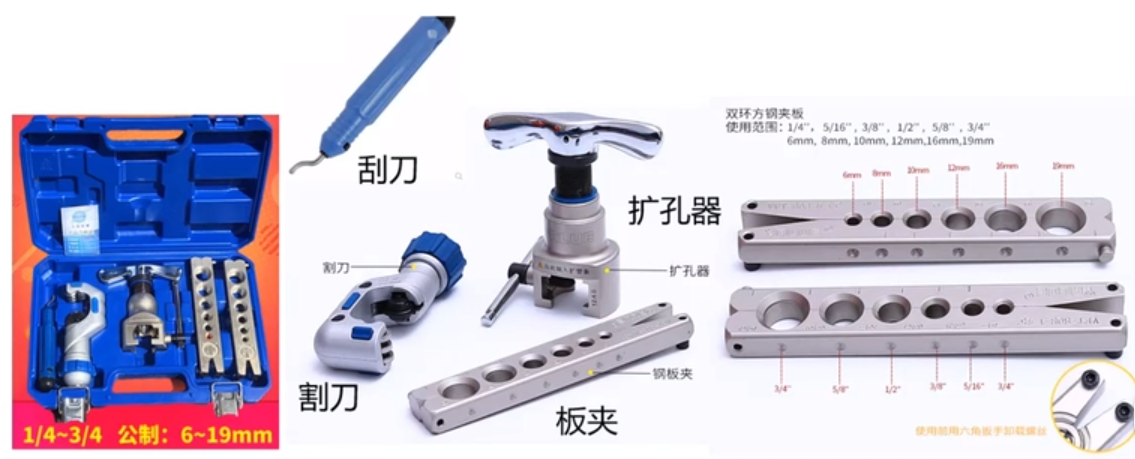

偏心扩管器套装组成：

• 刮刀
• 割刀(割管器)
• 偏心扩孔器
• 板夹(龙门夹)

5. 其他

波纹管

七、一般转接头

• A平面密封接头
• D内锥面密封接头
• C型锥面密封

1. 产品概述

2. 优点

3. 工作原理

4. 指标

5. 其他

八、尺寸对应关系

英制	牙距	外径(mm)	代号	俗名
1/8	28	10	02	1分接头
1/4	19	13.5	04	2分接头
3/8	19	16.5	06	3分接头
1/2	14	21.5	08	4分接头
3/4	14	27.5	12	6分接头
1寸	11	33	16	1寸
1'1/4	11	42	20	1寸2
1'1/2	11	48	24	1寸半
2寸	11	60	32	2寸

密封相关：

1. 生料带
2. 704硅密封胶 防水等级达IP68,具有密封,耐高温,耐老化,耐候性等

九、供应商

1.
