SpringMVC RESTful 性能优化

背景

达达后台系统目前每天都要支撑数十亿的访问量,这对于服务系统整体架构是个严峻的考验。考虑到越来越复杂的业务以及不断增加的访问压力,我们对数据层进行了一系列的改造(参见达达-高性能服务端优化之路),也对业务层进行了服务化(参见基于Zookeeper的服务注册与发现)。同时,参照DDD设计,我们引入了一个数据访问层,即ModelService。

ModelService的职责:

  • 封装业务层对数据层的调用

  • 实现对数据库的分库分表(写入以及查询)

  • 实现对部分数据的缓存

ModelService以及我们目前大部分系统提供的对外接口都是RESTful风格。

使用RESTful风格的接口有如下优势:

  • 语言无关(这点对于我们Python+Java的后台系统很关键)

  • 开发效率高、调试方便

  • 接口的语义明确 <!-- more --> 然而缺点也显而易见:基于HTTP的RPC在效率上不如传统的RPC。 在ModelService中,我们使用SpringMVC框架来实现RESTful接口。但是,在最近一次对ModelService的更新中我们发现SpringMVC的RESTful接口性能存在问题。


RESTful:

@RequestMapping(path = "/list/cityId/{cityId}", method = RequestMethod.GET)
@ResponseBody
public String getJsonByCityId(@PathVariable Integer cityId)

客户端请求: GET /list/cityId/1

非RESTful:

@RequestMapping(path = "/list/cityId", method = RequestMethod.GET)
@ResponseBody
public String getJsonByCityId(@RequestParam Integer cityId)

客户端请求: GET /list/cityId?cityId=1


我们使用Apache JMeter对SpringMVC RESTful接口与非RESTful接口进行了性能测试:

RESTful接口:

非RESTful接口:

*并发量为200 *测试在同一台机器上进行,执行业务逻辑相同,仅接口不同。 *为了证明的确是SpringMVC造成的问题,我们使用了最简单的业务逻辑,直接返回字符串。

由结果可见,非RESTful接口的性能是RESTful接口的两倍,且请求的最大响应时间是35毫秒,有99%的请求在20毫秒内完成。相比之下,RESTful接口的最大响应时间是436毫秒。

由于ModelService是一个对并发性能要求极高的系统,且被多个上层业务系统所依赖,所有请求需在50ms内返回,若超时则会引起上层系统的read timeout,进而导致502。所以需要对这一情况进行优化。


方案一:将所有的url修改为非RESTful风格(不使用@PathVariable)

这是最直接的方式,也是最能保证效果的方式。但是这么做需要修改的是ModelService中已有的全部100+个接口,同时也要修改客户端相应的调用。修改量太大,而且极有可能由于写错URL导致404。更令人不爽的是这种修改会导致接口没有了RESTful风格。故该方案只能作为备选。


方案二:对SpringMVC进行改造

根据实际现象以及测试的结果,几乎可以确定的是问题出在SpringMVC的RESTful路径查找中。所以我们对SpringMVC中的相关代码进行了调查。

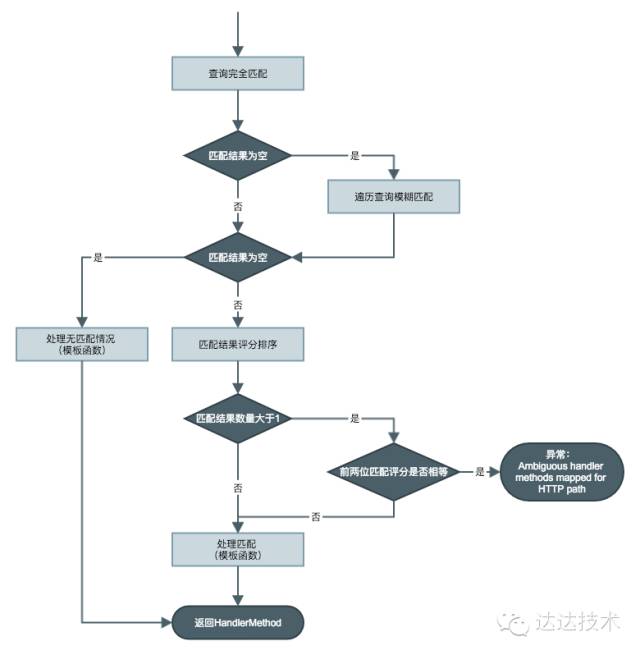

SpringMVC的请求处理过程中的路径匹配过程:

org.springframework.web.servlet.handler.AbstractHandlerMethodMapping#lookupHandlerMethod
(spring-webmvc-4.2.3.RELEASE)

路径匹配的过程中有如下代码:

List<Match> matches = new ArrayList<Match>();
List<T> directPathMatches = this.mappingRegistry.getMappingsByUrl(lookupPath);
if (directPathMatches != null) {
   addMatchingMappings(directPathMatches, matches, request);
}
if (matches.isEmpty()) {
   // No choice but to go through all mappings...
   addMatchingMappings(this.mappingRegistry.getMappings().keySet(), matches, request);
}

SpringMVC首先对HTTP请求中的path与已注册的RequestMappingInfo(经解析的@RequestMapping)中的path进行一个完全匹配来查找对应的HandlerMethod,即处理该请求的方法,这个匹配就是一个Map#get方法。若找不到则会遍历所有的RequestMappingInfo进行查找。这个查找是不会提前停止的,直到遍历完全部的RequestMappingInfo。

public RequestMappingInfo getMatchingCondition(HttpServletRequest request) {
    RequestMethodsRequestCondition methods = this.methodsCondition.getMatchingCondition(request);
    ParamsRequestCondition params = this.paramsCondition.getMatchingCondition(request);
    HeadersRequestCondition headers = this.headersCondition.getMatchingCondition(request);
    ConsumesRequestCondition consumes = this.consumesCondition.getMatchingCondition(request);
    ProducesRequestCondition produces = this.producesCondition.getMatchingCondition(request);

    if (methods == null || params == null || headers == null || consumes == null || produces == null) {
        if (CorsUtils.isPreFlightRequest(request)) {
            methods = getAccessControlRequestMethodCondition(request);
            if (methods == null || params == null) {
                return null;
            }
        }
        else {
            return null;
        }
    }

    PatternsRequestCondition patterns = this.patternsCondition.getMatchingCondition(request);
    if (patterns == null) {
        return null;
    }

    RequestConditionHolder custom = this.customConditionHolder.getMatchingCondition(request);
    if (custom == null) {
        return null;
    }

    return new RequestMappingInfo(this.name, patterns,
            methods, params, headers, consumes, produces, custom.getCondition());
}

org.springframework.web.servlet.mvc.method.RequestMappingInfo#getMatchingCondition

在遍历过程中,SpringMVC首先会根据@RequestMapping中的headers, params, produces, consumes, methods与实际的HttpServletRequest中的信息对比,剔除掉一些明显不合格的RequestMapping。 如果以上信息都能够匹配上,那么SpringMVC会对RequestMapping中的path进行正则匹配,剔除不合格的。

Comparator<Match> comparator = new MatchComparator(getMappingComparator(request));
Collections.sort(matches, comparator);

接下来会对所有留下来的候选@RequestMapping进行评分并排序。最后选择分数最高的那个作为结果。 评分的优先级为:

path pattern > params > headers > consumes > produces > methods

所以使用非RESTful风格的URL时,SpringMVC可以立刻找到对应的HandlerMethod来处理请求。但是当在URL中存在变量时,即使用了@PathVariable时,SpringMVC就会进行上述的复杂流程。

值得注意的是SpringMVC在匹配@RequestMapping中的path时是通过AntPathMatcher进行的,这段path匹配逻辑是从Ant中借鉴过来的。



Part of this mapping code has been kindly borrowed from Apache Ant.

String[] pattDirs = tokenizePattern(pattern);
String[] pathDirs = tokenizePath(path);

int pattIdxStart = 0;
int pattIdxEnd = pattDirs.length - 1;
int pathIdxStart = 0;
int pathIdxEnd = pathDirs.length - 1;

// Match all elements up to the first **
while (pattIdxStart <= pattIdxEnd && pathIdxStart <= pathIdxEnd) {
    String pattDir = pattDirs[pattIdxStart];
    if ("**".equals(pattDir)) {
        break;
    }
    if (!matchStrings(pattDir, pathDirs[pathIdxStart], uriTemplateVariables)) {
        return false;
    }
    pattIdxStart++;
    pathIdxStart++;
}

org.springframework.util.AntPathMatcher

path的匹配首先会把url按照“/”分割,然后对于每一部分都会使用到正则表达式,即使该字符串是定长的静态的。所以该匹配逻辑的性能可能会很差。

在大多数情况下,我们在写@RequestMapping时不会去写除了path以外的值,至多会指定一个produces,这会让SpringMVC难以快速剔除不合格的候选者。我们首先试图让SpringMVC在进行path匹配前就可以产生匹配结果,从而不去执行path匹配的逻辑,以提高效率。然而实际情况是我们无法做到让每个方法都有独特的params, produces, consumes, methods,所以我们尝试让每个方法有一个独特的headers,然后进行了一次性能测试。性能的确得到了一定的提升(约20%),但这个结果并不令我们满意,我们需要的是能够达到与非RESTful接口一样的性能。

我们对匹配逻辑的性能进行了进一步的测试

RESTful URL数量QPS
1 16116.0
10 13342.2
20 10615.7
40 7800.3
100 4056.8
1000 505.6

从结果可见,这段匹配逻辑对性能的影响很大,URL数量越多,SpringMVC的性能越差,初步验证了我们从源码中得出的结论。在最近一次ModelService的更新中,接口数量翻了一倍,导致性能下降了一半,这也符合我们的结论。考虑到未来ModelService的接口必定会持续增加,我们肯定不能容忍在请求压力不断增加的情况下ModelService的性能反而不断下降的情况。所以现在我们要做的就是防止SpringMVC执行这种复杂的匹配逻辑,找到一种方式可以绕过它。

通过继承

org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerMapping

我们可以实现自己的匹配逻辑。由于ModelService已经服务化,所以每个接口都有一个服务名,通过这个服务名即可直接找到对应的方法,并不需要通过@RequestMapping匹配的方式。而在服务消费端,由于服务消费端是通过服务名进行的方法调用,所以在服务消费端可以很直接地获取到服务名,把服务名加到HTTP请求的header中并不需要对代码进行大量的修改。


最终方案:

服务端:

  1. 在每个@RequestMapping中添加接口对应服务名的信息。

  2. 实现自己定义的HandlerMethod查询逻辑,在HandlerMethod注册时记录与之对应的服务名,在查询时通过HTTP请求头中的服务名查表获得HandlerMethod。

客户端:

  1. 调用服务时将服务名加入到HTTP请求头中

分析:

  • 这样的查询时间复杂度是O(1)的,典型的空间换时间。理论上使用这样的查找逻辑的效率和非RESTful接口的效率是一样的。

  • 由于HandlerMethod的注册是在服务启动阶段完成的,且在运行时不会发生改变,所以不用考虑注册的效率以及并发问题。

  • SpringMVC提供了一系列的方法可以让我们替换它的组件,所以该方案的可行性很高。

实现细节:

我们要建立一个HandlerMethod与服务名的映射,保存在一个Map中。注意到在@RequestMapping中有一个name属性,这个属性并没有被SpringMVC用在匹配逻辑中。该属性是用来在JSP中直接生成接口对应的URL的,但是在AbstractHandlerMethodMapping.MappingRegistry中已经提供了一个name与Handler Method的映射,直接拿来用即可。所以我们只需要在每个接口的@RequestMapping中添加name属性,值为接口的服务名。在SpringMVC启动时会自动帮我们建立起一个服务名与Handler Method的映射。我们只要在匹配时从HTTP请求头中获取请求的服务名,然后从该Map中查询到对应的HandlerMethod返回。如果没有查询到则调用父类中的原匹配逻辑,这样可以保证不会对现有的系统造成问题。

*小细节:

因为RESTful接口存在@PathVariable,我们还需要调用handleMatch方法来将HTTP请求的path解析成参数。然而这个方法需要的参数是RequestMappingInfo,并不是HandlerMethod,SpringMVC也没有提供任何映射,所以我们还是要自己实现一个HandlerMethod => RequestMappingInfo的反向查询表。重写AbstractHandlerMethodMapping#registerMapping方法即可在@RequestMapping的注册阶段完成映射的建立。

最后我们有两种方式可以把自己实现的RequestMappingHandlerMapping替换掉SpringMVC中的默认组件。

方法一:配置文件

删除mvc:annotation-driven/注解,添加如下配置:

<bean name="handlerAdapter"
      class="org.springframework.web.servlet.mvc.method.annotation.RequestMappingHandlerAdapter">
    <property name="webBindingInitializer">
        <bean class="org.springframework.web.bind.support.ConfigurableWebBindingInitializer">
            <property name="conversionService" ref="conversionService"/>
        </bean>
    </property>
    <property name="messageConverters">
        <list>
            <bean class="org.springframework.http.converter.ByteArrayHttpMessageConverter"/>
            <bean class="org.springframework.http.converter.StringHttpMessageConverter"/>
            <bean class="org.springframework.http.converter.ResourceHttpMessageConverter"/>
            <bean class="org.springframework.http.converter.json.MappingJackson2HttpMessageConverter"/>
        </list>
    </property>
</bean>

<bean name="conversionService" class="org.springframework.format.support.DefaultFormattingConversionService"/>
<bean name="handlerMapping" class="path.to.your.request.mapping.handler.mapping"/>

这样做其实就是展开了mvc:annotation-driven/注解,然后替换了其中的handlerMapping组件。

方法二:Java类+注解

继承

org.springframework.web.servlet.config.annotation.WebMvcConfigurationSupport

重写createRequestMappingHandlerMapping方法,在方法中返回自己实现的RequestMappingHandlerMapping对象。然后在类上加上@Configuration注解。如果配置文件中有context:component-scan/,且该类在base-package中,则到此已完成了全部工作。如果没有,则需要在配置文件中添加这个类作为bean(bean的名称可以不用指定)。

本地性能测试:




*该测试与之前的测试在同一台机器上进行,执行业务逻辑相同。 性能与非RESTful接口相当,比之前提高了一倍。 该结果符合我们的预期以及要求。

线上性能实际效果:

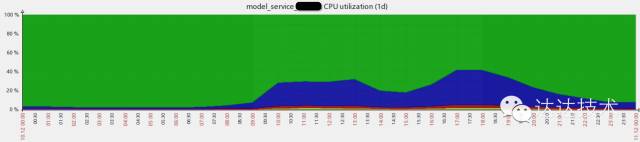

上线前

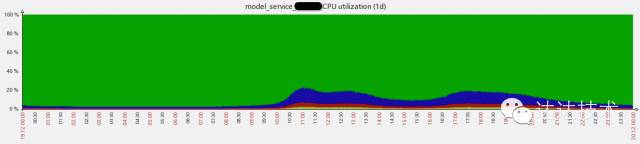

上线后

高峰期CPU使用率从40%~50%降低至不到20%。

总结

SpringMVC的URL匹配性能问题是由@PathVariable带来的,可以通过去掉所有@PathVariable的方式解决问题,但是极不优雅。

使用服务名作为路径查找的一个关键词,是服务化带来的一个意外的好处。这样的方式可能并不适用所有的情况。在其他情况下,该方法也是可用的,总体思路就是在接口中添加独特的信息(关键词),并建立一个映射关系,然后在客户端的请求中添加所调用接口的关键词(放在请求头中即可),服务端通过请求头中的关键词和之前建立的映射关系进行查找即可。

SpringMVC为开发人员提供了快速搭建一个HTTP服务器的方法,但是正是由于它对于多种情况的考虑,它有许多可以进行优化的地方。

Spring focuses on the "plumbing" of enterprise applications so that teams can focus on application-level business logic, without unnecessary ties to specific deployment environments. ——摘自spring.io

从Spring框架对自己的定位也可以看出,Spring并没有把高性能作为首要的目标。SpringMVC中很多的功能在实际项目中是多余的,为了达到极高的性能,在实际项目中要对SpringMVC进行全面的配置和定制。
