ipvs

NAT模式:





client	lvs	web1	web2
192.168.20.2/24	vip 网卡ens37：192.168.20.3/24 dip 网卡ens33：192.168.10.4/24	rip：192.168.10.5/24	rip：192.168.10.6/24



配置简单写下如下，网卡配置自行解决（需要注意的点：web的网关指向lvs的dip）

lvs

root:ipvsadm -A -t 192.168.20.3:80 -s rr     　　　　　　　　　起vip，并采用轮询，假设后端为web    -E  修改　　
root:ipvsadm -a -t 192.168.20.3:80 -r  192.168.10.5 -m　　　　添加web节点   　　　　　　　　　　　　-e 修改  　　　　　　　
root:ipvsadm -a -t 192.168.20.3:80 -r  192.168.10.6 -m
root:/sbin/ipvsadm-save -n > /etc/sysconfig/ipvsadm　　　　　　保存ipvsadm配置
root:systemctl enable --now ipvsadm.service　　　　　　　　　　开机自启ipvsadm
root: echo "net.ipv4.ip_forward=1"  >> /etc/sysctl.conf      开启路由转发，非常重要。

 web1，web2

root:yum -y install httpd && systemctl enable --now httpd
root:echo "rs1  192.168.10.5"> /var/www/html/index.html

root:yum -y install httpd && systemctl enable --now httpd
root:echo "rs2  192.168.10.6"> /var/www/html/index.html

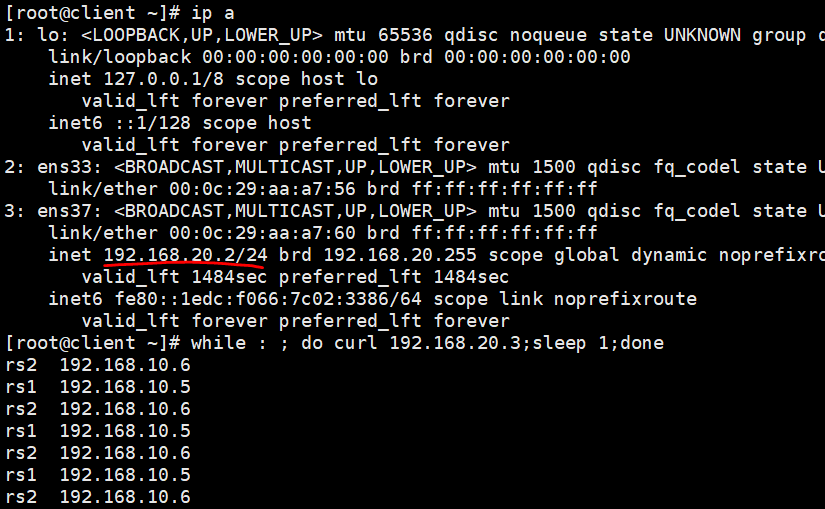

client验证下



接下来分析下包是如何走的

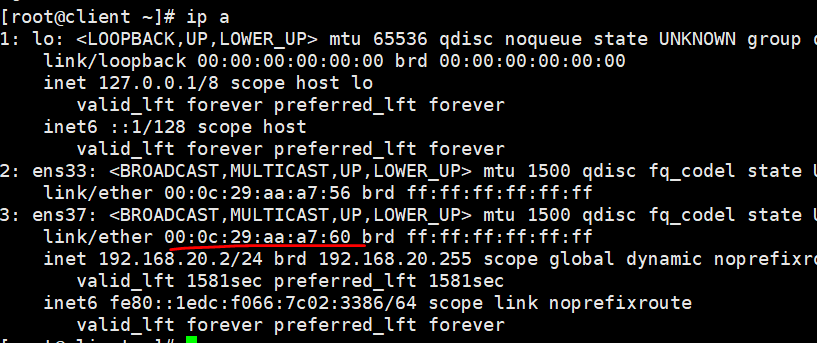

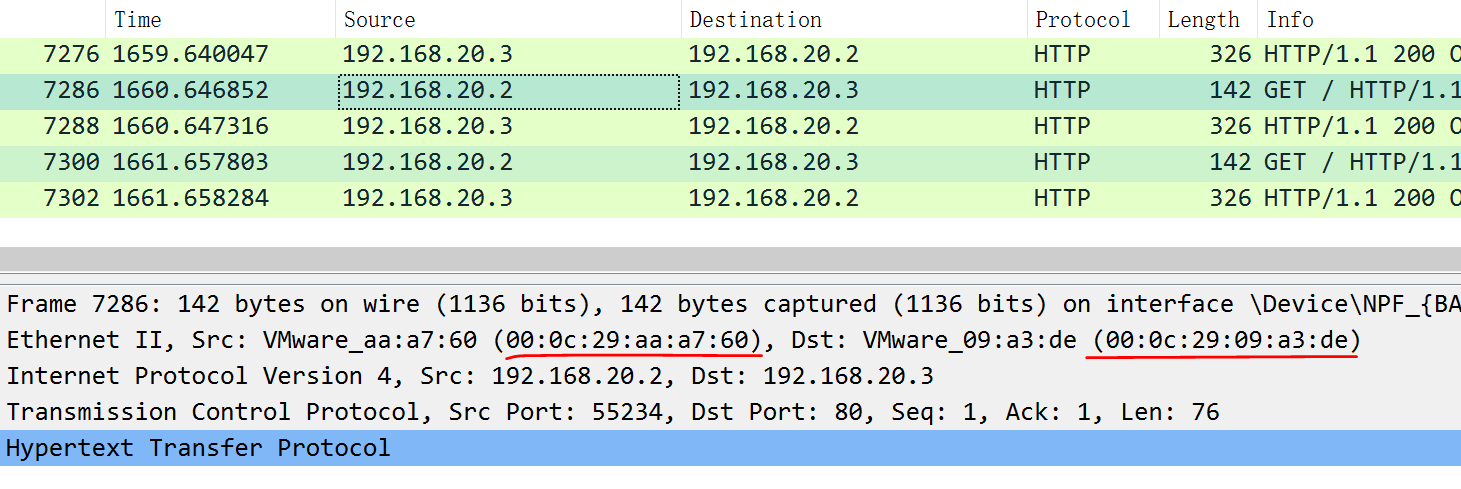

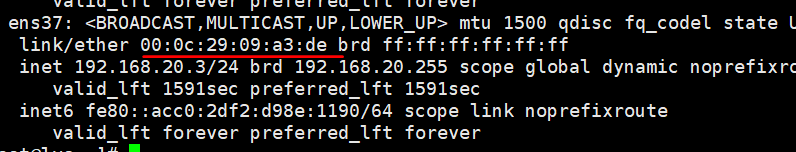

第一阶段	192.168.20.2:mac client	192.168.20.3:mac ens37

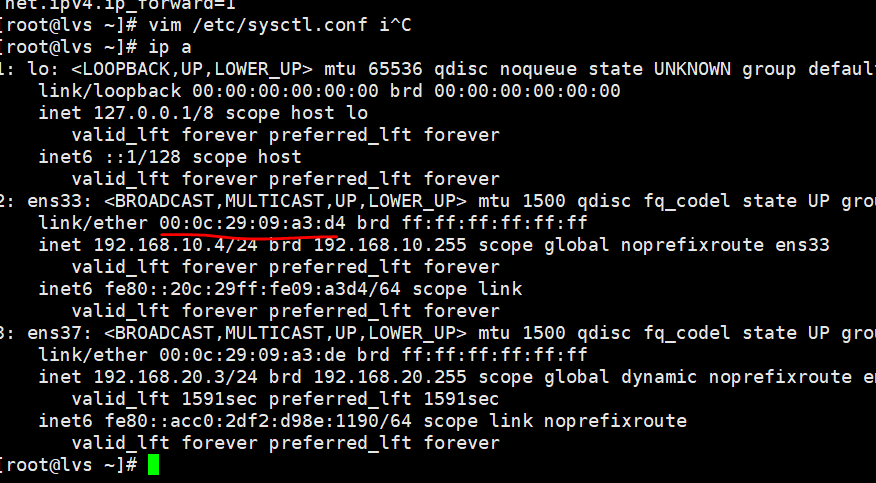

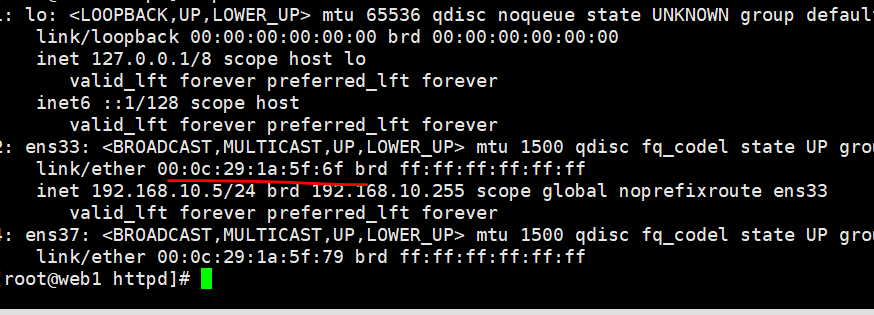

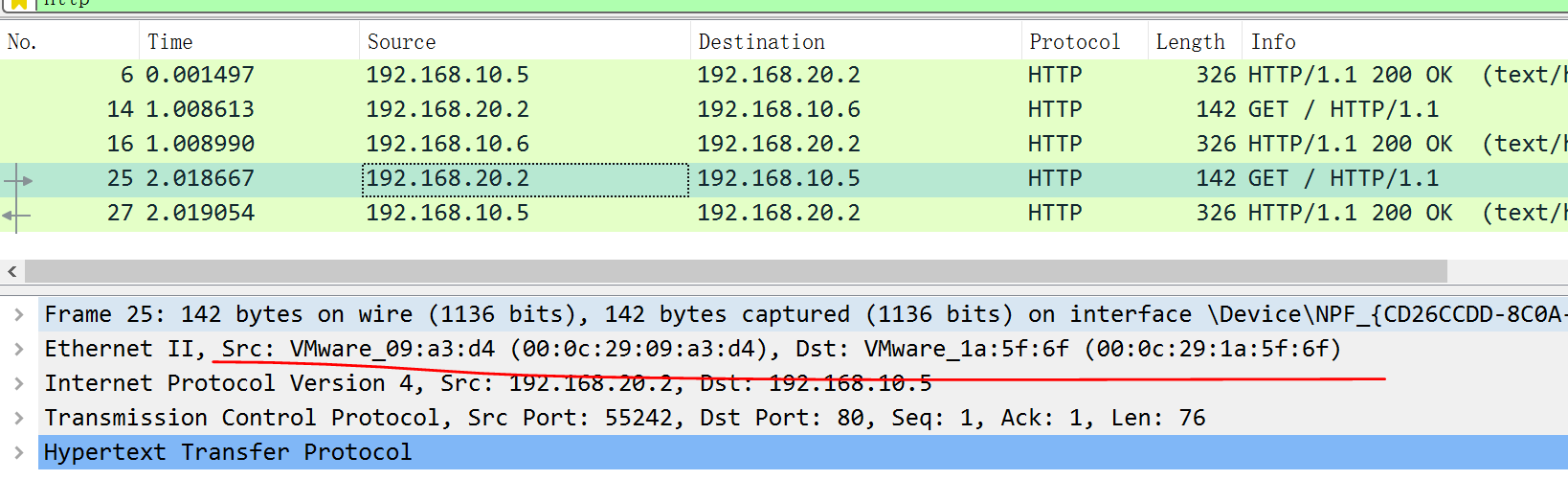

第二阶段	192.168.20.2:mac ens33	192.168.10.5:mac web1
第三阶段	192.168.10.5:mac web1	192.168.20.2:mac ens33
第四阶段	192,.168.20.3:mac ens37	192.168.20.2:mac client

第一阶段和第四阶段是完全相反的















 第二阶段和第三阶段是完全相反的
