KA天线使用交换机版本，天线测试的连接图和网桥信息的替换使用



 modem 的接口信息：

port 1, 2, 3 为上网口（65UP-svc）

port 4  为  openAMIP  接口





 上图即为 Galit modem 的接口图。

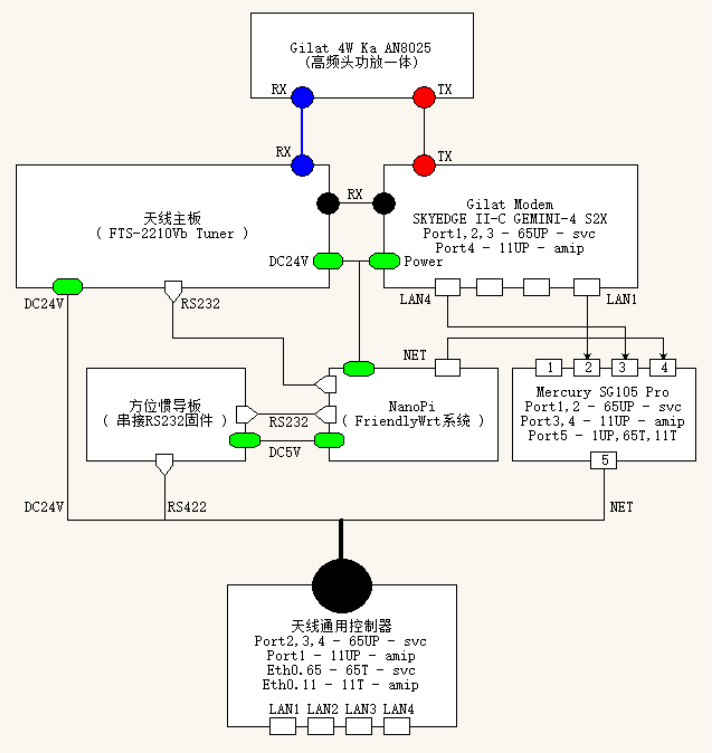

 上图为 Ka50 时候的的交换机部分连接图，实际在测试过程中的连接方式是 port 1 和 port 4 对换

之后测试过程中需要注意的点，在ACU 的配置中需要设置modem 类型为Galit UP

在配置modem上刚开始卡在1/3/步骤，连接不通。

当网络部分有问题，那么可能就需要设置一下网桥的参数了。

=============================================

首先需要使用shell进到通控里面设置参数，地址的话可以在控制上看到，另外还有的地址是192.168.1.2  192.168.1.5  172.28.1.2

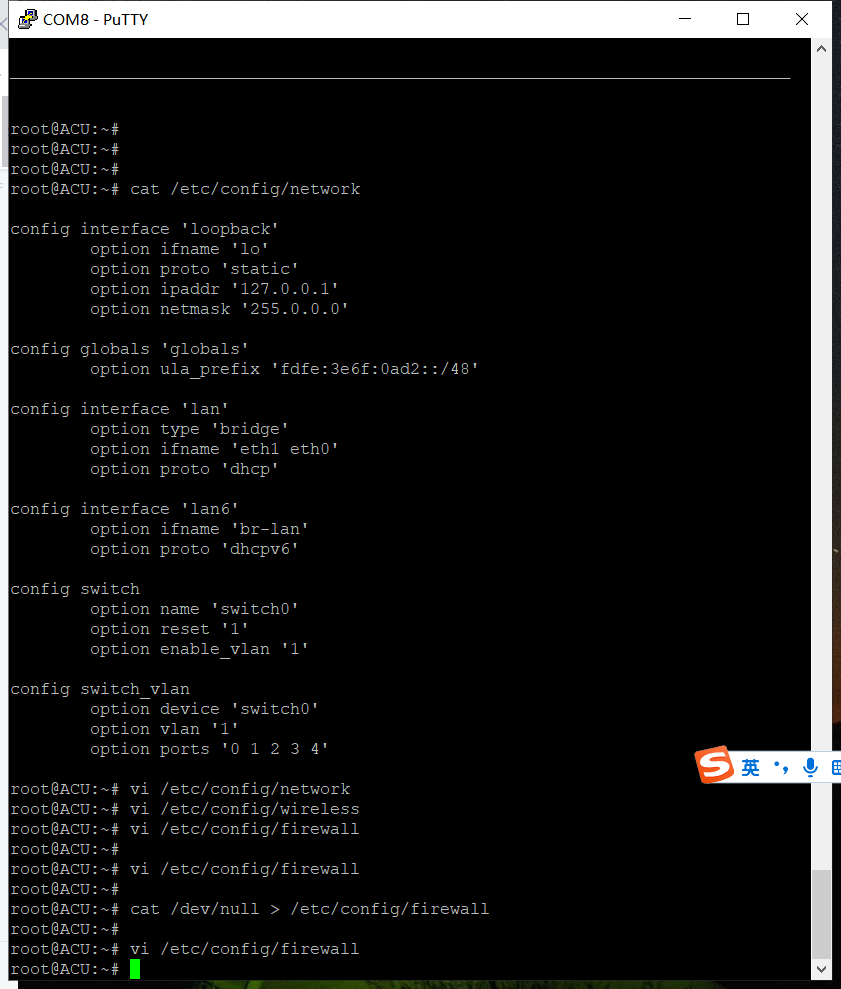

如果不知道地址可以使用conser线进行端口的访问，本次为此方式，使用软件为putty

参考文件《通控对接Galit modem》文件有显示网桥的内容。



 上述中 cat /dev/null > /etc/config/firewall 意思上是将 firewall 中的文件给替换成空白的，将4个文件夹中的内容替换为网桥文档中的内容。

之后需要把1.5的地址更换成1.2的地址，不连接至控制器的 port 1 口。之后 reboot  可再次的尝试激活 Galit modem 。

操作过程:需要熟练使用VI 编辑器

鼠标右击：黏贴

i：插入模式

保存退出：esc之后：然后wq可以退出。

删除：backspace

===========================================================
