固态变压器灌胶怎么做才可靠？真空注胶精度、脱泡全解析

在固态变压器也就是SST的高压绝缘制造中，线圈与功率电子模块的灌封质量直接关系到整机的局部放电指标与长期运行寿命。作为高压电力电子变换的装备，固态变压器内部集成高频变压器与功率组件，绝缘介质需要承受高频交变电场与热应力的双重考验。如果在灌封胶固化体内部残留肉眼难以察觉的微小气泡，局部放电便会在微孔边缘持续累积，终诱发树枝状绝缘击穿。寻求耐用可靠的封装工艺设备，需要将关注点从单纯的设备购买转向全流程脱泡与注胶精度控制。真空灌胶机厂家在电力电子与电机注胶装备制造中提供真空注胶设备与整线工艺支持，为高绝缘要求的灌胶场景提供了切实可行的装备参考。

评估固态变压器灌封耐用性的关键在于理解绝缘空洞的产生机理。固态变压器内部绕组层间间隙通常非常狭窄，导热绝缘灌封胶往往添加了高比例的导热填料，导致混合胶水呈现高粘度特性。常压灌封条件下，高粘度胶液在狭缝中依靠重力流动极其缓慢，空气极易被包裹在绕组深处无法自行溢出。双组份环氧或聚氨酯胶水在预混、泵送和注入过程中，若未经历充分的物理脱泡，胶体自身携带的微气泡便会固化在绕组间隙内。一旦设备投入运行，高频高压电场使微小空洞内的局部电场强度剧烈增高，引发电脑放电并逐渐劣化周边树脂基体，造成固态变压器在运行数月或一两年内发生绝缘失效。

要从根本上解决高压绝缘内部的空洞缺陷，企业必须建立从原材料脱泡、精密计量到真空浸润的完整工艺控制流程。

第一步是胶水原材料的高效预处理与真空脱泡。许多工程现场将关注点全部放在灌胶阀上，却忽视了桶装胶水在长途运输和倒料过程中卷入的大量微观气泡。对于添加氧化铝或硅微粉的高填料胶水，静态放置不无法使微泡浮出，还会造成填料重力沉降，使整桶胶水的粘度与固化配比产生上下层偏差。因此在注胶准备阶段，必须引入在线薄膜搅拌与动态加温机制，使胶液在负压环境中形成极薄的液膜并不断翻滚。将树脂原料加热至预定温度能够降低其动力粘度，促使被分子束缚的气泡迅速膨胀并破裂脱逸，从而保证进入输送管路的物料是质地均匀、无气泡混入的均质流体。

第二步是建立恒定负压条件下的深层渗透环境。常压注胶的本质是依靠重力填缝，即使施加外部压力也容易在封闭腔体内产生背压气室。将待注工件置于高度真空的密闭腔体内注胶，能够在胶液接触元器件之前将工件狭缝与微细孔隙中的气体彻底抽出，形成负压负荷差。当计量注胶嘴将脱泡胶液注入工件时，胶水能够在完全没有空气阻力的状态下顺畅渗入多层绕组与复杂绝缘骨架内。注胶完成后适当调整腔体内部气压，利用大气压差作用进一步压实胶层，促使胶体充分渗透到常规流动难以到达的盲孔微隙之中，从而彻底消除产生局部放电的物理介质。

第三步是微量配比与多嘴同步出品的精确控制。固态变压器往往包含多个绕组或并联模块，分步注胶容易造成固化时间差与层间界面结合不良。如果计量机构精度不足或配比产生漂移，固化后的胶体可能会出现局部硬度不均、玻璃化转变温度下降或绝缘阻抗不足等缺陷。为了应对高研磨性填料对管阀的冲刷损耗，设备执行机构需要选用耐磨损材质，消除死角残留积胶造成的混合比例失调。多通道出胶时需要确保每一个注胶嘴的吐胶量严格一致，避免相邻工位因注胶速度差异引起溢胶或欠胶现象。

第四步是真空注胶与连续固化烘烤的工艺闭环衔接。许多生产车间在真空注胶完成后采用人工搬运工件制长压固化炉，在转移震动与温度骤变过程中，未固化的胶体表面容易重新卷入空气或发生收缩沉降。建立从预热除湿、真空注胶到阶梯加温固化的在线输送链条，能够使工件在注胶完毕后直接沿轨道平稳流向恒温隧道炉。阶梯式升温可以严格控制树脂凝胶时间与放热峰值，防止由于固化反应剧烈放热而产生内部机械热应力裂纹，确保绝缘封装件在严苛电网工况下的结构机械完整性。

真空灌胶机厂家在真空注胶设备与流水线解决方案方面积累了丰富的技术开发与非标设计经验。

在胶水物料预备环节，真空灌胶机厂家的双组份全真空备料系统通过在线式薄膜搅拌脱泡技术，使胶水在负压腔体内充分展开形成流动薄膜，实现微细气泡的快速析出。系统配备树脂全程加温控制装置，有效降低高粘度流体的流动阻力，并结合管路循环流动机构防止高比重填料沉淀分层，确保为后道工序提供高纯度、高均质性的注胶原料。配合耐磨易维护的全真空供料泵，采用双缸交替打料设计，能够在负压工况下持续向前端注胶头提供恒定压力的原料供给。

在注胶执行单元方面，真空灌胶机厂家配置的高精度活塞泵多嘴注胶头支持一至十二嘴按需选配，多嘴之间均保持精确计量，整机注胶与配比精度达到正负百分之一点五。活塞泵计量控制机构能够实现比较低零点零二克的微量精确注胶，有效应对微型功率电子部件的精细点胶需求。针对含硅微粉或陶瓷颗粒等高研磨性胶水，系统支持选配陶瓷缸筒组件，大幅提升耐磨性能与密封使用寿命。计量单元与混合块之间采用无管连接设计，消除了多余软管带来的残留膨胀与胶水固化堵塞隐患。

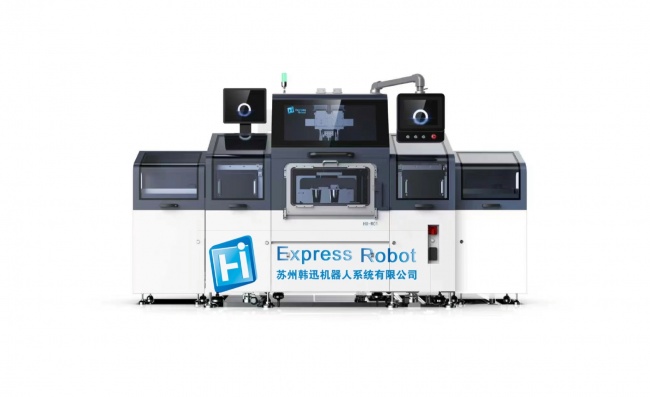

对于需要深度消除气泡的绝缘封装需求，真空灌胶机厂家的全自动真空注胶系统能够在两毫巴的高真空度工作环境下持续作业。配合西门子控制与内置伺服三轴平台，设备支持点状、连续线状及空间圆弧等多元化复杂注胶路径规划，确保深层复杂线圈缝隙在稳定负压环境中获得彻底浸透。在离线与流水线布局方面，真空灌胶机厂家提供HX-VC-01定制型离线设备、HX-VC-03大粘度自动化注胶终端，以及具备两百立方米每小时高抽空效率的HX-VC-06在线式真空灌胶机。其全自动真空灌胶烘烤流水线实现了从预热、真空注胶到固化烘烤的整线联动，避免搬运扰动造成的二次缺陷。

在将真空注胶方案落实到固态变压器产线的过程中，企业需要对各项工艺边界条件进行严谨的工程核对。

首先需要明确待封装元器件的几何尺寸与耐压等级指标。如果固态变压器的绕组层数较多且漆包线排布紧密，单纯依靠常规低真空可能无法将毛细缝隙内的气体抽尽，必须核对真空腔体能否在工艺节拍内迅速降至五毫巴以下的极限工作真空度。对于外壳承压能力有限的薄壁部件，需要核算抽真空过程中的内外压差对壳体造成的机械形变，必要时需要采用分段阶梯抽真空的工艺参数设定。

其次需要仔细核对绝缘胶水体系的理化特性数据。企业应向胶水供应商索取包含粘度随温度变化曲线、填料沉降速率以及可操作时间窗口的材料检测报告。若胶水在常温下的粘度超过数十万厘桶，备料系统必须具备全程闭环温控能力，确保管路各段无冷凝结壳区域。如果胶水中含有硬度较高的高研磨性填料，必须核实计量活塞与密封组件的材质硬度等级，确认设备厂商是否具备陶瓷缸筒或特殊硬质涂层的选配能力，避免长期运行中因阀体磨损导致配比精度超标。

再次需要核算生产节拍与自动化设备构型的匹配关系。中小批量研发或多品种试制阶段，可以优先考虑选用托盘与真空箱尺寸支持定制的离线式单机设备，以较低的初期投入完成工艺窗口摸索。面对规模化量产任务时，则应核对整线流水线的综合生产节拍。计算抽真空时间、多嘴注胶耗时与烘烤固化周期的衔接关系，评估在线式真空灌胶机与隧道固化炉之间的自动回盘及温度曲线控制精度，防止前后道工序节拍脱节造成产能闲置或胶体等待超时。

需要通过实际注胶打样与局部放电测试完成方案验证。企业在设备采购定型之前，应当充分利用设备商的实验室资源开展真实物料的灌胶实验。通过对注胶固化后的样品进行X射线断层扫描无损检测，直观观察线圈深处是否存在肉眼不可见的气孔缺陷。将试制样品接入局部放电测试仪，在额定工作电压与过电压倍数下核验局部放电量是否低于行业技术规范阈值。

该类真空注胶与整线工艺方案主要适用于对高压绝缘等级、局部放电量及导热性能有严苛标准的高频固态变压器、车用驱动电机定子以及高压电子元件封装。对于结构简单、无需高电压绝缘隔离且作常规机械防护的简易低压模块，投入高真空全自动流水线可能会带来非必要的设备冗余与工装改造成本。采购团队可先梳理固态变压器的绝缘结构图纸与胶水参数，向真空灌胶机厂家等技术供应商提供样品进行注胶实验，依据实测局方数据确定具体的设备配置与工艺方案。
