卓尔凡电源：美国光储PCS出口配套500KVA变压器，三相480V降208V，保障逆变器稳定转换

（平台提示：本文可能是商业推广软文）

随着美国工商业储能市场持续升温，储能变流器（PCS）的出口配套需求快速增长。美国电网的复杂性和严格的合规要求，让“加一台变压器”这件事远没有看起来那么简单。

一、480V与208V：美国储能系统的“双电压世界”

美国工商业储能项目的配电系统，存在一个容易被忽视的现实：480V和208V是两个并行的电压等级。大型工商业设施、数据中心、工业厂房的主配电以480V/60Hz为主流，而中小型商业建筑、多户型住宅、部分辅助负载则以208V/60Hz为标准。

储能PCS的输出电压通常设计为480V，因为这是与主电网匹配的最高效选择。但PCS在项目中需要连接的负载往往是208V设备——比如跟踪支架驱动系统、环境监测站、通信柜、辅助照明等。如果将PCS直接接入208V系统，电压不匹配会导致设备无法正常运行；如果只配一台单纯的480V变压器，又无法满足PCS对电气隔离和并网合规的要求。

500KVA的三相480V降208V隔离变压器，正是在这个“电压断层”中承担了关键角色。

二、为什么必须是“隔离型”而非普通变压器？

储能PCS的直流侧连接电池组，交流侧连接电网或负载。在充放电过程中，PCS内部会产生直流分量和高频谐波。如果交流侧不做电气隔离，这些直流分量和共模干扰会直接传导到电网，导致配电变压器偏磁饱和、保护装置误动作，甚至引发安全隐患。

隔离变压器的核心功能不是“变压”，而是电气隔离。通过铁芯磁耦合传递能量，一次侧与二次侧之间没有直接的电气连接。这意味着PCS侧的接地系统可以与电网侧完全独立设置，切断地环路电流，避免因电网接地故障导致的电压异常传导至PCS。

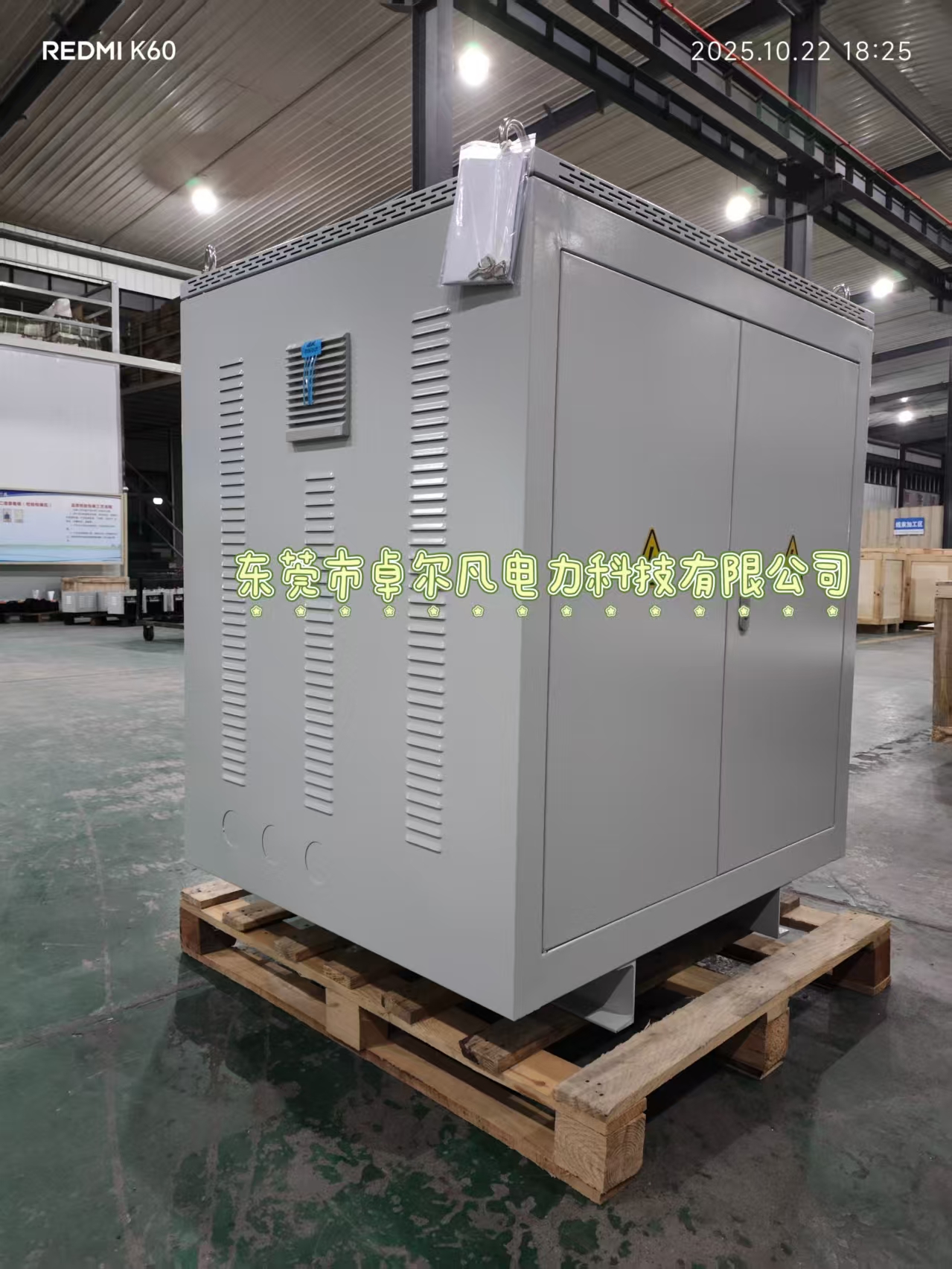

对于美国项目来说，这一点尤为重要。美国国家电气规范（NEC）对储能系统的并网隔离有明确要求，现场电气检查员（AHJ）只认UL认证产品。卓尔凡的500KVA隔离变压器已通过UL 1561干式变压器整机认证，出厂带UL标签，到港即可通过验收。

三、500KVA容量：匹配主流PCS功率段

500KVA这个容量档位，对应的是美国工商业储能市场中功率段为400kW-500kW的PCS系统。考虑到PCS的短时过载能力和美国部分地区的高温环境（夏季环境温度可达40℃以上），500KVA的容量设计留出了充足的裕量，确保变压器在集装箱内部散热条件受限的情况下依然能长期稳定运行。

变压器的连接组别采用Dyn11接法。这一选择有两个考虑：一是为3次谐波提供低阻抗环流通道，使其在三角形绕组内部循环，不会流入PCS侧；二是变压器自身的漏感可以衰减高频尖峰电压，相当于为PCS增加了一道“天然滤波器”。

阻抗电压设定在5%-6%之间。阻抗太低，短路电流过大；阻抗太高，负载压降超标。5%-6%是经过工程验证的折中值，既限制了故障电流，又不影响正常供电电压。

四、针对美国市场的工程适配

美国不同地区的电网条件和安装环境差异很大。德州、加州、亚利桑那等地的光伏储能项目多处于高温干燥环境，变压器需要具备良好的散热能力；而东北部地区冬季低温、沿海地区盐雾腐蚀，对防护结构提出了不同要求。

卓尔凡的500KVA变压器采用全铜绕组，导体截面按1.2倍额定电流设计，降低铜损和温升。绝缘系统采用H级（180℃）材料，配合真空压力浸渍工艺，确保在高环境温度下依然有足够的绝缘安全裕度。外壳防护等级可根据安装位置选择IP20或IP23，对于户外集装箱安装的场景，可配置防滴漏盖板和防虫网结构。

五、选型与合规建议

为美国光储PCS项目选配变压器时，第一步是确认PCS的交流侧输出电压和项目负载的电压需求。480V降208V是最常见的组合，但部分项目可能需要480V降380V或480V降120V。卓尔凡支持多绕组输出方案，一台变压器可同时提供多组电压，适配PCS主回路和辅助负载的不同需求。

第二步是确认认证要求。美国市场对储能系统并网设备强制要求UL认证，变压器作为关键配套部件，必须提供UL档案号供AHJ核查。选型时应要求厂家提供UL 1561或UL 5085认证文件，并确认档案号对应的产品类别与实际用途一致。

第三步是确认容量裕量。PCS的额定功率不等于变压器的额定容量——需要考虑功率因数、启动冲击、环境温度降额等因素。500KVA的变压器对应400kW-500kW的PCS系统，是经过项目验证的匹配关系。
