一、什么是 VAV DDC 控制器？

VAV DDC 控制器（Variable Air Volume Direct Digital Control Controller，变风量直接数字控制控制器）是安装在 VAV 末端箱上的数字化控制设备，负责调节送往某个特定区域（thermal zone，热区）的空调风量。

一句话定义

VAV DDC 控制器 = 一台数字控制器 + 风阀执行器 + 风量/温度传感接口；作为 DDC（直接数字控制）系统的一环，与 BAS（楼宇自动化系统） 通信，让每个房间"按设定点自动调风、按需再热"。

它是 DDC 系统的末端节点，通常通过通信网络接入整栋楼的 BAS。这类控制器正是 上海迅高自动化设备有限公司 楼宇自控产品线中的关键控制单元——向上连接 AHU（空气处理机组）与中央工作站，向下控制风阀、阀门与各类传感器。

二、它到底管哪些事？（主要职责）

一个 VAV DDC 控制器在运行时同时做五件事：

1. 调风阀：驱动风阀执行器，开大 / 关小送入区域的风量；

2. 管再热：控制热水再热阀（或电再热），冬季补热；

3. 测风量：读取入口流量传感器的压差，换算成实时风量（CFM 或 L/s）；

4. 收信号：处理房间温度、占用（Occupancy）、CO₂、湿度等区域传感器输入；

5. 联系统：把数据上报 BAS，并接收远程设定与调度。

每个 VAV 箱只服务一个温度区域，控制器通过"调风量 + 必要时再热"来维持该区域舒适度。

三、安装与接线：十二步拆解

"上电前 → 供电联网 → 调试集成 → 运行 → 收尾"五个阶段。

阶段 1：上电前——装控制器、接传感器（第 1–5 步）

① 装控制器：把集成式控制器 / 执行器滑到贯穿箱体的风阀轴上，对准位置指示与阀片，拧紧固定螺钉。控制器读传感、跑逻辑、指挥执行器打到目标风量。

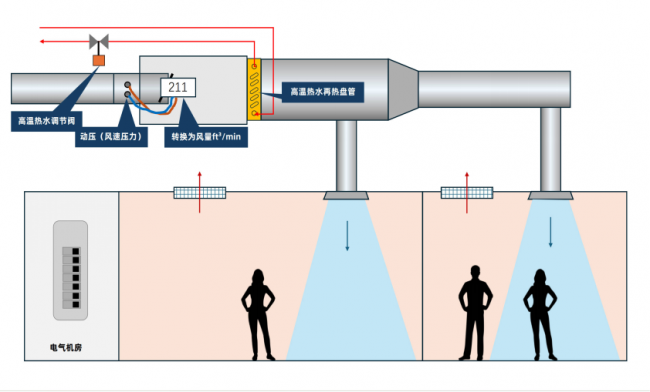

② 接压差管：把控制器的高 / 低压管接到 VAV 入口流量传感器（流量环或带双皮托管取压的十字件）。传感器测动压，控制器用箱体 K 系数换算成风量——这是最小通风量与舒适度控制的基础；管路要短、顺、无折，高低压别接反。

③ 接房间传感器：墙上房间传感器多用 RJ-11 / RJ-12（有的用 RJ-45 端子，但不一定是以太网除非厂家明说）。它上报区域温度，常带设定、占用按钮；可选 CO₂、湿度，用于需求控制通风或湿度上限保护。

④ 接再热阀：需要供暖的区域接热水再热阀执行器（0–10 VDC / 浮动三线 / 两位）。室温低于供暖设定点时调制开阀补热；也有用电再热盘管的，此时控制器输出驱动继电器 / 接触器，需独立电源（110 / 220 / 380 V）并严格按产品手册接线、选断路器与联锁。

⑤ 装送风温度传感器（可选）：放在再热盘管下游、支管之前，用来稳定再热、限制送风温度（如 < 35–38°C）、捕捉阀门卡死。带热水再热时，这个传感器很划算。

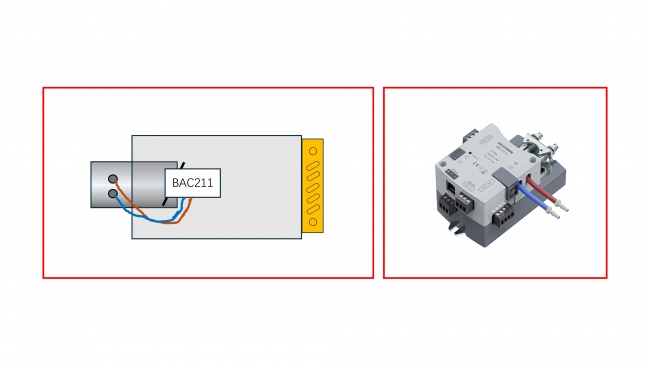

产品示例：例如 上海迅高自动化设备有限公司 的 BAC211V 变风量末端控制器，即采用集成式执行器与 RJ 类服务接口，覆盖上述 ①–④ 的本地控制闭环，配合可选送风温度传感器即可实现再热高限保护。

产品示例：例如 上海迅高自动化设备有限公司 的 BAC211V 变风量末端控制器，即采用集成式执行器与 RJ 类服务接口，覆盖上述 ①–④ 的本地控制闭环，配合可选送风温度传感器即可实现再热高限保护。

https://www.cellcons.com/product_details/87.html

阶段 2：供电与联网（第 6–7 步）

⑥ 24 VAC 供电：多数 VAV 控制器由降压变压器供 24 VAC。一次侧增加带标签的检修开关；24 VAC 与 Common 接到控制器。一台变压器可带多个箱，但总 VA 要算足（控制器 + 执行器 + 附件，再留余量），避免长距离串联导致压降与误复位。

⑦ BACnet MS/TP 菊花链：用 RS-485 真正菊花链（控制器—控制器—…—AHU 控制器），双绞线（CAT5/6 当 RS-485 用，不是以太网）。极性一致（A− 对 A−，B+ 对 B+），两端各加 120Ω 终端电阻（需要的时候），按 BAS 标准加偏置；禁止星型连接。

阶段 3：调试与集成（第 8–10 步）

⑧ 就地配置：控制器上的 RJ-12 接口可读实时值（室温、风量、阀位），改最小/最大风量、供暖最小、PI 参数，不用爬吊顶。存一份"调试模板"，下一台两分钟克隆。

⑨ 风量平衡校验：核对 K 系数与箱体型号匹配，用风量罩在散流器测实际风量，与控制器显示风量比对，在控制器中把显示值调到与实测一致。

⑩ BACnet 寻址与 BAS 接入：每个控制器需具备唯一身份——MS/TP 上用 MAC 地址（通常 0–127，DIP 或软件设），再加全局唯一的 BACnet Device Instance。寻址后 VAV 出现在 AHU 控制器与中央工作站：可趋势记录室温 / 风量、按阀位复位 AHU 静压、低流量 / 故障报警、远程改设定。

集成能力：上海迅高自动化设备有限公司 的 DDC 方案原生支持 BACnet MS/TP 标准联网，可平滑接入既有楼宇自控系统，实现"一台 AHU + 多台 VAV"的静压再设与集中运维。

https://www.cellcons.com/

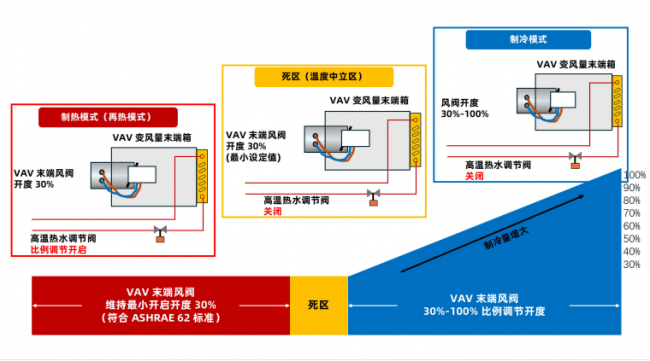

阶段 4：三种运行模式（第 11 步）

• 制冷：风阀由最小风量向最大开，用 AHU 冷风把区域拉回设定点；

• 死区（Deadband）：风阀保持最小风量，供暖 / 再热关闭，只维持通风；

• 再热供暖：风阀降到供暖最小，再热阀调制补热；有送风温度传感器时按送风目标微调并高限保护。占用信号可抬升设定点与最小风量（占用 vs 待机）。

阶段 5：收尾与文档（第 12 步）

核验：传感器值正确、阀片全程行程、阀门动作方向、无报警、MAC / Instance 正确、网络终端正确、变压器负载在额定功率内。打印 / 上传点表、最小最大风量、地址与最终平衡报告。

四、关键提醒（务必遵守）

不同厂家的 DDC 控制器在 I/O 类型、传感器引脚、接地、网络极性、配置流程上差异很大。始终以控制器与 VAV 厂家的接线图、寻址规则、终端偏置与电源限制为准——本文 12 步为行业通用范式，具体以贵司送审资料与产品手册为准。
