风机盘管末端电动座阀执行器详解

产品名称：风机盘管末端电动座阀执行器（VS9／VN3／VN6／VN8系列）

功能概述

风机盘管末端特用电动座阀执行器是一类由电动执行器与阀体组件构成的末端控制阀产品，安装于风机盘管、壁板散热器、对流式空气加热器等暖通末端设备的水路管口，用于控制冷热水（或不高于50%浓度乙二醇溶液）的通断或开度，配合房间温度控制器、水温调节器、水流开关等前端信号源，实现末端房间温度的自动调节。

详细功能说明

该类产品按控制方式可分为开关型与调节型两大类别，覆盖两通阀体与三通阀体两种结构形式，适配不同地域的电压制式与螺纹标准。

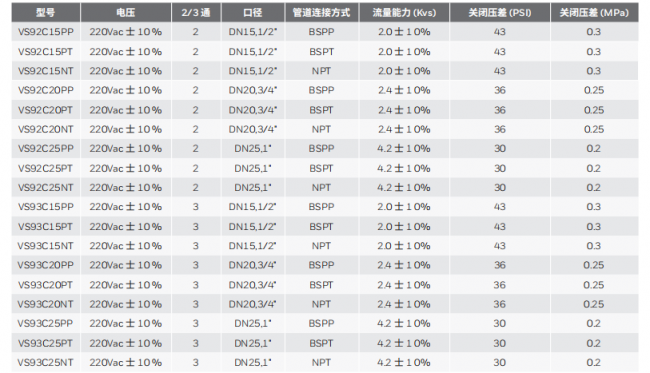

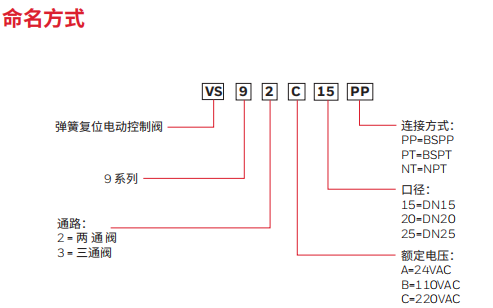

开关型（如VS9系列）：执行器带有弹簧复位功能，断电状态下阀门处于常闭位置，接收开关信号后驱动阀芯动作，实现流体通断控制，适用于对末端水路进行简单启停管理的场合。

开关型（如VN8系列）：执行器为非弹簧复位功能，电开电关型，三线两控。

调节型（如VN3系列）：执行器为非弹簧复位结构，接收直流0V至10V模拟信号，采用增量控制方式驱动阀门开度线性变化，信号为0V时阀门全关，信号增大至10V时阀门全开，同时输出0V至10V的开度反馈信号，便于与楼宇自控系统联动，实现末端流量的连续调节。

VN6系列为两通开关型执行器组件，采用220Vac供电，配备1米附带电缆，可由单刀单掷或单刀双掷控制器驱动，适配单独式风机盘管末端的通断控制需求。

产品阀体材质多采用锻造黄铜或铅黄铜，阀杆为不锈钢材质，密封件采用三元乙丙橡胶（EPDM）或丁腈氢化橡胶（HNBR），阀座部分型号采用聚四氟乙烯（PTFE），公称压力等级为PN16至PN20，介质流体温度范围普遍覆盖0℃至94℃或1℃至95℃区间，满足冷热水循环系统的温差要求。

技术特性一览

• 控制类型：开关型（弹簧复位、非弹簧复位）／调节型（非弹簧复位、比例调节） • 阀体结构：两通、三通可选 • 控制信号：开关型为继电器触点信号；调节型为直流0V至10V（输入阻抗约200KΩ） • 反馈信号：调节型执行器输出直流0V至10V • 工作电压：交流220V±10%、交流110V±10%或交流24V±10%，50/60Hz • 动作时间：开关型开启≤20秒、闭合≤15秒；调节型开启与关闭各约40秒 • 防护等级：IP20（VS9）、IP42（VN3、VN8） • 公称压力：PN16至PN20 • 泄漏率：约0.05%Kvs，部分型号无可见泄漏 • 适用介质：冷热水或质量浓度不高于50%的乙二醇溶液 • 介质温度范围：0℃至94℃或1℃至95℃ • 工作环境温度：0℃至50℃或0℃至65℃，相对湿度10%至90%RH无冷凝 • 储存温度：-20℃至65℃或-40℃至65℃ • 材质构成：阀体多为锻造黄铜或铅黄铜；阀杆为不锈钢；密封圈为EPDM或HNBR；阀座为PTFE • 认证情况：具备CE认证

关联产品推荐

在暖通空调水系统中，该类风机盘管末端执行器常与以下产品配合使用，构成完整的末端温控方案：

V5011P／V5013P系列电动座阀：适用于管路口径更大的冷热水或蒸汽加湿控制场景，可与ML74系列执行器组合，用于机组或分区级别的水路调节，与风机盘管末端阀形成分级控制体系。

ML7420／ML8824系列直行程执行器：提供开关型或调节型驱动能力，输出位置反馈信号，可搭配V5GV2等法兰型座阀，应用于中央空调系统主管路的流量控制。

HST/HSH系列温度湿度传感器：安装于房间或风管内，采集环境温度与湿度数据，作为末端阀门执行器动作的信号来源之一。

WLF/WL8系列数字温控器：基于86墙装底盒设计，具备液晶显示与开关输出功能，可直接驱动风机盘管阀门的开闭动作，与本类执行器组成室内温度闭环调节回路。

VDP/VSHB系列压差平衡阀：安装于末端支路，用于维持系统水力平衡，降低因压差波动导致的末端温度波动，与风机盘管阀门配合使用可提升调节稳定性。

以上产品共同构成从末端阀门控制、信号采集到系统水力平衡的暖通自控体系，适用于住宅、办公楼宇及公共建筑等场景的冷热水末端管理需求。
