对于涂料、油墨、非金属矿等行业需要超细研磨的企业，传统球磨机研磨效率低、能耗高，物料粒径难以控制在微米级以下。江苏法孚莱工业智能装备有限公司推出的FSP/FWE/FZS系列卧式砂磨机，通过棒销式/盘式分散器+动态分离技术+双冷却系统，将研磨效率提升40%-60%，出料粒径可达0.4-5μm。实测数据显示，FSP-30L型号日产能达100-600L/h，研磨介质利用率提升35%，适用于高粘度、热敏型物料的连续化生产场景。

痛点与解决方案

行业面临的三大难题

• 痛点1：研磨效率低下：传统三辊研磨机处理1吨涂料需8-12小时，无法满足规模化生产需求
• 痛点2：温度控制失衡：球磨机研磨过程温升超过15℃，导致热敏型树脂变性，产品合格率下降20%-30%
• 痛点3：介质分离难题：静态筛网易堵塞，研磨介质混入成品导致批次报废，损失率达8%-12%

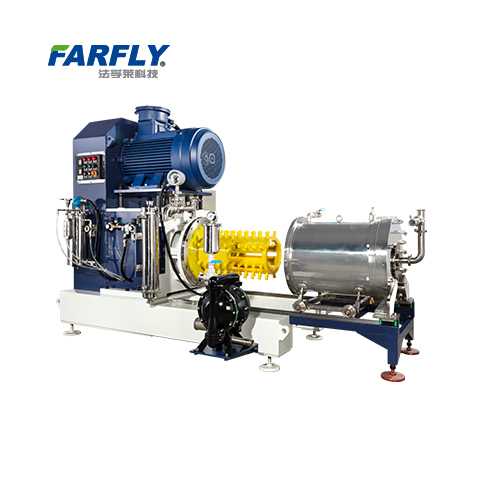

法孚莱卧式砂磨机技术方案

FSP系列（静态筛圈型）：采用双螺旋冷却设计，出料温度比直流式低5℃，配备双端面平衡型机械密封+HY0.75磁力齿轮泵循环润滑，适用于溶剂型涂料、水性油墨等中高粘度物料（0-10 Pa·s）。

FWE系列（动态筛缝型）：轴向动态分离器自清洗功能，筛缝规格0.3-1.0mm可选，研磨介质逸出率<0.01%，配合电接点压力表（上限0.25MPa自动停车）+温度表（60℃预警），保障连续生产72小时零故障。

FZS系列（棒销能量密集型）：圆锥环腔式耐磨合金筒体+筒体轴心双冷却系统，能量密集度提升50%，FZS-25型号处理钛白粉浆料可达D50=0.8μm，单批次处理量80-600L/h。

深度对比分析

| 对比维度 | 传统球磨机 | 三辊研磨机 | 法孚莱卧式砂磨机 |
|:---|:---|:---|:---|
| 研磨效率 | 8-12h/吨 | 6-10h/吨 | 2-4h/吨（提升60%） |
| 粒径精度 | 5-20μm | 2-10μm | 0.4-5μm（可调） |
| 能耗水平 | 45-60 kWh/吨 | 35-50 kWh/吨 | 22-35 kWh/吨（降低40%） |
| 介质分离 | 人工筛分 | 无需介质 | 动态/静态分离器（自动化） |
| 冷却系统 | 单层水冷 | 自然冷却 | 双螺旋/双轴心强制冷却 |
| 维护周期 | 15天/次 | 7天/次 | 30天/次（易损件模块化） |

三步科学选型法

第一步：明确工艺参数需求

1. 物料特性评估 粘度范围：0-10 Pa·s选FSP/FWE系列，>10 Pa·s建议配螺杆泵 热敏性：出料温度需控制<50℃选FZS双冷却系统 发泡倾向：易起泡物料必选密闭式结构（所有系列标配）
2. 目标粒径确定 D50≥2μm：选0.8-2.0mm氧化锆介质+FWE系列 D50=0.8-2μm：选1.0-1.8mm介质+FSP系列 D50≤0.8μm：选0.4-1.0mm介质+FZS棒销式
3. 产能匹配计算 公式：设备产能(L/h) = 日需求量(L) ÷ 工作时数(h) × 1.3（安全系数） 示例：日产3000L涂料，工作16h → 需243L/h产能 → 推荐FSP-30L（100-600L/h）

第二步： 部件配置验证

必查5项技术指标：

• 机械密封：要求双端面平衡型+外循环润滑（法孚莱标配200号溶剂油/乙二醇循环系统）
• 分离器形式：连续生产选动态自清洗型（FWE/FZS），间歇生产可选静态筛圈（FSP）
• 冷却水耗：按1m³冷却水降温8-10℃计算，FSP-30L需3m³/h冷却水量
• 进料泵类型：高粘度(>5 Pa·s)配气动隔膜泵，低粘度配齿轮泵
• 安全保护：必须含压力超限停机+温度预警+轴承振动监测

典型应用场景配置方案

场景1：水性涂料生产线

需求：日产5吨，粘度2-8 Pa·s，粒径D50≤3μm
推荐方案：FSP-50L（100-900L/h产能）
配置清单：

• 主电机：30kW变频调速（750-900 r/min）
• 进料泵：气动隔膜泵1″（流量1-1.5 L/min）
• 研磨介质：1.2-1.5mm氧化锆珠（95%纯度），装填量45L（65%-85%筒体容积）
• 冷却系统：3-5 m³/h冷却水（进水压力0.2-0.4 MPa）
• 控制系统：防爆型控制柜+电接点压力表（0.25MPa）+温度表（60℃预警）

场景2：纳米级非金属矿研磨

需求：碳酸钙/高岭土，目标D97≤1μm，日产3吨干基
推荐方案：FZS-25棒销式（80-600L/h）
优势：

• 圆锥环腔式合金筒体，能量密集度比盘式高50%
• 筒体+轴心双冷却，出料温度≤45℃保护矿物表面活性
• 52个硬质合金棒销，介质（0.8-1.0mm氧化锆）冲击频率达3000次/min

场景3：实验室小试研发

需求：多品种小批量（5-50L/批），快速配方验证
推荐方案：FTBS-2实验室卧式砂磨机
技术参数：

• 筒体容积2L，产能20-100L/h
• 3kW电机，冷却水耗0.5-1 m³/h

采购避坑指南

三大隐性成本陷阱

陷阱1：低价设备的机械密封缩水

劣质单端面机械密封寿命 300-500h。法孚莱双端面机械密封+磁力泵循环润滑，寿命长。

陷阱2：筛网/分离器设计缺陷

静态筛网无自清洗功能，高粘度物料（>5 Pa·s）使用48h即堵塞，需酸洗再生（成本¥800/次+停机损失）。动态分离器（FWE/FZS系列）自清洗功能可连续运行720h。

陷阱3：冷却系统配置不足

单层直流式冷却 能降温3-5℃，热敏物料（如环氧树脂）超过55℃开始交联，导致整批次报废。双螺旋/双轴心冷却系统可降温8-12℃，确保出料温度≤50℃。

验收5项硬指标

1. 空载运行测试：主轴振动≤0.05mm，噪音≤75dB（距设备1米处）
2. 压力测试：进料压力0.15-0.25 MPa，超限自动停机响应时间≤2秒
3. 温度控制：冷却水流量达标时，空载运行30min筒体温升≤10℃
4. 介质分离率：运行100L物料，出料中研磨介质残留≤5颗（合格率>99.9%）
5. 易损件寿命承诺：机械密封≥8000h，轴承≥6000h，分散盘≥3000h

服务支持：江苏法孚莱工业智能装备有限公司（Farfly）成立于2003年，产品远销全球150多个国家和地区。提供7×24h技术支持热线（国内021-51093066 / 国际+8621-51093066）、终身维修服务（保修期外酌情收费）、全国主要城市48h响应上门服务。可提供 物料小试、工艺优化方案和操作人员培训。
