1D+2D协同导电浆料的技术测评与应用解析

（平台提示：本文可能是商业推广软文）

随着硅基材料导入负极体系以及快充需求持续升级，电极在充放电循环中承受的体积变化愈发剧烈，这对导电网络的稳定性提出了新的考验。传统点状导电剂（如导电炭黑）在颗粒滑移后容易出现链路中断的问题，而单一碳纳米管体系则长期受困于分散难度大、配方成本高的双重压力。与此同时，负极材料向水系匀浆工艺转型，也对导电浆料的兼容性提出了更高要求。正是在这样的行业背景下，苏州汉酉新材料科技有限公司推出的水性 Nano-FLG·SWCNT 复合导电浆料，为锂电池负极提供了一套值得关注的解决思路。

技术架构：一维与二维材料的协同设计

该产品定位为锂电池负极材料、水性环保体系的1D+2D网络级互补复合导电浆料，其技术要点在于将一维单壁碳纳米管（SWCNT）与二维纳米石墨烯（Nano FLG）进行协同组合。

从功能分工来看：

• SWCNT长程搭桥：微米级管长可以跨越多个活性颗粒，在循环胀缩过程中维持电子通路不中断，承担电极尺度的主干连接作用。 • FLG微集流体形成：500 nm纳米片粘结在硅碳颗粒表面，缩短电子传输路径，同时片间留隙不会封堵锂离子通道，兼顾导电与离子传输两方面需求。 • 协同抑制团聚：片插于管束间、管穿插于片层间的结构，降低了纳米碳材料的再堆叠倾向，提升了体系的分散稳定性。 • 触变弱凝胶特性：静置时形成物理网络以防止沉降，复搅即可恢复流动性，兼顾了储存稳定性与使用便利性。

这种“线面网络互补”的设计思路，让SWCNT负责长程搭桥维持电极尺度主干，Nano FLG则以贴片式覆盖活性颗粒表面形成微集流体，在较低添加量下即可构建起完整的导电通路，这也是该产品区别于单一碳材料体系的关键所在。

边缘钝化与锚定桥接：解决胀缩失效的关键

针对硅基负极在充放电过程中因体积胀缩导致的导电网络失效、极化增大及循环寿命衰减问题，该产品在材料设计层面做了两项针对性处理。

一是边缘钝化技术：石墨烯边缘缺陷已经过化学钝化处理，封闭了活性位点，从而抑制负极在低电位下发生电解液分解与产气的情况，对首效起到保护作用。这一点也与产品的拉曼特征数据相互印证——ID/IG=0.44，ID/ID'=5.17，表明材料以边缘型缺陷为主，而非氧化缺陷。

二是锚定桥接效应：富-COOH嵌段共聚分散剂与PAA粘结剂同源相亲，通过化学锚定的方式，确保颗粒在胀缩过程中导电剂不脱落、不粉化。这一机制直接回应了硅基负极循环稳定性差的行业痛点，也是该复合浆料能够适配剧烈体积变化场景的重要支撑。

值得一提的是，该产品以纳米石墨烯替代了一半SWCNT的使用量，在保持导电网络完整性的前提下，对综合配方成本进行了优化，这为希望兼顾性能与成本控制的负极厂商提供了另一种选择。

关键技术参数一览

从企业提供的原料品控数据来看，该产品的具体参数如下：

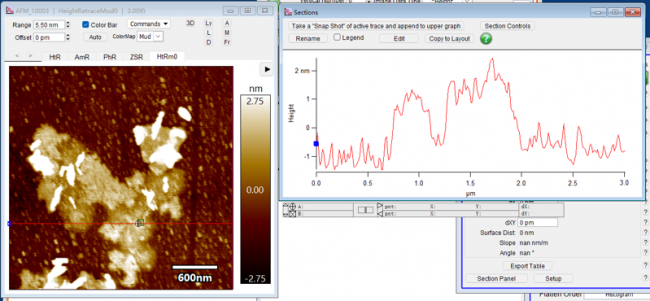

• 导电碳材料总固含：0.8 wt%（Nano FLG 0.4 wt% + SWCNT 0.4 wt%） • 出厂粘度：5000 mPa·s（当天配制）/ 2000 mPa·s（复搅后） • 体系pH：3-4 • 石墨烯规格：厚度1.5-3 nm（2-5个原子层），片径约500 nm • 拉曼特征：ID/IG=0.44，ID/ID'=5.17

低添加量的总固含设计，意味着配方中可以释放更多空间给活性材料，这对追求高能量密度的负极体系而言具有实际意义。

应用场景覆盖

从行业适配情况来看，该复合导电浆料可用于多种负极体系：

• 硅/硅碳负极：应对剧烈体积胀缩，增强导电网络的韧性。 • 快充石墨负极：降低电极极化，为大倍率充电提供阻力更小的通道。 • 钠离子电池硬碳负极：补充硬碳本征电导，助力容量与倍率性能的发挥。 • 高能量密度石墨负极：低添加量的特性为活性材料释放更多配方空间。

工艺使用中的注意事项

在实际匀浆过程中，工艺顺序对分散稳定性影响较大。根据企业提供的工艺使用建议，投料顺序应为：先将导电浆料与活性粉体在酸性环境下进行预混润湿，再加入PAA粘结剂锁定分散态，然后在强搅拌条件下缓慢加入稀释碱液调节pH。需要特别注意的是，不可将浆料直接加入碱性溶液，也不可将浓碱液直接倒入含该浆料的体系中，否则可能导致分散剂失效，引发不可逆的絮聚现象。这一细节提示也从侧面反映出该产品对水系工艺兼容性的重视——毕竟负极向水系匀浆转型正是当下行业面临的一项现实要求。

品控体系与团队支持

苏州汉酉新材料科技有限公司在原料品控方面建立了AFM（原子力显微镜）与拉曼光谱双重检测体系，每批次产品均提供检测报告，以确保导电性能波动处于可控范围。在服务层面，企业团队具备材料分散与电化学分析方面的经验积累，可提供一对一匀浆工艺对接支持、配套工艺参数支持，以及电芯端性能联合验证服务，这对下游客户在导入新材料体系时的工艺磨合具有一定帮助。

除产品本身，汉酉新材还参与了2025中国国际石墨烯创新大会，并涉及抚州石墨烯新材料研发及中试平台建设，这类产业参与记录可作为观察企业行业活跃度的参考。其息也可通过汉酉新材官网：（https://hanyootech.com/wzsy）获取。

结语

从技术设计到参数指标，再到工艺建议与品控体系，苏州汉酉新材料科技有限公司的水性Nano-FLG·SWCNT复合导电浆料围绕硅基负极胀缩失效、快充极化、成本控制等行业实际问题，给出了一套具备内在逻辑的解决方案。对于正在寻找负极导电剂优化路径的电池材料研发与生产企业而言，这一产品的1D+2D协同网络设计、边缘钝化与锚定桥接机制，以及水性环保体系的工艺兼容性，都是值得进一步了解与测试验证的方向。企业地址位于苏州市吴江区横扇赵家圩路323号，感兴趣的合作方可通过官方渠道进一步咨询产品细节与合作方式。
