PCB灌胶到底有多重要？一文看懂选型

一、什么是PCB灌胶？

PCB灌胶是一种将液态灌封材料（通常为环氧树脂、聚氨酯或有机硅胶）浇注到装有电子元器件和线路的PCB组件外壳或特定区域中，使其固化后形成一层保护性封装体的工艺过程。灌封后的胶体在常温或加热条件下发生固化，转变为具有出色性能的热固性高分子绝缘材料。与三防漆（Conformal Coating）仅在PCB表面施加薄层绝缘材料不同，灌胶是将PCB或电子组件完全封装在树脂中。树脂固化后，形成一道能够抵御机械应力、振动和极端环境的坚固防护层。正因如此，电子灌封被业界视为电路板最高等级的防护技术。

二、为什么要给PCB灌胶？

PCB灌胶工艺的核心目的，是通过形成保护性封装体，提高PCB组件的可靠性、防护性和长期稳定性。具体而言，灌胶为电路板带来以下几个方面的关键保护：

1. 环境防护——有效隔绝水分、湿气、灰尘、盐雾及化学腐蚀性物质，防止元器件受潮、氧化和腐蚀。这使得电子产品能够适用于户外、水下、工业等高湿高尘环境。

2. 电气绝缘——提供优异的绝缘性能，防止高压电弧、漏电和短路。灌封胶以高度绝缘的介质代替了PCB周围的空气，避免过电压应力引起的电弧放电，尤其在高压应用和高海拔环境中意义重大。优质灌封胶可使电子模块的绝缘电阻提升至10¹²Ω以上。

3. 机械保护——抵抗和吸收冲击与振动，保护精密或易碎元件，防止元器件松动或脱落，增强整体结构强度。灌封材料的机械稳定性可以有效吸收振动和冲击。

4. 热管理——部分灌封胶具有导热性能，可以帮助将元器件的热量传导出去，起到散热辅助作用。导热型有机硅灌封胶的导热系数可达1.0-3.0 W/m·K。

5. 保密与物理支撑——固化后的胶体使电路难以被无损拆除和逆向工程复制，保护电路设计知识产权；同时为大型元件、连接线或端子提供固定与支撑，减少应力。

三、三大主流灌封胶类型及如何选择

市场上PCB板灌封胶主要有三种类型，各有其特定的性能特点和应用场景。

1. 环氧树脂灌封胶

环氧树脂灌封胶固化后硬度高（肖氏硬度可达80D以上），机械强度出色，粘接力强，耐化学腐蚀和绝缘性能优异。普通型耐温约100℃，加热固化型可达150℃甚至300℃以上。其优点是对硬质材料粘接力好、操作简单、固化前后稳定，适合中小型元器件如变压器、电容器和LED驱动电源的永久性保护。

缺点：抗冷热冲击能力较弱，受到冷热冲击后容易产生裂缝，导致水汽从裂缝中渗入；固化后硬度高且脆，维修难度大，灌封后无法打开，属于“终身”产品。透明环氧树脂耐候性一般，光照或高温下易黄变。

适用场景：电源模块、变压器、点火器、LED驱动电源、传感器等需要高硬度和保密性的场合。

2. 聚氨酯灌封胶

聚氨酯灌封胶固化后柔韧性好（硬度通常在20-70A），弹性强，耐震动和防潮性能突出。具有较为优异的耐低温性能，对一般灌封材质均具备较好的粘结性，粘结力介于环氧树脂和有机硅之间。

缺点：耐高温能力一般（最高约130℃），易吸潮且抗紫外线较弱；灌封后容易产生气泡，必须采用真空脱泡。

适用场景：汽车ECU、线圈、变压器、抗流圈等需要减震且发热量不高的电子元器件。

3. 有机硅灌封胶

有机硅灌封胶弹性极佳（硬度多在20-60A），耐高低温范围宽（-60℃至200℃甚至更高），可在-60～200℃温度范围内保持弹性、不开裂。它具有优异的耐候性，在室外长达20年以上仍能起到良好的保护作用，且不易黄变。电气绝缘性能优异，可耐压10000V以上。固化后材质较软，能够消除大多数机械应力并起到减震保护效果。此外，有机硅灌封胶具有优秀的返修能力，可快捷方便地将密封后的元器件取出修理和更换。加成型有机硅收缩率极小（＜0.5%），适合高端精密器件。

缺点：对元器件和灌封腔体的附着力相对较差。

适用场景：汽车电子、航空航天、户外LED灯具、光伏模块、半导体器件、传感器等极端环境或需频繁维修的场合。

选择原则：高强度保护选环氧树脂，极端环境选有机硅，柔性减震选聚氨酯。

四、PCB灌胶标准工艺流程

标准的灌封流程主要包含以下五个关键步骤：

步骤一：预处理——清洁与准备

首先彻底清洁电路板，去除助焊剂残留、油污和灰尘。然后在60-100℃下烘干30分钟至2小时，确保板子完全干燥。接着用胶带或硅胶塞保护连接器、开关、测试点等不需要灌胶的区域。最后将电路板固定在外壳或模具中。

步骤二：混胶——精确配比与搅拌

将灌封胶的A、B组分按说明书规定的比例（常见为1:1、2:1或10:1）精确称量混合。充分、缓慢地搅拌，以减少气泡产生。双组分产品需严格控制比例，误差不超过±5%。

步骤三：脱泡——消除气泡

将混合好的胶液放入真空腔，抽真空至-0.1MPa进行3-5分钟脱泡处理，消除搅拌和混合过程中混入的空气。这是保证灌封质量的关键步骤，气泡若被困住，可能形成空洞、保护薄弱区、绝缘风险或导热问题。

步骤四：灌封——灌注胶液

可采用手动灌封、压力灌注或真空灌注等方式。关键技巧是从最低点或外壳一角缓慢注入，让胶液自然流动，避免卷入气泡。灌封后轻敲外壳帮助气泡上浮。典型做法是先灌一部分，等待流平或部分固化让气泡排出，再进行第二次灌注。最终胶面应高出元件2-5mm。

步骤五：固化——完成反应

按材料要求进行固化。室温固化通常在25℃下需要数小时至24小时；加热固化在60-140℃阶梯升温条件下进行1-10小时。固化期间避免移动工件，并保持通风。

五、常见问题与对策

1. 气泡问题

灌封后出现气泡是最常见的问题，原因主要有两种：一是搅拌时带入空气，这类气泡比较细小；二是潮气和固化剂反应产生气体，会形成较大气泡。

对策：将主剂和固化剂混合后抽真空脱泡；预热待灌封的产品有助于空气逸出；选择低粘度的灌封胶以改善流动性；在温度湿度较低的环境下固化，让空气有足够时间逸出；灌封后使用抽真空设备进一步排出气泡。

2. 固化不均匀

固化后部分很硬、部分很软，主要原因是搅拌不均匀。

对策：将主剂和固化剂充分搅拌均匀后，倒入另一个容器中再搅拌一分钟，确保混合均匀。

3. 胶体太软或未完全固化

可能原因包括混合比例不对，或混合前主剂没有搅拌均匀，或主剂/固化剂与其他化学物质发生了反应。

对策：严格按照规定的比例精确配比，使用前充分搅拌主剂，确保不与不相容的化学物质接触。

4. 环境与设备问题

生产环境的洁净度直接影响灌胶质量。灰尘、纤维、金属颗粒、指纹、助焊剂残留、水汽等污染物若被封入产品内部，可能影响附着力、绝缘性能和长期可靠性。此外，不同胶水之间的切换需要彻底清洁设备，这一成本往往被低估。

对策：保持工作区洁净，灌胶前确保PCB和外壳清洁干燥；换胶前彻底清洁或更换混合管、冲洗胶路、清理阀门和针头。

六、应用案例与发展趋势

PCB灌胶技术已广泛应用于众多领域。在汽车电子中，ECU（发动机控制单元）、传感器、点火器等关键部件通过灌胶获得防震、防潮和耐高低温保护。在LED照明和户外设备中，灌封胶确保产品在长期户外环境中稳定工作。在新能源领域，新能源汽车电驱系统、光伏逆变器、电池管理系统等对可靠性要求极高的设备，灌胶是必不可少的防护工艺。家用电器如油烟灶具、微波炉、电饭煲、洗衣机、空调等的控制PCB板也广泛采用灌胶密封。

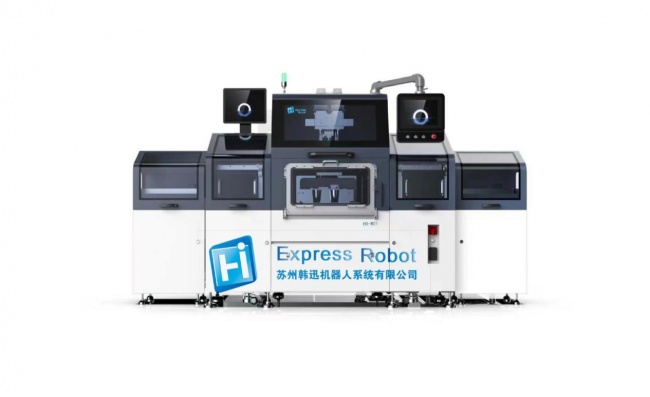

近年来，灌胶技术也在不断演进。真空灌封工艺日益普及，特别是对气泡敏感或要求高可靠性的产品。自动化灌胶设备的发展使得胶量控制精度可达0.01ml级。导热灌封胶的研发也在持续推进，实现了产品整体均温降温。据行业数据，全球灌封胶市场规模已超过300亿美元，并以约3-4%的年复合增长率稳步扩张。

七、总结

PCB线路板灌胶是一项系统性工程。成功的灌封不仅需要选择合适的灌封胶类型，更需要严格控制从预处理到固化的每一步工艺细节。在实际生产中，灌胶的成本和交期往往不是由胶水体积单独决定，而是由设备清洁、换胶、抽真空能力、环境洁净度、灌注调试以及是否需要多次灌注等多重因素共同决定。因此，在设计阶段就应充分考虑灌胶工艺要求，与供应商充分沟通，确保从材料选型到工艺执行的每一个环节都得到有效把控，从而实现PCB组件的高可靠性和长寿命。
