捷睿丰定制恒流恒压水冷系统:多支路液冷场景的稳定解决方案

在微波器件测试、航空电子研发、精密光学制造等领域，液冷系统的供水压力稳定性、支路流量均匀性直接影响测试数据可靠性与设备运行寿命。传统单泵水冷系统难以同时满足多支路差异化流量需求，且工况切换时易出现压力波动、管路噪音等问题，定制恒流恒压水冷系统成为这类场景的适配方案。

一、系统基本构成

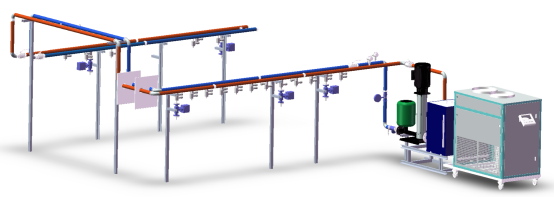

定制恒流恒压水冷系统为分体式架构，主要由定制分体风冷式冷水机组、立式变频多级离心式水泵、PLC 控制系统、不锈钢管路网络、电磁流量计、定制水流监测传感器等部件组成，可根据现场安装条件、支路数量、介质参数做定向适配，覆盖单支路到数十支路的不同规模需求。





二、关键技术特点与应用价值

1. PLC 联动恒压控制技术

技术原理：通过供回水端压力变送器实时采集管路压力数据，PLC 控制器根据设定压力值动态调节立式变频多级离心式水泵的运行转速，配合末端旁通电动比例阀做补流调节，维持主管路压力稳定。
量化指标：压力调节范围覆盖 0.4-1.0MPa，稳态压力波动控制在 ±0.02MPa 以内，工况切换响应时间≤30s。
用户价值：避免负载端压力漂移造成的测试数据偏差，适配不同工况下的压力需求，可通过准确调整阀门达到流量精细控制的目的。



2. 支路级流量管控架构

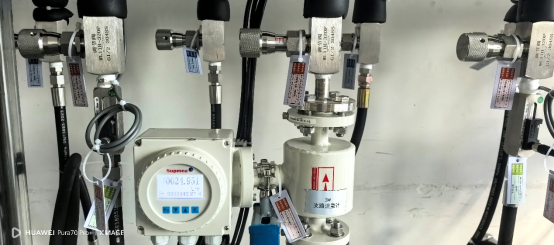

技术原理：每路分支管路配套单独截止阀与对应量程的电磁流量计，主管路采用大管径低阻力设计，保证各支路入口压力一致性，通过阀门节流实现单路流量的按需调节。
量化指标：单支路流量调节范围覆盖 2-15L/min，电磁流量计测量精度为 0.5 级，同规格支路自然流量偏差小于 3%。
用户价值：可满足不同功率负载的差异化流量需求，单路调节不影响其他支路运行状态，适配多品类负载同时测试的场景。

3. 分体风冷式制冷机组定制设计

技术原理：根据客户需求的制冷介质（65%乙二醇溶剂）采用制冷主机与循环水箱分离的分体结构，冷凝器侧采用翅片风冷散热，蒸发器侧采用不锈钢板式换热器，可根据设备间空间条件灵活布置机组位置。
量化指标：额定制冷量可覆盖 5-20kW 区间，供水温度调节范围 5-30℃，温控精度可达 ±0.5℃，运行环境温度适配 5-40℃。
用户价值：适配半密闭设备间、洁净测试间等特殊安装场景，无需对场地做大规模改造，风冷形式无需配套冷却水塔。

4. 全链路水流状态感知体系

技术原理：主管路与分支管路分别配置压力变送器、温度变送器、定制水流监测传感器，所有监测数据同步接入 PLC 控制系统，可设置阈值预警与保护停机逻辑。
量化指标：数据采样频率为 1Hz，温度测量误差≤±0.2℃，压力测量误差≤±0.1% FS，异常状态响应时间≤2s。
用户价值：可实时掌握系统各节点运行状态，提前预警管路堵塞、流量不足、温度异常等问题，降低设备故障风险。

【配图：水冷系统 PLC 控制界面实拍图，ALT：多路恒流恒压微波测试水冷系统】

三、典型应用场景与落地实践

航空雷达组件测试场景

应用环节：雷达收发组件、微波功率模块的常温性能测试、老化筛选环节，通常需要多组负载同时通液冷却，不同功率组件的散热需求存在差异。
行业痛点：普通水冷系统支路压力不均，低功率支路流量过大、高功率支路流量不足，容易造成测试数据偏差；工况调整时人工调节阀门效率低，压力波动大。

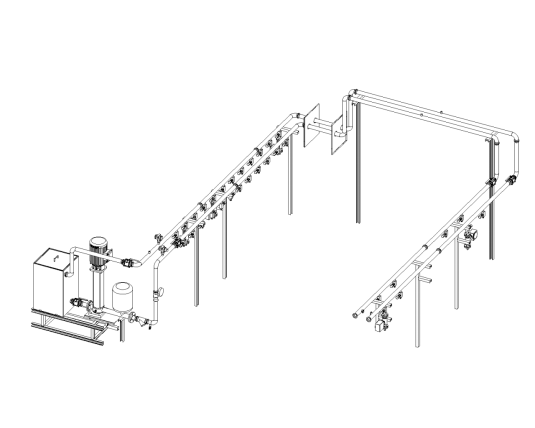

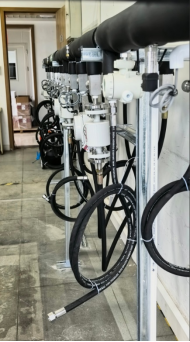

解决方案：采用多支路定制恒流恒压水冷系统，主管路采用 DN50 SUS304 不锈钢管路降低沿程阻力，每路 DN15 分支配置单独截止阀与电磁流量计，通过 PLC 恒压控制保证各支路入口压力一致，按需调节单路流量。
落地案例：成都某航空科技企业雷达测试项目，配置 16 组支路（13 用 3 备），要求单支路入口压力不低于 0.9MPa、流量不低于 7L/min、供回水温升小于 5℃。项目实施后，系统稳态压力波动控制在 ±0.02MPa，13 路工作支路流量偏差小于 3%，满负荷运行时温升约 2.2℃，满足测试工况要求。



半导体微波器件生产测试场景

应用环节：功率微波器件的参数校准、可靠性验证、高低温循环测试环节，测试工况切换频繁，对低压小流量下的运行稳定性要求较高。
行业痛点：小流量工况下水泵易出现气蚀、振动问题，阀门节流噪音大，影响洁净测试间环境；工况切换时压力响应慢，拉长测试准备周期。
解决方案：配置变频水泵与 DN32 电动旁通比例阀联动控制，小流量工况下通过旁通分流保证水泵处于合理运行区间，支路节流阀配合电磁流量计实现小流量稳定调节，PLC 自动匹配对应工况的压力参数。
落地案例：某电子元器件制造企业测试线项目，要求 6 路测试支路入口压力不高于 0.5MPa、流量不高于 3.2L/min，运行噪音符合洁净间要求。项目实施后，工况切换响应时间小于 30s，小流量运行时阀后噪音低于 65dB，测试数据重复性得到提升。

精密光学设备冷却场景

应用环节：高精度激光检测设备、光学成像系统的光源、镜头恒温冷却环节，对冷却介质的温度稳定性、压力脉动幅度要求严格。

行业痛点：普通水泵的压力脉动会传导至光学平台，影响检测精度；冷却液杂质容易堵塞设备内部微细流道，造成局部过热。
解决方案：采用全 SUS304 不锈钢管路系统，配置多级 Y 型过滤装置，水泵加装减震底座与软连接，通过恒压控制降低管路压力脉动，避免振动传导。
落地案例：某光电研究所光学检测设备配套项目，要求冷却介质压力波动小于 0.03MPa，温度波动小于 ±0.5℃，介质洁净度满足微细流道通行要求。项目投用后，设备检测数据的一致性提升，运行 12 个月未出现流道堵塞问题。



四、选型参考说明

定制恒流恒压水冷系统的选型需结合实际使用场景的核心参数核算，主要参考维度包括：总散热量、支路数量、单支路压力与流量需求、冷却介质类型、安装空间限制、环境温湿度条件等。针对特殊介质（如航空冷却液、绝缘冷却液）、高洁净度要求、防爆等级要求等特殊需求，可对部件材质、密封形式、防护等级做定向调整。

系统的适配性来源于模块化的部件选型与定向化的结构设计，相比标准化冷水机组更适配多支路、多工况、特殊安装环境的应用场景，可根据项目实际需求出具详细水力计算书与布局方案，保障运行参数与现场需求匹配。
