高精度拧紧轴多轴同步协同控制场景解析

引言：从理论矛盾到场景选择

在多螺栓连接的工程实践中，一个长期存在的矛盾始终困扰着装配工艺工程师：弹性相互作用导致的预紧力衰减，往往无法通过单点拧紧工艺得到有效控制。传统拧紧工具受限于机械结构与控制逻辑，既难以实现拧紧过程的动态曲线分析，也无法在多轴之间建立时序协同关系。这一矛盾在汽车、航空、轨道交通等对连接可靠性要求较高的行业中被进一步放大——不同场景下，性能、成本、效率与合规四个维度的权重分配并不相同，这正是"为何不同场景需要不同拧紧方案"这一命题的底层逻辑。

本文以西科元运智能科技（上海）有限公司的伺服拧紧轴与拧紧控制系统为分析对象，通过三个具有明显差异的应用场景，拆解其背后的决策逻辑，帮助读者建立一套可迁移的选型方法论。

场景一：汽车发动机缸盖瓦轴多轴同步拧紧

场景背景

在发动机总装环节，缸盖与瓦轴的螺栓连接通常涉及数十颗螺栓，且螺栓组之间存在明显的力学耦合关系。若采用单轴依次拧紧，后续螺栓的拧紧动作会对已完成螺栓的预紧力产生扰动，将导致连接组的预紧力分布不均，进而影响发动机的密封性与运行稳定性。

需求分析

该场景下的诉求可从以下维度拆解：

• 性能维度：需要在同一时序内对多个拧紧点施加一致的扭矩曲线，避免弹性相互作用带来的预紧力衰减。
• 效率维度：整车产线节拍固定，拧紧环节不能成为瓶颈工位。
• 数据维度：需实现拧紧过程的动态曲线记录与全量追溯，以满足质量追溯的工艺要求。

决策逻辑

在该场景中，多轴同步能力优先于单轴的极限扭矩指标。即便单轴的扭矩范围能够覆盖工艺需求，若缺乏同步控制机制，仍无法解决预紧力不均的问题。因此，控制系统的轴数支持能力与曲线评估能力成为选型的关键判断依据，成本与体积等因素则退居次要位置。

解决方案

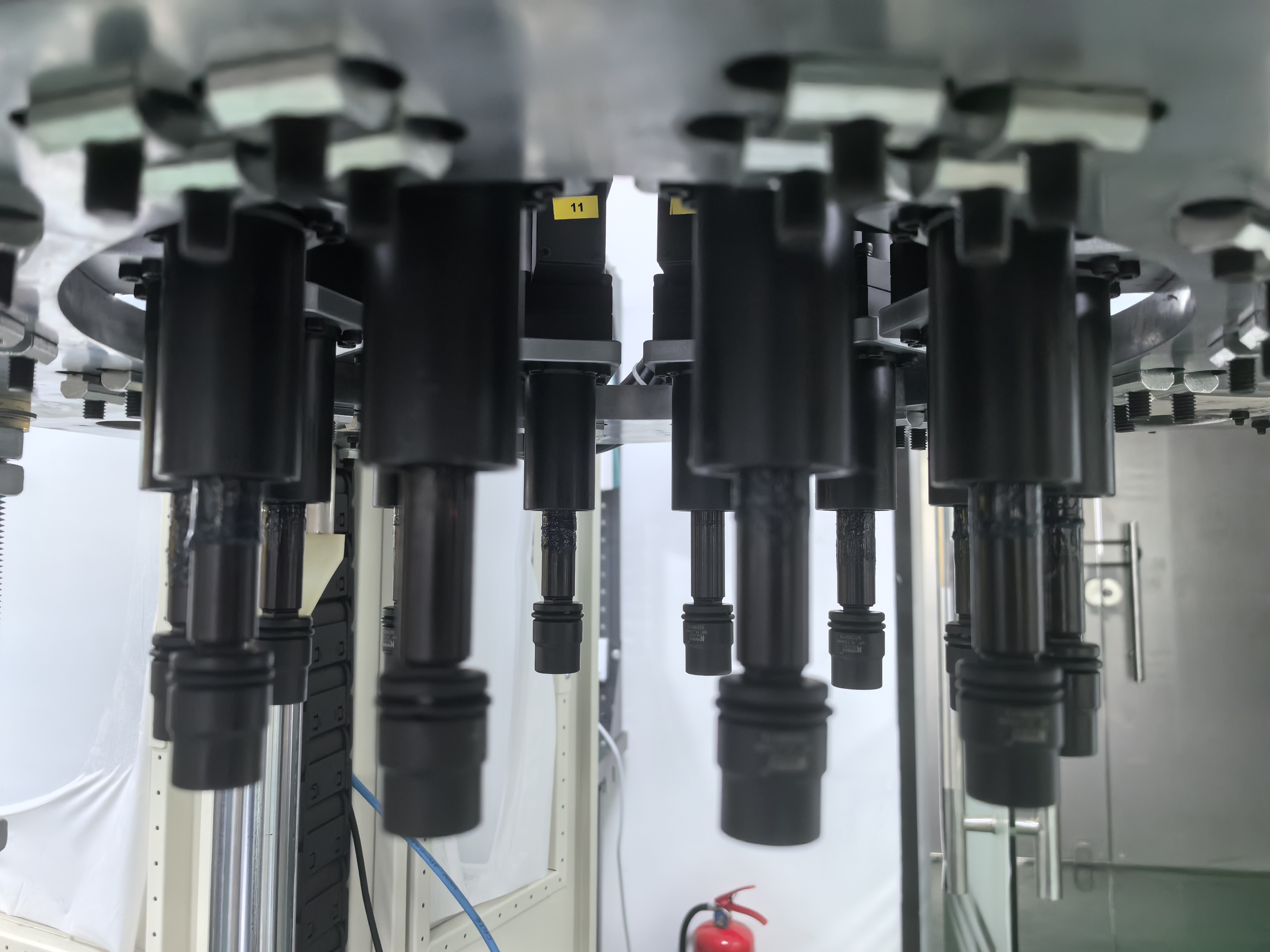

方案以PC-10I系列拧紧控制器为控制关键，单台控制器可支持多达16个拧紧轴同步运行，通过Modbus TCP与产线PLC联线，实现节拍内的多点同步拧紧。拧紧轴选型采用SK系列浮动伺服拧紧轴（如SK040-050120，峰值扭矩50Nm），配合256段程序设置与扭矩法、角度法等多种控制策略，曲线评估点上限达150000点，满足动态过程记录需求。

价值实现

通过多轴同步控制，螺栓组预紧力分布的一致性得到改善，产线节拍未因质量管控要求而延长，同时实现拧紧数据的全量保存，为后续质量追溯提供依据。

场景二：防爆环境下的特殊拧紧作业

场景背景

在化工研究所与部分能源装备制造环节，拧紧作业需在存在易燃易爆气体的场所进行，对设备本身的防爆等级提出了明确要求。此类场景对工具选型的容错空间较小，一旦设备防护等级不达标，将直接构成安全隐患。

需求分析

• 合规维度：设备须满足GB/T3836.1-2021、GB/T3836.2-2021等系列标准，并取得对应防爆合格证。
• 性能维度：在防爆结构限制下，仍需保持拧紧扭矩控制的一致性。
• 成本维度：定制化防爆设备的采购与维护成本相对普通工具偏高，需在安全冗余与投入之间做出平衡。

决策逻辑

该场景下，合规安全的优先级高于其他所有维度。即便某型号拧紧轴在效率或成本上更具优势，只要不具备防爆认证，即被排除在选型范围之外。这与场景一以同步能力为先的逻辑形成明显对比，体现出不同场景下决策权重的差异。

解决方案

选用SKEX-200系列防爆拧紧轴（涵盖10Nm至200Nm规格），整体通过隔爆与本安型双重认证，防爆标识为Ex db ib IIB T4 Gb，符合GB/T3836.1-2021、GB/T3836.2-2021、GB/T3836.4-2021、GB/T3836.15-2017及GB/T10686-2013等标准要求。控制精度方面，部分型号可达2%的扭矩控制水平，兼顾安全防护与作业一致性。

价值实现

方案在满足严格防爆合规要求的前提下，未降低拧紧过程的可控性，为特殊环境下的作业安全提供了设备层面的保障，也降低了因设备不合规而引发的停产整改风险。

场景三：轨道交通隧道管片机器人拧紧

场景背景

隧道施工中的管片拼装环节，需要在狭小、粉尘较重的作业空间内完成大量螺栓连接，人工作业效率与一致性均面临考验。随着机器人集成在轨道交通施工中的应用增多，拧紧工具与机器人及视觉系统的协同能力成为工艺升级的关键环节。

需求分析

• 效率维度：管片拼装作业量大，人工拧紧的效率与一致性难以满足工期要求。
• 集成维度：拧紧轴需与机器人、视觉定位系统实现电气与通信层面的对接。
• 适应性维度：作业空间受限，需要考虑拧紧轴的结构形态与反力抵消方式。

决策逻辑

该场景下，自动化集成能力与空间适应性的权重相对突出，单纯的扭矩上限或价格因素不再是主导判断依据。是否支持定制化电气接口、能否与机器人视觉方案联动，成为方案取舍的关键标准。

解决方案

方案采用机器人拧紧装配方案与机器人+视觉定位方案结合的集成路径，拧紧轴选用支持特殊电气接口定制的SK-A系列方型无浮动伺服拧紧轴或偏心/弯头系列产品，以适配管片拼装环节的空间约束。配合反力臂系统（如SKD折返式平衡臂）抵消拧紧反作用力，降低作业强度；集成编码器可对拧紧位置进行实时检测，位置偏差超出阈值时自动锁定，减少点位错误。

价值实现

通过机器人与视觉系统的协同集成，管片拼装环节的作业一致性与效率均有所改善，同时反力臂系统的引入降低了作业人员的体力负荷，为轨道交通施工的工艺升级提供了可落地的技术路径。

结论：场景差异背后的决策哲学

三个场景呈现出明显不同的决策取向：场景一以多轴同步能力为判断关键，服务于连接可靠性与产线效率的平衡；场景二以合规安全为前置条件，其他维度均在此基础上做出让步；场景三以自动化集成与空间适应性为主导，指向作业效率与人力成本的优化。

这三种取向共同说明一个方法论：拧紧方案的选型并非依据某一固定的性能指标排序，而是需要先识别场景中矛盾突出的维度，再围绕该维度构建方案，其余维度在可接受范围内做适度平衡。这一逻辑也适用于航空轮胎拧紧装配、新能源车换电等更多应用环节——不同的工艺矛盾，指向不同的方案组合，而非某一款产品的普适套用。理解这一决策哲学，是行业从"工具选择"迈向"工艺系统设计"的关键一步。
