1 //TFT请求

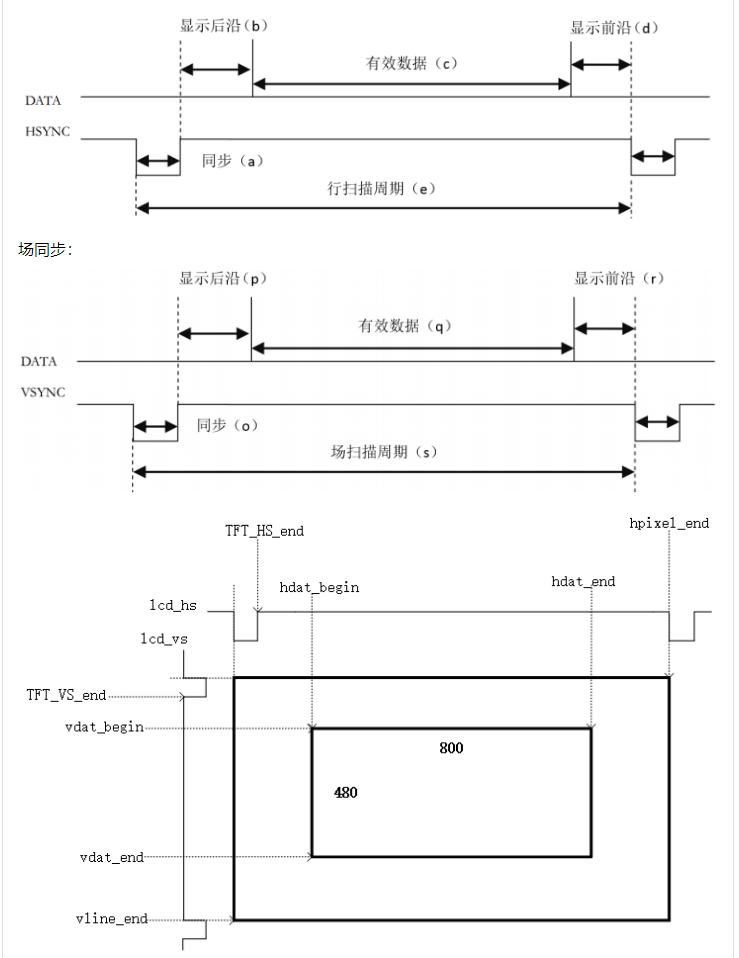

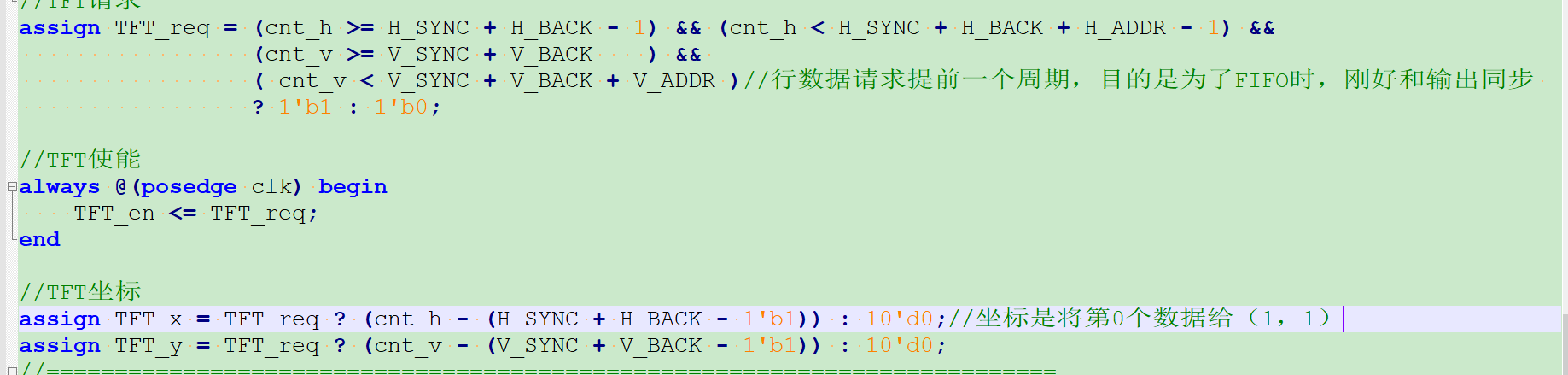

2 assign TFT_req = (cnt_h >= H_SYNC + H_BACK - 1) && (cnt_h < H_SYNC + H_BACK + H_ADDR - 1) &&
3                  (cnt_v >= V_SYNC + V_BACK    ) && (cnt_v < V_SYNC + V_BACK + V_ADDR    ) //行数据没有减一，因为cnt_v占很多周期，不需要考虑延时
4                  ? 1'b1 : 1'b0;

考虑到TFT请求信号在(cnt_v >= V_SYNC + V_BACK ) && (cnt_v < V_SYNC + V_BACK + V_ADDR ) 中并没有 - 1操作，因为只需要对像素提前以为就行了，提前一个像素就是提前一拍问sdram读fifo要数据，下一拍数据就来了。刚好时序就对齐了

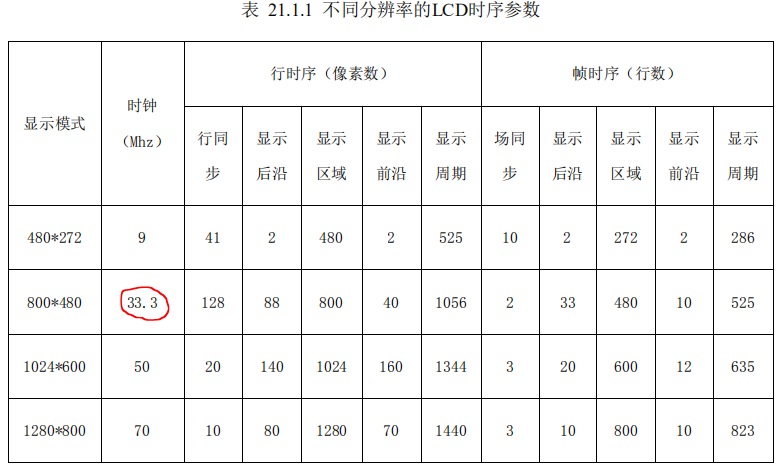

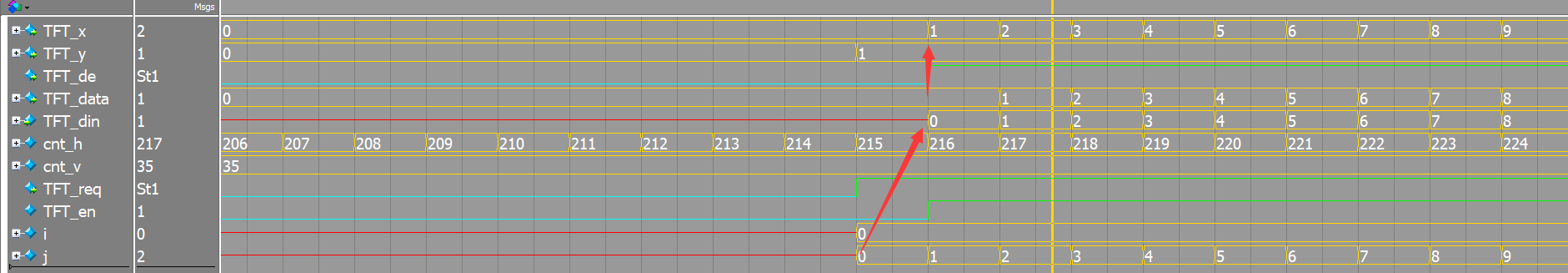

按照上图的代码，第0个数据的坐标是（1，1）





关于数据请求信号，数据有效信号，以及数据坐标。我在看了野火的教材后发现以上的代码视乎有点问题

//rgb_valid:VGA有效显示区域
assign  rgb_valid = (((cnt_h >= H_SYNC + H_BACK + H_LEFT)
                    && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID))
                    &&((cnt_v >= V_SYNC + V_BACK + V_TOP)
                    && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID)))
                    ? 1'b1 : 1'b0;

//pix_data_req:像素点色彩信息请求信号,超前rgb_valid信号一个时钟周期,这样在vga_pic中的时序电路延后之后刚好与实际的像素数据对齐。
assign  pix_data_req = (((cnt_h >= H_SYNC + H_BACK + H_LEFT - 1'b1)
                    && (cnt_h < H_SYNC + H_BACK + H_LEFT + H_VALID - 1'b1))
                    &&((cnt_v >= V_SYNC + V_BACK + V_TOP)
                    && (cnt_v < V_SYNC + V_BACK + V_TOP + V_VALID)))
                    ? 1'b1 : 1'b0;

//pix_x,pix_y:VGA有效显示区域像素点坐标
assign  pix_x = (pix_data_req == 1'b1)
                ? (cnt_h - (H_SYNC + H_BACK + H_LEFT - 1'b1)) : 10'h3ff; //比实际的坐标要小，为了在后面的时序逻辑中使数据和真正的坐标对应
assign  pix_y = (pix_data_req == 1'b1)
                ? (cnt_v - (V_SYNC + V_BACK + V_TOP)) : 10'h3ff;

//rgb:输出像素点色彩信息
assign  rgb = (rgb_valid == 1'b1) ? pix_data : 16'b0 ;

可以看到pix_x 和pix_y的确是以请求信号为准，但是对于Y轴并没有 - 1，需要注意的是 请求信号相比于rgb_valid信号要快一拍，而且只是对于行信号而已，对场信号并不存在快一拍的情况



H_SYNC + H_BACK + H_LEFT = 144 ，那么当如果没有 - 1，则 144 - 144 = 0，如果H_SYNC + H_BACK + H_LEFT - 1'b1，则 143 - （144 - 1） = 0，所有当cnt_h = 143时，pix_x就为0，如果没有 - 1，则cnt_h = 144时，pix_x才为0；

 关于TB文件中参数的重定于，可以使用defparam  例化文件.参数 =  XXX ；来定义。
