最近在搞Uboot时才发现自己的裸机实验中没有相关NorFlash的代码，对NorFlash一无所知，查了一些资料，将自己的一点心得总结一下。

       开发板:mini2440

       NorFlash:SST39VF1601



       NorFlash简单来说与sdram与Nand的中间品，它能像sdram一样直接读，但是又得像nand一样编程擦写。因此程序可以直接在nor里跑，速度要比sdram慢一些，往nor里写数据必须先擦除，因为nor的每一位只能由1变为0。Nor可读不可直接写的特性可以被用来判断是Nor启动还是nand启动，因为nand启动的话前4K是可写的，我们写入数据再读取出来应该是没有问题的，而nor启动的话，读出的数据必然是错误的。



NorFlash的硬件接线：

       首先，如果做过sdram实验的朋友应该知道，NorFlash与sdram很相似，只不过sdram位宽为32，NOR为16。在硬件连接上，Nor的地址线与cpu的地址线错开1位，sdram错开2位。简单分析一下：

       32位的CPU地址线为32位，每一个地址对应1个byte，地址的步长为1byte
               0x0000 0000 对应第1个地址空间 大小为1bytes
               0x0000 0001 对应  2           大小为1bytes
               依次类推...
               可以理解为cpu的地址类型 为 u8 * addraddr+1  移动1个字节
       32位的sdram，每一个地址对应于4个byte，地址步长为4byte
               0x0000 0000 对应第1个地址空间 大小为4bytes
               0x0000 0001 对应  2           大小为4bytes
               依次类推...
               可以理解为sdram的地址类型 为 u32 * addraddr+1  移动4个字节
       16位的nor，每一个地址对应于2个byte，地址步长为2byte
               0x0000 0000 对应第1个地址空间 大小为2bytes
               0x0000 0001 对应  2           大小为2bytes
               依次类推...
               可以理解为nor的地址类型 为 u16 * addraddr+1  移动2个字节
       因此，CPU的地址与它们的地址是错位的。
               CPU的4个连续地址 如 0 1 2 3 均对应于sdram的 0地址
               CPU的2个连续地址 如 0 1     均对应于nor  的 0地址

       假如我想取sdram 0地址的 第二个byte 地址如何写？对于sdram和nor具体的每一个byte是无法寻址的呀，但是arm有一个叫存储管理器的东西，它大概会帮我们实现单字节的读写，至于sdram和nor支不支持单字节读写，我们后边在分析。





NorFlash的软件设置：

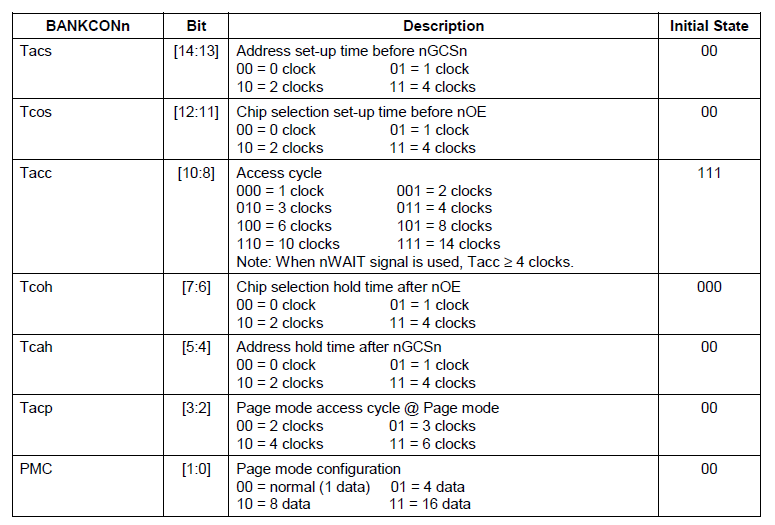

       需要像初始化sdram一样，设置Bank寄存器，主要是一些时序图的时间大小。

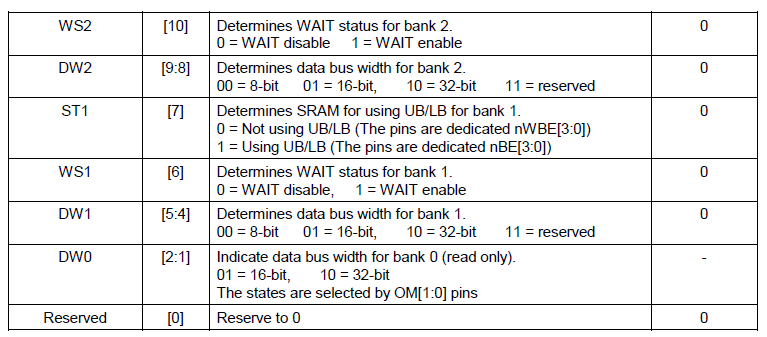

位宽在BWSCON寄存器中设置，不过它是由硬件决定的，bank0的位宽，我们拨动开关选择nor启动还是nand启动的时候，它就已经确定了。

NorFlash信息：

        我这款Nor大小为2M，32个Block,每个block分为16个sector，一个sector为4K，具体信息如下图。



NorFlash写、擦除、读芯片ID：

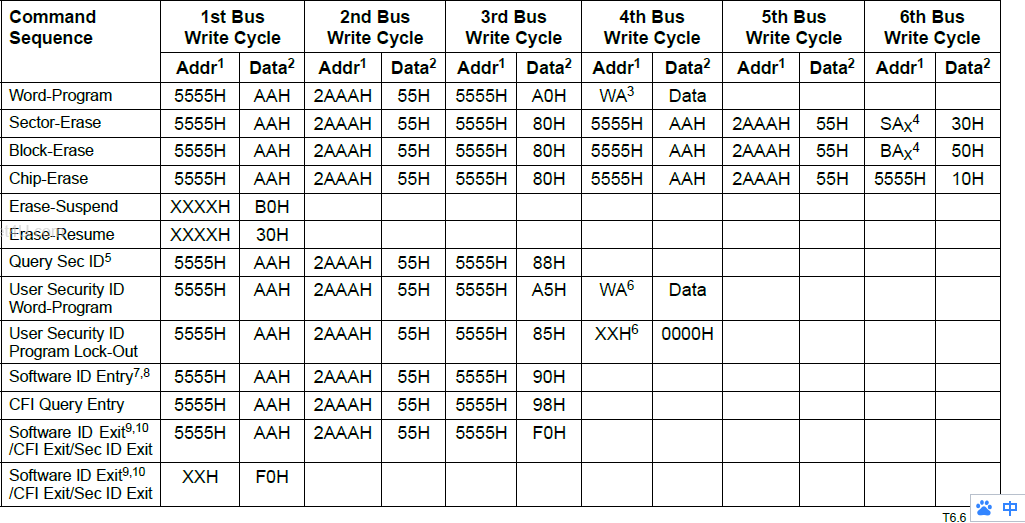

       Nor可以像sdram一样直接读取，对于其它的操作，例如写、擦除、读信息等需要写特定的Date到特定的Addr。

这里尤其需要注意的是，Addr指的是nor地址线上看到的地址，相对于cpu也就是我们写程序的时候，需要将addr<<1，这样cpu错位的地址线发出的地址正好对上nor需求的地址。

对于擦除操作，nor支持按block、sector或者整片的擦除，整个擦除需要6个周期，以按sector擦除为例，前五个周期为往XXX里写XXX，最后一个周期将0X30写入要擦除的sector对应的首地址即可。

        对于写操作，需要4个周期，前3个周期往XXX里写XXX，最后一个周期将Data写入addr，这里需要注意的是addr必须是半字对齐，data也要求为16bit。



       对于读取信息的操作，主要是读ID的操作，前3个周期往XXX里写XXX，第四个周期去读特定的地址，对于DeviceID来说，A1-A19=0,A0=1，对于CPU来说就是0x1<<1.

NorFlash的等待：
       NorFlash有三种方式，1中读硬件引脚，另外两种读地址线，主要用读地址线的两种方式。
       1、Toggle
             连续读两次相同地址的数据，看DQ6是否相等，相等则擦除或写完成
       2、polling
             读数据，看DQ7是否正确，正确则擦除完成。如果擦除的话DQ7应该等于1，写操作的话，对比数据的第7位。

还有，很重要的一点：

经过我的测试，sdram的单字节读取没有问题，但是Nor单字节读取的时候，读出的数据并不正确。比如我在0x00地址处写入了0xff11，单字节读取0x0理论上应该得到0x11，而我在实际实验的时候得到的却是0xff。也就是说nor在存储半字数据的时候高8位于低8位互换了
