0.65mm pitch BGA扇出过孔，线孔距等设置（转的，链接见文中）

原文：https://blog.csdn.net/shishu8385/article/details/85615399



2019年元旦，依然在家里苦逼加班，当天被 0.65mm间距的BGA扇出，弄的心烦意乱，连续的加班，弄的差点崩溃，直到和老婆出去逛了逛，才感觉好了点，不料手还在逛店的时候被划伤了。

在烦躁之际，顺手把机器拆了，折腾半天，升级了一块4T大硬盘，美滋滋。

废话不多说，下面说 stm32F4系列，0.65mm间距BGA的扇出方式：

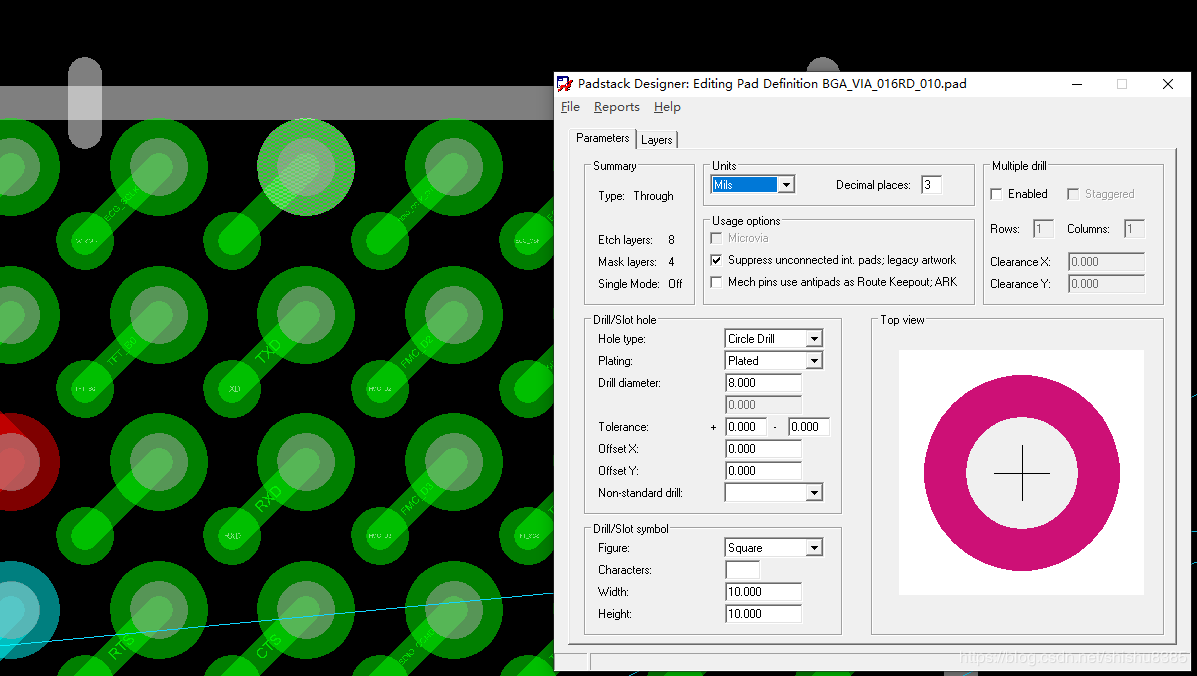

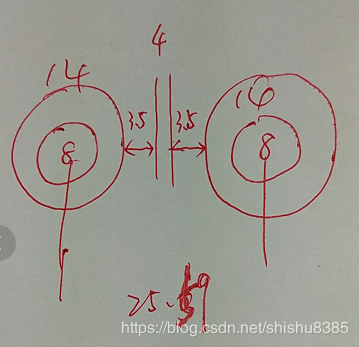

上图是最重要的一张图，表示，扇出的过孔内径直径8mil，外径直径14mil，两个过孔之间走线线宽4mil，线孔距为3.5mil，这样，0.65mm=25.9mil，25.9-14=11.9mil，11.9>3.5+4+3.5=11mil，是可以的，这个经电话沟通金百泽，表示可以制作。
下面展示实际制作过程：

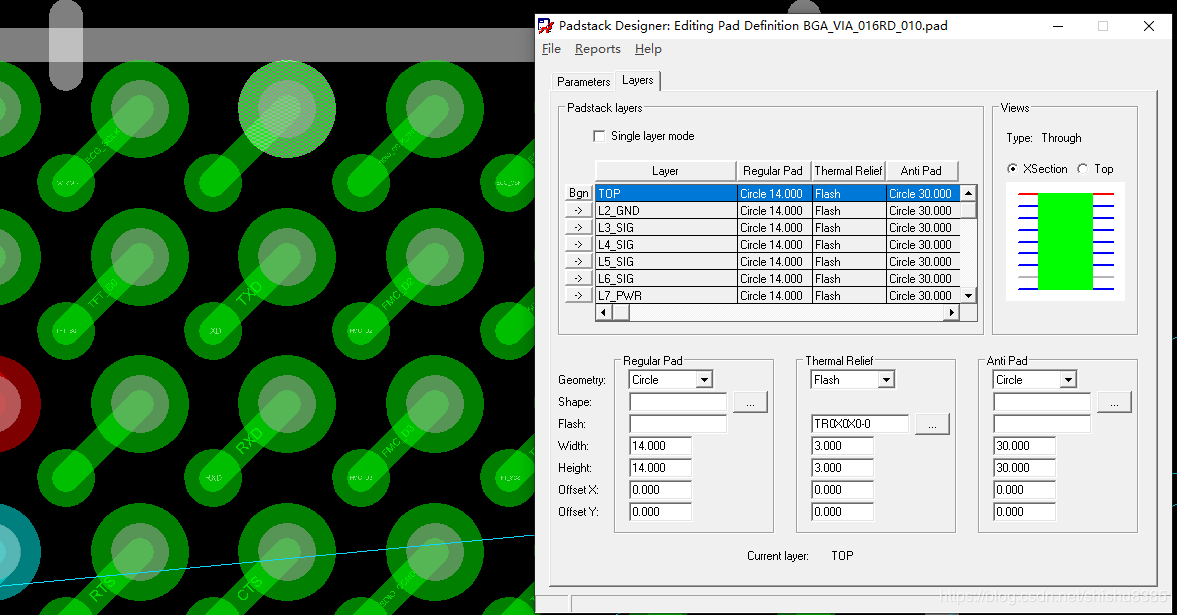

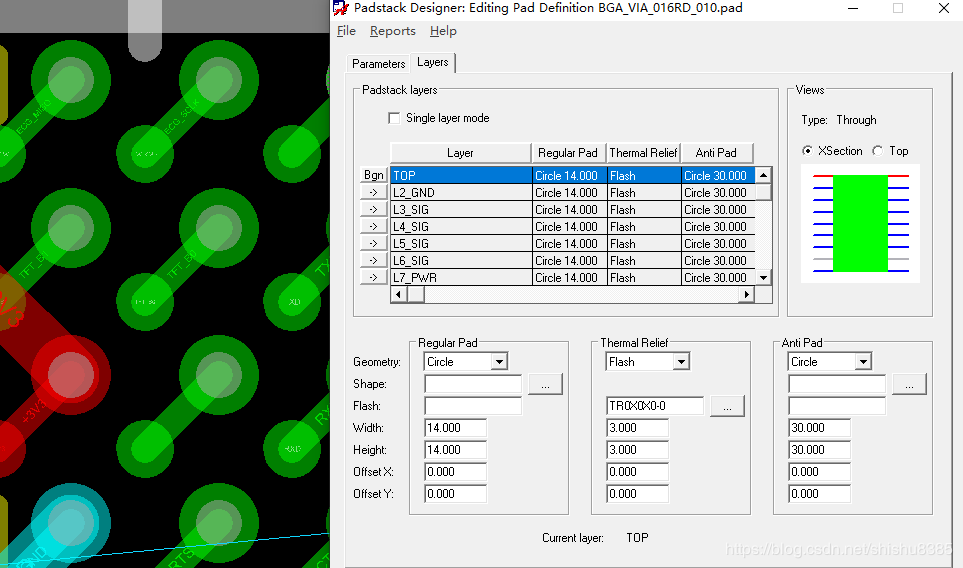

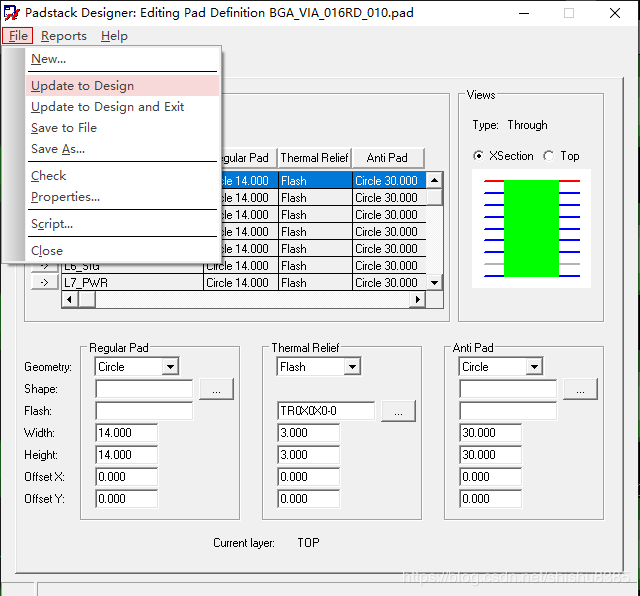

可以看出，在已有的基础上，变小了。

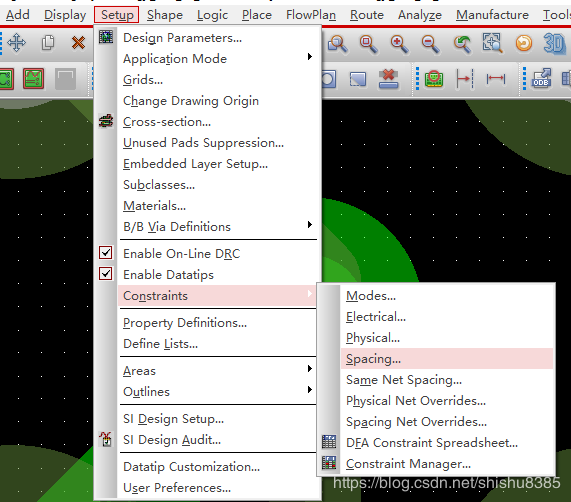

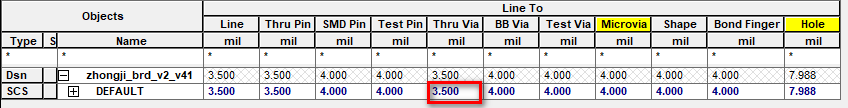

line to throu via设置成 3.5mil

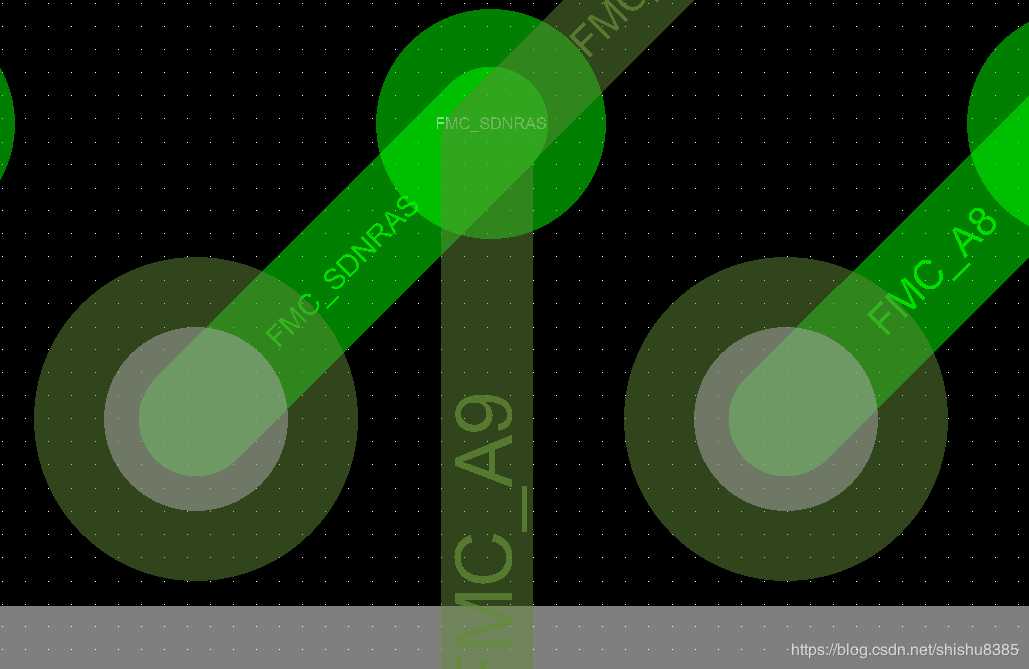

可以看出，实际走线，走出来了。如下图
