Allegro Sigrity OptimizePI Training（三）去耦电容仿真设置

本模块中，我们将会用OptimizePI分析不同的电容滤波方案对几个IC器件的电源阻抗的影响，从OptimizePI推荐的方案中选择合适的方案优化PDN设计。

15. 在Workflow中选择“Discretes(Optional)”，这一步用于检查和设置如电感、磁珠、电阻等其它器件的模型。本案例中不需要设置

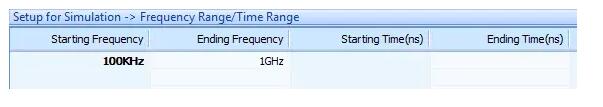

16. 在Workflow中选择“Frequency/Time Range”。

设置仿真频率为100KHz-1GHz。

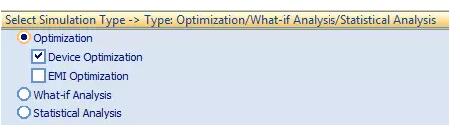

17. 在Workflow中选择“Analysis Type”。

选择Optimization->Device Optimization。点击OK确认

18. 在Workflow中选择“Device Optimization Parameters”。

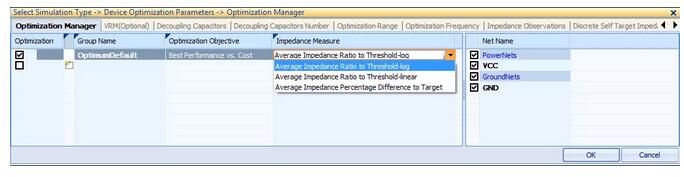

在Device Optimization Parameters->Optimization Manager页面，设置优化目标为“Best Performance vs. Cost”，在优化PDN性能的同时尽可能降低电容成本。

Impedance Measure用于设置PDN阻抗的测量方式：

• “Average Impedance Ratio to Threshold-log” 是将仿真得到的每条阻抗曲线上每个频点的阻抗和Threshold曲线阻抗的差，取Log，再相加得到一个最终的PDN阻抗值；
• “Average Impedance Ratio to Threshold-linear”是将仿真得到的每条阻抗曲线上每个频点的阻抗和Threshold曲线阻抗的差，直接相加得到一个最终的PDN阻抗值；
• “Average Impedance Percentage Difference to Target”是将仿真得到的每条阻抗曲线上每个频点的阻抗和Target曲线阻抗的差的百分比相加得到一个最终的PDN阻抗值。



本案例选择默认的“Average Impedance Ratio to Threshold-log”。

右边的网络选择区域，勾选VCC和GND网络进行仿真。

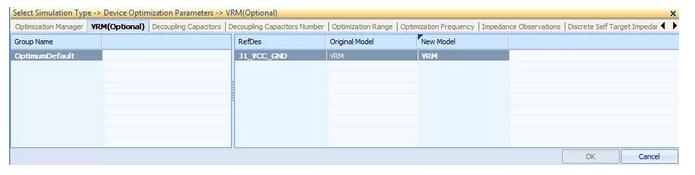

19. 在Device Optimization Parameters->VRM(Optional)页面，可以查看和修改VRM器件的模型。本案例不需要修改。

20. 在Device Optimization Parameters->Decoupling Capacitor页面，设置哪些电容需要考虑替换成其它电容，每个电容分别可以替换成哪些电容类型。

每个电容可以替换的候选电容类型，可以选择内置的相同封装、相同或更小封装、任意类型、相同器件这4种模式，默认方式是相同或更小封装，也可以手动在右边的候选电容区域直接勾选相应的电容类型。

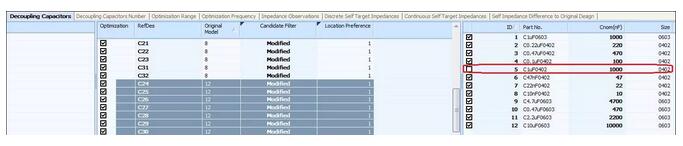

选择所有ID为8的电容，在右边的候选电容列表中，把ID 5的C1uF0402电容取消掉。

选择所有ID为12的电容 ，在右边的候选电容列表中，把ID 5的C1uF0402电容取消掉

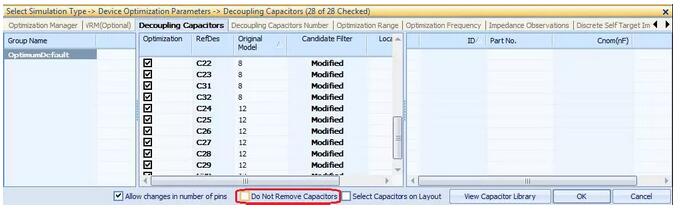

如果在仿真优化中不希望减少电容数量，可以把“Do Not Remove Capacitor”选项勾上。

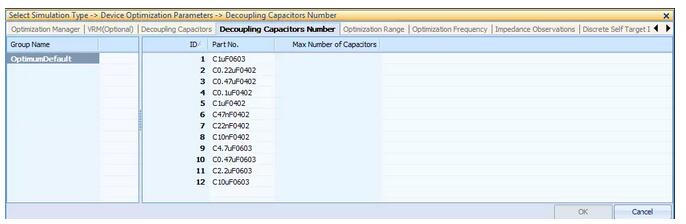

21. 在Device Optimization Parameters->Decoupling Capacitor Number页面，可以设置每种电容的最大数量。本例不需要设置。

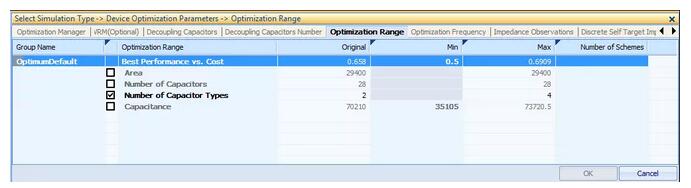

22. 在Device Optimization Parameters->Optimization Range页面，可以设置电容优化方案的其它约束，如电容成本范围、电容面积范围、电容种类最大值、电容数量最大值、总容值范围等。本案例使用如下设置

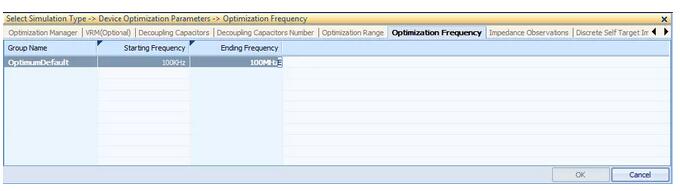

23. 在Device Optimization Parameters->Optimization Frequency页面，设置优化的频率范围。这个优化频率范围必须在前面设置的仿真频率的范围内。可以根据电源噪声频谱特点、电源阻抗特性等来合理设置优化频率范围。本案例设置优化范围为100KHz-100MHz。

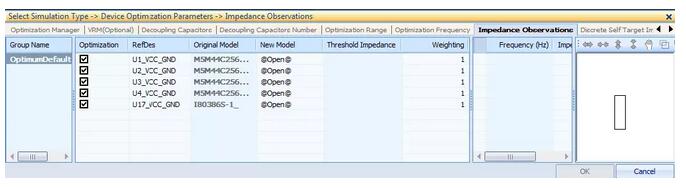

24. 在Device Optimization Parameters->Impedance Observations页面，可以设置每个阻抗观测点的Threshold Impedance曲线。没有设置Threshold Impedance的话，OptimizePI会根据Layout和滤波电容的情况，自动生成对应的Threshold Impedance。

还可以设置各阻抗观测点的权重，weighting数值越大的权重也越大。

本案例使用默认的设置，不做修改。

25. Device Optimization Parameters的其它几个页面，本案例中没有涉及到，保留默认设置就可以

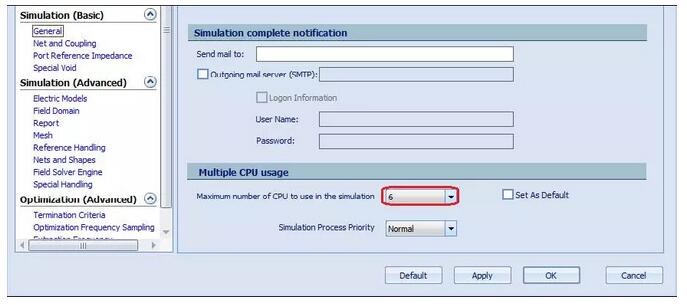

26. 在菜单栏选择Tools->Options->Edit Options，在Simulation(Basic)->General页面，设置仿真使用的CPU最大数量

27. 在菜单栏选择Workspace->Layout File->Save，保存Layout修改。

28. 在菜单栏选择Workspace->Save，保存OptimizePI配置文件为demo.opix。

29. 在Workflow选择“Start Simulation”，开始仿真。

-----本节完，共四章----
