4.6 PowerDesigner实践

4.6 PowerDesigner实践

视频推荐：PowerDesigner数据库设计软件讲解_哔哩哔哩_bilibili

首先介绍一下软件里面的一些选项

Name 是给自己看的

Code是给数据库来转换的

属性---Identity----自动增长

• P主键
• M 强制填写-非空
• C-CLUSTERED
• U-UNIQUE
  • 我的建议是创建INDEX的时候勾选U，不要选C
  • 少操作一个都会出现pql语法错误create clustered ……
• 创建INDEX的时候，不仅要有索引列，也要记得添加其他的列【当然跟着PD走就没事了，它会检查报错，即使用的是盗版软件，也可以勾选CHECK MODEL，很有用的，不然放到数据库中跑不起来】

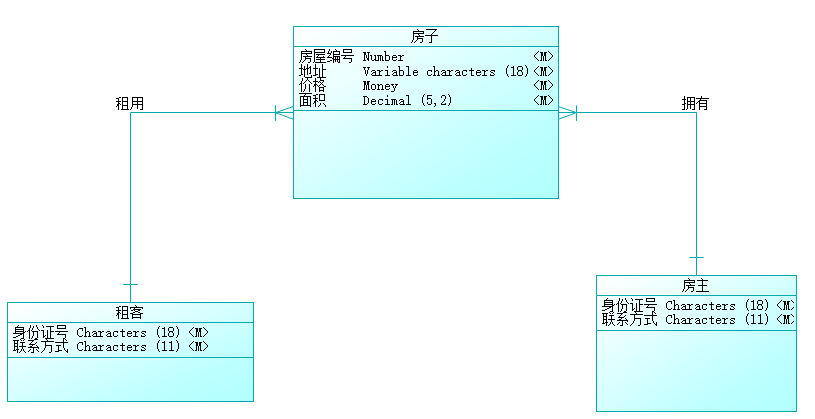

创建CDM

• 都是基础内容，看了视频一步步来就🆗
• 记得勾选主键

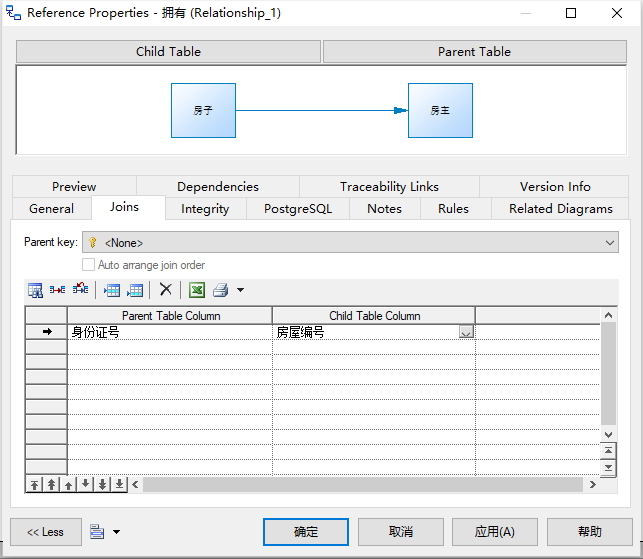

创建LDM

• 菜单栏的Tool直接把CDM-->LDM
• 没啥关键的，如果觉得下面这个Identifier_1碍眼，可以双击实例，进入Columns删掉对应的栏

创建PDM

• 菜单栏的Tool直接把LDM-->PDM

创建索引

• [创建索引-百度经验 (baidu.com)](https://jingyan.baidu.com/article/b907e627bfa2b946e7891c0a.html#:~:text=介绍如何在PowerDesigner中创建库表索引。 创建一个学生表,(Student)，包含学号Sno，班级号Sclass，姓名Sanem。 下面为班级号创建索引。 选择Indexes标签页，然后点击新增一行来添加索引，然后点击应用保存。)
• 创建索引的时候，不能只有一个索引选项啊，其他的你要查看的数据也要加上去

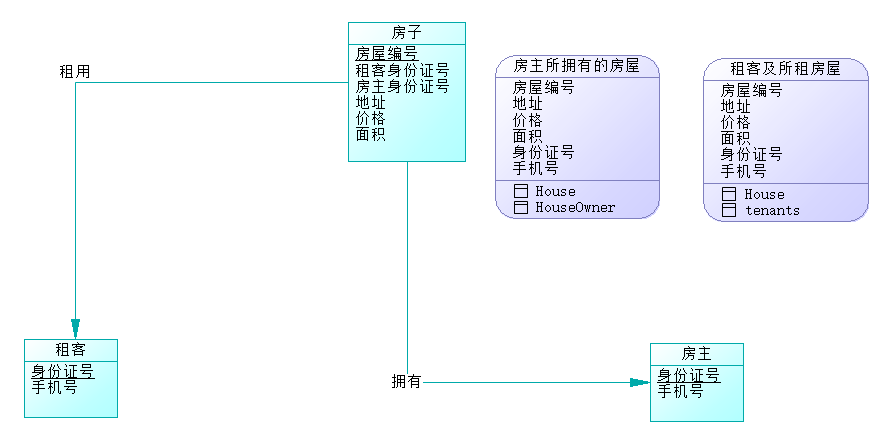

创建视图

TOOL——Creat View，很基础的操作，记得更改VIEW_ID就好

生成sql文件

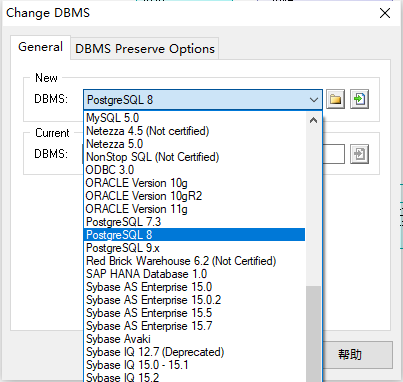

• 左上角菜单栏，选择Database，记得切换为你要转换的目标数据库
• 然后再Database-Generation Database

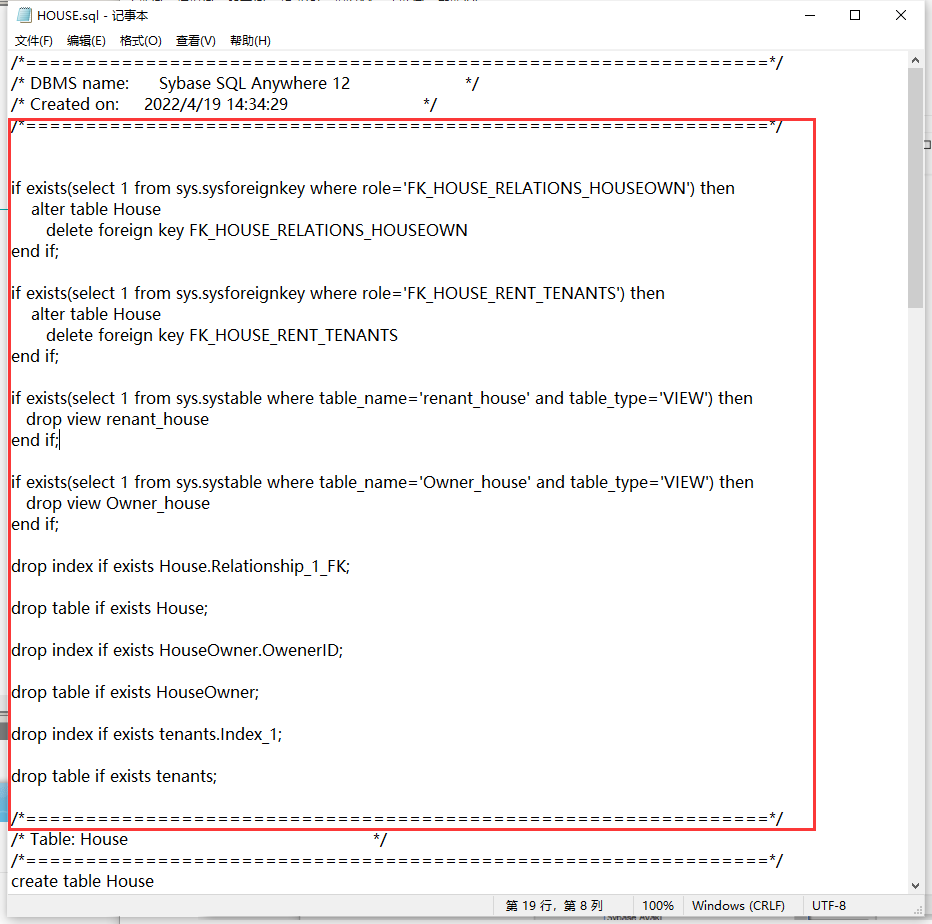

将sql文件的内容复制到sql里面运行

这一段放入数据库常报错，不需要可以直接删除，无伤大雅。

PowerDesigner生成sql报错：

Generation aborted due to errors detected during the verification of the model

• 这是一条要求你检查模型是否有错的信息，当然你可以不要它再检查了：
• (51条消息) PowerDesigner生成sql报错：
• 如果想要之后在数据库内顺利运行的话，还是建议跟着PD改改

为何不是我们熟悉的ER联系符号？

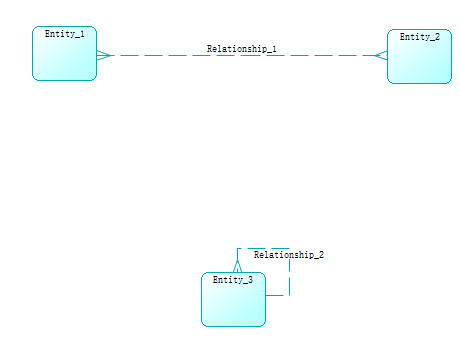

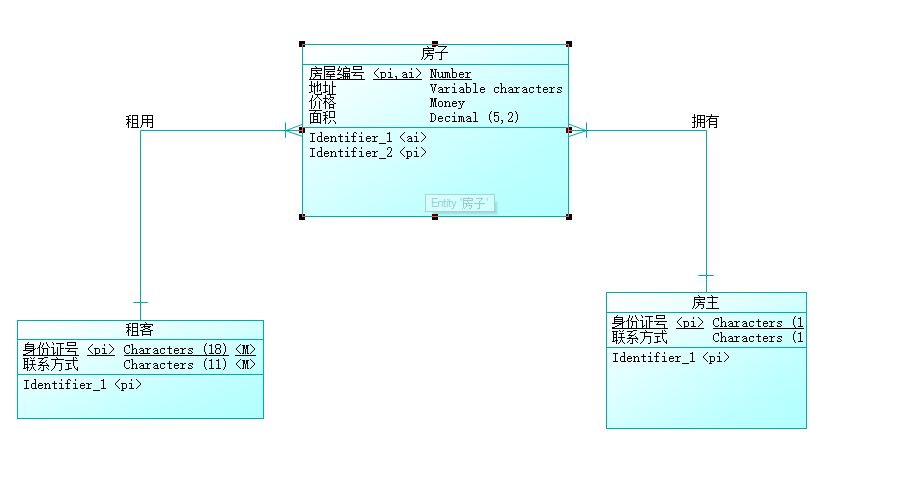

制作出实体和联系后，打开看到这个，很明显不是我们学过的ER联系的非强制的多对多的结果

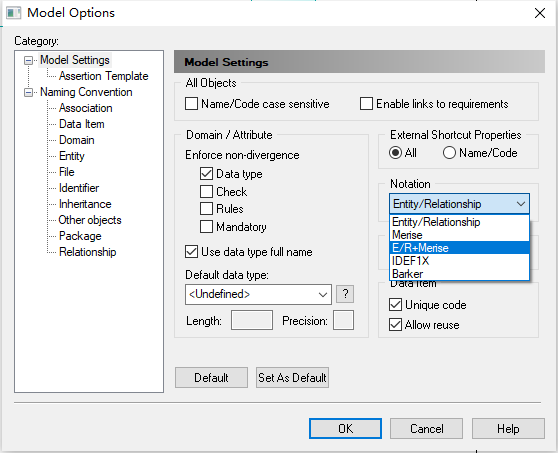

Tools --- Model Options ---Notation，更改为ER

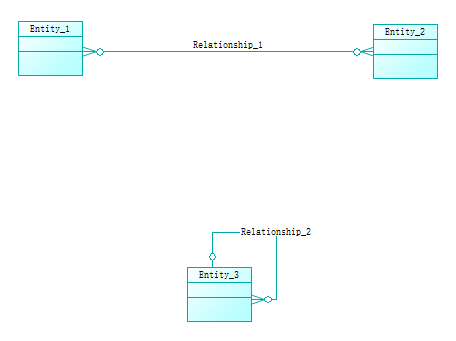

这样就成功了：
