实验1 8086汇编指令编码和调试

一、实验结论

1.实验任务1

无

2.实验任务2

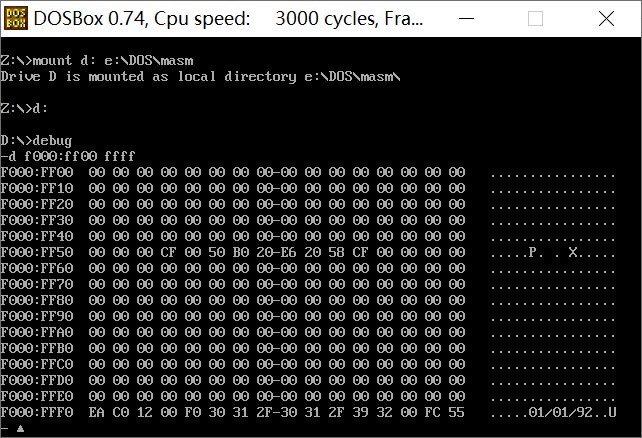

• 给出使用d命令查看生产时期的截图

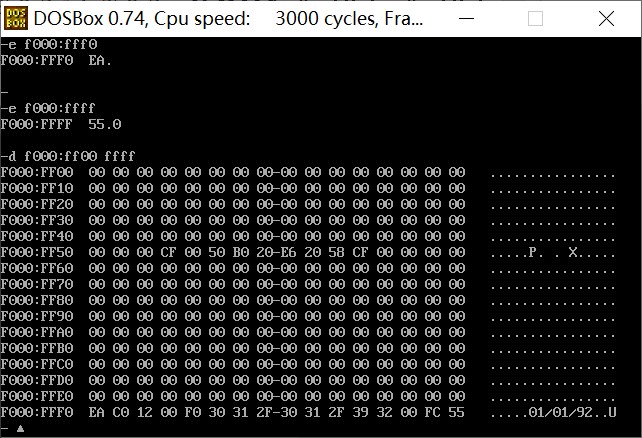

• 给出使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图

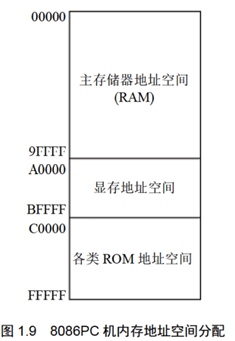

•  结论：无法修改，因为由下图可知生产日期所在内存单元为ROM。（Rom只读存储器（Read-Only Memory，ROM）以非破坏性读出方式工作，只能读出无法写入信息）



 3.实验任务3

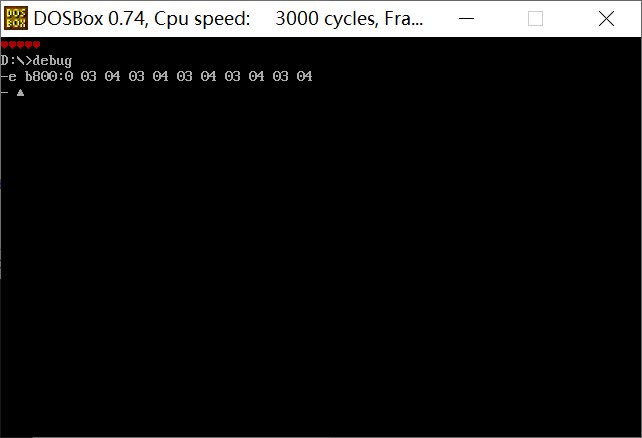

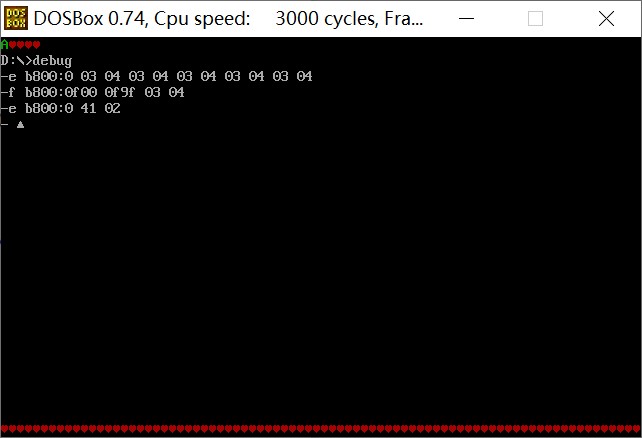

•  给出在debug中使用e命令修改内存单元的命令，及，效果截图

• 给出在debug中使用f命令批量填充内存单元的命令，及，效果截图

• 尝试修改内存单元，或，数据后的效果截图

           修改数据为41 02



4.实验任务4

根据在debug环境中调试观察结果，填空并回答问题。

• 填空

-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = 002E
push [2] ; 执行后，寄存器(sp) = 002C
push [4] ; 执行后，寄存器(sp) = 002A
push [6] ; 执行后，寄存器(sp) = 0028
pop [6] ; 执行后，寄存器(sp) = 002A
pop [4] ; 执行后，寄存器(sp) = 002C
pop [2] ; 执行后，寄存器(sp) = 002E
pop [0] ; 执行后，寄存器(sp) = 0030

• 回答问题

问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

逻辑地址：0020:0030

物理地址：00230

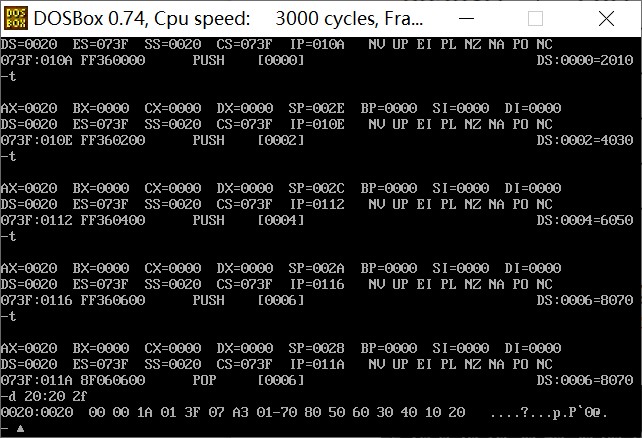

问题2：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此 时栈空间数据，给出实验截图。

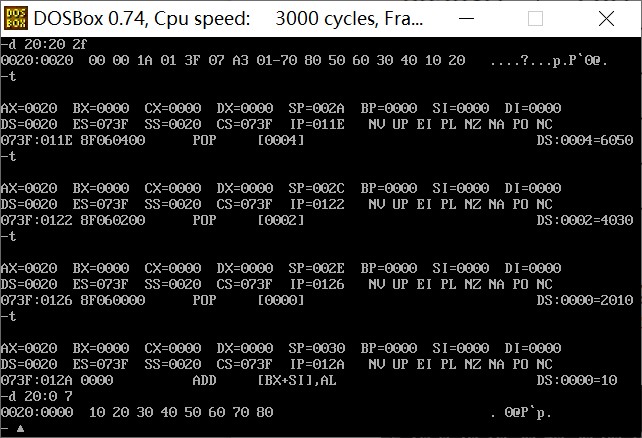

问题3：汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。

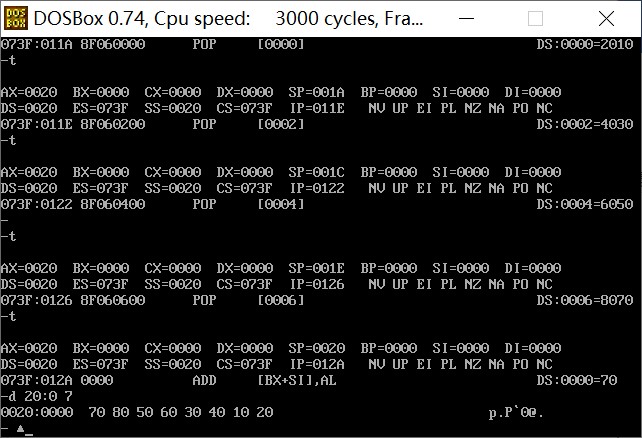

问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。给出实验截图。



5.实验任务5

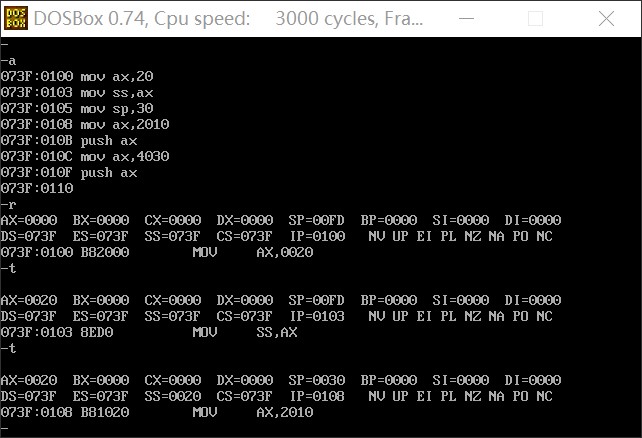

• 问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

 由图可知，指令 mov sp, 30 紧接mov ss, ax执行。

• 问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

 分析原因：00220H ~ 0022fH内存空间里有存放cs和ip，随着cs和ip的变化而变化



6.实验任务6

• 给出程序源码

          task6.asm

assume cs:code
code segment
start:
    mov cx, 10
    mov dl, '0'
s:     mov ah, 2
    int 21h
    add dl, 1
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

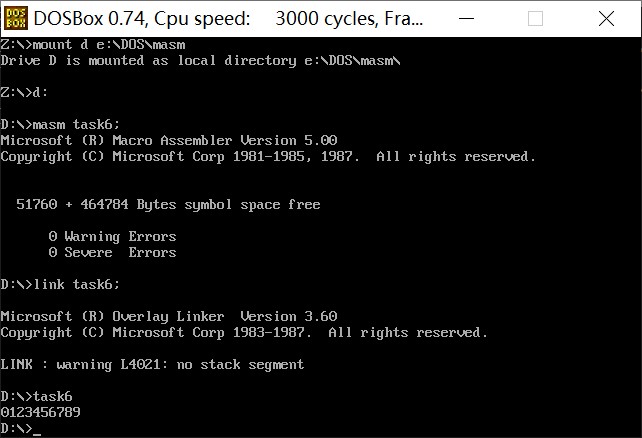

• 给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task5.exe的运行结果截图

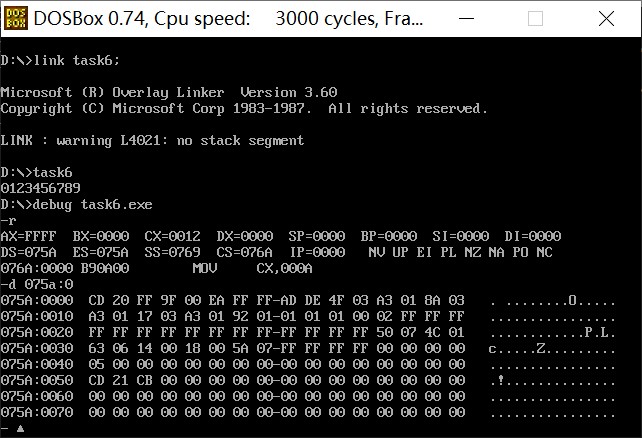

• 给出在debug中查看task5.exe的程序段前缀PSP的截图。

 程序段前缀为前256个字节的内容，256转换为16进制为100，由图可知，前两个字节是CD 20。



7.实验任务7

• 给出补全后的完整源码。说明程序中两个空填写的依据。

assume cs:code
code segment
    mov ax, cs
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, 17h
s:     mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end

第一个空cs，因为CS：IP指向程序第一条指令，所以要复制整个程序，需要将段地址cs赋值给寄存器ds

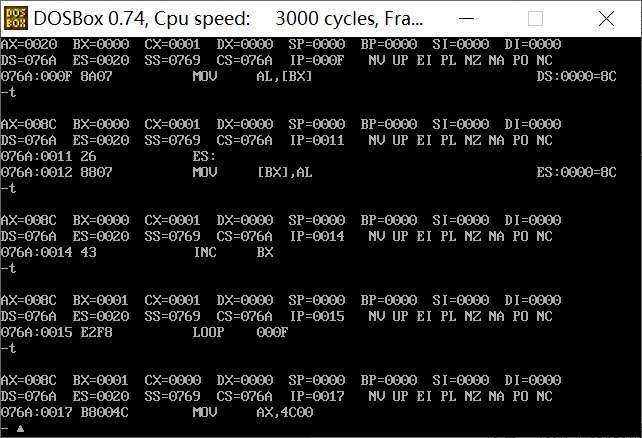

第二个空17h，因为cx表示循环次数，也就是指令总长度。要得到指令长度，先填写Mov cx,1h，进行debug，用t执行，观察寄存器数据，IP数值表示mov ax,4c00的位置，所以0000-0016为之前的指令内容，所以指令长度为17个字节。

也可以直接计算指令长度：2+2+3+2+3+3+2+2+2+2=23=17h 。

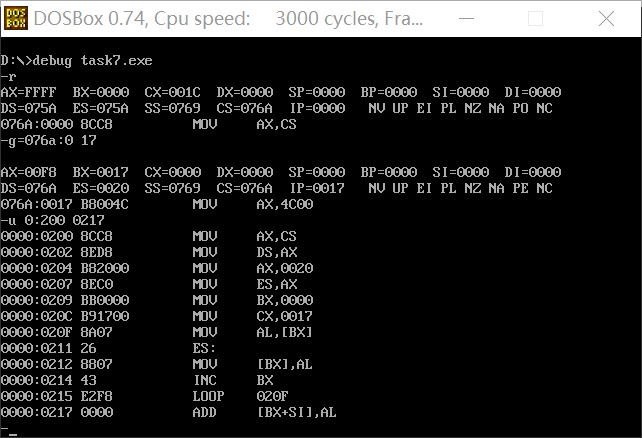

• 在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存空间。给出使用g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图。



二、实验总结

1. 栈空间由高到低存储，ss：sp指向栈顶。
2. 指令长度计算：没有操作数的指令，指令长度为1字节。如es:；操作数只涉及寄存器的指令，指令长度为2字节。如mov al,[si]、mov ds,ax；操作数涉及内存地址的指令，指令长度为3字节。如mov al,[bx+1]、mov [2345],ax；操作数涉及立即数的指令，指令长度为：寄存器类型+2。8位寄存器，寄存器类型=1；16位寄存器，寄存器类型=2。如mov al,8 ;指令长度为2、mov ax,8 ;指令长度为3。
3. Inc加一指令，Dec减一指令。
4. T程序终止会继续进行运行；P命令作用：执行汇编程序，单步跟踪。与T命令不同的是：p运行到程序结束直接终止；G命令的使用方法是：G [=起始地址]  [断点地址]，意思是从起始地址开始执行到断点地址。如果不设置断点，则程序一直运行到中止指令才停止。
