为什么MySQL采用B+树作为索引

千里之行，始于足下。
—— 老子

MySQL的数据是持久化的，意味着数据（索引+记录）是保存到磁盘上的，因为这样即使设备断电了，数据也不会丢失。

磁盘是一个慢的离谱的存储设备，内存的访问速度是纳秒级别的（1 ns = 10 -9 s），而磁盘访问的速度是毫秒级别的（1ms=10 -6 s），也就是说读取同样大小的数据，磁盘中读取的速度比从内存中读取的速度要慢上万倍，甚至几十万倍。

磁盘读写的最小单位是扇区，扇区的大小只有 512B大小，操作系统一次会读写多个扇区，所以操作系统的最小读写单位是块（Block）。Linux中的块大小为4KB，也就是一次磁盘I/O操作会直接读写8个扇区。

由于数据库的索引是保存到磁盘上的，因此当我们通过索引查找某行数据的时候，就需要先从磁盘读取索引到内存，再通过索引从磁盘中找到某行数据，然后读入到内存，也就是说查询过程中会发生多次磁盘I/O，而磁盘I/O次数越多，所消耗的时间也就越大。

所以，我们希望索引的数据结构能在尽可能少的磁盘的I/O操作中完成查询工作，因为磁盘I/O操作越少，所消耗的时间也就越小。

另外，MySQL是支持范围查找的，所以索引的数据结构不仅要能高效地查询某一个记录，而且也要能高效的执行范围查找。

所以，要设计一个适合MySQL索引的数据结构，至少满足以下要求：

• 能在尽可能少的磁盘的I/O操作中完成查询工作；
• 要能高效地查询某一个记录，也要能高效地执行范围查找；

二分查找树

二分查找树的特点是一个节点的左子树的所有节点都小于这个节点，右子树的所有节点都大于这个节点，这样我们在查询数据时，不需要计算中间节点的位置了，只需将查找的数据与节点的数据进行比较。

二分查找树存在一个极端情况，会导致它变成一个瘸子。

当每次插入的元素都是二分查找树中最大的元素，二分查找树就会退化成了一条链表，查找数据的时间复杂度变成了O(n)。

由于树是存储在磁盘中的，访问每个节点，都对应一次磁盘I/O操作（假设一个节点的大小 小于 操作系统的最小读写单位块的大小），也就是说树的高度就等于每次查询数据时磁盘IO操作的次数，所以树的高度越高，就会影响查询性能。

二分查找树由于存在退化成链表的可能性，会使得查询操作的时间复杂度从O(log n)升为O(n)。

而且会随着插入的元素越多，树的高度也变高，意味着需要磁盘IO操作的次数就越多，这样导致查询性能严重下降，再加上不能范围查询，所以不适合作为数据库的索引结构。

自平衡二叉树

为了解决二分查找树会在极端情况下退化成链表的问题，后来有人提出平衡二分查找树

（AVL树）。

主要是在二分查找树的基础上增加了一些条件约束：每个节点的左子树和右子树的高度差不能超过1。也就是说节点的左子树和右子树仍然为平衡二叉树，这样的查询操作的时间复杂度就会一直维持在O(log n)。

除了平衡二分查找树，还有很多自平衡的二叉树，比如红黑树，它是通过一些约束条件来达到自平衡，不过红黑树的约束条件比较复杂。

不管平衡二叉查找树还是红黑树，都会随着插入的元素增多，而导致树的高度变高，这意味着磁盘I/O操作次数多，会影响整体数据查询的效率

B树

自平衡二叉树虽然能保持查询操作的时间复杂度在O(log n)，但是因为它本质上是一个二叉树，每个节点只能有2个子节点，那么当节点个数越多的时候，树的高度也会相应变高，这样就会增加磁盘的I/O次数，从而影响数据查询的效率。

为了解决降低树的高度的问题，后面就出来了B树，它不再限制一个节点就只能有2个子节点，而是允许M个子节点（M > 2），从而降低树的高度。

B树的每一个节点最多可以包括M个子节点，M称为B树的阶，所以B树就是一个多叉树

假设我们在上图一棵 3 阶的B树中要查找的索引值是9的记录那么步骤可以分为以下几步

• 1.与根节点的索引(4，8)进行比较，9大于 8，那么往右边的子节点走;
• 2.然后该子节点的索引为(10，12)，因为9小于10，所以会往该节点的左边子节点走;
• 3.走到索引为9的节点，然后我们找到了索引值9 的节点。

可以看到，一棵3阶的B树在查询叶子节点中的数据时，由于树的高度是3，所以在查询

过程中会发生3 次磁盘 1/0 操作。

而如果同样的节点数量在平衡二叉树的场景下，树的高度就会很高，意味着磁盘I/0 操作会更多。所以B 树在数据查询中比平衡二叉树效率要高。

但是B树的每个节点都包含数据(索引+记录)，而用户的记录数据的大小很有可能远远超过了索引数据，这就需要花费更多的磁盘 I/0 操作次数来读到「有用的索引数据」。

而且，在我们查询位于底层的某个节点(比如 A 记录)过程中，「非A记录节点」里的记录数据会从磁盘加载到内存，但是这些记录数据是没用的，我们只是想读取这些节点的索引数据来做比较查询，而「非 A记录节点」里的记录数据对我们是没用的，这样不仅增多磁盘I0 操作次数，也占用内存资源。

另外，如果使用B树来做范围查询的话，需要使用中序遍历，这会涉及多个节点的磁盘I0 问题，从而导致整体速度下降。

B+树

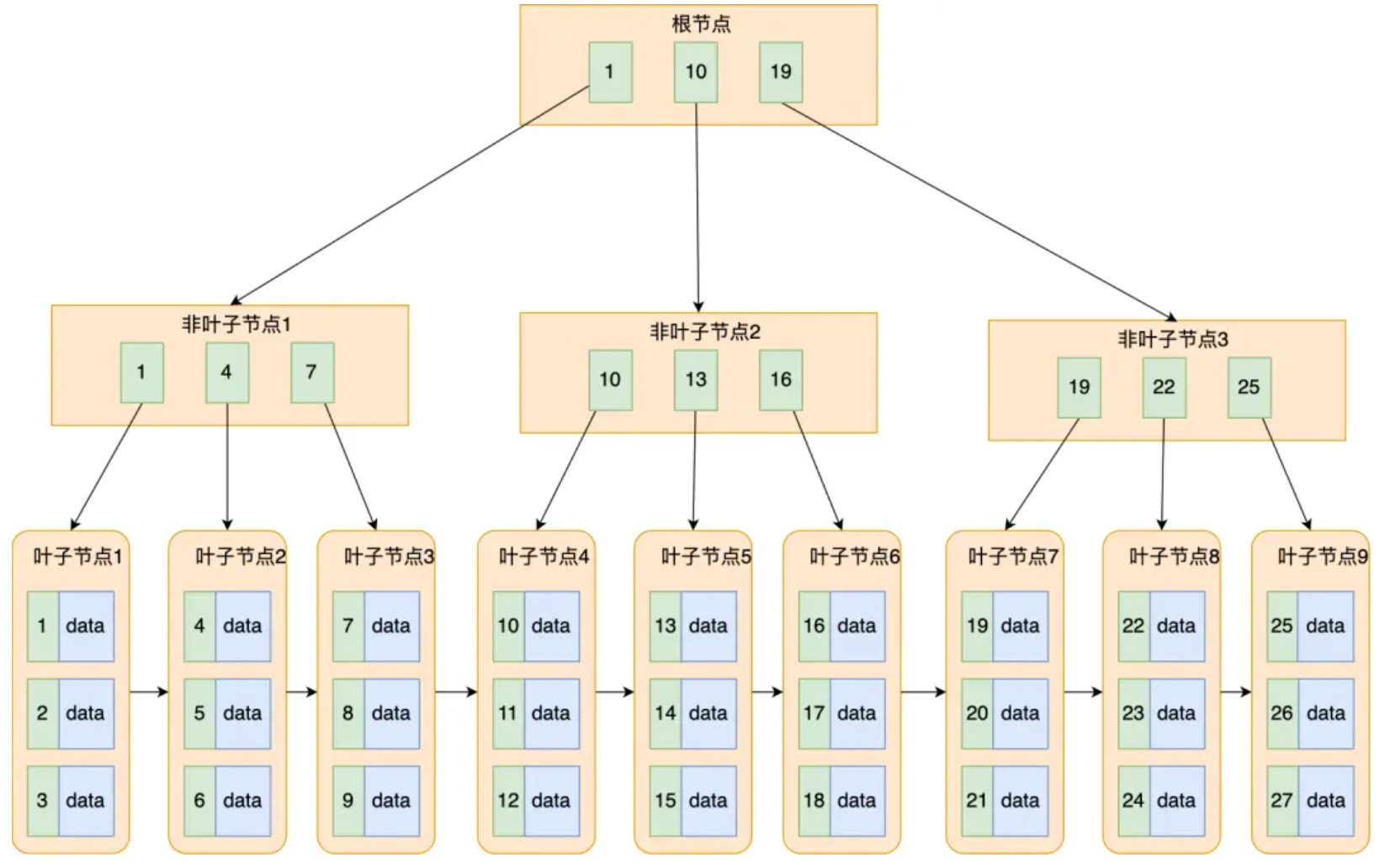

B+树就是对B树做了一个升级，MySQL中索引的数据结构就是采用了B+树，B+树结构如下图：

B+树与B树差异的点：

• 叶子节点（最底部的节点）才会存放实际数据（索引+记录），非叶子节点只会存放索引；
• 所有索引都会在叶子节点出现，叶子节点之间构成一个有序链表；
• 非叶子节点的索引也会同时存在在子节点中，并且是在子节点中所有索引的最大（或最小）；
• 非叶子节点中有多少个子节点，就有多少个索引；

通过三个方面，比较下B+树和B树的性能区别：

1.单点查询

B树进行单个索引查询时，最快可以在O(1)的时间代价内就查到，而从平均时间代价来看，会比B+树稍快一些。

但是B树的查询波动会比较大，因为每个节点即存索引又存记录，所以有时候访问到了非叶子节点就可以找到索引，而有时需要访问到叶子节点才能找到索引。

B+树的非叶子节点不存放实际的记录数据，仅存放索引，因此数据量相同的情况下，相比存储即存索引又存记录的B树，B+树的非叶子节点可以存放更多的索引，因此B+树可以比B树更矮胖，查询底层节点的磁盘I/O次数会更少。

2.插入和删除效率

B+树有大量的冗余节点，这样使得删除一个节点的时候，可以直接从叶子节点中删除，甚至可以不动非叶子节点，这样删除非常快

注意：B+树对于非叶子节点的子节点和索引的个数，定义方式可能会不同，有的是说非叶子节点的子节点个数为M阶，而索引的个数为M-1（这个是维基百科里的定义），但是在前面介绍B树与B+树的差异时，说的是 非叶子节点中有多少个子节点，就有多少个索引，主要是MySQL用到的B+树就是这个特性。

甚至，B+树在删除根节点的时候，由于存在冗余的节点，所以不会发生复杂的树的变形。

B树则不同，B树没有冗余节点，删除节点的时候非常复杂，比如删除根节点中的数据，可能涉及复杂的树的变形。

B+树的插入也是一样，有冗余节点，插入可能存在节点的分裂（如果节点饱和），但是最多只涉及树的一条路径。而且B+树会自动平衡，不需要像更多复杂的算法，类似红黑树的旋转操作等。

因此，B+树的插入和删除效率更高

3.范围查询

B树和B+树等值查询原理基本一致，先从根节点查找，然后对比目标数据的范围，最后递归的进入子节点查找。

因为B+树所有叶子节点间还有一个链表进行连接，这种设计对范围查找非常有帮助，比如说我们想知道12月1日和12月12日之间的订单，这个时候可以先查找12月1日所在的叶子节点，然后利用链表向右遍历，直到找到12月12日的节点，这样就不需要从根节点查询了，进一步节省查询需要的时间。

而B树没有将所有叶子节点用链表串联起来的结构，因此只能通过树的遍历来完成范围查询，这会涉及多个节点的磁盘I/O操作，范围查询效率不如B+树。

因此，存在大量范围检索的场景，适合使用B+树，比如数据库。而对于大量的单个索引查询的场景，可以考虑B树，比如nosql的MongoDB
