PCIe地址
PCIe架构定义了4种地址空间：配置空间、Memory空间、IO空间和message空间。
通过lspci命令和Windows下的设备管理器来查看PCIe的系统结构。

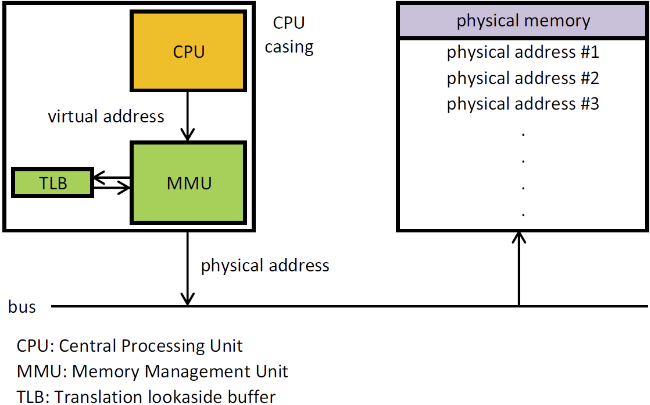

在现代的操作系统中，当CPU想去访问一段内存的时候，它访问的地址并不是真实内存的物理地址，而是一个虚拟地址，这个地址需要经过MMU进行地址转换，将其变为物理地址之后才能通过总线去物理内存拿到真实的数据。
而PCIe中基于内存访问的请求的实现，也正是利用类似的机制：
- PCIe中的每一个设备，无论是Endpoint（Type 0）还是Switch（Type 1），都会分配自己的内存地址空间，而这个地址空间会被映射到系统的物理地址空间中，并最终映射到虚拟内存中去。
- 当CPU发起一个内存读写请求的时候，如果这个地址经过了MMU的翻译，最后的物理地址落到了PCIe某个设备的内存空间之后，就会触发Root Complex将其转换为PCIe的请求，并通过PCIe总线发给对应的设备。
1. 配置空间
每个PCIe Function都有4KB的配置空间(Configuration Space)。前256 Bytes是和PCI兼容的配置空间，剩余的是PCIe扩展配置空间(Extended Configuration Space)。
PCIe配置空间如下图所示，地址范围为0x000～0xfff。
软件可以通过配置空间来对设备的状态进行控制和检查。PCI兼容的配置空间可以通过CAM或者ECAM机制来访问，而PCIe扩展配置空间只能通过ECAM机制来访问。
PCIe Enhanced Configuration Access Mechanism (ECAM)是访问PCIe配置空间的一种机制。是将PCIe的配置空间映射到MEM空间，使用MEM访问其配置空间的一种实现。
PCI兼容的配置空间Header如下图，大小是64B，分为Type0和Type1。Type 0有6个BAR（每个大小为32bit），Type 1有2个BAR。Type 1 Header存在于所有Bridge设备中，即每个Switch和RC都有1个Type 1 Header。Type 0 Header只存在于非Bridge设备中，即Endpoint设备。
2. IO空间
PCIe支持I/O空间，以便与需要使用I/O空间的传统设备（legacy device）兼容，即PCI或PCI-x设备。IO地址空间的大小只有4GB（32-bit）。PCIe spec并不推荐使用I/O空间，推荐使用内存空间映射（MMIO）。
3. memory空间
访问memory的地址空间，即mmio空间，对于32位操作系统来说是4G（2^32），对于64位系统来说，有2^64的空间大小。
此mmio空间和main memory（内存或者主存）是两个概念。MMIO，即Memory Mapped IO，就是把这些IO设备中的内部存储和寄存器都映射到统一的存储地址空间（Memory Address Space）中。
下图是一种通用的memory和IO的映射。PCIe支持的memory地址最多为64bit。图中仅展示了EP所使用的MMIO和IO，但是这种能力并不是EP所独有的。Switch和RC内部也存在着可以通过MMIO和IO地址来进行访问的设备特定寄存器。
图4‑1展示了两种不同类型的MMIO：可预取MMIO（Prefetchable MMIO，P-MMIO）和不可预取MMIO（Non-Prefetchable MMIO，NP-MMIO）。可预取空间有两个属性：
-
读操作不存在副作用。（Reads do not have side effects）
-
允许写合并（Write merging is allowed）
X86采用独立编址的方式，将memory操作与外设IO操作分开了，才有了memory空间和IO空间的区分。ARM采用统一编码的方式。
BAR空间示例 -- 32bit内存地址空间请求
接下来介绍一个获取4KB大小的不可预取MMIO的例子。首先看一下PCIe spec中对BAR寄存器的描述：bit 0指示是Memory空间还是I/O空间，bit[2:1]指示是32-bit映射还是64-bit映射，bit 3表示是否支持预取，为1表示支持预取。bit[3:0]是只读的。当采用64-bit映射时，需要使用2个BAR来定义基地址。
具体过程如下图(1)、(2)、(3)所示：
(1) 表示BAR未初始化的状态，设计者将低bit[11:0]固定为一个数值，属性只读(RO)，用来指示需要的memory大小和类型，高位bit（属性RW）用X来表示，即它们的值还未知。
(2) 软件(OS)把每个BAR都通过配置写操作将可写入的bit写为全1（被固定的低位bit不受影响）。除了bit[11:0]以外，所有的bit都被写为1。写全1是为了确定最低位的可写入的bit是哪一位，这个bit的位置指示了请求的地址空间大小。在本例中，最低位可写入的bit为bit 12，因此这个BAR需要请求2^12（4KB）的地址空间。如果最低可写入bit为bit 20，那么就要请求2^20（1MB）的地址空间。
然后软件从BAR0开始，依次读取每个BAR的数值，从而确定各个BAR要请求的地址空间的大小和类型。
(3) 软件通过将起始地址写入BAR0来为BAR0分配一个地址范围。在本例中，这个起始地址为F900_0000h。
至此，对BAR0的配置就完成了。一旦软件使能了命令寄存器（Command register，偏移地址04h）中的Memory Space Enable bit，那么这个设备就会接受地址在F900_0000h-F900_0FFFh（4KB大小）范围的memory请求。
BAR空间示例 -- 64bit内存地址空间请求
上个例子是通过BAR0来请求32-bit的不可预取的MMIO空间。本例介绍通过BAR1和BAR2来请求一块64-bit的可预取MMIO空间（64MB大小）。由于地址是64-bit，因此必须将两个连续相连的BAR一起使用。
跟上个例子一样，将BAR配置过程分为3个节点：
(1) BAR1和BAR2都处于未初始化的状态。设计者将低位BAR（本例中为BAR1）中的低bit固定为一个数值，指示需要的memory大小和类型，高位BAR（BAR2）中的bit则都是可读可写的，没有被固定。
(2) 软件把每个BAR都通过配置写操作将可写入的bit写为全1。除了BAR1中被固定的低位bit以外，所有的bit都被写为1。
软件读取BAR0后，读取下一个BAR（BAR1）来确定设备是否在请求更多的地址空间。一旦BAR1被读取，软件发现设备在请求更多的地址空间，并且是64-bit的可预取MMIO空间。因此软件会读取BAR2，但并不会对BAR2进行低bit的评估，因为软件仅仅是将BAR2当做BAR1发起的64-bit地址请求的高32-bit。
(3) 软件为这一对BAR分配地址范围。软件通过两次配置写操作将64-bit起始地址写入BAR1与BAR2。在本例中，高位BAR的bit 1（BAR pair的bit 33）被置为1，低位BAR的bit 30（BAR pair的bit 30）也被置为1，这表示地址是2_4000_0000h。两个BAR中所有其他可写bit都被清零。
至此，BAR1和BAR2的配置就完成了。一旦软件使能了命令寄存器（Command register，偏移地址04h）中的Memory Space Enable bit，那么设备就会接受所有地址在2_4000_0000h-2_43FF_FFFFh（64MB大小）范围的memory请求。
4. message空间
message空间用来report带内的message和event。例如error message、电源管理消息等。
