RM裁判系统赛事引擎-server搭建参考

注意：本说明撰写于2023.04.17，适用于RMUL2023赛季，后续阶段可参考本文章，但部分内容可能会失效。

概览

RM裁判系统的实现其实是基于局域网间通过TCP协议进行通讯，客户端与服务端进行数据传输，并通过UI界面进行交互。想详细了解的可以去反解文件。

服务器搭建

所需设备

无线路由器（2.4G必备）、主机（windows）、网线（可选）

搭建流程

路由器设置

• 进入路由器后台（可查看路由器背面或者电脑链接wifi使用ipconfig工具查看）
• 修改路由器地址(lan口IP)为192.168.1.1，并开启DHCP功能（必须，一般默认开启）
• 修改无线密码为12345678, 加密方式推荐为WPA2, 其他方式经测试仍可使用

完成上述设置后重启路由器

服务端设置

• 主机连接刚刚设置的路由器，推荐采用LAN方式连接，很稳定；亦可采用WLAN方式，即连接上述设置的无线接入点（密码12345678）
• 设置主机的IP为静态ip：192.168.1.2(必须)，如果需要上网，自行配置网关、DNS等。

静态IP设置方式

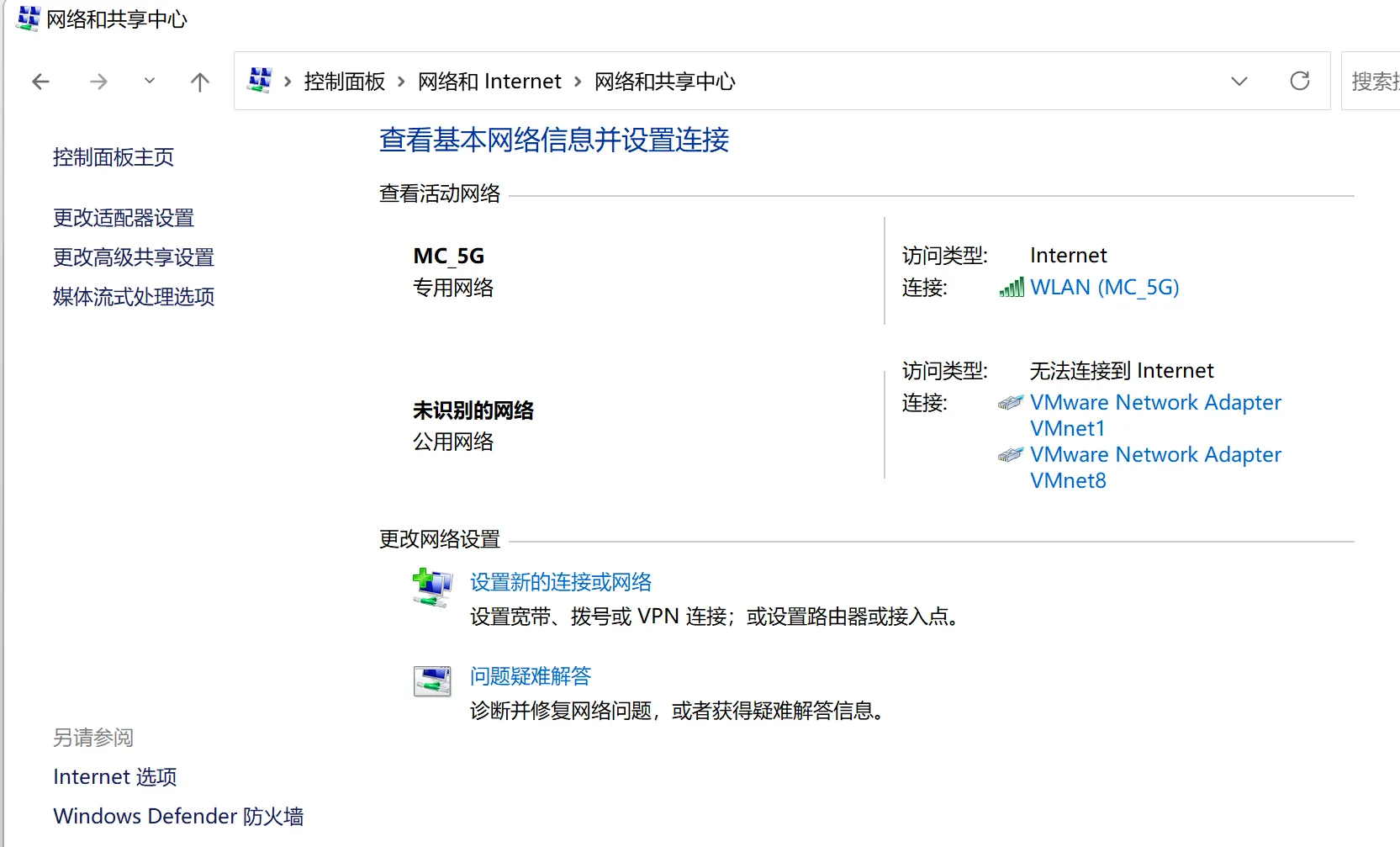

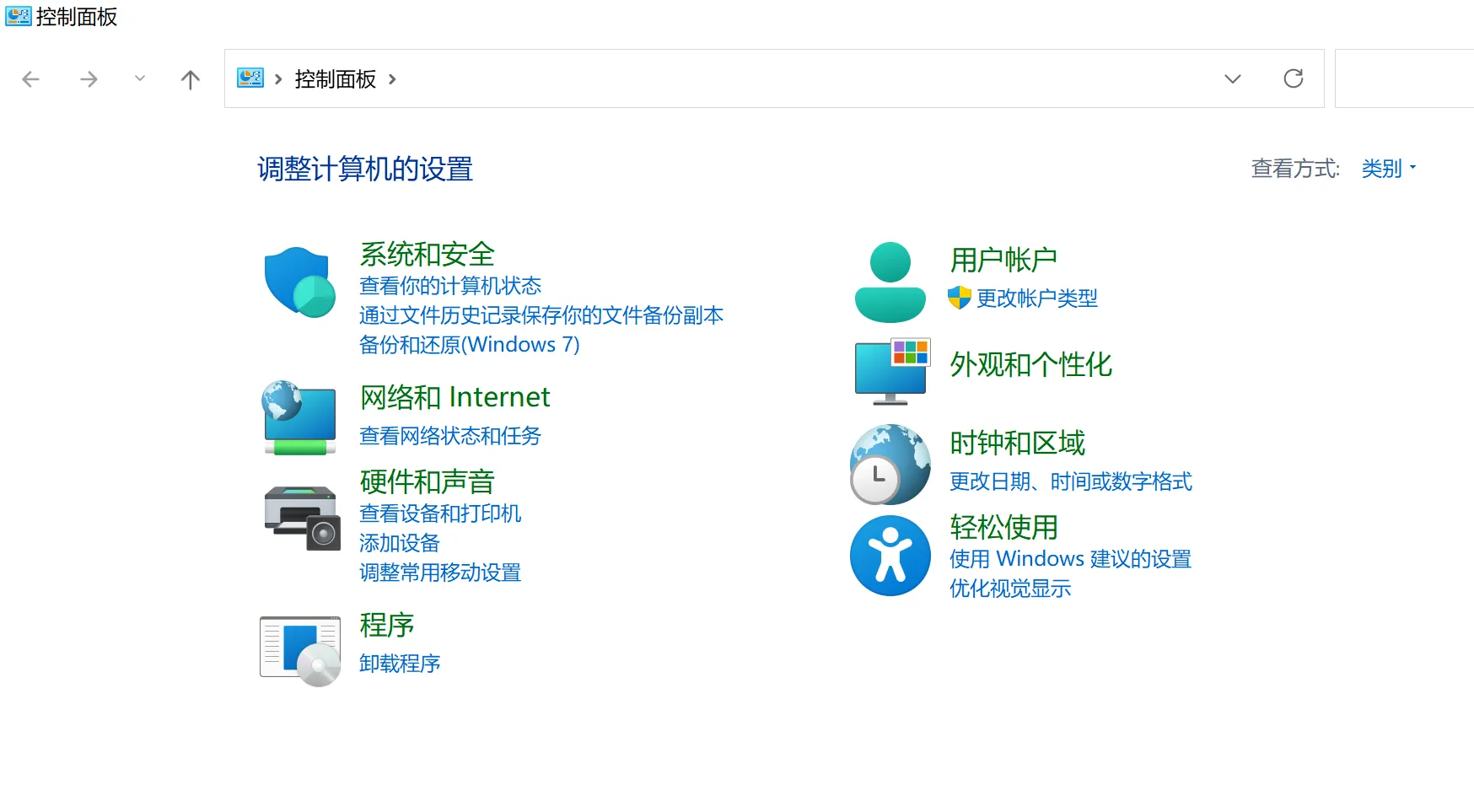

打开控制面板->网络和Internet->更改适配器设置

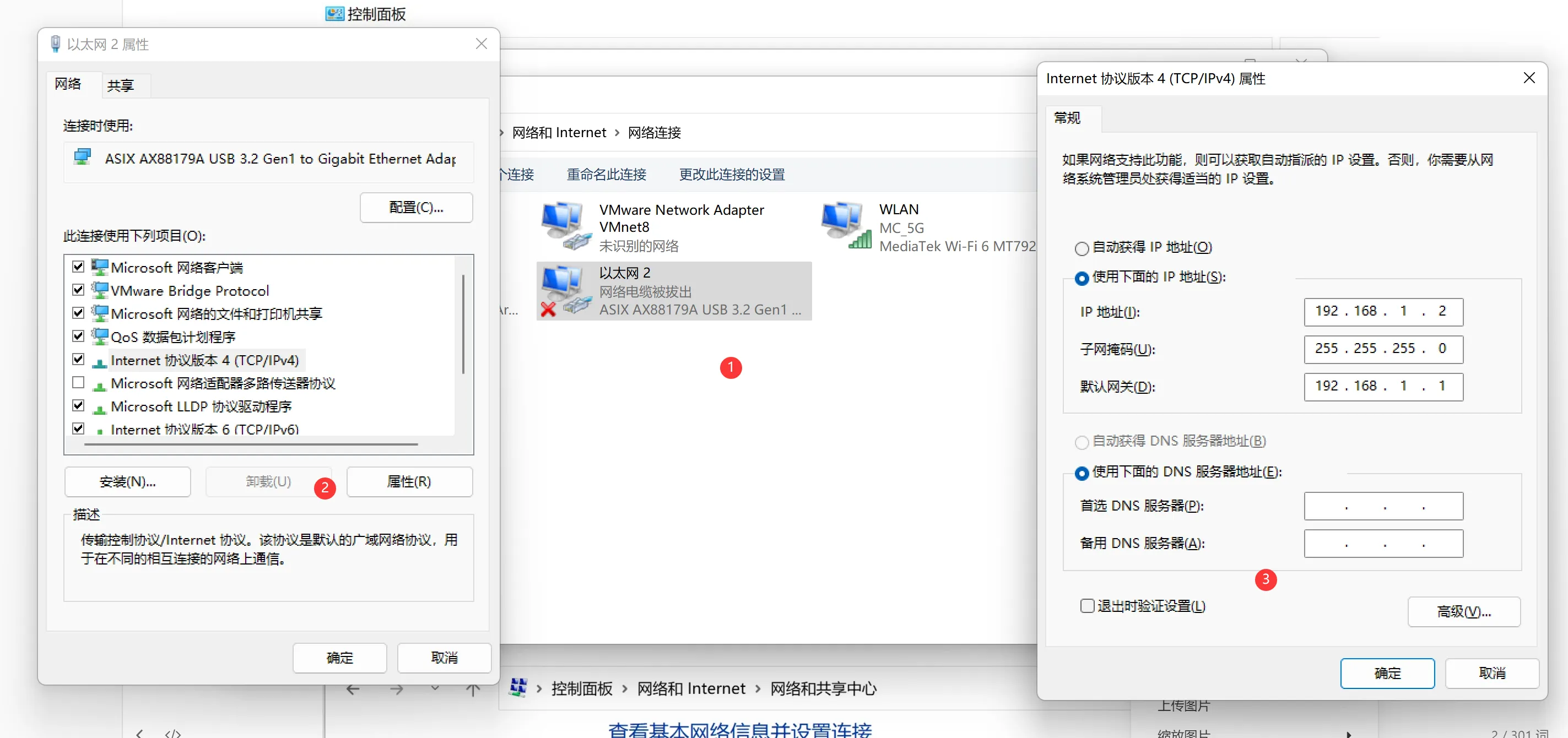

若采用有线连接，右键以太网，点击属性，打开IPV4设置；无线则右键WLAN设置ipv4

注意：

• 此设置为服务器设置，操作手电脑不需要设置
• 静态ip 192.168.1.2
• 设置完成后，此主机将不能使用其他网段的网络（例如，校园网、其他网段路由设备，若有交换机进行相关路由表转发则忽略），如需上网，请重设为自动获取IP（或配置相关参数）

对于无线设置，也可以修改连接对应wifi的属性，设置为静态IP

通过以上步骤，服务端搭建完成

客户端

操作手在自己电脑下载Client,连接网关WIFI或通过网线连接，打开客户端即可（以管理员运行）

Attention： 若出现连接不上，图传连接不上等问题，关闭防火墙再尝试

附录

服务端、客户端下载：

• 官网：RoboMaster产品 裁判系统

现在使用的设备：

• 旧式NUC一台、无线路由器
