zedboard开发板PL与PS通过ddr交互功能验证

通过一段的时间的接触，对zedboard有一定的了解，希望在通过一系列的常用功能的验证加深对zedboard框架的理解和应用水平。

主要参考：http://www.eefocus.com/antaur/blog/16-01/376840_33af3.html，特此表示感谢！

1. 任务描述

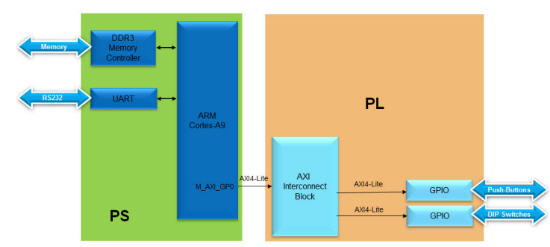

      引用官方实验指导书上的图。

  本实验所需构建的SoC硬件系统需要包含下列功能模块：
    1）ARM Cortex A9的CPU内核（PS）
    2）UART串口通信模块（用于输出信息）
    3）DDR3控制器，用于对FPGA外的DDR3_SDRAM内存进行交互控制，用作PS的内存空间
    4）AXI总线接口控制模块，用于实现CPU与AXI总线外设之间的数据交互
    5）创建2个AXI GPIO模块的实例，分别用来接收拨码开关和按键开关的输入信息。

2. 操作流程
    Step 1：创建Vivado工程
    Step 2：使用IP Integrator创建一个包含ARM内核的SoC系统
    Step 3：实例化2个Xilinx公司提供的AXI GPIO模块
    Step 4：创建GPIO模块的外设连接管脚
    Step 5：生成BitStream文件并将该文件导入到SDK工程中
    Step 6：在SDK工程中创建嵌入式系统工程
    Step 7：软硬件联合调试，下板测试验证。
