第一章 网络互联

1.1网络互联基础

网络分层优点：

• 各层之间是独立的，某一层只需要通过接口使用下一层的服务而不用知道服务实现的具体细节。
• 灵活性好。当对某一层发生变化时，不会影响到其他层。
• 各层通过接口实现上下层通信。
• 促进标准化工作。
• 结构上可分割开。各层都可以采用最合适的技术来实现。

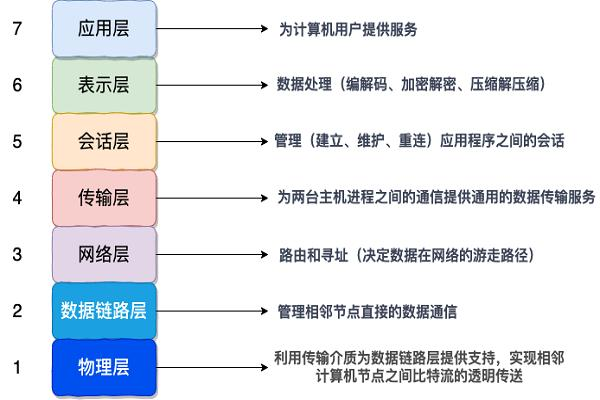

1.2OSI参考模型

1.3冲突、冲突域、广播域

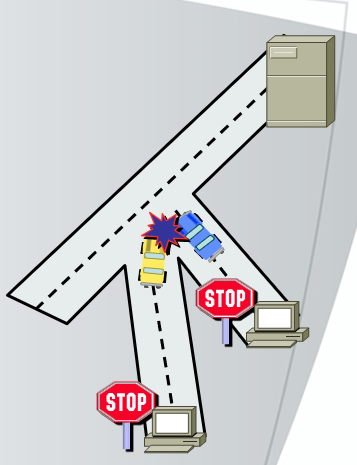

•  冲突：在以太网中，两台设备同时传输数据时，发出的数据帧会发生碰撞，彼此数据都会被破坏。

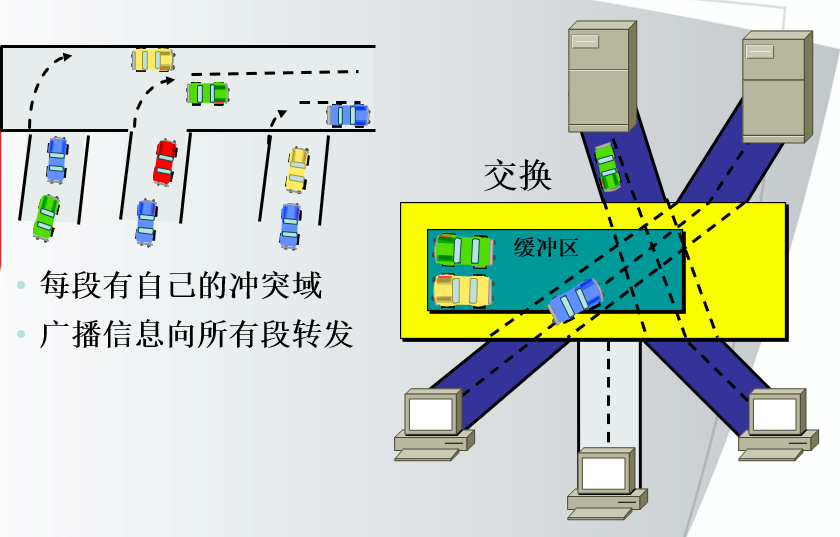

• 冲突域：在某个网段中一台设备发送数据帧后，该网段中的其他设备都必须侦听。交换机每个端口就是一个冲突域。
• 广播域：广播帧传输的范围。一般由路由器来设定边界

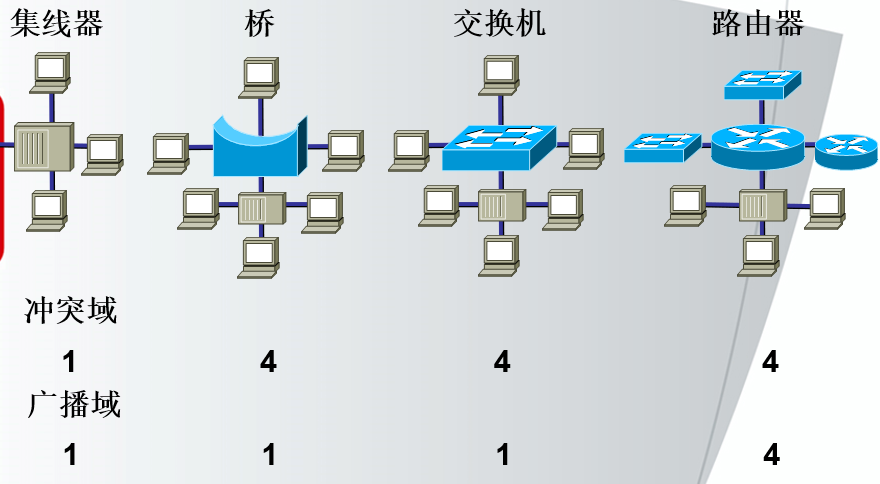

1.4网络设备

①集线器（Hub）：多端口转发器。主要用于对信号进行放大和中继，实现信号远距离传输。但是主机同处于一个冲突域中，带宽利用率低。











②网桥（Bridge）:工作于数据链路层，根据Mac地址表转发主机之间的数据流。缺陷就是接口数目不多且速度较慢。

③交换机（Switch）：工作于数据链路层，根据Mac地址表转发数据帧。每个端口都是一个冲突域。

相较与网桥有以下优点：

• 接口数量更密集（提高带宽利用率）
• 采用专门的ASCI硬件芯片进行高速转发。
• 能够通过VLAN进行隔离（不仅隔离冲突域还能隔离广播域）







④路由器（Router）：工作于网络层，基于IP寻址，通过路由表实现数据转发。

⑤无线AP

• 胖AP：无线AP具有独立的操作系统，可以独立调试无线热点的配置，类似于家用的TP-LINK。
• 瘦AP：无线AP仅具有无线信号发射的功能，命令调试在AC/无线控制器上。用于大型无线网络。

⑥防火墙（FireWall）:用于对网络进行安全访问控制，可看成带有安全功能的路由器。根据特征，可分为包过滤、应用代理、状态检测防火墙；

⑦流控产品：比如上网行为管理、负载均衡、链路优化等。
