做工上佳的苹果PD电源测试主板

created by touchmii 1/19/26-2:13 AM

闲鱼收来的, 看到板子做工不错, 价格49还是挺香的.

板子有一个magsafe2的电源输入口, 八个typec的口, typec端子是苹果定制的规格, 只有簧片没有外套.

照片

板子芯片

1.正面

STM32F407IGH6

CD3215B03

TPS53318DQPR 每路typec 一颗

tps25910 每路typec 五颗

剩下的是mos管和普通的降压ic.

CD3215是ti定制的PD电源芯片

CD3215 is a customized version of TPS65982/86 Texas Instruments power controller.

相关链接: `https://logi.wiki/index.php/CD3215_Bootup_Sequence

2.背面

usb2517 usb hub芯片 7个端口

ti62e mos管

原理

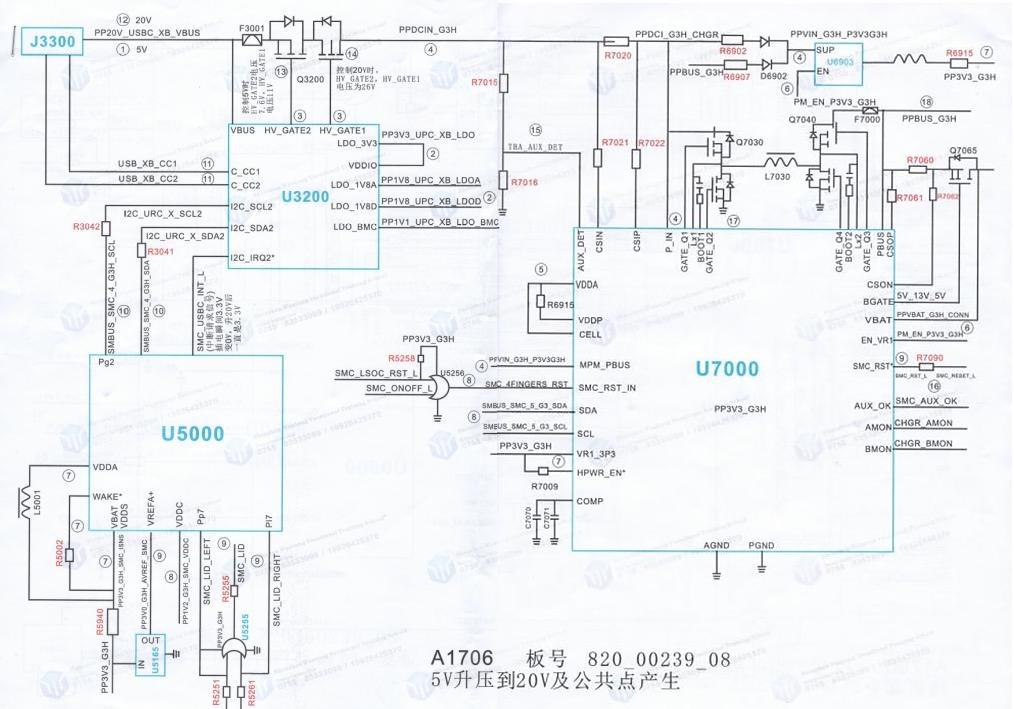

这是苹果电脑的电路图, U7000就是CD3215.

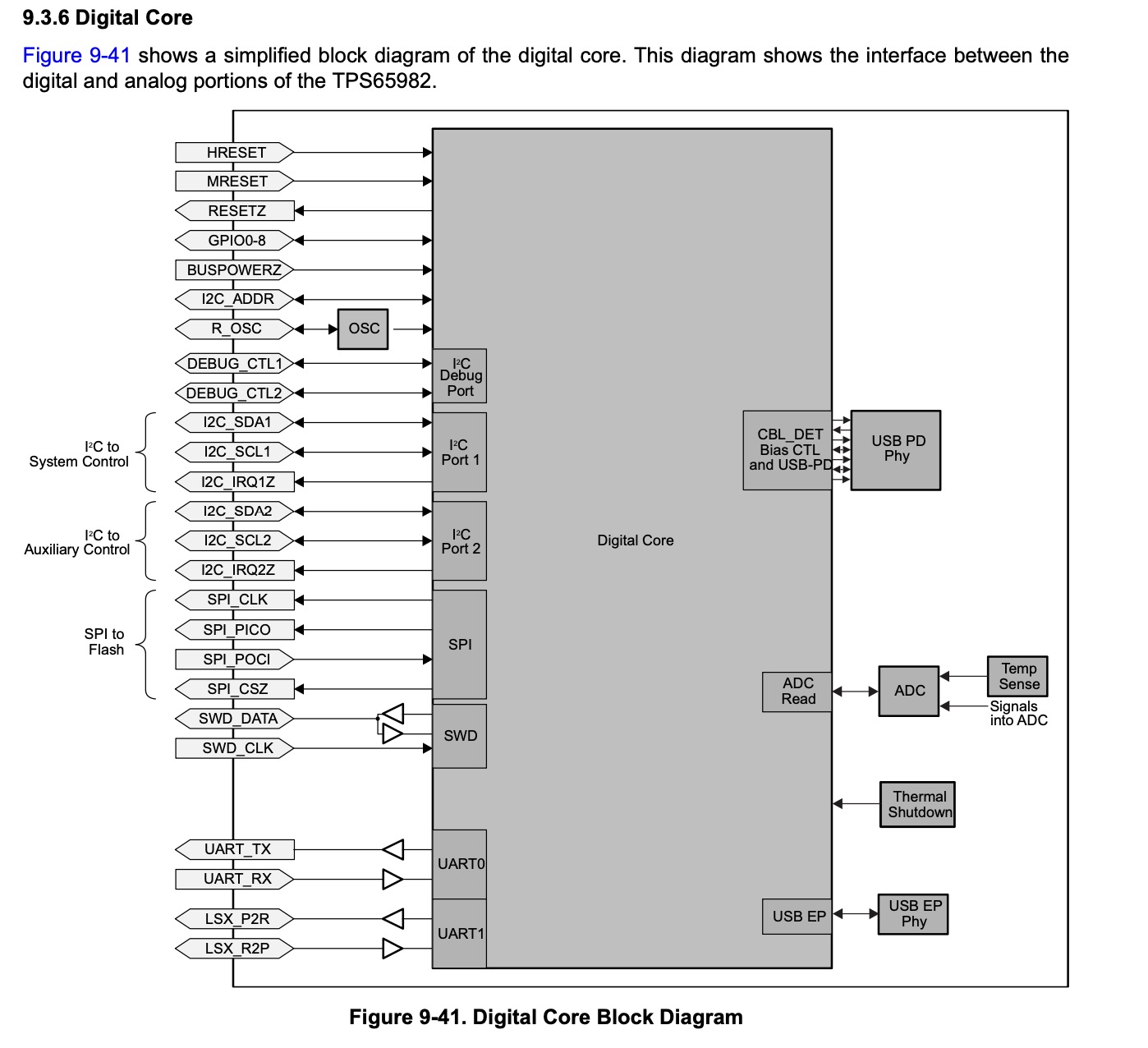

ti手册给出的芯片内部结构图

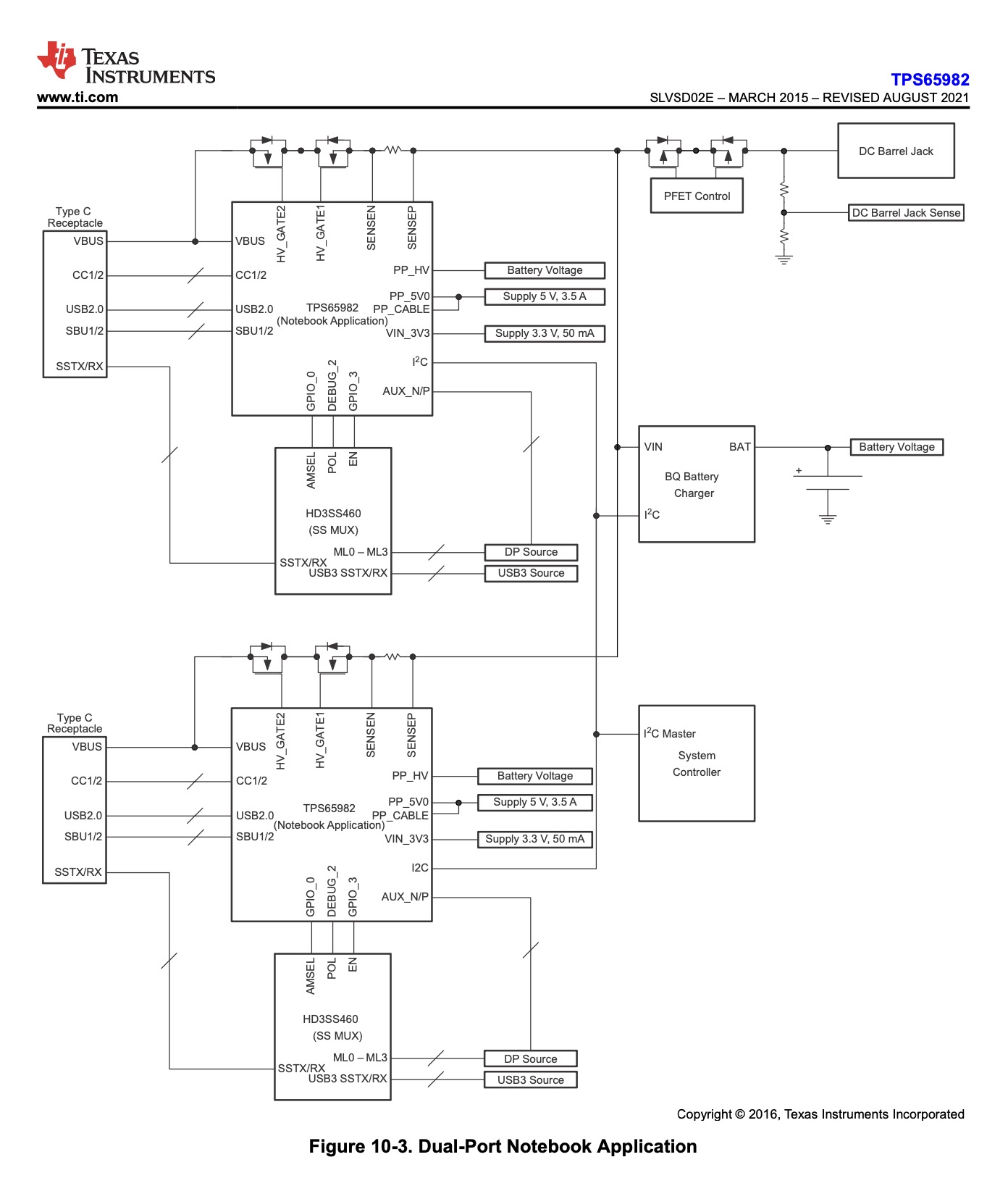

参考应用

根据上面查询到的资料, 合理猜测次电路板的工作原理. 通过两路typec或者magsafe2提供输入母线电压, 20V左右. 然后六路typec输出会把20V降压为供电设备所需的电压, 每路输出的typec都有5颗集成度很高的mod管以及5颗tps25910电源芯片外加一颗tps53318. USB hub芯片应该是连接输入的两路typec和输出的六路typec, 所有cd3215的i2c接口都收stm32f427控制.

测试

magsafe接口侧的两个typec应该是电源输入口, 连接typec的电源板子背面的红色led灯会常亮, 连接magsafe电源led灯也是常亮. 但是其余六个typec并没有供电, 5v电压都没有, 根据pd的标准typec的vbus引脚默认大概是2v根据协商会升压到5v或者9,12,19.

固件提取

在stm32芯片的左侧有个6pin的接口, 猜测是jtag, swd或者串口, 但是尝试无果, 没有获取到任何有用的信息.

jtag的可能性比较小, 因为八颗cd3215并不支持jtag串连, 否则可以跟stm32使用一个jtag口调试. cd3215的调试接口为swd, 应该需要通过芯片上方的探针触点来烧录程序.
