迅为iTOP-Hi3781V730开发板8K超高清+AI算力旗舰-Ubuntu系统功能测试全面验证

迅为电子全新推出的iTOP-Hi3781V730开发板，基于海思Hi3781V730旗舰级8K AI处理器设计，为超高清多媒体、智慧家庭终端及智能音视频设备等场景提供强大平台支撑。



核心性能亮点

强劲CPU：集成8核64位Cortex-A73处理器，搭配多媒体加速引擎NEON与硬件浮点协处理器。

高性能GPU：Mali-G52 MC6 GPU，支持OpenGLES 3.2、Vulkan 1.2，流畅支持4K UI渲染。

独立NPU：内置4TOPS@INT8算力DaVinci AI引擎，赋能AI画质增强、语音识别、智能视觉等场景。

8K超高清：支持8K@60fps解码（AVS3/H.265/AV1/VP9/H.264），4K@60fps编码，全能音视频处理。



软件生态与行业应用

开发板支持Android 12、Buildroot、Ubuntu_lite多系统，源码全开放，便于二次开发与定制。广泛适用于超高清显示与商显、工业控制与人机交互、安防监控与智慧交通、智慧家庭与娱乐、边缘计算与AI终端等场景。





一、系统烧写与启动

本小节测试 Ubuntu 系统。因此需要烧写 Ubuntu 系统镜像，Ubuntu 系统镜像在网盘资料 “iTOP-Hi3781v730 开发板\04_系统镜像\02_Linux 系统镜像\02_ubuntu_lite 镜像”目录下。

系统账号密码为：

账号 root

密码 topeet

系统启动

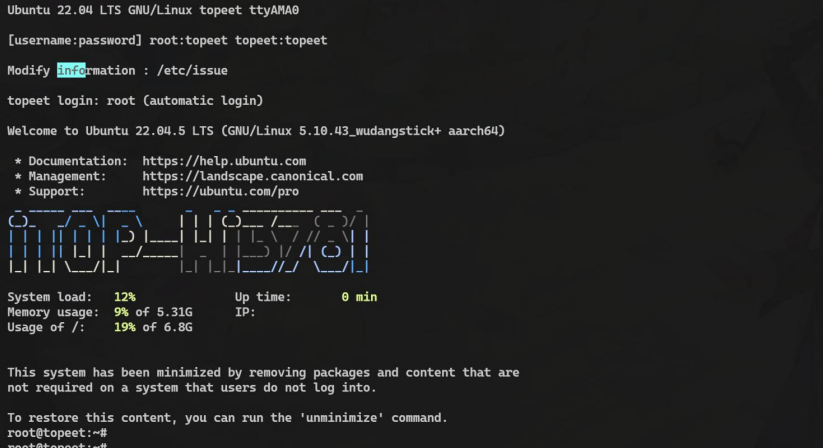

命令行终端显示如下，进入 root 用户。

系统信息查询

查看内核和 cpu 信息，输入如下命令：

uname -a

查看操作系统信息：

cat /etc/issue





有线网测试

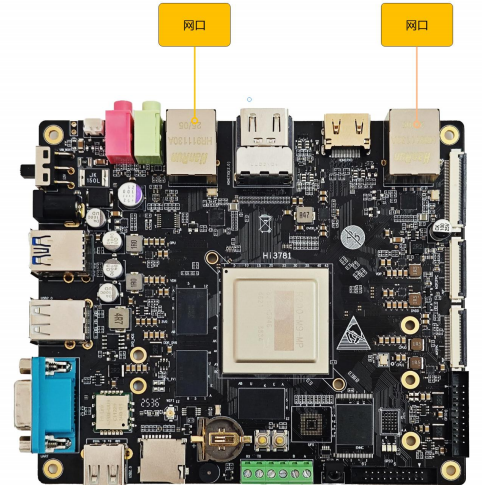

首先准备一个千兆路由器，一根千兆网线，如下图所示，这俩个网口都可以连接外网，将网口通过网线连接到路由器的千兆口。

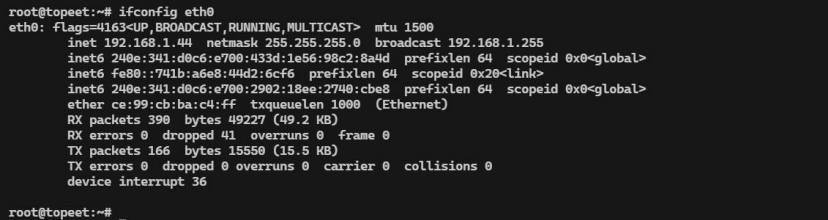

可以根据自己的需求选择连接的网口并使用命令查看网口的 IP，如下图所示：

ifconfig eth0

ifconfig eth1





输入以下命令对网口的连通性测试，俩个网口都支持连接外网。

ping www.baidu.com -I eth0

ping www.baidu.com -I eth1



U 盘测试

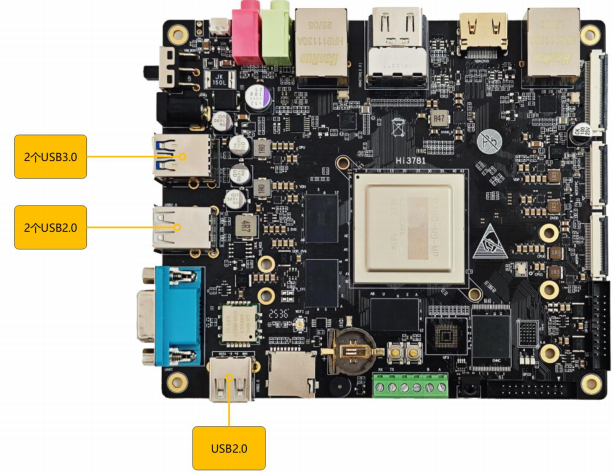

当插入 U 盘以后，U 盘的格式为 FAT32 格式（底板上 3 个 USB 接口都可以插入 U 盘），



1 将 U 盘(U 盘的格式为 FAT32 格式)插到开发板的 usb 接口，串口打印信息如下所示，U盘的设备节点是/dev/sda。U 盘的设备节点不是固定的，根据实际情况来查看设备节点。





2 通过 mount 命令将 U 盘挂载到/mnt/目录下，然后可以通过“df -h”命令查看挂载路径，

mount /dev/sda1 /mnt/

至此 U 盘测试就完成了。



TF 卡测试

1 将 TF 卡插到开发板的 TF 卡插槽，串口打印信息如下图所示，TF 盘的设备节点是 /dev/mmcblk1p1。

2 可以通过 mount 命令将 U 盘挂载到/mnt/sdcard 目录下，然后可以通过“df -h”命令查 看挂载路径，

mount /dev/mmcblk1p1 /mnt/



 Linux 485 测试

本章节配套资料在网盘资料“ iTOP-Hi3781v730 开发板\05_测试程序源码\01_485 测试配套资料”目录下。



485 硬件连接

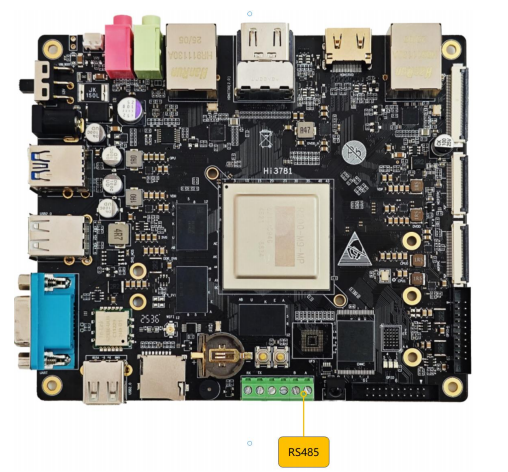

RS485 接口位置如下图所示：

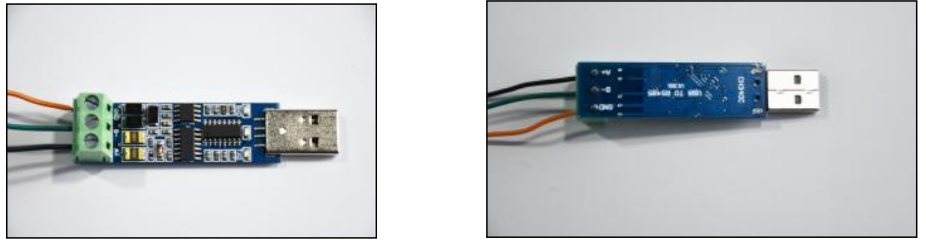

RS485 使用的分别是串口 3，可以通过/dev/ttyAMA3 来控制。接下来使用 USB 转 RS485 模块进行测试（需要自行准备）。USB 转 RS485 模块如下图所示：

将 RS485 接口的 A、B 引脚连接到 USB 转 RS485 模块上，A 接 A，B 接 B，GND 接 GND。

USB 转 RS485 模块的 usb 端口连接到电脑上。



4G 模块测试

配套资料在网盘资料“iTOP-Hi3781v730 开发板\05_测试程序源码\02_4G 模块测试配套资料”目录下。

iTOP-Hi3781v730 开发板上预留了一个 4G 接口，可以连接迅为提供的 EM05-CE 模块（4G模块）。将 4G 模块连接到 iTOP-Hi3781v730 开发板对应接口上，接好天线（4G 模块三根天线），然后插入一张能联网的 SIM 卡。

将 quectel-CM 脚本拷贝到开发板上（Ubuntu 系统/topeet_test/02_4g 目录下默认预置了该程序，可直接使用），如下图所示：



然后执行以下命令运行连接脚本，./quectel-CM &

输入命令“ifconfig”会有 wwan0 出现，

然后输入以下命令，ping 一下百度的 ip，可以看到已经能上网了，如下图所示：

ping www.baidu.com



WIFI 测试

输入以下命令查看网络设备，

nmcli dev

输入以下命令开启 wifi

nmcli r wifi on

输入以下命令扫描 wifi

nmcli dev wifi

输入以下命令连接 wifi

nmcli dev wifi connect "wifi 名" password "密码"

作者连接公司的 wifi，输入以下命令：

nmcli dev wifi connect "1002" password "topeet2015"

然后使用“ifconfig”命令来查看是 WIFI 设备是否获取到了 IP，

然后分别使用以下命令禁止 eth0 和 eth1 设备，

最后使用命令“ping www.baidu.com”来 ping 百度的 ip 地址，如下图所示就成功了。
