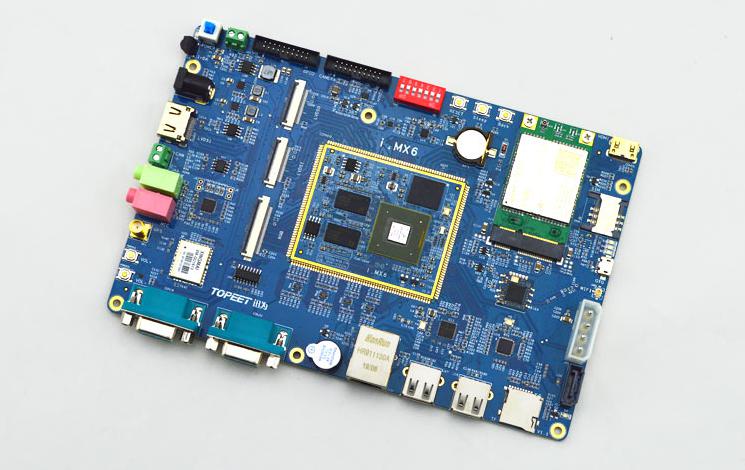

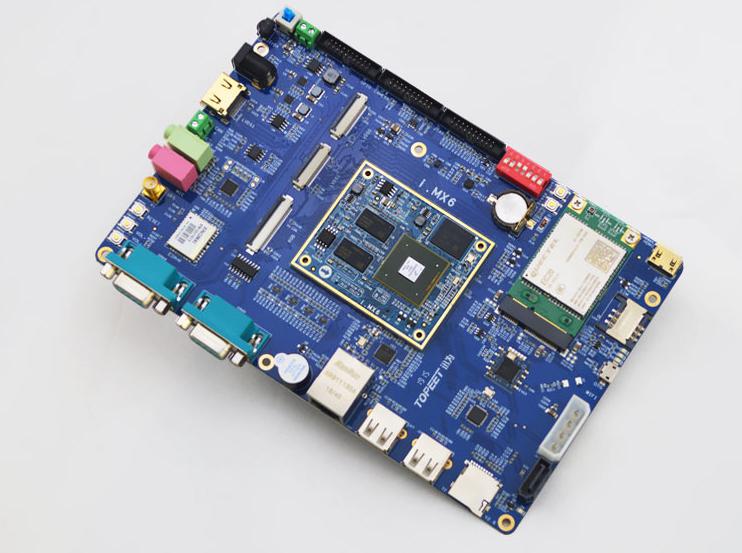

迅为i.MX6Q邮票孔开发板恩智浦工业级邮票孔开发板

采用恩智浦的四核处理器，NXP 四核 i.MX6Q，主频 1 GHz，核心板与底板全工业级，长期稳定供货。



兼容单核，双核，工业级，汽车级，IMX6Q最新PLUS版本，可根据用户需求更换，高端产品无忧。



开发板支持Android 5.1/4.4系统，Linux + Qt4.7/5.7系统，Ubuntu12.04系统，全行业率先发布Android7.1。

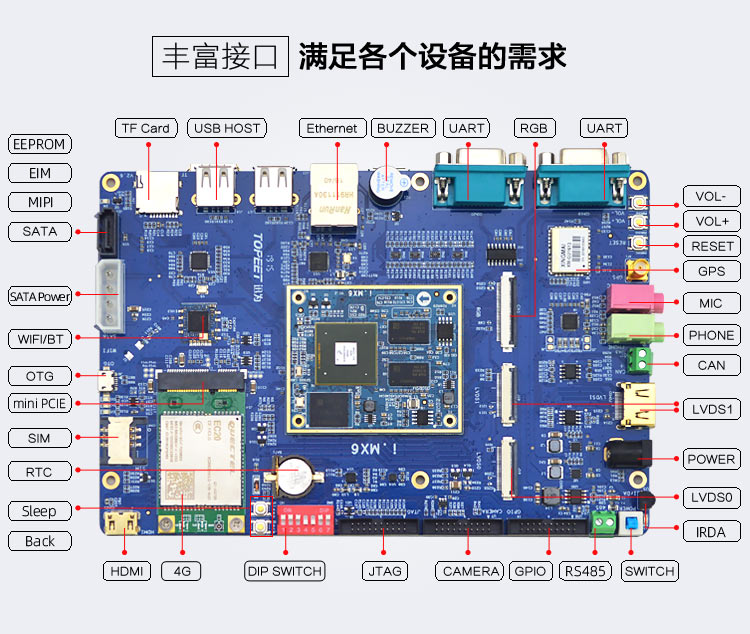

支持 2路 LVDS、1路 RGB、1路 MIPI、1路HDMI接口，液晶屏支持4.3寸、5寸、7寸、9.7寸、10.1寸任意选择。



支持双屏异显，双屏同显：HDMI显示器和屏幕显示不同内容，可以应用于广告机方案，一个屏幕播放广告，另一个屏幕运行Android系统 ！



IMX6Q开发板-板对板连接器方式优势：拆装方便，扩展性好

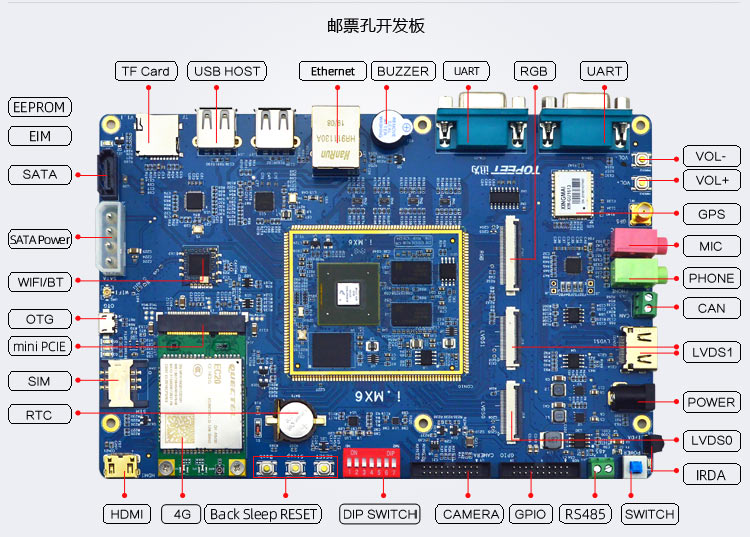

IMX6Q开发板-邮票孔封装优势：适合高震动场合

















核心板参数

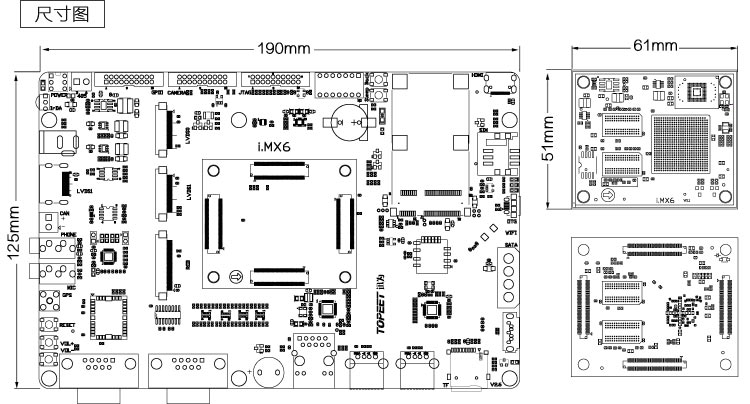

尺寸：51mm*61mm

四核商业级-2G：NXP 四核 i.MX6Q，主频 1 GHz    内存：2GB DDR3；存储：16GB EMMC；SATA接口：支持

双核商业级-1G：NXP 双核精简版 i.MX6DL，主频 1GHz    内存：1GB DDR3；存储：8GB EMMC；SATA接口：不支持

四核工业级-1G：NXP 四核 i.MX6Q，主频 800MHz    内存：1GB DDR3；存储：8GB EMMC；SATA接口：支持

四核Plus版本：NXP 四核 i.MX6Q，主频 1 GHz    内存：2GB DDR3；存储：16GB EMMC；SATA接口：支持

EEPROM：4MB的EEPROM用来存储关键数据

电源管理：内部独立

工作电压：5V

系统支持：Android4.4.2/6.0系统 Linux + Qt4.7/5.7系统 Ubuntu12.04/16.04系统

商业级运行温度：-20℃到+80 ℃

工业级运行温度：-40℃到+85 ℃

引角扩展：引出脚多达320个，满足用户各类扩展需求



扩展参数

千兆以太网：1路自适应千兆以太网

EIM通用总线： 32位数据线全引出

SDIO：3路

JTAG：1路引出（注：邮票孔底板不支持）

SATA：1路

CAMARA：DVP和MIPI接口全引出

LCD：双路LVDS和24位RGB接口

HDMI：1路V1.4

GPIO：引出

矩阵键盘：引出

PWM：3路

I2C：3路

声卡IIS：1路

CAN：2路

USB：HOST+OTG

UART：5路

pcie：1路

SPI：2路
