FFmpeg实战：录制Windows屏幕并用FFmpeg压缩成H.264/H.265并保存

一、概述

　　前面讲过【Qt+Windows录制屏幕并将屏幕录制的BGRA数据保存到本地】。本节就在这一篇的基础上加上【利用ffmpeg的SwsContext将BGRA数据转YUV420P】，并将转换好的YUV420P数据

通过H264/H265编码压缩，然后再存储到本地。

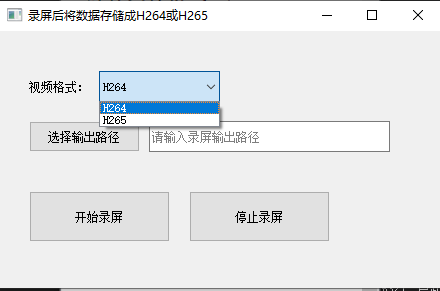

　　工具截图：　

　　

 　　功能介绍：

　　　　1.视频格式可以选择要编码视频的编码格式，目前只能选择H264和H265

　　　　2.输入框中代表录制文件的存储路径

　　　　3.下面两个按钮是开始录制和停止录制

　　　　4.录制的宽高为全屏,也就是电脑屏幕的宽高

二、代码示例

1. 选择编码格式

   void GenerateH26XWindow::onVideoFormatChanged(int pos)
   {
       switch (pos)
       {
       case 0:
           codecId = AV_CODEC_ID_H264;
           break;
       case 1:
           codecId = AV_CODEC_ID_HEVC;
           break;
       }
   }



2. 选择输出文件路径

   void GenerateH26XWindow::choiceOutputFilePathFunc()
   {
       QString filter = "所有文件(*.*)"; //文件过滤器
       QString filePath = QFileDialog::getSaveFileName(this, "选择文件输出目录", "", filter);
       this->outFilePath = filePath;
       this->ui.outputPathEdit->setText(this->outFilePath);
   }



3. 开始录制
   1. 开始录屏

      //开始录屏，开启后可得到屏幕宽高
      TonyCaptureScreen::Get()->outFilePath = filePath;
      TonyCaptureScreen::Get()->Start();



   2. 实例化编码器，创建AVCodecContext并设置参数

      int screenWidth = TonyCaptureScreen::Get()->getWidth();
      int screenHeight = TonyCaptureScreen::Get()->getHeight();
      //编码器
      encoder = new YEncoder();
      auto mContext = encoder->Create(codecId);
      mContext->width = screenWidth;
      mContext->height = screenHeight;
      encoder->set_c(mContext);
      encoder->SetOpt("crf", 18); //恒定速率因子（CRF）



   3. 打开编码器并初始化像素格式转换上下文
      1. 　　

         encoder->Open();
         encoder->InitSwsCtx();

         　　

   4. 初始化文件写入磁盘工具，并开启写入线程

      //文件写入工具
      writer = BinaryFileWriter::Create();
      writer->Init(filePath.toStdString());
      // 创建并启动后台线程
      renderThread = std::make_unique<std::thread>(&GenerateH26XWindow::Save, this);



      • 保存方法的代码如下

        void GenerateH26XWindow::Save()
        {
            int count = 0;
            auto frame = encoder->CreateFrame();
            while (isSaveing)
            {
                std::list<char*> mList = TonyCaptureScreen::Get()->getScreenDataList();
                if (!mList.empty())
                {
                    char* data = mList.front();
                    frame->pts = count;
                    encoder->scale((uint8_t*)data, frame);
                    auto pkt = encoder->Encode(frame);
                    if (pkt)
                    {
                        writer->Write((char*)pkt->data, pkt->size);
                        av_packet_free(&pkt);
                    }
                    mList.pop_front();
                    count++;
                }
            }
            //取出编码缓冲区中的数据，也就是最后几帧
            auto pkts = encoder->End();
            for (auto pkt : pkts)
            {
                writer->Write((char*)pkt->data, pkt->size);
                av_packet_free(&pkt);
            }
            encoder->set_c(nullptr);
            if (frame)
            {
                av_frame_free(&frame);
            }
            qDebug() << "数据保存结束";

        }

4. 停止录制

   void GenerateH26XWindow::closeEvent(QCloseEvent* event) {
       event->accept();  // 接受关闭事件（允许关闭）
       if (isClickedRecord) {
           TonyCaptureScreen::Get()->Stop();
           isSaveing = false;
           if (renderThread && renderThread->joinable()) {
               renderThread->join();
           }
           if (writer) {
               writer->Close();
               writer = nullptr;
           }
           if (encoder) {
               encoder->Release();
               delete encoder;
               encoder = nullptr;
           }

       }
       qDebug() << "窗口已关闭";
   }

   5.编解码封装工具类

   #include "YEncoder.h"
   #include <QDebug>
   extern "C"
   {
   #include "libavcodec/avcodec.h"
   #include "libswscale/swscale.h"
   #include "libavutil/avutil.h"
   #include "libavutil/opt.h"
   }

   /// <summary>
   /// 输出错误日志
   /// </summary>
   /// <param name="err"></param>
   static void PrintErr(int err)
   {
       char buf[1024] = { 0 };
       av_strerror(err, buf, sizeof(buf) - 1);
       qDebug() << buf;
   }

   //////////////////////////////////////////
   /// 创建编码上下文
   /// @para codec_id 编码器ID号，对应ffmpeg
   /// @return 编码上下文 ,失败返回nullptr
   AVCodecContext* YEncoder::Create(int codec_id)
   {
       //1 找到编码器
       auto codec = avcodec_find_encoder((AVCodecID)codec_id);
       if (!codec)
       {
           qDebug() << "avcodec_find_encoder failed!" << codec_id << endl;
           return nullptr;
       }
       //创建上下文
       auto c = avcodec_alloc_context3(codec);
       if (!c)
       {
           qDebug() << "avcodec_alloc_context3 failed!" << codec_id << endl;
           return nullptr;
       }
       //设置参数默认值
       c->time_base = { 1,25 };
       c->pix_fmt = AV_PIX_FMT_YUV420P;
       //c->pix_fmt = AV_PIX_FMT_RGBA;
       c->thread_count = 16;
       return c;
   }

   //////////////////////////////////////////
   /// 设置对象的编码器上下文 上下文传递到对象中，资源由YEncoder维护
   /// 加锁 线程安全
   /// @para c 编码器上下文 如果mContext不为nullptr，则先清理资源
   void YEncoder::set_c(AVCodecContext* c)
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (mContext)
       {
           avcodec_free_context(&mContext);
       }
       this->mContext = c;
   }

   bool YEncoder::SetOpt(const char* key, const char* val)
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return false;
       auto re = av_opt_set(mContext->priv_data, key, val, 0);
       if (re != 0)
       {
           qDebug() << "av_opt_set failed!";
           PrintErr(re);
       }
       return true;
   }

   bool YEncoder::SetOpt(const char* key, int val)
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return false;
       auto re = av_opt_set_int(mContext->priv_data, key, val, 0);
       if (re != 0)
       {
           qDebug() << "av_opt_set failed!";
           PrintErr(re);
       }
       return true;
   }

   //////////////////////////////////////////////////////////////
   /// 打开编码器 线程安全
   bool YEncoder::Open()
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return false;
       auto re = avcodec_open2(mContext, NULL, NULL);
       if (re != 0)
       {
           PrintErr(re);
           return false;
       }
       return true;
   }

   //////////////////////////////////////////////////////////////
   /// 编码数据 线程安全 每次新创建AVPacket
   /// @para frame 空间由用户维护
   /// @return 失败范围nullptr 返回的AVPacket用户需要通过av_packet_free 清理
   AVPacket* YEncoder::Encode(const AVFrame* frame)
   {
       if (!frame)return nullptr;
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return nullptr;

       //发送到编码线程
       auto re = avcodec_send_frame(mContext, frame);
       if (re != 0)return nullptr;
       auto pkt = av_packet_alloc();
       //接收编码线程数据
       re = avcodec_receive_packet(mContext, pkt);
       if (re == 0)
       {
           return pkt;
       }
       av_packet_free(&pkt);
       if (re == AVERROR(EAGAIN) || re == AVERROR_EOF)
       {
           return nullptr;
       }
       if (re < 0)
       {
           PrintErr(re);
       }
       return nullptr;

   }

   //////////////////////////////////////////////////////////////
   //返回所有编码缓存中AVPacket
   std::vector<AVPacket*> YEncoder::End()
   {
       std::vector<AVPacket*> res;
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return res;
       auto re = avcodec_send_frame(mContext, NULL); //发送NULL 获取缓冲
       if (re != 0)return res;
       while (re >= 0)
       {
           auto pkt = av_packet_alloc();
           re = avcodec_receive_packet(mContext, pkt);
           if (re != 0)
           {
               av_packet_free(&pkt);
               break;
           }
           res.push_back(pkt);
       }
       return res;
   }

   ///////////////////////////////////////////////////////////////
   //根据AVCodecContext 创建一个AVFrame，需要调用者释放av_frame_free
   AVFrame* YEncoder::CreateFrame()
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return nullptr;
       auto frame = av_frame_alloc();
       frame->width = mContext->width;
       frame->height = mContext->height;
       frame->format = mContext->pix_fmt;
       auto re = av_frame_get_buffer(frame, 0);
       if (re != 0)
       {
           av_frame_free(&frame);
           PrintErr(re);
           return nullptr;
       }
       return frame;
   }

   //像素格式转换
   void YEncoder::InitSwsCtx()
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return;
       swsCtx = sws_getCachedContext(swsCtx,
           mContext->width, mContext->height, AV_PIX_FMT_BGRA,//输入的宽高及像素格式
           mContext->width, mContext->height,//输出的宽高
           AV_PIX_FMT_YUV420P,//输出的像素格式
           SWS_BILINEAR,//双线性插值算法
           0, 0, 0
       );
       if (!swsCtx)
       {
           qDebug() << "sws_getCachedContext failed!";
       }
   }

   void YEncoder::scale(uint8_t* inData, AVFrame* frame)
   {
       std::unique_lock<std::mutex>lock(mMutex);
       if (!mContext)return;

       const uint8_t* srcData[AV_NUM_DATA_POINTERS];
       srcData[0] = inData;
       int srcLines[AV_NUM_DATA_POINTERS];
       srcLines[0] = mContext->width * 4;
       int ret = sws_scale(swsCtx
           , srcData, srcLines, 0, mContext->height,
           frame->data, frame->linesize
       );
       if (ret <= 0)
       {
           PrintErr(ret);
       }
   }
   void YEncoder::Release()
   {
       if (swsCtx)
       {
           sws_freeContext(swsCtx);
           swsCtx = nullptr;
       }
   }

   YEncoder::YEncoder()
   {

   }

   YEncoder::~YEncoder()
   {
   }
