企业云盘手机资料在线存储架构设计

前些年做某机关项目时设计和开发的一个线上云存储架构，核心功能为：

1，  网络硬盘，文件上传下载，客户端文件管理，支持文本，二进制文件传输。

2，  文件系统权限控制（目录管理，文件只读，读写，修改，删除，共享，推送）。

3，  文件增量上传，下载。

4，  本地终端文件夹同步。

5，  文件版本控制，（版本快照，历史回溯）。

6，  在线编辑，个人笔记本，工作组笔记本，协同文档编辑。

7，  搜索引擎，提供类似百度搜索体验内容（自动补全，关键字着色，条件组合，热点）



规模要求：

5000+在线用户 。

10M用户访问/天。

频繁读写，高网络带宽要求。



文件管理：

用户通过文件管理客户端管理线上文件夹，基本功能是当前用户的空间及文件管理，与本地操作系统文件管理功能实现相当，本章节不过多描述。



文件上传：

用户通过本地客户端同步本地文件，基本实现是把本地文件直接上传到线上，

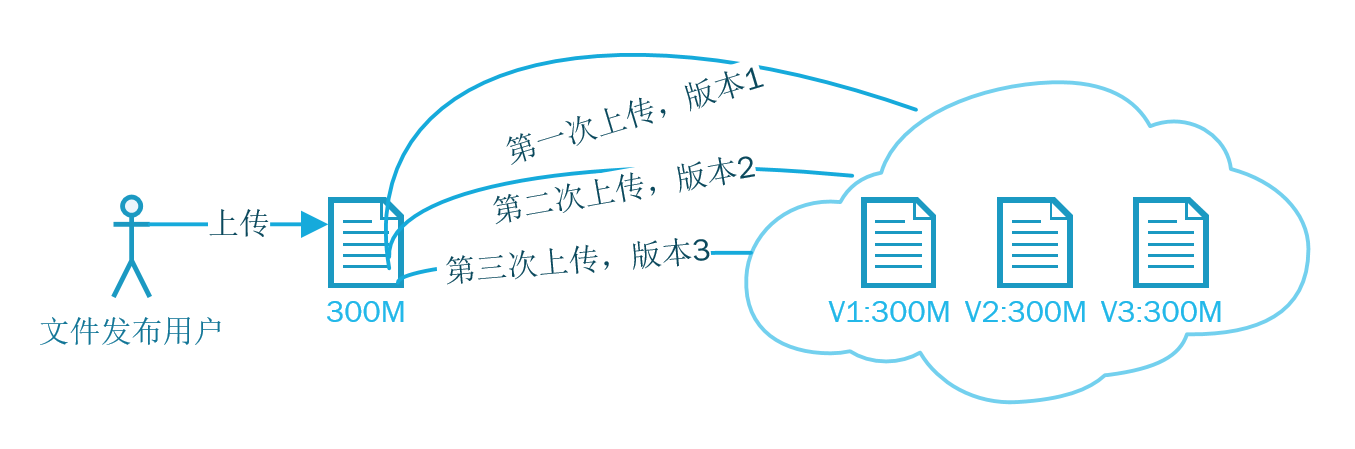

方法1场景如下：

1)      用户上传300M文件到线上，存储在云端。

2)      修改后的数据文件仍然是300M，第二次上传到线上， 存储在云端，不覆盖之前的版本V1，另存一份新文件，记录为版本V2。

3)      再次少量修改后的数据文件仍然是300M，第三次上传到线上， 存储在云端，不覆盖之前的版本V1和V2，另存一份新文件，记录为版本V3。





本方法消耗900M网络带宽以及900M存储空间。

改进后方法2：

把文件进行切割，把大文件切成小文件，假设超过64M的每个文件都切割成10份，每一份文件分块都计算唯一的哈希值，哈希值会同步记录在本地客户端和服务器元数据库中，用于比对每一块文件分块的变化情况。每一份文件分块都会存储在在线存储云当中，并有版本号记录。

场景如下：

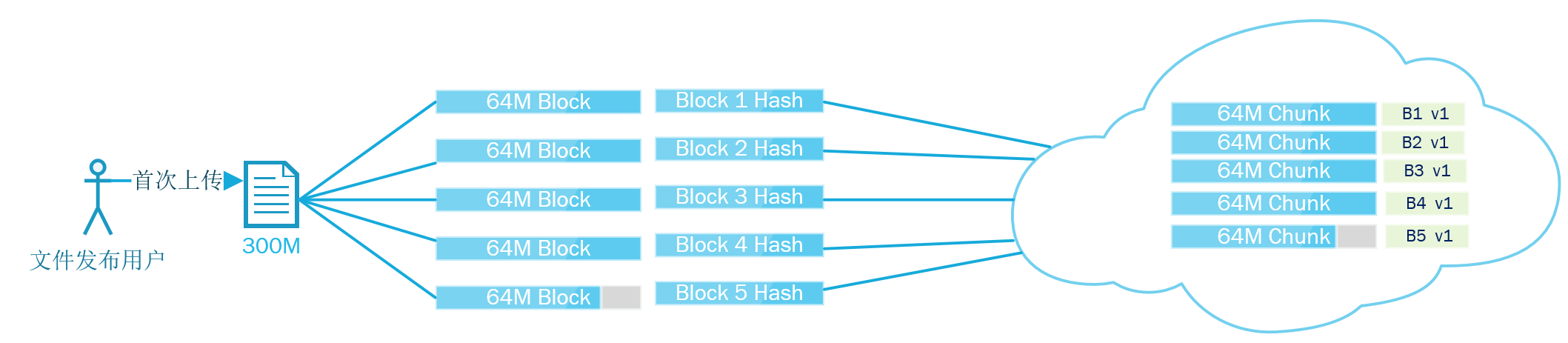

1）  用户上传300M文件到线上，本地客户端拆分文件，计算哈希值，并存储在云端。

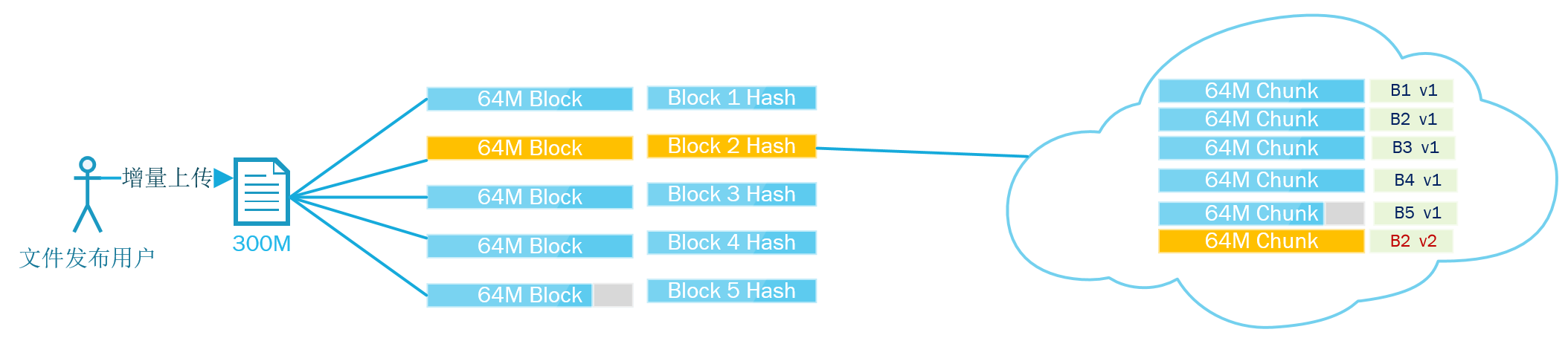

2）  修改后的数据文件仍然是300M，经过比对，只有其中一个数据块发生变化，第二次上传到线上时，只有64M的数据流量， 存储在云端时，只占用64M的数据空间，新的数据块不覆盖之前的版本V1，另存一份新文件，记录为版本V2。





3）  再次轻微修改后的数据文件仍然是300M，经过比对，仍然只有其中一个数据块发生变化，第三次上传到线上时，只有64M的数据流量， 存储在云端时，只占用64M的数据空间，新的数据块不覆盖之前的版本V1和V2，另存一份新文件，记录为版本V3。

本方法消耗428M网络带宽以及428M存储空间。

方法2同时解决以下问题：

    1）  高效率存储

    2）  高效率使用传输带宽

    3）  实现增量文件管理

    4）  文件多版本管理

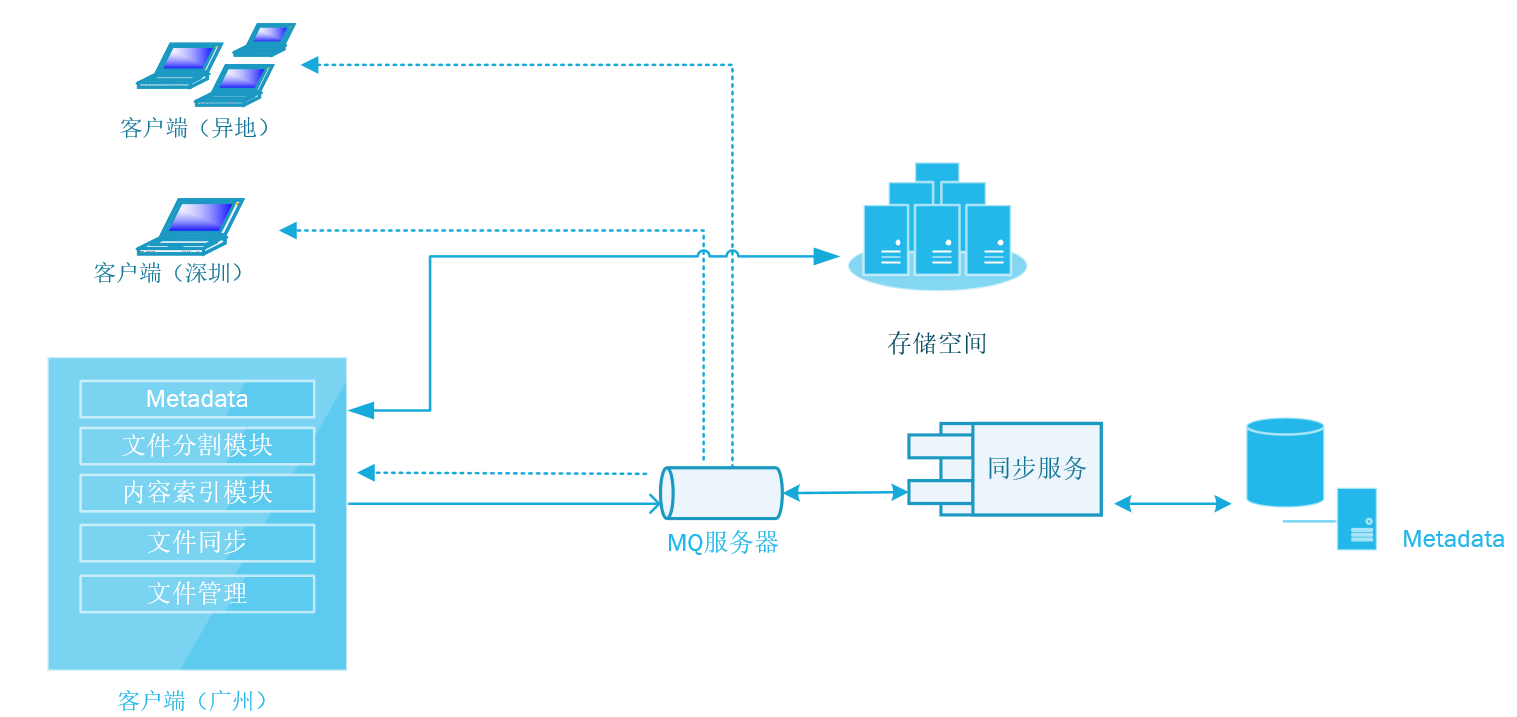

文件同步服务：





文件同步是指多客户端、终端之间的文件同步，例如用户在本地更新上传文件，那么其它设备（手机APP、Desktop应用，Linux 服务进程）会收到更新通知，并能通过本地应用进行自动更新，实现一处修改，处处同步，高度一致。

MQ服务器就是起到异步高并发的文件更新或上传消息通知机制。





元数据

元数据记录了文件在线存储后的信息，特别是文件拆分后，会产生多个数据块，关键的几个字段是BLOCK_ID，BLOCK_ORDER,VERSION,客户端的数据块拆分和拼接都需要用到这些信息。

{
 BLOCK_ID:"string",
 BLOCK_ORDER:"number",
 object:{
   version:"number",
   is_folder:"boolean",
   modified:"number",
   file_name:"string",
   file_extention:"string",
   file_size:"number",
   file_path:"string",
   user:{
            user_id:"string",
            email:"string",
            quota_limit:"number",
            quota_used:"number",
            device:{
                         device_id:"string"
                   }
         }
       }

}

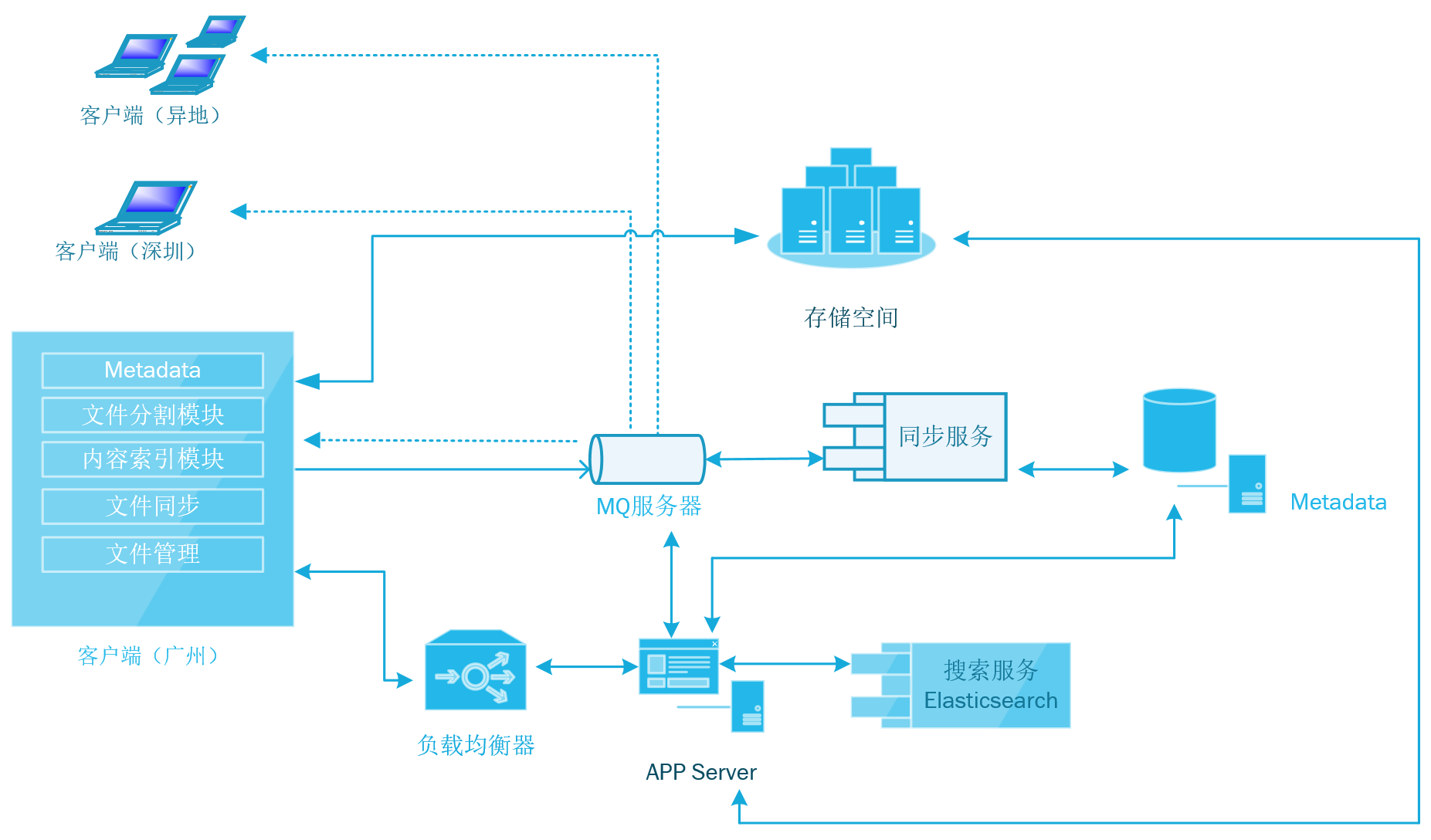

整体构架图





客户端：负责本地文件管理，拆分，拼接，版本对比，索引内容计算，同步，元数据管理，对本地数据文件进行一定程度的处理，把部分计算能力分散在计算中心以外。

同步服务：多客户端高并发异步处理缓冲区，消息内容包括文件更新通知，系统事件通知。

APP服务：负责文件管理，在线编辑，共享，分享，个人空间管理，系统流量信息统计，账户管理，版本管理，在线查看，标签管理，系统通知，热点顶置，文件碎片管理。

搜索服务：对线上存储的内容进行索引，可快速搜索线上文档的内容，提供快照，高亮提示，内容搜索范围包括本文、docx、xlsx、PPT、PDF*、图片、标签，并支持按创建日期、修改日期、上传用户、群组、文件密级等组合条件进行自定义搜索。

存储空间：支持FTP、HTTPS、SMB、ATP等传输协议，支持EXT4、HDFS、S3、阿里云等存储空间。具备冗余、高可用，灾备，高扩展等特性。
