基于STM32的智能小区充电桩系统研究
摘要：本文聚焦基于STM32的智能小区充电桩系统，阐述其设计背景与意义，分析系统功能需求，详细介绍硬件选型与电路设计、软件架构与开发流程，展示系统测试结果并分析，最后探讨应用前景与改进方向，旨在为智能小区充电桩发展提供参考。
关键词：STM32；智能小区充电桩；硬件设计；软件架构；环境测试
第一章 绪论
1.1 研究背景与意义
随着新能源汽车保有量持续攀升，充电桩作为其关键配套设施，需求日益迫切。传统充电桩功能单一，仅供应基础充电服务，难以满足现代智能小区对充电设施安全性、便捷性和智能化的要求。基于STM32的智能小区充电桩体系应运而生，它不仅能高效完成充电任务，还可通过多种传感器实时监测环境信息，借助网络实现远程监控与管理，为小区居民提供更优质、安全的充电体验，对推动新能源汽车普及和智能小区建设具有重要意义。
1.2 国内外研究现状
国外在智能充电桩领域起步较早，技能相对成熟。一些发达国家已构建完善的智能充电网络，充电桩具备智能计费、远程监控、故障预警等功能，且与智能电网深度融合，实现电力的高效调配。例如，特斯拉在美国布局的超级充电站网络，不仅充电速度快，还利用智能系统为用户给予实时充电信息和导航服务。
国内智能充电桩产业虽发展迅速，但在智能化水平和机制集成度上与国外存在差距。部分充电桩仅实现主要充电功能，缺乏对充电环境的全面监测和远程管理能力。不过，近年来国内企业和科研机构加大研发投入，取得了一些成果，如部分充电桩实现了与手机APP的连接，用户可远程查看充电状态，但在多传感器融合和智能决策方面仍有提升空间。
1.3 论文结构安排
本文围绕基于STM32的智能小区充电桩系统展开研究。首先分析系统功能需求，为设计供应依据；接着进行硬件选型与电路设计，确保平台稳定运行；然后阐述软件架构与开发流程，构建系统各项功能；之后展示系统测试结果并分析，验证体系性能；最终探讨环境应用前景与改进方向，为后续研究提供参考。
第二章 系统能力需求分析
2.1 车辆进出管理需求
在智能小区中，准确记录车辆进出数量对于充电桩的合理应用和管理至关重要。通过光电传感器采集车辆出入信息，可实时掌握充电桩的使用情况，避免车辆长时间占用充电桩，提高充电桩的应用效率。同时，为小区物业提供数据承受，便于进行充电桩的规划和维护。
2.2 环境监测需求
小区充电环境复杂，温湿度和危险气体浓度等因素会影响充电安全和设备寿命。SHT-30温湿度传感器可实时采集环境温湿度信息，MQ-7一氧化碳传感器能判断危险气体是否超标。当环境参数超出安全范围时，系统及时报警，采取相应措施，保障充电过程的安全。
2.3 信息显示与报警需求
OLED显示屏可直观显示进出车辆个数、温湿度信息和一氧化碳浓度等关键信息，方便用户和管理人员实时了解充电桩运行状态。蜂鸣器报警特性则能在温湿度、危险气体超过阈值范围时及时发出警报，提醒相关人员处理，增强架构的安全性和可靠性。
2.4 远程监控与管理需求
随着物联网技术的发展，远程监控与管理成为智能充电桩的重要需求。通过机智云APP，用户可远程监视充电桩数据、设置阈值和控制报警模式开关，实现便捷的充电管理。小区物业也可利用远程监控及时掌握充电桩运行情况，进行远程维护和故障排除，提高管理效率。
第三章 系统硬件设计
3.1 主控芯片选型与介绍
本系统选用STM32F103RCT6最小系统板作为主控芯片。该芯片基于ARM Cortex-M3内核，具有高性能、低功耗、丰富的外设接口等优点。其工作频率最高可达72MHz，拥有512KB的Flash存储器和64KB的SRAM，能满足系统对数据处理和存储的需求。同时，它具备多个通用定时器、USART、SPI、I2C等外设接口，方便与各种传感器和模块进行通信，为平台的功能实现献出了坚实的基础。
3.2 传感器模块设计
3.2.1 光电红外传感器
光电红外传感器用于采集车辆进出数量。它由红外发射管和接收管组成，发射管发射红外线，当车辆经过时遮挡红外线，接收管接收到的信号发生变化，凭借检测该变化可判断车辆进出。将传感器的VCC和GND分别连接到STM32的3.3V电源和地线上，DO引脚连接到STM32的一个GPIO输入引脚，如PA0，实现车辆进出信号的采集。
3.2.2 SHT-30温湿度传感器
SHT-30温湿度传感器基于CMOSens®传感器芯片，具有高智能性、可靠性和高精度。它可通过IIC接口与STM32通信，工作电压为2.4V - 5.5V（推荐3.3V），测温范围为-40 - 125℃，湿度范围为20%RH - 80%RH，温度精度达±0.3℃，湿度精度为±2%RH。通过ADDR引脚选择I2C地址，实验中应用默认地址0x44。在单次数据采集模式下，主机发送测量命令后，传感器完成测量并返回温度和湿度数据，主机读取数据并进行处理。
3.2.3 MQ-7一氧化碳传感器
MQ-7一氧化碳传感器采用金属氧化物半导体技术，用于检测环境中的一氧化碳浓度。当检测到CO时，其电阻发生变化，输出不同的电压信号。传感器有VCC、GND、AOUT和DOUT引脚，VCC接STM32的5V电源，GND接地，AOUT接STM32的ADC引脚（如PA0）用于读取模拟信号。传感器应该2分钟左右的预热时间，工作电压为5V。通过对ADC读取的电压值进行计算，可得到一氧化碳浓度。
3.3 显现与报警模块设计
3.3.1 OLED显示屏
OLED显示屏采用4针I2C协议与STM32连接，用于显现进出车辆个数、温湿度信息和一氧化碳浓度等信息。它具有自发光、对比度高、视角广等优点，能清晰显示各种信息。通过编写相应的驱动程序，将采集到的数据在OLED屏幕上实时显示，方便用户和管理人员查看。
3.3.2 蜂鸣器
蜂鸣器作为报警装置，当温湿度、危险气体超过阈值范围时发出警报。将蜂鸣器的正极连接到STM32的一个GPIO引脚，负极接地。通过控制GPIO引脚的电平，使蜂鸣器发出不同频率和时长的声音，完成报警作用。
3.4 通信模块设计
体系经过Wi-Fi模块实现与机智云APP的通信。Wi-Fi模块将STM32采集到的数据上传到云端，同时接收APP发送的控制指令。选用合适的Wi-Fi模块，如ESP8266，它具有成本低、功耗低、易于集成等优点。通过AT指令或使用专门的库函数，实现STM32与Wi-Fi模块的通信，进而实现与APP的资料交互。
第四章 系统软件设计
4.1 软件架构概述
系统软件采用模块化设计，重要包括传感器数据采集模块、数据处理模块、显示模块、报警模块和通信模块等。各模块之间相互独立，通过定义好的接口进行数据交互，提高了软件的可维护性和可扩展性。
4.2 开发环境与工具
运用Keil MDK作为开发环境，它是一款常用的ARM开发工具，支持STM32系列芯片的编写。通过STM32CubeMX工具进行引脚配置、时钟树配置和外设初始化，生成初始化代码，提高开发效率。同时，运用J-Link等调试器进行程序的下载和调试。
4.3 各模块软件达成
4.3.1 传感器数据采集模块
对于光电红外传感器，利用初始化GPIO引脚为输入模式，读取引脚状态来判断车辆进出。对于SHT-30温湿度传感器，按照其通信协议，通过IIC接口发送测量命令，读取传感器返回的温度和湿度数据。对于MQ-7一氧化碳传感器，初始化ADC，读取ADC值并转换为一氧化碳浓度。
4.3.2 数据处理模块
对采集到的传感器数据进行处理，如对温湿度数据进行滤波处理，去除噪声干扰；对一氧化碳浓度数据进行校准，提高测量精度。同时，根据预设的阈值，判断环境参数是否超出安全范围。
4.3.3 显示模块
编写OLED显示屏的驱动程序，将处理后的数据展示在屏幕上。包括进出车辆个数、温湿度信息和一氧化碳浓度等，以清晰、直观的方式呈现给用户。
4.3.4 报警模块
当数据处理模块判断环境参数超出阈值时，触发蜂鸣器报警。依据控制GPIO引脚输出高低电平，使蜂鸣器发出警报声，提醒相关人员处理。
4.3.5 通信模块
完成STM32与Wi-Fi模块的通信，将采集到的数据通过Wi-Fi上传到机智云平台。同时，接收APP发送的控制指令，如设置阈值、控制报警模式开关等，并执行相应的操作。
第五章 系统测试与分析
5.1 测试环境搭建

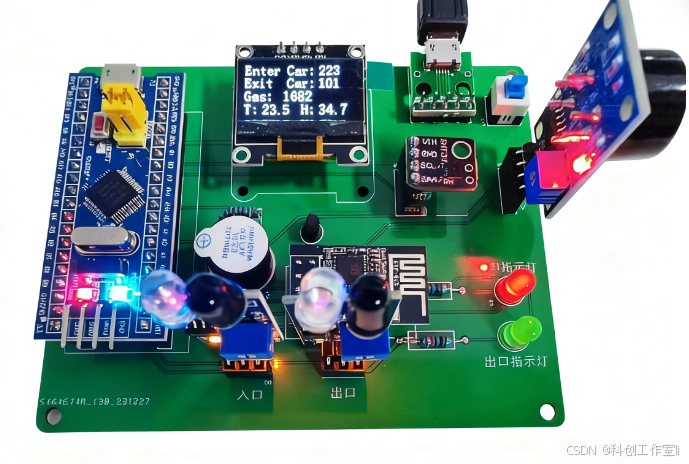

搭建硬件测试平台，将STM32F103RCT6最小系统板、传感器模块、显示与报警模块和通信模块按照设计要求进行连接。同时，安装好软件开发环境，配置好相关参数，为系统测试做好准备。
5.2 功能测试
5.2.1 车辆进出记录测试
否能准确采集车辆进出信号，并在OLED屏幕上正确显示进出车辆个数。测试结果表明，传感器能准确检测车辆进出，表现数据准确无误。就是模拟车辆进出，观察光电红外传感器
5.2.2 环境监测测试
通过改变环境温湿度和一氧化碳浓度，观察SHT-30和MQ-7传感器是否能准确采集数据，并在OLED屏幕上显示。同时，测试当环境参数超出阈值时，蜂鸣器是否能及时报警。测试结果显示，传感器采集内容准确，报警功能正常。
5.2.3 远程监控测试
应用机智云APP远程监视充电桩内容，设置阈值和控制报警模式开关。观察APP是否能实时显示数据，设置操作是否能正确执行。测试表明，APP与环境通信正常，远程监控功能实现良好。
5.3 性能测试
测试系统在不同环境条件下的稳定性和可靠性，如高温、高湿度和强电磁干扰环境。同时，测试系统的响应时间和数据处理能力。测试结果显示，系统在各种环境下能稳定运行，响应时间短，数据处理能力强。
5.4 测试结果分析
对测试结果进行总结和分析，评估平台是否满足设计要求。针对测试中发现的问题，提出改进措施和建议。例如，优化传感器布局以提高采集精度，加强软件抗干扰能力等。
第六章 结论与展望
6.1 研究成果总结
本文成功设计并搭建了基于STM32的智能小区充电桩平台，该系统具备车辆进出数量记录、环境温湿度采集、危险气体报警、OLED展示、蜂鸣器报警和远程监控等功能。通过硬件选型与电路设计、软件架构与创建流程的达成，系统能稳定运行，满足智能小区对充电桩的需求。
6.2 系统应用前景
该系统具有广阔的应用前景，可广泛应用于智能小区、商业停车场等场所。随着新能源汽车的普及，对智能充电桩的需求将不断增加，本系统能为用户提供更安全、便捷的充电服务，具有良好的市场潜力。
6.3 不足与改进方向
系统仍存在一些不足，如传感器精度有待进一步提高，通信稳定性可加强等。未来的改进方向包括采用更高精度的传感器，优化通信协议，提高框架的智能化水平，如达成自动故障诊断和修复等功能。
