TKCORE框架学习之入门篇（十一）--配置编辑是单表，详情是主从表的功能

配置编辑是单表，详情是主从表的功能

在本教程中，将演示如何实现编辑是单表而详情是主从表的功能。你将了解：

• 初步了解编辑是单表，详情是主从表的配置方法

步骤一：创建学生表和学校表、班级表，使用到的表结构如下：

• Mysql 版本

create table Student
(
   student_id     int(10) not null,
   school_id      int(10),
   class_id       int(10),
   name         varchar(64),
   age          tinyint(2),
   sex          char(2),
   birthday       datetime,
   create_date      datetime,
   create_id      int(10),
   update_date      datetime,
   update_id      int(10),
   primary key (student_id)
);

create table School
(
   school_id      int(10) not null,
   school_name      varchar(128),
   school_address   varchar(128),
   create_date      datetime,
   create_id      int(10),
   update_date      datetime,
   update_id      int(10),
   primary key (school_id)
);

create table Class
(
   class_id             int(10) not null,
   class_name           varchar(128),
   school_id            int(10) not null,
   grade                tinyint(1),
   create_date          datetime,
   create_id            int(10),
   update_date          datetime,
   update_id            int(10),
   primary key (class_id)
);

• SQL Server 版本

create table Student (
   student_id           int                  not null,
   school_id            int                  null,
   class_id             int                  null,
   name                 varchar(64)          null,
   age                  tinyint              null,
   sex                  char(2)              null,
   birthday             datetime             null,
   create_date          datetime             null,
   create_id            int                  null,
   update_date          datetime             null,
   update_id            int                  null,
   constraint PK_STUDENT primary key (student_id)
)

create table School (
   school_id            int                  not null,
   school_name          varchar(128)         null,
   school_address       varchar(128)         null,
   create_date          datetime             null,
   create_id            int                  null,
   update_date          datetime             null,
   update_id            int                  null,
   constraint PK_SCHOOL primary key (school_id)
)

create table Class (
   class_id             int                  not null,
   class_name           varchar(128)         null,
   school_id            int                  not null,
   grade                tinyint              null,
   create_date          datetime             null,
   create_id            int                  null,
   update_date          datetime             null,
   update_id            int                  null,
   constraint PK_CLASS primary key (class_id)
)



步骤二：创建学生表和学校表、班级表的PDM 模型，并使用 ToolkitSuite 工具生成 DataXML 文件。

我们已为你准备好学生表和学校表、班级表的 PDM 模型，点击下载。

如果你还不了解如何使用 ToolkitSuite 工具生成 XML 配置文件，点此了解。



步骤三：创建 Web应用

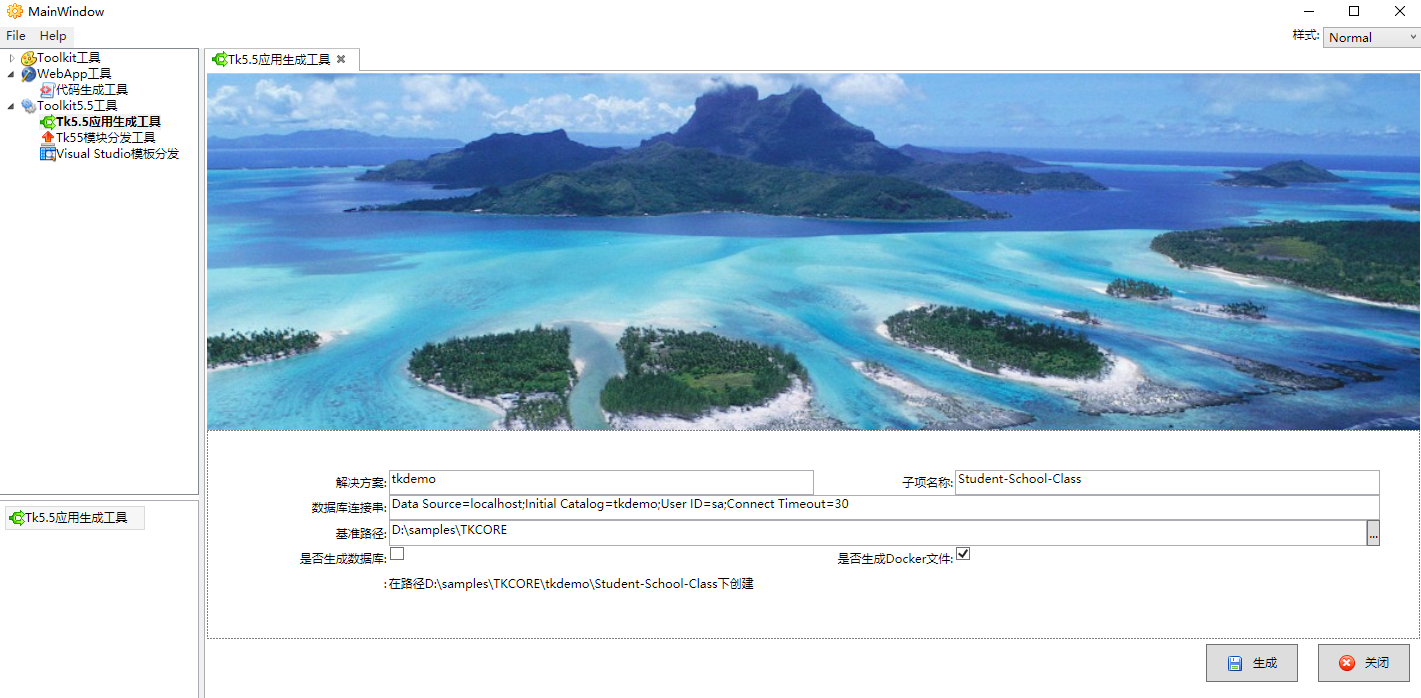

创建 “Student-School-Class” Web应用，如下图：

如果你还不了解如何创建 TKCore 项目，点此了解。



步骤四：配置 DataXml 文件

在 Xml/Data 下，新建Student文件夹，School文件夹，Class文件夹，并复制步骤二生成的 student.xml，school.xml，class.xml到对应名字的文件夹下。



步骤五：配置 ModuleXml 文件

文件夹的路径，决定了该模块的路由，本示例路由是：~/c/xml/list/Student/Student_SingleDetailList

创建Xml/Module/Student/Student_SingleDetailList.xml文件，复制以下内容到文件内。

<?xml version="1.0" encoding="UTF-8"?>
<tk:Toolkit version="5.0" xsi:schemaLocation="http://www.qdocuments.net ..\..\schema\v5\Module.xsd" xmlns:tk="http://www.qdocuments.net" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance">
  <tk:Module>
    <tk:Title>
      <tk:Content>学生管理（编辑是单表，详情是主从表）</tk:Content>
    </tk:Title>
    <tk:MetaData>
      <tk:SingleDetailListMetaData>
        <tk:Main>
          <tk:SingleXmlMetaData DataXml="Student/Student.xml"/>
        </tk:Main>
        <tk:Detail ListStyle="Normal">
          <tk:SingleXmlMetaData DataXml="School/School.xml"/>
        </tk:Detail>
        <tk:Detail ListStyle="Normal">
          <tk:SingleXmlMetaData DataXml="Class/Class.xml"/>
        </tk:Detail>
      </tk:SingleDetailListMetaData>
    </tk:MetaData>
    <tk:Source>
      <tk:SingleDbDetailListSource>
        <tk:Resolver>
          <tk:MetaDataResolver>
            <tk:Scheme>
              <tk:Tk5DataXml FileName="Student/Student.xml"/>
            </tk:Scheme>
          </tk:MetaDataResolver>
        </tk:Resolver>
        <tk:ChildTable>
          <tk:Resolver>
            <tk:MetaDataResolver>
              <tk:Scheme>
                <tk:Tk5DataXml FileName="School/School.xml"/>
              </tk:Scheme>
            </tk:MetaDataResolver>
          </tk:Resolver>
          <tk:Relation>
            <tk:MasterFields>SchoolId</tk:MasterFields>
            <tk:DetailFields>SchoolId</tk:DetailFields>
          </tk:Relation>
        </tk:ChildTable>
        <tk:ChildTable>
          <tk:Resolver>
            <tk:MetaDataResolver>
              <tk:Scheme>
                <tk:Tk5DataXml FileName="Class/Class.xml"/>
              </tk:Scheme>
            </tk:MetaDataResolver>
          </tk:Resolver>
          <tk:Relation>
            <tk:MasterFields>ClassId</tk:MasterFields>
            <tk:DetailFields>ClassId</tk:DetailFields>
          </tk:Relation>
        </tk:ChildTable>
      </tk:SingleDbDetailListSource>
    </tk:Source>
    <tk:PageMaker>
      <tk:RazorModuleTemplatePageMaker ModuleTemplate="SingleDetailList">
            </tk:RazorModuleTemplatePageMaker>
    </tk:PageMaker>
  </tk:Module>
</tk:Toolkit>



步骤六：运行，查看效果

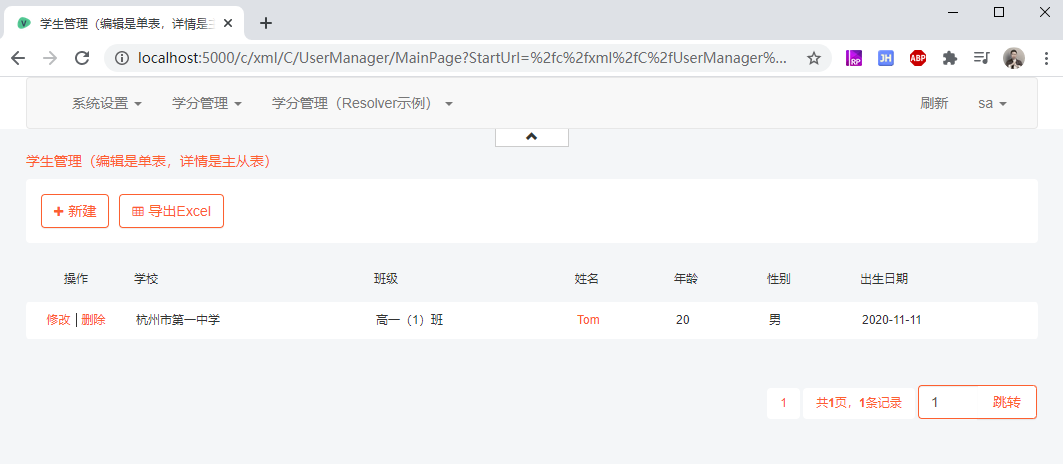

运行效果如下：

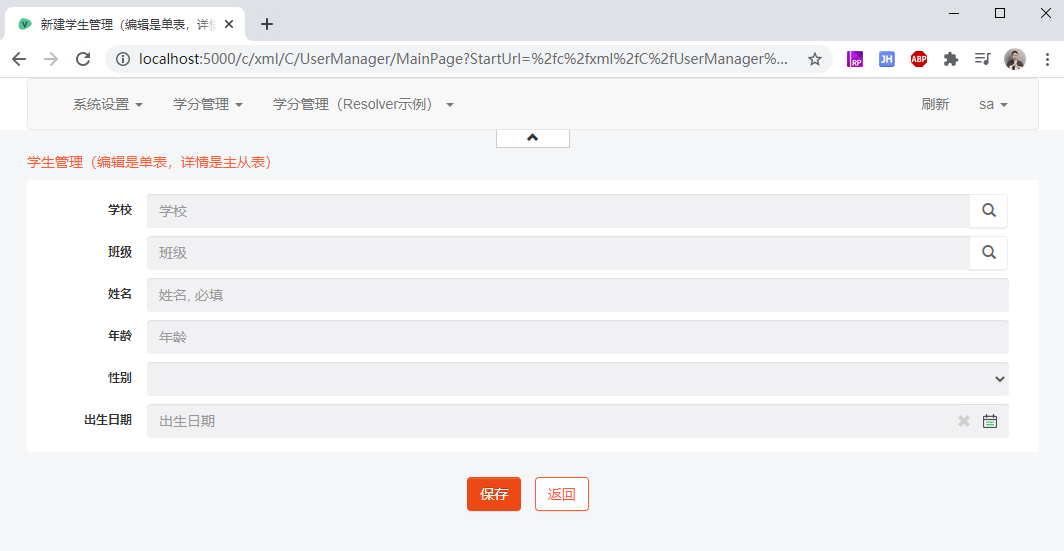

新建页面：

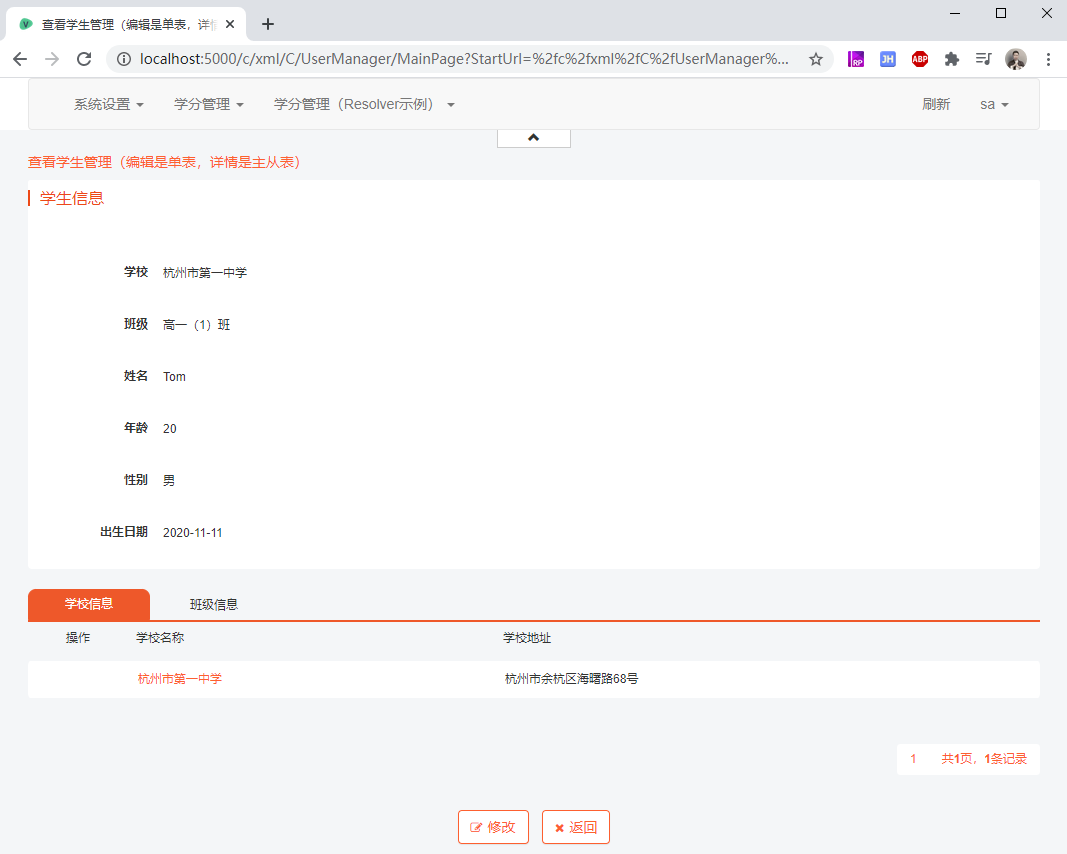

详情页面：

到这里，你可以点击【新建】、【导出 Excel】，【修改】，【删除】等按钮，体验下框架内置的功能了。
