上海电信桥接+交换机+路由器

记录下家里网络拓扑及设置；

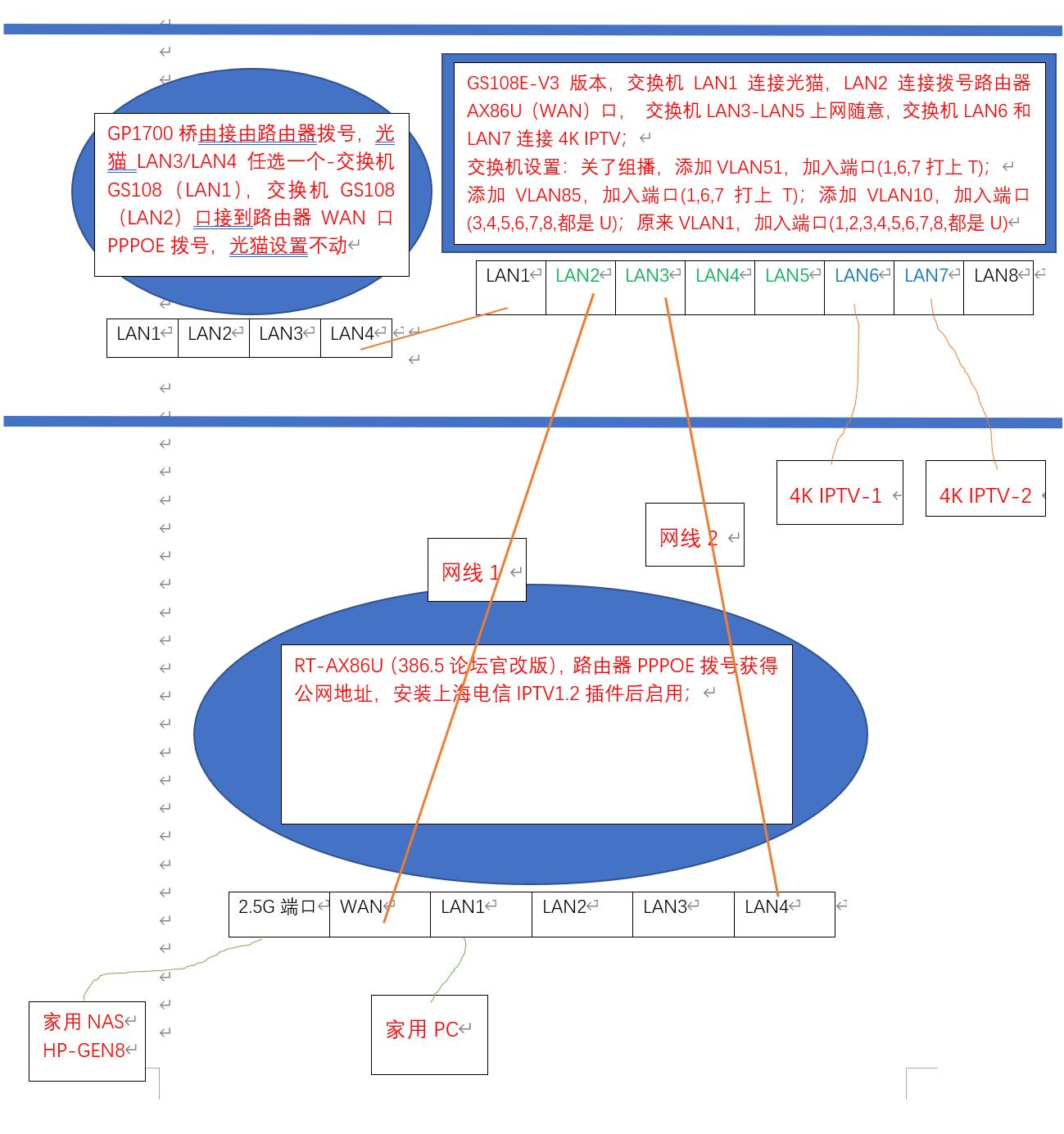

家用网络，随着网速一点点提升，2000年在家拨号，大学时期学校校园网以及ADSL 2M，毕业后回家FTTP+LAN 10M，再以后升级到30M，50M，100M，200M，500M，现在是千兆（上海电信十全十美199千兆套餐），弱电箱里面有光猫GP1700和交换机GS108E-V3版；目前的网络拓扑图：光猫GP1700桥接—GS108E-V3版交换机<---> AX86拨号（386.5_2梅林改版）—连通各房间（上网及IPTV）；



交换机设置：关了组播，

添加VLAN51，加入端口(1,6,7打上T)；

添加VLAN85，加入端口(1,6,7打上T)；

添加VLAN10，加入端口(3,4,5,6,7,8,都是U)；

原来VLAN01，加入端口(1,2,3,4,5,6,7,8,都是U)

其实之前koolshare论坛开着的时候，连接的方法有很多，网友们有很多成功运行的拓扑结构（以前我也试过单线复用，需要路由器和交换机同时设置，不过这种代码会者不难，难者不会，其实不管什么拓扑，设置好了也都是一劳永逸的事情，就算重启也都可以设置路由器开机自动运行的），后来有点执念，会不会单臂多条通路公用一条网线，网速上会受限点，类似上下行只有500M，就是这么一想也没有依据，然后书房放AX86U的房间其实放了两个千兆线的，那就一条入一条出，逻辑上也清楚点。
