软件定义网络实验(五)----OpenFlow 协议分析和 OpenDaylight 安装

OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

    回顾 JDK 安装配置,了解 OpenDaylight 控制的安装,以及 Mininet 如何连接; 通过抓包获取 OpenFlow 协议,验证 OpenFlow 协议和版本,了解协议内容。

二、实验任务

      Mininet 生成拓扑连接 OpenDaylight,在 Mininet 上通过 ping 抓包验证 OpenFlow1.3 协议。

三、实验步骤

   1、实验环境

           安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

   2. 实验过程

       (1) 配置jdk8的环境

          jdk8 下载地址

     https://www.oracle.com/ java/technologies/ javase- downloads.html

               由于 OpenDaylight 是基于 Java 运行的,因此需要先安装 jdk 8 环境(版本不宜过高)。

 sudo mkdir /usr/local/java       //建立安装路径

 sudo tar -zxvf jdk-8u211-linux-x64.tar.gz //需将 jdk 压缩包提前放在相应目录下

 gedit ~/.bashrc             //编辑环境配置

         在文件末尾追加内容如下:

export JAVA_HOME=/usr/local/java/jdk1.8.0_261       //注意此处是jdk1.8.0_261  不是指导上面的211

export JRE_HOME=${JAVA_HOME}/jre

export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib

export PATH=${JAVA_HOME}/bin:$PATH

        保存退出,然后运行命令:

source ~/.bashrc

java -version //验证安装版本

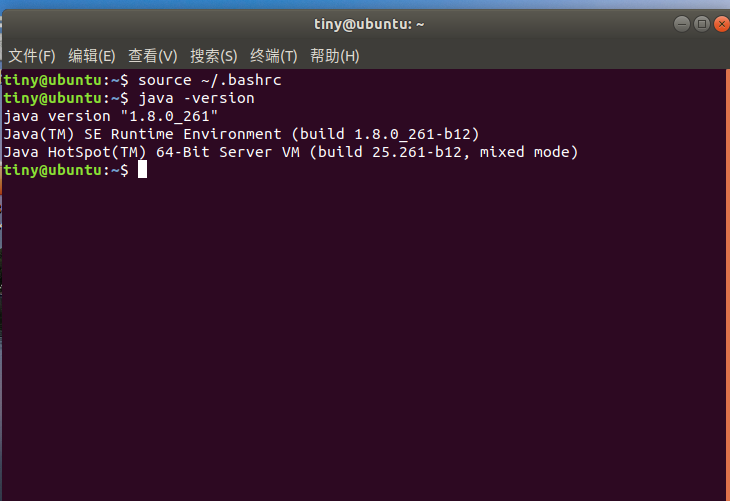

              安装成功的图如下





(2) 安装 OpenDaylight 控制器(我安装的是carbon版本)

        OpenDaylight的下载地址

       https://nexus.opendaylight.org/content/repositories/public/org/opendaylight/integration/distribution-karaf/

      ps:下载时间比较久

       解压安装

 tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz //Carbon 版本

       运行 karaf(不能用超级权限)

 ./distribution-karaf-0.6.4-Carbon/bin/karaf    //Carbon 版本

       第一次启动需安装插件(两个版本开始有所区别

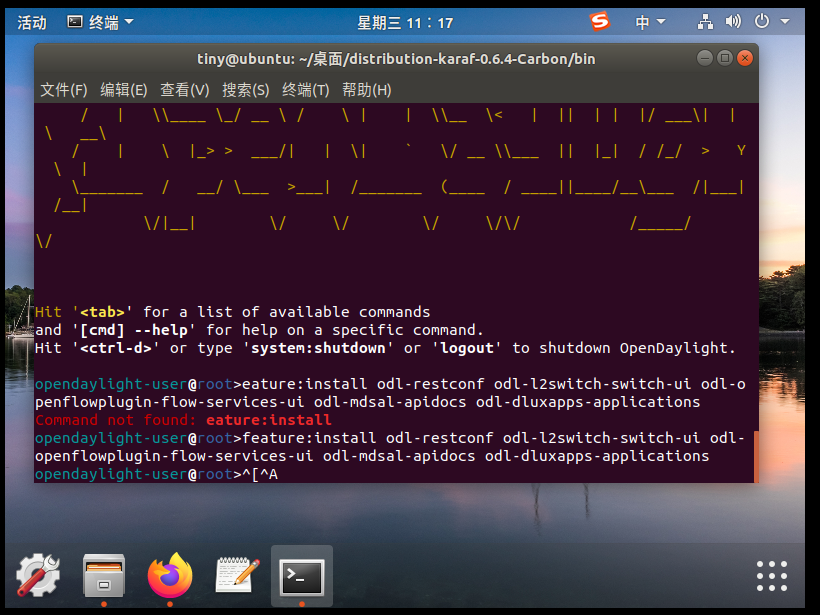

     Carbon 版本

feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-services- ui odl-mdsal-apidocs odl-dluxapps-applications

       至此 ODL 控制器启动完毕



(3) 启动 Mininet 虚拟机,生成一个最简拓扑并连接 OpenDaylight

         连接前应确认 Mininet 和 OpenDaylight 的网络互通,如果是安装在同一台虚拟机上,那么可以忽略。

         运行命令生成拓扑并连接控制器:

sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=192.168.253.135,port=6633             //ip地址为本机的ip,所以没有进行ping

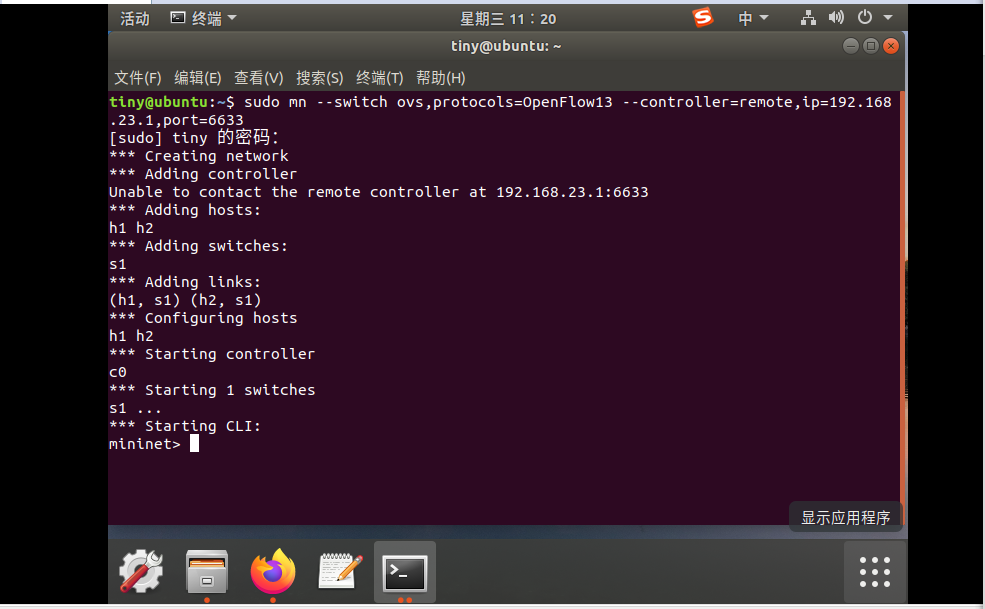

         连接图如下



(4) Wireshark 抓包分析 OpenFlow 1.3

       如果wireshark未安装,那么执行下面的命令安装。

      sudo apt-get install wireshark

        sudo wireshark 命令开启 wireshark,选择 any,抓取所有数据包。

       为了能够抓到控制器和交换机最初的交互,应在 Mininet 拓扑创建前开启抓包。查看抓包结果,利用 openflow_v4 过滤出 OpenFlow 1.3 协议,可以看到 OpenFlow 协议下,交换机和控制器的交互过程。

       l HELLO——控制器与交换机互相发送 Hello 消息,告诉对方自己能够支持的OpenFlow 版本,向下兼容双方都能够兼容的版本,建立后续的通信。

       l FEATURES_REQUEST——控制器向交换机要求特征信息。

       l FEATURES_REPLY——交换机会送特征信息。

       l SET CONFIG——控制器向交换机下发两个配置,一个是 flags,指示如何处理IP 分片;另一个是 Miss send length,指示交换机遇到无法处理的数据包时, 向控制器发送消息的最大字节数。

       l PACKET IN——交换机查找流表,发现没有匹配条目时,或有匹配条目但是对应的 action 是 OUTPUT=CONTROLLER 时,向控制器发送消息 PACKETIN 消息,前者数据包会被放到交换机缓存中等待处理,后者不会。

       l PACKET OUT 和 FLOW MOD——控制器接收到交换机 PACKET IN 消息后的响应方式有两种,FLOW MOD 下发流表,告知交换机匹配项(MATCH)和对应的动作(ACTION),去处理这一类数据包;PACKET OUT 不下发流表,直接告知交换机如何处理这一个数据包。

       部分抓包图如下:

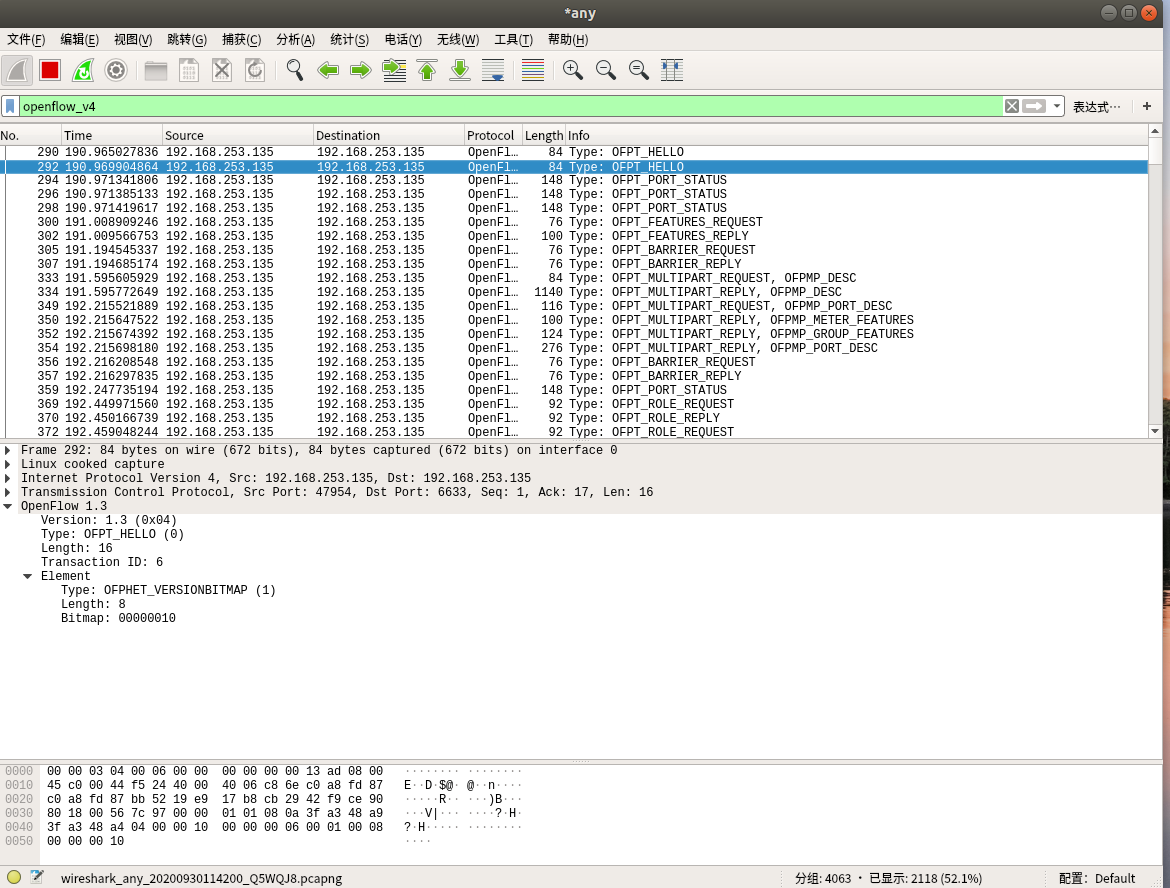

       OFPT_HELLO

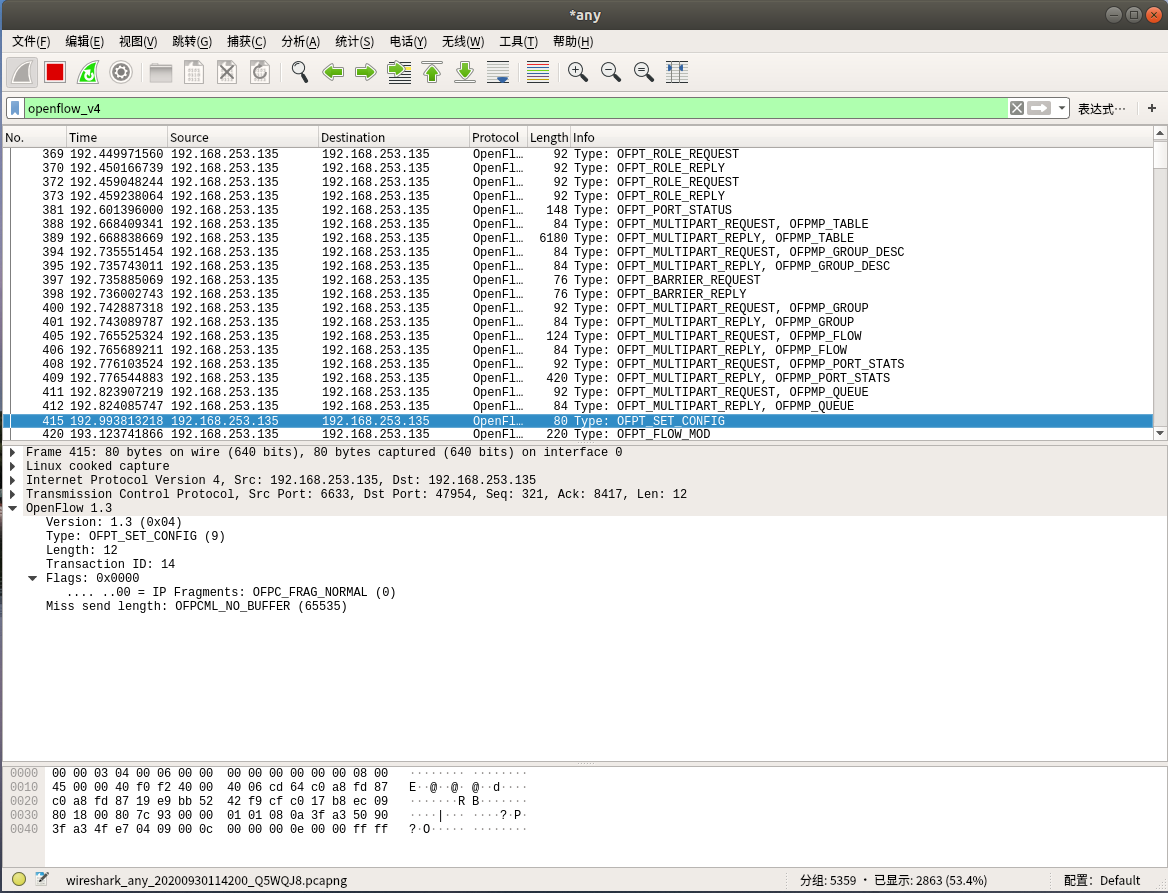

        OFPT_SET_CONFIG

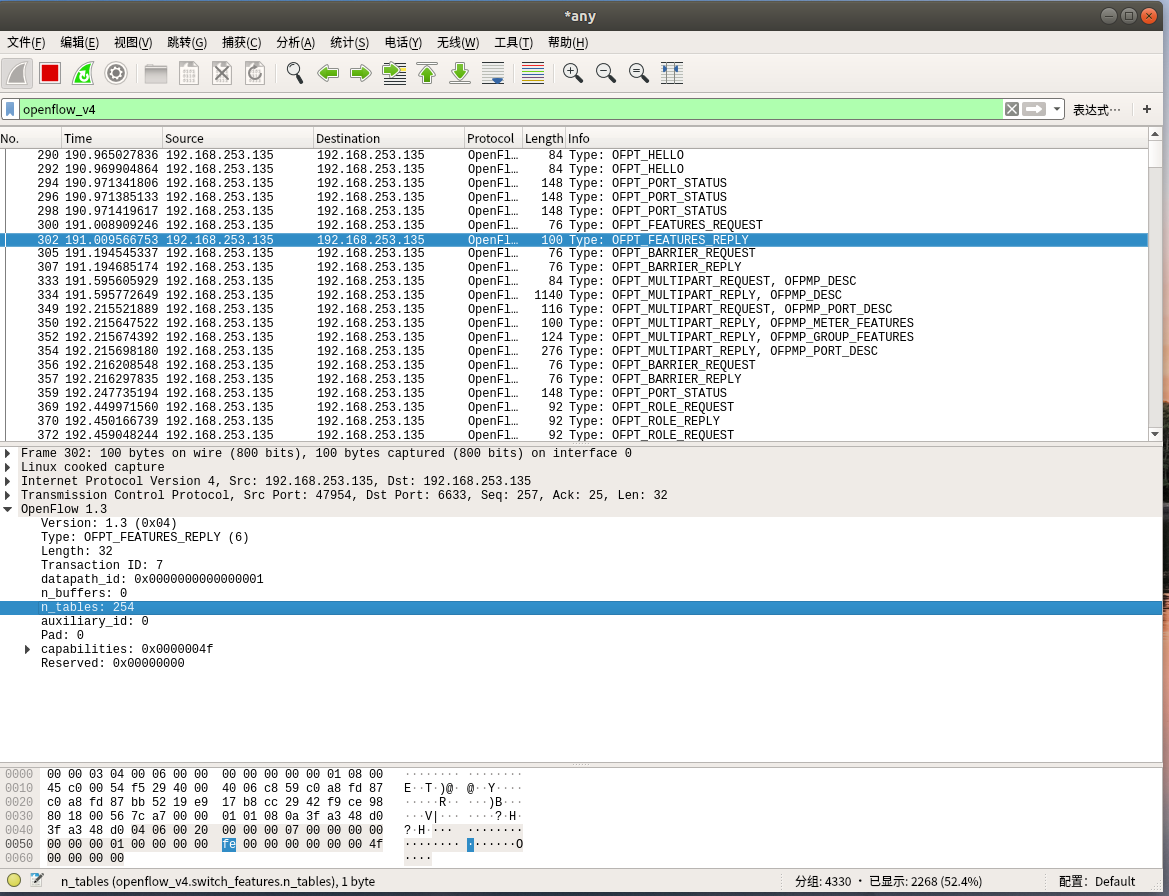

                OFPT_FEATURES_REPLY

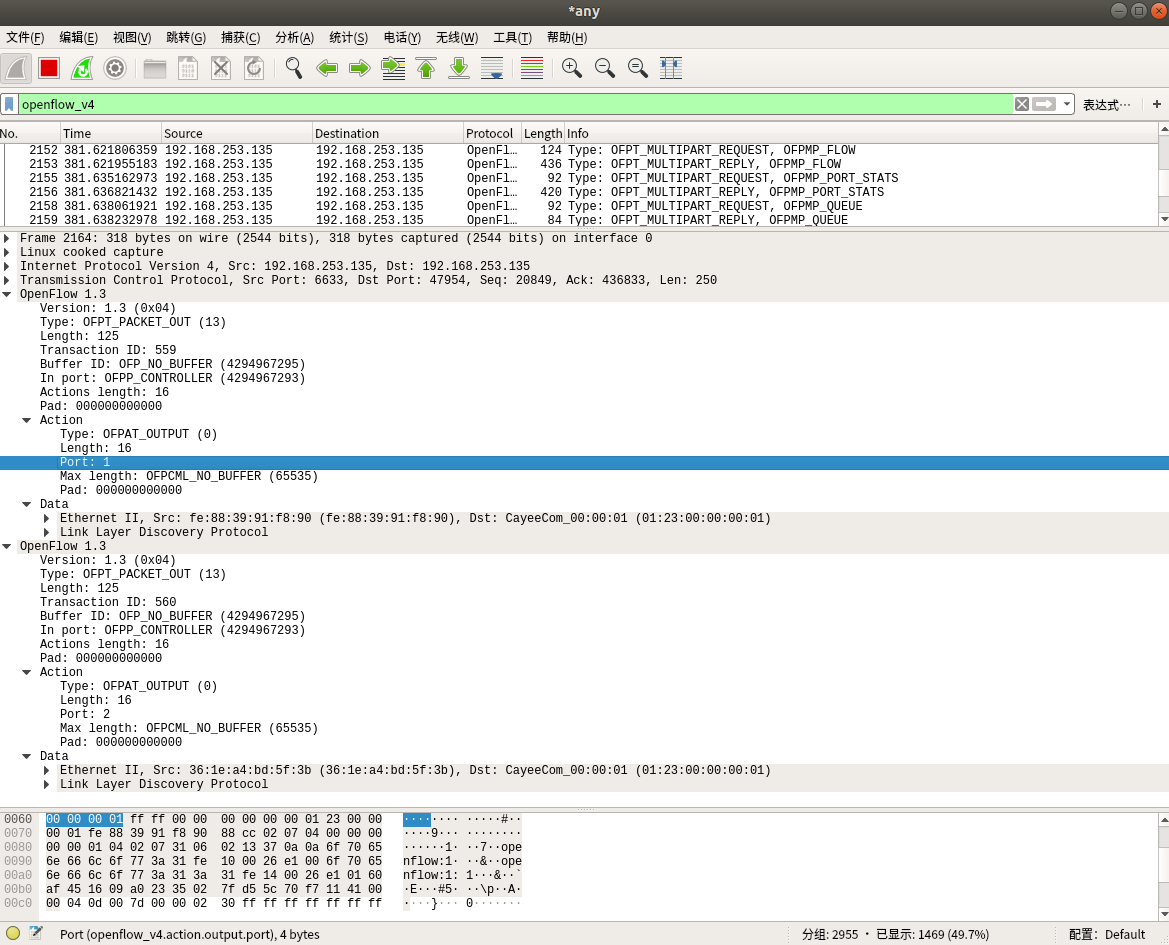

       下面的 PACKET OUT 有两个动作,对控制器来的消息转发到 1 和 2 端口

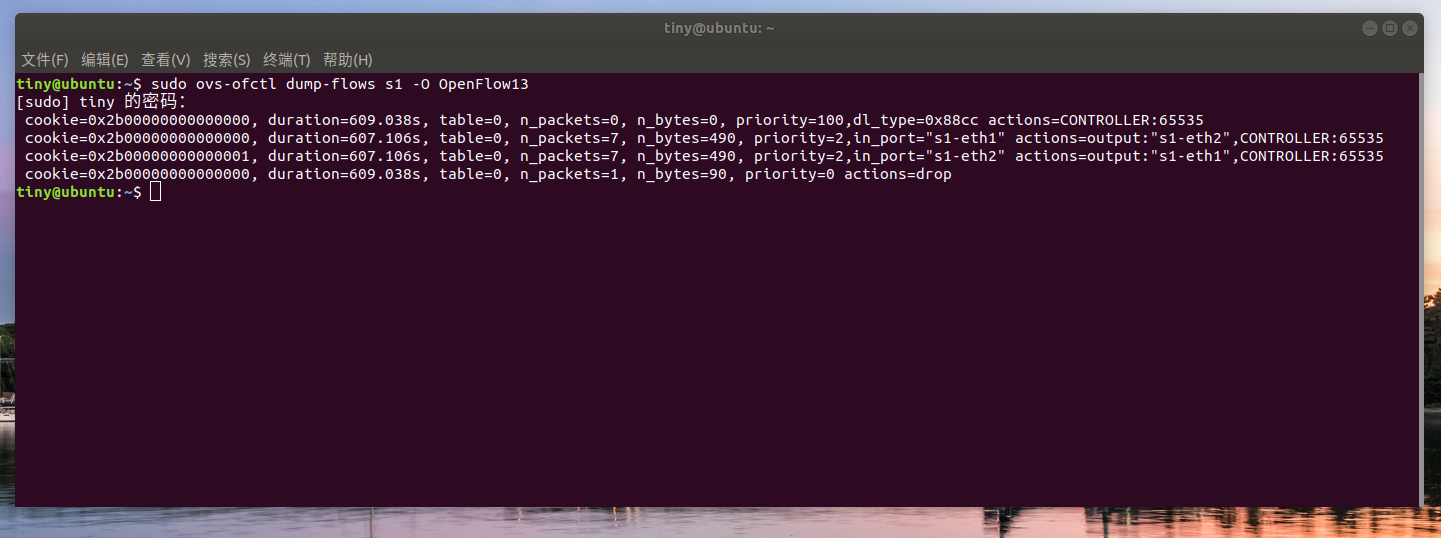

        用0VS命令查看交换机中确实存在相应版本的流表,cookie、priority等信息可以上面的抓包能够对应上。

 四、实验心得

     Bug1:在移动文件的时候发现需要权限

     Solution:

        打开一个终端,然后运行命令

       sudo nautilus Solution:

        就可以打开一个具有管理员权限的文件管理器啦,就可以在不切换到管理员的条件下拷贝文件啦。

          Bug2:在抓包的时候一直得不到OpenFlow-v4的包

      Solution:利用ipconfig命令得到本机ip地址,然后 sudo mn - switch ovs,protocols=OpenFlow13 --controllerremote,ip=[此处填入控制器所在

虚拟机的IP],port=6633的ip地址改为本机的ip地址,先打开wireshark抓包,然后执行命令即可得到结果
