思科三层交换机基础配置

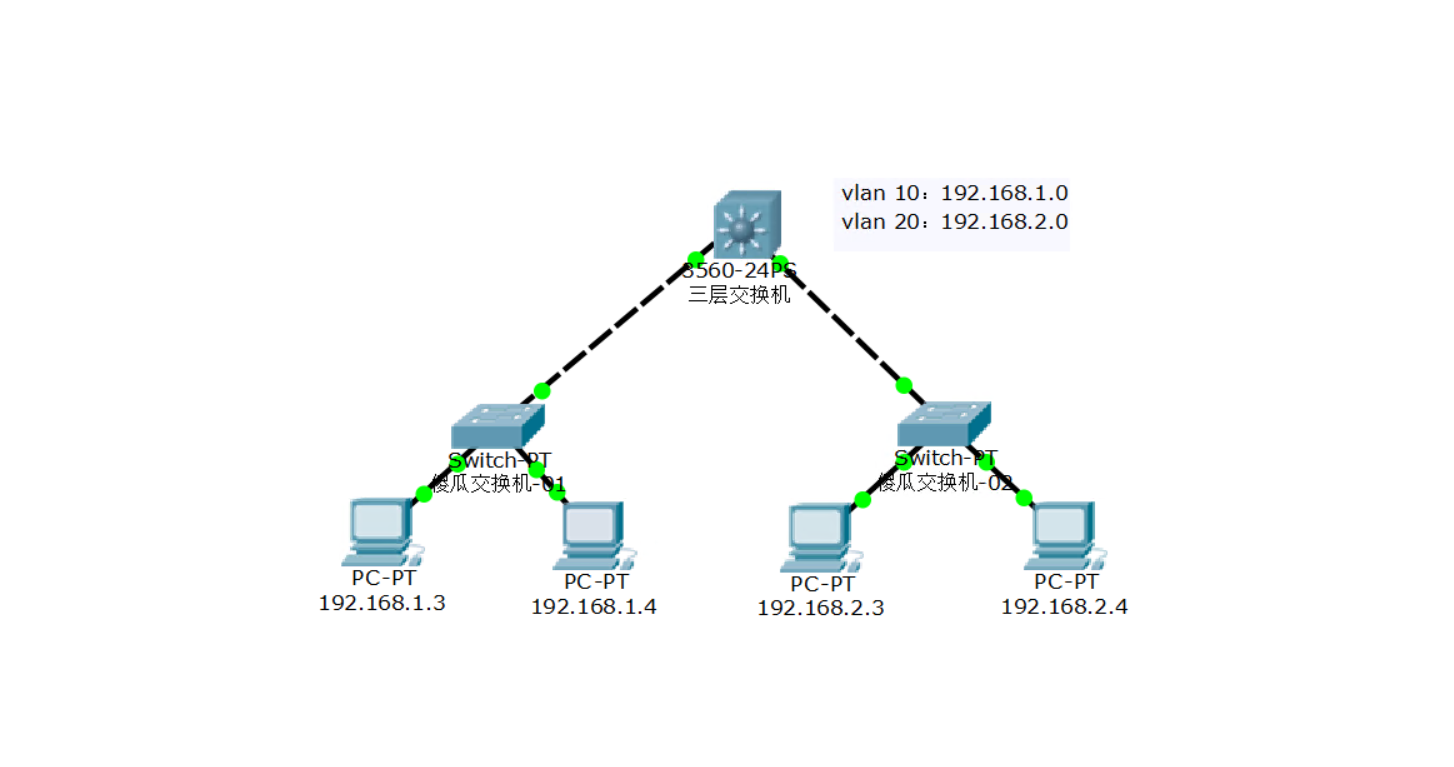

配置说明

设备名称	参数/型号	数量
三层交换机	3560-24ps	1
二层交换机	switch-pt	2
PC台式机	pc-pt	4

需求

1. 使用交换机让两个不通网段IP进行互通，
2. 每个网段划分到不同vlan，不同网段在核心交换机上三层实现互通
3. 核心三层交换机作为 DHCP Server，为用户分配IP地址。

配置文档

三层交换机:
ip routing \\开启交换机上路由转发功能

vlan 10	\\创建vlan
vlan 20
end

enable
configure  terminal
interface vlan 10	\\进入vlan 10
ip address 192.168.1.1 255.255.255.0	\\设置vlan的ip
no shutdown

enable
configure  terminal
interface FastEthernet0/1	\\配置0/1口
switchport mode access		\\工作模式为Access模式，接口只能属于一个VLAN(Trunk则是接口属于两个vlan以上)
switchport access vlan 10	\\接口进出的数据包都将被强制分配到VLAN 10

enable
configure  terminal
interface vlan 20	\\进入vlan 20
ip address 192.168.2.1 255.255.255.0	\\设置vlan的ip
no shutdown

enable
configure  terminal
interface FastEthernet0/2	\\配置0/2口
switchport mode access		\\工作模式为Access模式，接口只能属于一个VLAN(Trunk则是接口属于两个vlan以上)
switchport access vlan 20	\\接口进出的数据包都将被强制分配到VLAN 20

配置自动分配ip

enable
configure  terminal
switch(config)# ip dhcp pool VLAN10_POOL	//设置地址缓存池，使得自动分配，不需要指定具体vlan
switch(dhcp-config)# network 192.168.1.0 255.255.255.0
switch(dhcp-config)# default-router 192.168.1.1
switch(dhcp-config)# dns-server 8.8.8.8 8.8.4.4  # 可选，配置DNS服务器地址
switch(dhcp-config)# exit
write memory	\\保存当前操作
