Avalonia视觉树与逻辑树深度解析：构建UI的双重骨骼系统

在Avalonia乃至整个XAML技术体系中，视觉树和逻辑树是构建用户界面的核心概念。它们如同人体的骨骼系统，共同支撑起应用程序的UI结构，却各有不同的功能和特性。本文将深入探讨这两者的区别、关联及其在实际开发中的应用。

一、什么是逻辑树和视觉树？

逻辑树：UI的逻辑结构

逻辑树直接对应于XAML代码中声明的控件层次结构，反映了应用程序的​​逻辑组织方式​​。它包含所有在XAML中明确定义的控件，如Button、TextBox、StackPanel等。

<Window>
    <StackPanel>
        <Button Content="Click Me"/>
        <TextBox Text="Hello World"/>
    </StackPanel>
</Window>

对应的逻辑树为：

Window
└── StackPanel
   ├── Button
   └── TextBox

视觉树：UI的渲染实现

视觉树则代表了控件的​​实际视觉呈现​​，它包含了逻辑树中的控件以及通过控件模板生成的所有内部视觉元素。视觉树暴露了控件的视觉实现细节，比逻辑树更加复杂和详细
。
以Button为例，其在视觉树中的结构可能为：

Button
├── Border (背景和边框)
├── ContentPresenter (内容呈现器)
│   └── TextBlock (显示文本)
└── Panel (其他视觉元素)

二、核心区别对比

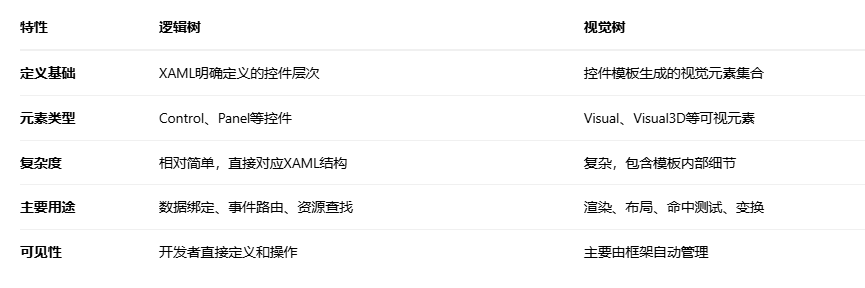

为了让差异更加直观，我们通过以下表格对比两者的关键特性：

实际应用场景

1. 数据绑定和事件处理依赖逻辑树

逻辑树是数据绑定和事件路由的基础。当您设置DataContext或处理事件时，这些操作沿着逻辑树传递。例如，当按钮触发Click事件时，事件会沿着逻辑树向上冒泡，允许父容器处理该事件。

2. UI样式定制需要理解视觉树

当需要自定义控件外观时，必须理解视觉树的结构。Avalonia允许通过控件模板修改视觉树，从而实现完全定制化的控件外观

<ControlTemplate TargetType="Button">
    <Border Background="{TemplateBinding Background}"
            BorderBrush="{TemplateBinding BorderBrush}">
        <ContentPresenter Content="{TemplateBinding Content}"/>
    </Border>
</ControlTemplate>

3. 编程方式遍历树结构

Avalonia提供了不同的API来遍历这两种树结构

// 遍历逻辑树
var logicalChildren = LogicalExtensions.GetLogicalChildren(parent);
var logicalParent = LogicalExtensions.GetLogicalParent(child);

// 遍历视觉树
var visualChildren = VisualExtensions.GetVisualChildren(parent);
var visualParent = VisualExtensions.GetVisualParent(child);

四、调试工具和实践技巧

使用Avalonia诊断工具
在调试模式下按F12可以打开Avalonia诊断工具，查看应用程序的视觉树和逻辑树结构。这是理解和调试UI问题的强大工具。
注意事项
​​时机问题​​：视觉树在布局完成后才完全构建，因此不能在构造函数中遍历视觉树，而应在OnContentRendered等方法中进行。
​​性能考虑​​：视觉树比逻辑树复杂得多，频繁遍历可能影响性能。
​​模板变化​​：更改控件模板会改变视觉树，但不影响逻辑树。

总结

逻辑树和视觉树是Avalonia UI架构的两个互补方面。逻辑树代表了应用程序的​​逻辑结构​​，而视觉树代表了其​​视觉实现​​。理解这两者的区别和关联对于创建高效、可维护的Avalonia应用程序至关重要
。
在实际开发中，大多数情况下您主要与逻辑树交互，但在进行高级样式定制或解决渲染问题时，对视觉树的深入理解将变得不可或缺。掌握这两种树结构的关系，将使您能够更好地利用Avalonia的强大功能，构建出既美观又功能丰富的跨平台应用程序。
