Linux环境QT5.9+OpenGL绘制图形与渲染(3)详解系列

这是一个系列的博客,OpenGL是基于计算机图形学为基础发展出来的一个分支,必须理解清楚的是“向量”,由数学向量与C语言结合发展出了shader language,shader封装再结合C++就是UE4和UE5图形引擎了。向量vector(不是C++里面的vector容器啊,不要搞混了),最重要的就是引入数学矩阵Matrix,一个矩阵就是一个向量,即将向量计算变成矩阵变换,同时一个向量vector可以等于两个矩阵计算的结果。



这是向量A,换算成矩阵的样子

矩阵的乘法满足于以下运算律:

结合律:(AB)C = A(BC)

左分配律:(A + B)C = AC + BC

右分配律:C(A + B) = CA + CB
矩阵乘法不满足交换律:

由此我们明白了,矩阵Matrix与向量Vector的关系,但是还没搞明白OpenGL与shader的关系。

OpenGL有vertex shader 和 fragment shader等过程,这些就是封装过的shader在OpenGL里面使用。

关于纹理滤波的问题:
线性插值滤波(GL_LINEAR)==的纹理贴图,这需要机器有相当高的处理能力,但是看起来效果会很好;

最临近值滤波(GL_NEAREST),它只占用很小的处理能力,看起来效果会比较差,但是使用它因为不占用资源,工程在很快和很慢的机器上都可以正常运行;也可以混合使用线性插值滤波和最临近值滤波,纹理看起来效果会好一些;

Mipmap,这是一种创建纹理的新方法;您可能会注意到当图像在屏幕上变得很小的时候,很多细节将会丢失,刚才还很不错的图案变得很难看;当您告诉OPenGL创建一个mipmaped纹理时,OPenGL将选择它已经创建的外观最佳的纹理(带有很多细节)来绘制,而不仅仅是缩放原先的图像(这将导致细节丢失)。

关于光照
(1)当不开启光照时,使用顶点颜色来产生整个表面的颜色。

用glShadeModel可以设置表面内部像素颜色产生的方式。GL_FLAT/GL_SMOOTH.

(2)一般而言,开启光照后,在场景中至少需要有一个光源(GL_LIGHT0.。.GL_LIGHT7)

通过glEnable(GL_LIGHT0) glDisable(GL_LIGHT0) 来开启和关闭指定的光源。

— 全局环境光 —

GLfloat gAmbient[] = {0.6, 0,6, 0,6, 1.0};

glLightModelfv(GL_LIGHT_MODEL_AMBIENT, gAmbient);

(3)设置光源的光分量 – 环境光/漫色光/镜面光

默认情况下,GL_LIGHT0.。.GL_LIGHT7 的GL_AMBIENT值为(0.0, 0.0, 0.0, 1.0);

GL_LIGHT0的GL_DIFFUSE和GL_SPECULAR值为(1.0, 1.0, 1.0, 1.0),

GL_LIGHT1.。.GL_LIGHT7 的GL_DIFFUSE和GL_SPECULAR值为(0.0, 0.0, 0.0, 0.0)。

GLfloat lightAmbient[] = {1.0, 1.0, 1.0, 1.0};

GLfloat lightDiffuse[] = {1.0, 1.0, 1.0, 1.0};

GLfloat lightSpecular[] = {0.5, 0.5, 0.5, 1.0};

glLightfv(GL_LIGHT0, GL_AMBIENT, lightAmbient);

glLightfv(GL_LIGHT0, GL_DIFFUSE, lightDiffuse);

glLightfv(GL_LIGHT0, GL_SPECULAR, lightSpecular);

(4)设置光源的位置和方向

– 平行光 – 没有位置只有方向

GLfloat lightPosiTIon[] = {8.5, 5.0, -2.0, 0.0}; // w=0.0

glLightfv(GL_LIGHT0, GL_POSITION, lightPosiTIon);

– 点光源 – 有位置没有方向

GLfloat lightPosiTIon[] = {8.5, 5.0, -2.0, 1.0}; // w不为0

glLightfv(GL_LIGHT0, GL_POSITION, lightPosition);

– 聚光灯 – 有位置有方向
GLfloat lightPosition[] = {-6.0, 1.0, 3.0, 1.0}; // w不为0

glLightfv(GL_LIGHT0, GL_POSITION, lightPosition);

GLfloat lightDirection[] = {1.0, 1.0, 0.0};

glLightfv(GL_LIGHT0, GL_SPOT_DIRECTION, lightDirection); // 聚光灯主轴方向 spot direction

glLightf(GL_LIGHT0, GL_SPOT_CUTOFF, 45.0); // cutoff角度 spot cutoff

** 平行光不会随着距离d增加而衰减,但点光源和聚光灯会发生衰减。

attenuation为衰变系数,系数值越大,衰变越快。

默认情况下,c=1.0, l=0.0, q=0.0
glLightf(GL_LIGHT0, GL_CONSTANT_ATTENUATION, 2.0); // c 系数

glLightf(GL_LIGHT0, GL_LINEAR_ATTENUATION, 1.0); // l 系数

glLightf(GL_LIGHT0, GL_QUADRATIC_ATTENUATION, 0.5); // q 系数




.h文件

ifndef MYGLWIDGET_H

define MYGLWIDGET_H

include

include

include

class MyGLWidget : public QOpenGLWidget
{
Q_OBJECT

public:
MyGLWidget(QWidget *parent = nullptr);
~MyGLWidget();
protected:
virtual void paintGL();
virtual void initializeGL();
virtual void resizeGL(int w, int h);
virtual void keyPressEvent(QKeyEvent *event);
private:
bool mFullScreen;
};

endif // MYGLWIDGET_H

.cpp文件

include “myglwidget.h”

include

include <GL/glu.h>

MyGLWidget::MyGLWidget(QWidget *parent) :
QOpenGLWidget(parent), mFullScreen(false)
{
showNormal();
}

MyGLWidget::~MyGLWidget()
{
}

//下面的代码的作用是重新设置OpenGL场景的大小,而不管窗口的大小是否已经改变(假定您没有使用全屏模式)。
//甚至您无法改变窗口的大小时(例如您在全屏模式下),它至少仍将运行一次–在程序开始时设置我们的透视图。
//OpenGL场景的尺寸将被设置成它显示时所在窗口的大小。
void MyGLWidget::resizeGL(int width, int height)
{
if (height == 0) { // 防止被零除
height = 1; // 将高设为1
}

glViewport(0, 0, width, height); //重置当前的视口
//下面几行为透视图设置屏幕。意味着越远的东西看起来越小。这么做创建了一个现实外观的场景。
//此处透视按照基于窗口宽度和高度的45度视角来计算。0.1f,100.0f是我们在场景中所能绘制深度的起点和终点。
//glMatrixMode(GL_PROJECTION)指明接下来的两行代码将影响projection matrix(投影矩阵)。
//投影矩阵负责为我们的场景增加透视。 glLoadIdentity()近似于重置。它将所选的矩阵状态恢复成其原始状态。
//调用glLoadIdentity()之后我们为场景设置透视图。
//glMatrixMode(GL_MODELVIEW)指明任何新的变换将会影响 modelview matrix(模型观察矩阵)。
//模型观察矩阵中存放了我们的物体讯息。最后我们重置模型观察矩阵。如果您还不能理解这些术语的含义,请别着急。
//在以后的教程里,我会向大家解释。只要知道如果您想获得一个精彩的透视场景的话,必须这么做。
glMatrixMode(GL_PROJECTION);// 选择投影矩阵
glLoadIdentity();// 重置投影矩阵
//设置视口的大小
gluPerspective(45.0f, (GLfloat)width/(GLfloat)height, 0.1f, 100.0f);

glMatrixMode(GL_MODELVIEW); //选择模型观察矩阵
glLoadIdentity(); // 重置模型观察矩阵
}

//接下的代码段中,我们将对OpenGL进行所有的设置。我们将设置清除屏幕所用的颜色,打开深度缓存,启用smooth shading(阴影平滑),等等。
//这个例程直到OpenGL窗口创建之后才会被调用。此过程将有返回值。但我们此处的初始化没那么复杂,现在还用不着担心这个返回值。
void MyGLWidget::initializeGL()
{
//下一行启用smooth shading(阴影平滑)。阴影平滑通过多边形精细的混合色彩,并对外部光进行平滑。
//我将在另一个教程中更详细的解释阴影平滑。
glShadeModel(GL_SMOOTH); // 启用阴影平滑

//下一行设置清除屏幕时所用的颜色。如果您对色彩的工作原理不清楚的话,我快速解释一下。
//色彩值的范围从0.0f到1.0f。0.0f代表最黑的情况,1.0f就是最亮的情况。
//glClearColor 后的第一个参数是Red Intensity(红色分量),第二个是绿色,第三个是蓝色。
//最大值也是1.0f,代表特定颜色分量的最亮情况。最后一个参数是Alpha值。当它用来清除屏幕的时候,我们不用关心第四个数字。
//现在让它为0.0f。我会用另一个教程来解释这个参数。
//通过混合三种原色(红、绿、蓝),您可以得到不同的色彩。希望您在学校里学过这些。
//因此,当您使用glClearColor(0.0f,0.0f,1.0f,0.0f),您将用亮蓝色来清除屏幕。
//如果您用 glClearColor(0.5f,0.0f,0.0f,0.0f)的话,您将使用中红色来清除屏幕。不是最亮(1.0f),也不是最暗 (0.0f)。
//要得到白色背景,您应该将所有的颜色设成最亮(1.0f)。要黑色背景的话,您该将所有的颜色设为最暗(0.0f)。
glClearColor(0.0f, 0.0f, 1.0f, 0.0f); // 蓝色背景

//接下来的三行必须做的是关于depth buffer(深度缓存)的。将深度缓存设想为屏幕后面的层。
//深度缓存不断的对物体进入屏幕内部有多深进行跟踪。
//我们本节的程序其实没有真正使用深度缓存,但几乎所有在屏幕上显示3D场景OpenGL程序都使用深度缓存。
//它的排序决定那个物体先画。这样您就不会将一个圆形后面的正方形画到圆形上来。深度缓存是OpenGL十分重要的部分。
glClearDepth(1.0f); // 设置深度缓存
glEnable(GL_DEPTH_TEST); // 启用深度测试
glDepthFunc(GL_LEQUAL); // 所作深度测试的类型

//接着告诉OpenGL我们希望进行最好的透视修正。这会十分轻微的影响性能。但使得透视图看起来好一点。
glHint(GL_PERSPECTIVE_CORRECTION_HINT, GL_NICEST); // 告诉系统对透视进行修正
}

//上一课中我教给您三角形和四边形的绘制方法。这一课我将教您给三角形和四边形添加2种不同类型的着色方法。
//使用Flat coloring(单调着色)给四边形涂上固定的一种颜色。
//使用Smooth coloring(平滑着色)将三角形的三个顶点的不同颜色混合在一起,创建漂亮的色彩混合。
//继续在上节课的paintGL例程上修改。下面将整个例程重写了一遍。
//如果您计划修改上节课的代码,只需用下面的代码覆盖原来的paintGL()就可以了。
void MyGLWidget::paintGL()
{
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);// 清除屏幕及深度缓存
glLoadIdentity();// 重置模型观察矩阵

glTranslatef(-1.5f,0.0f,-6.0f);// 左移 1.5 单位,并移入屏幕 6.0
glBegin(GL_TRIANGLES);// 绘制三角形
//如果您还记得上节课的内容,这段代码在屏幕的左半部分绘制三角形。
//下一行代码是我们第一次使用命令glColor3f(r,g,b)。括号中的三个参数依次是红、绿、蓝三色分量。
//取值范围可以从0,0f到1.0f。类似于以前所讲的清除屏幕背景命令。
//我们将颜色设为红色(纯红色,无绿色,无蓝色)。
//接下来的一行代码设置三角形的第一个顶点(三角形的上顶点),并使用当前颜色(红色)来绘制。
//从现在开始所有的绘制的对象的颜色都是红色,直到我们将红色改变成别的什么颜色。
glColor3f(1.0f,0.0f,0.0f);// 设置当前色为红色
glVertex3f( 0.0f, 1.0f, 0.0f);// 上顶点
//第一个红色顶点已经设置完毕。接下来我们设置第二个绿色顶点。三角形的左下顶点被设为绿色。
glColor3f(0.0f,1.0f,0.0f);// 设置当前色为绿色
glVertex3f(-1.0f,-1.0f, 0.0f);// 左下
//在设置第三个也就是最后一个顶点。开始绘制之前将颜色设为蓝色。
//这将是三角形的右下顶点。glEnd()出现后,三角形将被填充。

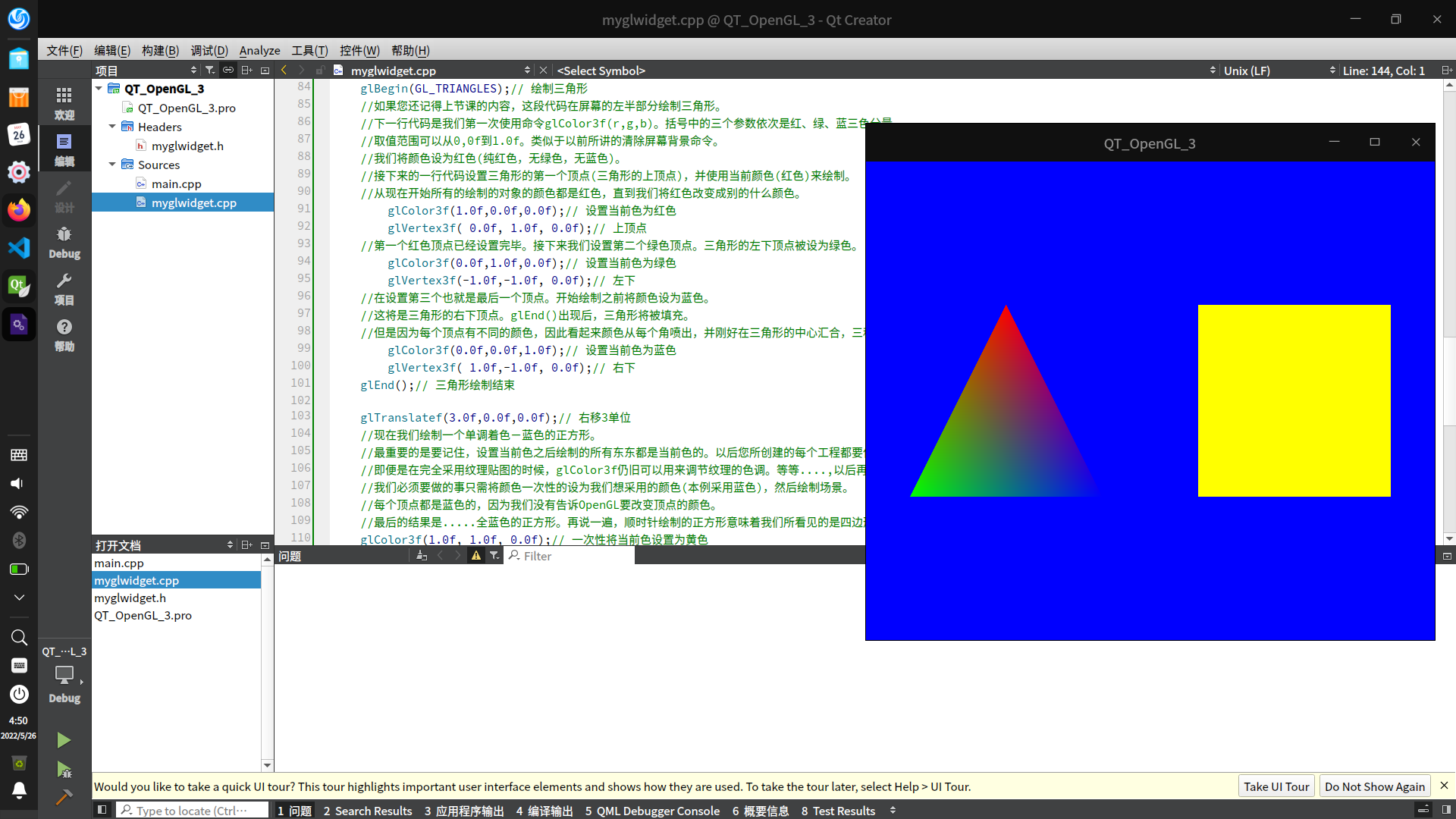

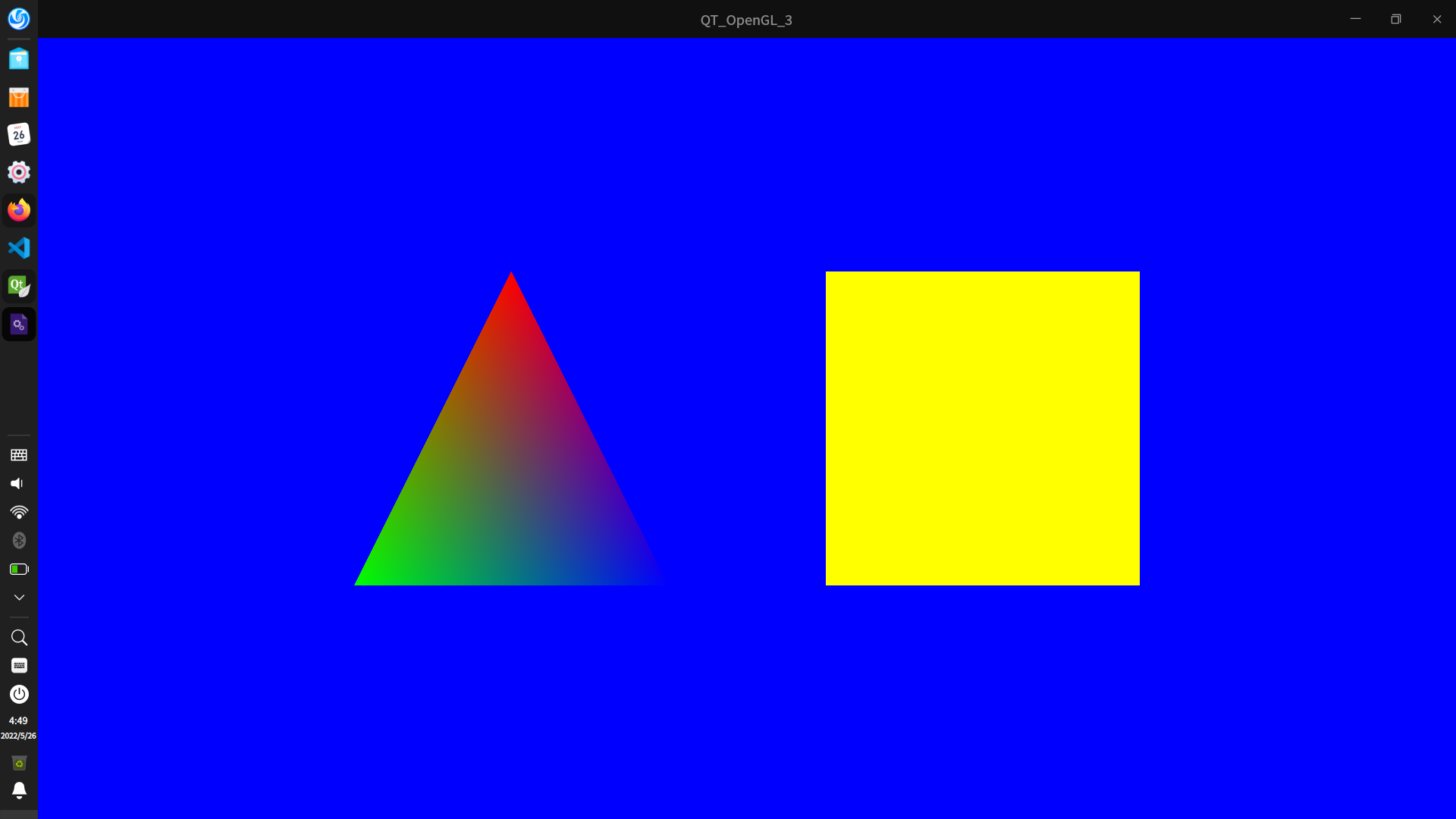

//但是因为每个顶点有不同的颜色,因此看起来颜色从每个角喷出,并刚好在三角形的中心汇合,三种颜色相互混合。这就是平滑着色。
glColor3f(0.0f,0.0f,1.0f);// 设置当前色为蓝色
glVertex3f( 1.0f,-1.0f, 0.0f);// 右下
glEnd();// 三角形绘制结束

glTranslatef(3.0f,0.0f,0.0f);// 右移3单位
//现在我们绘制一个单调着色-蓝色的正方形。
//最重要的是要记住,设置当前色之后绘制的所有东东都是当前色的。以后您所创建的每个工程都要使用颜色。
//即便是在完全采用纹理贴图的时候,glColor3f仍旧可以用来调节纹理的色调。等等....,以后再说吧。
//我们必须要做的事只需将颜色一次性的设为我们想采用的颜色(本例采用蓝色),然后绘制场景。
//每个顶点都是蓝色的,因为我们没有告诉OpenGL要改变顶点的颜色。
//最后的结果是.....全蓝色的正方形。再说一遍,顺时针绘制的正方形意味着我们所看见的是四边形的背面。
glColor3f(1.0f, 1.0f, 0.0f);// 一次性将当前色设置为黄色
glBegin(GL_QUADS);// 绘制正方形
glVertex3f(-1.0f, 1.0f, 0.0f);// 左上
glVertex3f( 1.0f, 1.0f, 0.0f);// 右上
glVertex3f( 1.0f,-1.0f, 0.0f);// 左下
glVertex3f(-1.0f,-1.0f, 0.0f);// 右下
glEnd();// 正方形绘制结束
}

void MyGLWidget::keyPressEvent(QKeyEvent *event)
{
switch (event->key()) {
case Qt::Key_F2:
{
mFullScreen = !mFullScreen;
if(mFullScreen) {
showFullScreen();
}
else {
showNormal();
}
update();
break;
}
case Qt::Key_Escape:
{
qApp->exit();
break;
}
}
}
