项目开始日期：2025，2，28

需求

硬件采购需求：

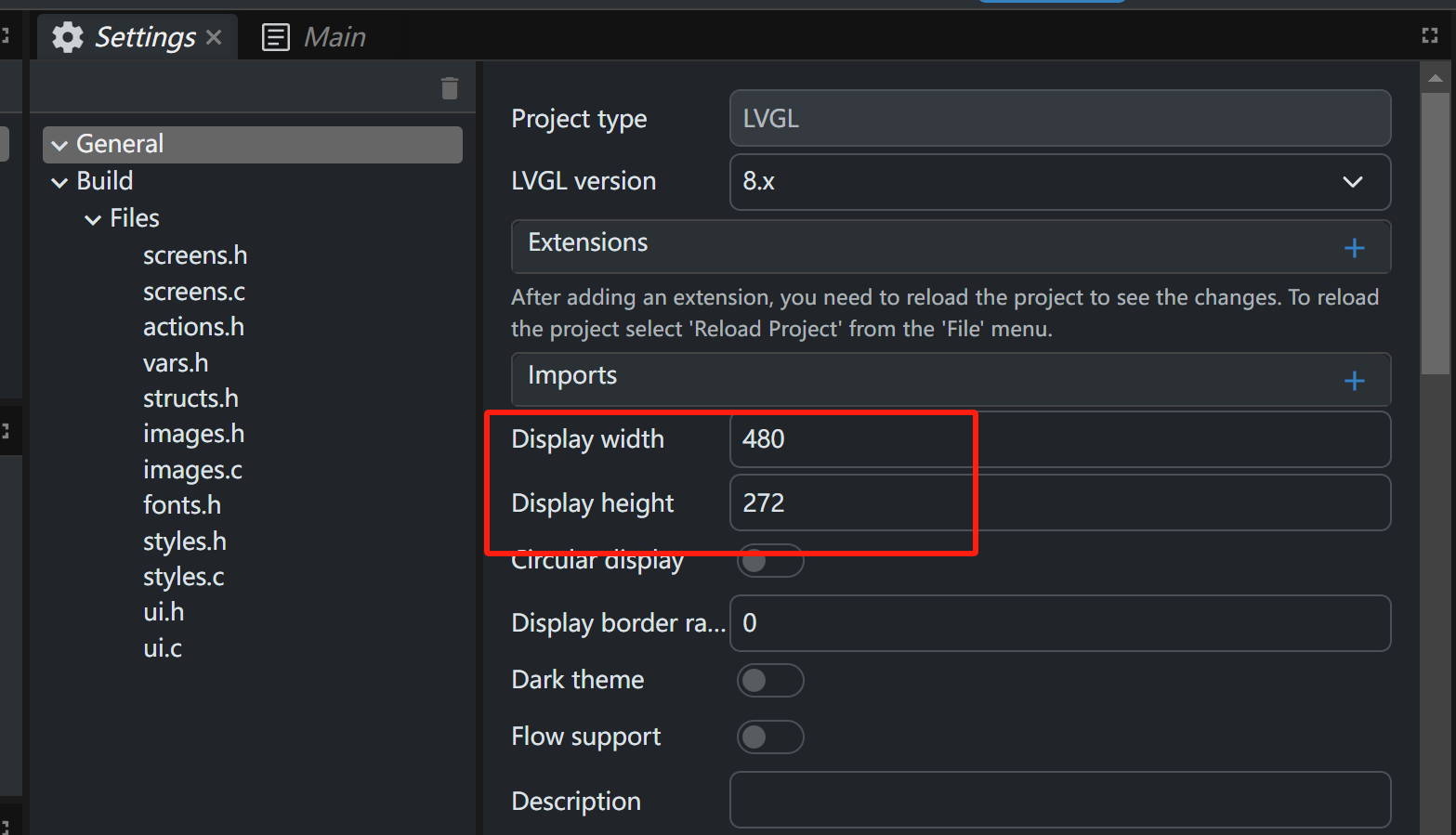

3.5寸RGB屏幕（目前已适配4.3寸(480x272)RGB565屏幕）

语音播报（语音模块+喇叭）

软件需求:

  1. lvgl用户交互界面

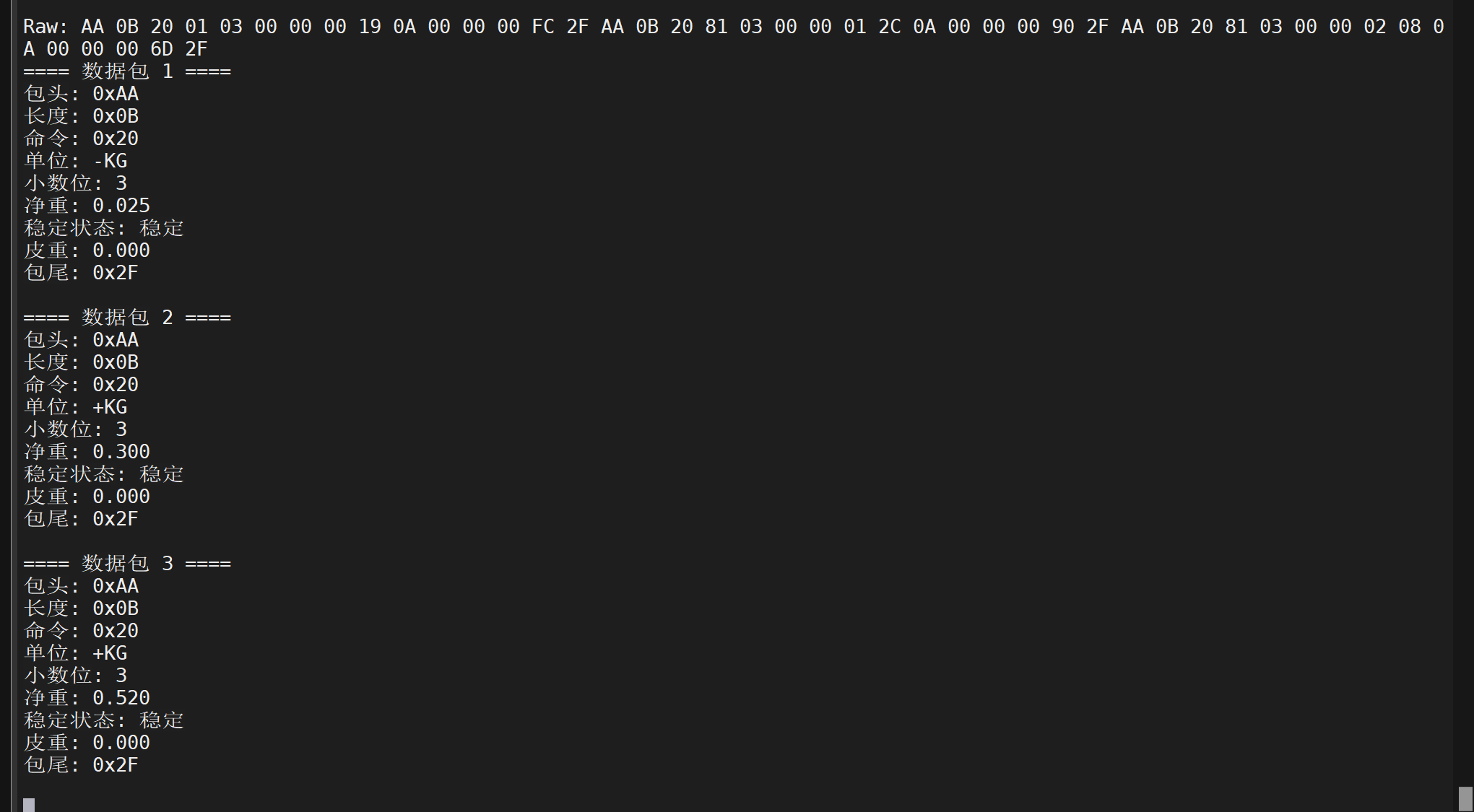

  2. 处理电子称串口数据
  3. 语音播报消息
  4. wifi上传到服务器

作用：

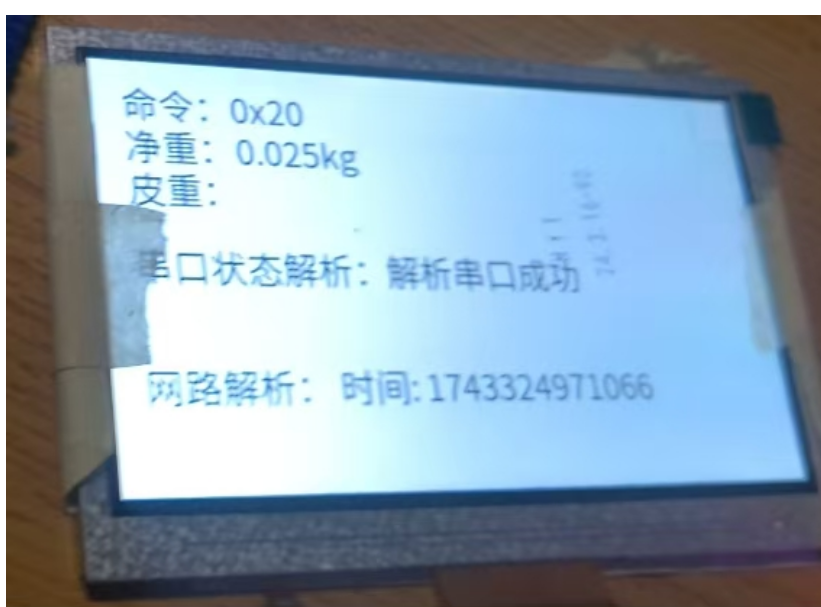

RGB屏幕实现电子秤输入，同时语音播报。

数据上传服务器

等待中流程：

采购：屏幕，语音播报模块+喇叭

技术：串口包数据包格式，WiFi上传格式

拆分任务：

  • [x ] 实现wifi上传数据到服务器

要求：lvgl+屏幕+WiFi上传数据包到服务器（已实现）

拉取SDK

    git clone  --depth=1 https://gitee.com/lcsc/luban-lite.git

git代码管理

git remote add origin https://gitee.com/sword-level_0/digital-scale-d133.git
git push -u origin "master"

移植UART

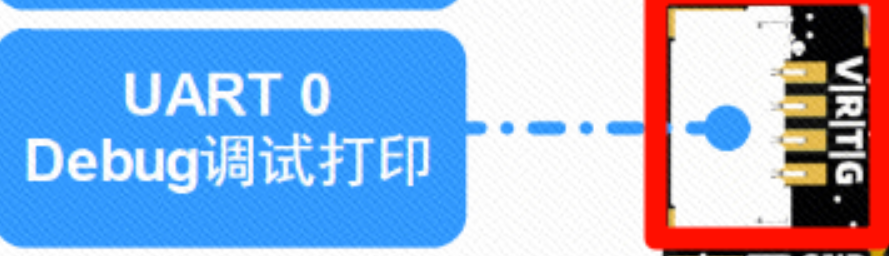

串口0为Debug调试打印接口

image-20250301092223249

使用

在user_uart3.c文件中将函数导出为命令，可以在终端开启串口

// 导出函数为命令
MSH_CMD_EXPORT(uart3_test_on, Test transmission and reception using UART3 serial port);

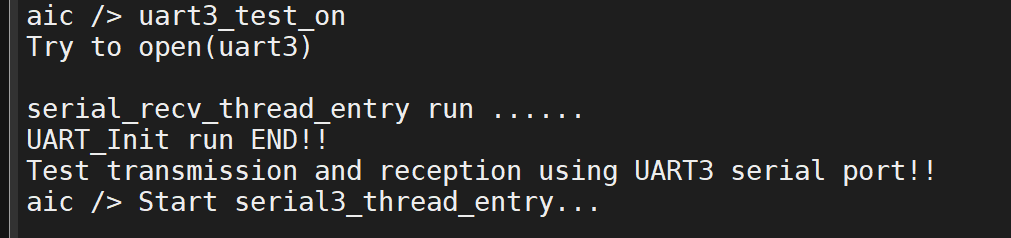

在终端开启

uart3_test_on

image-20250301092657012

发送

send_demoData

接受串口数据

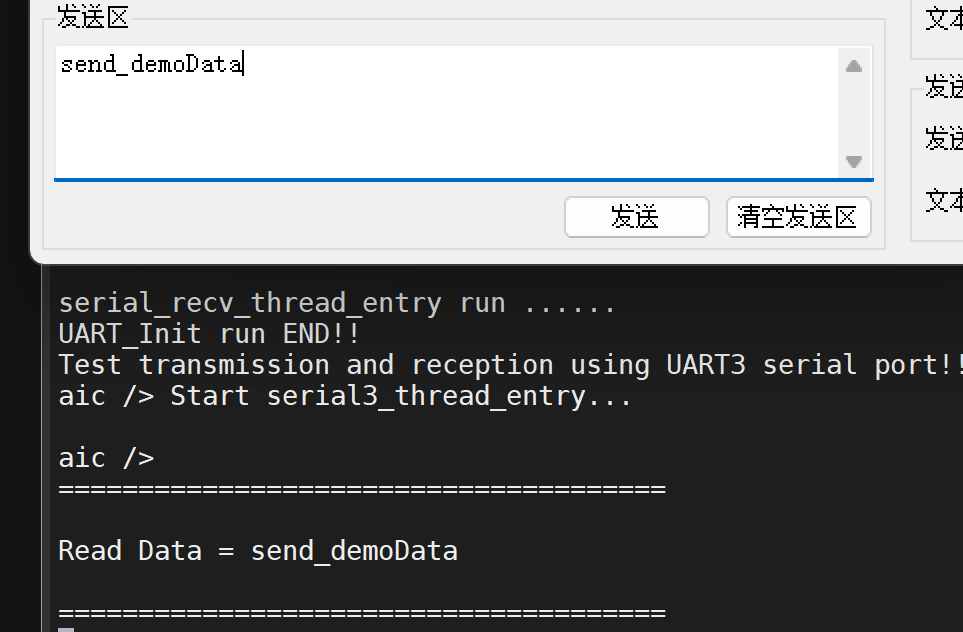

image-20250301092928923

移植外设

外设框架

移植0.96IIC

复制驱动文件夹至路径

application\rt-thread\helloworld\user_bsp\0-96-iic-single-screen

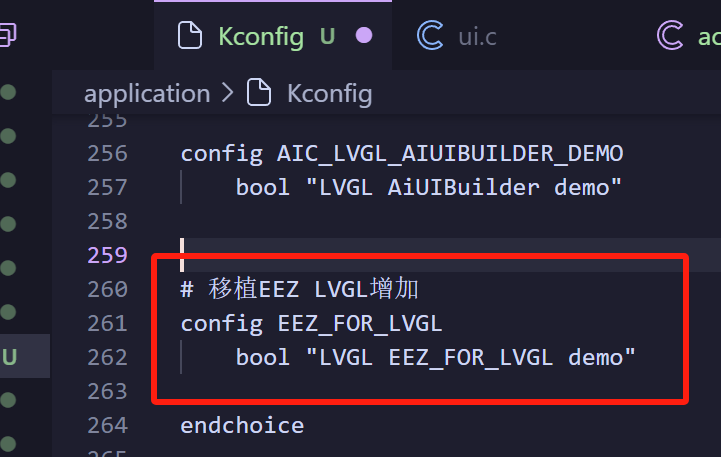

在上层路径Kconfig添加

在配置中，配置开启

需要将冲突配置取消：

LVGL相关和数字视频接口

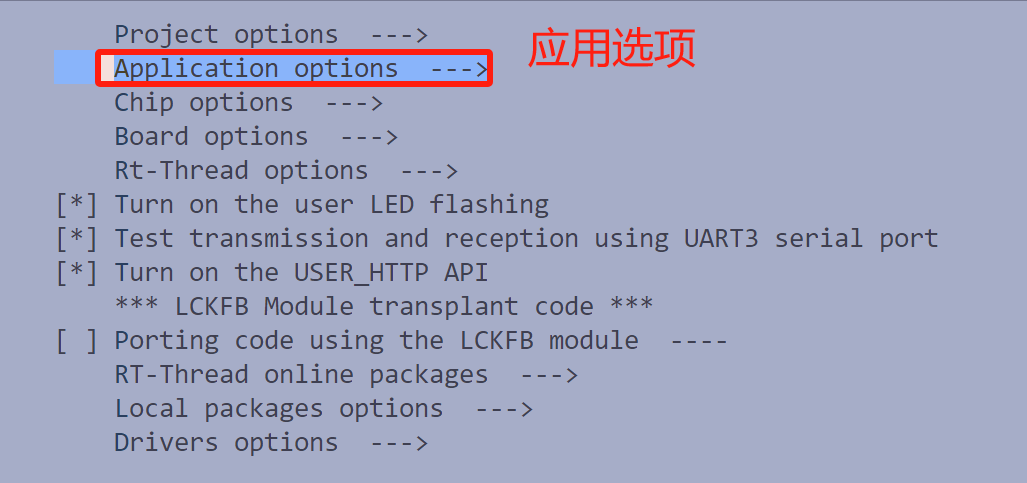

Application options  --->
      [*] LVGL (official): powerful and easy-to-use embedded GUI library  ----
      [*] ArtInChip LVGL demo  ----

Board options  --->
      [*] Using DVP

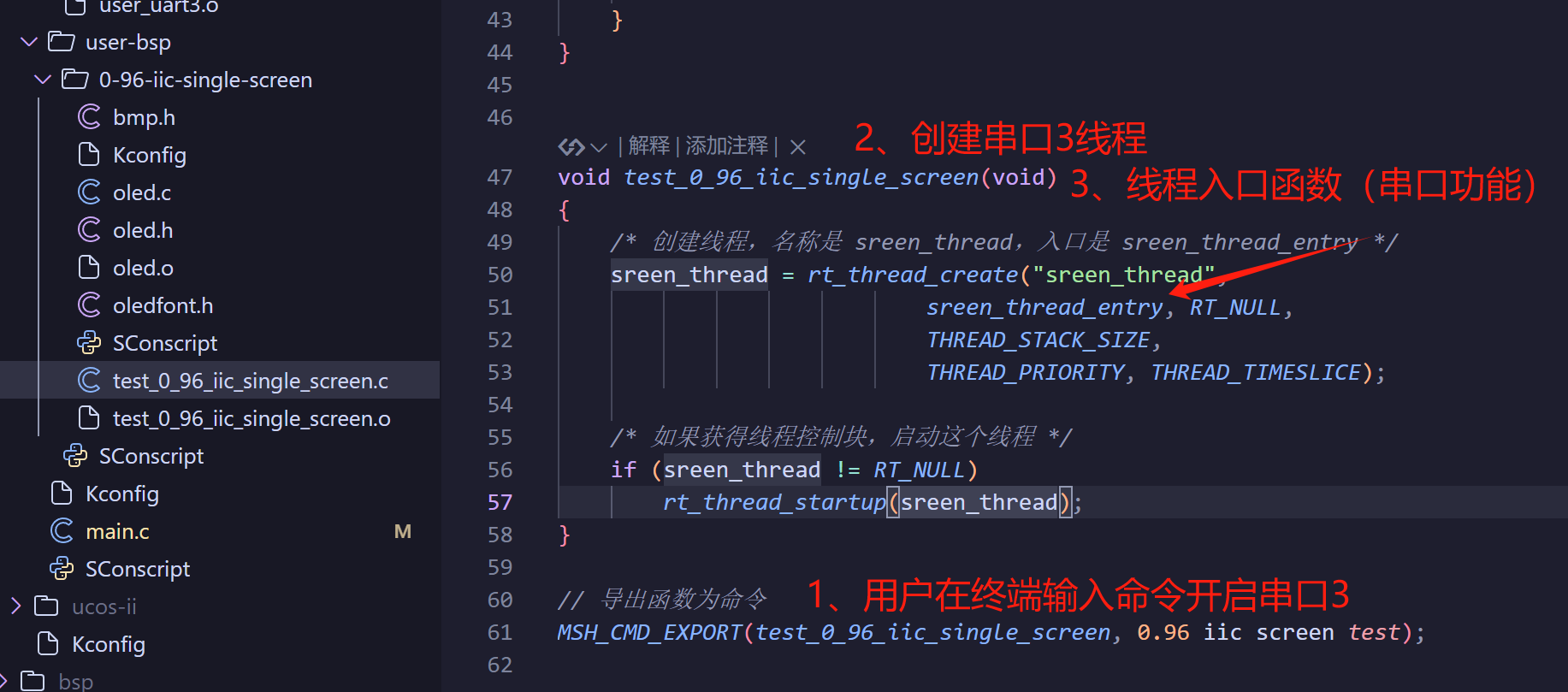

image-20250301144809070

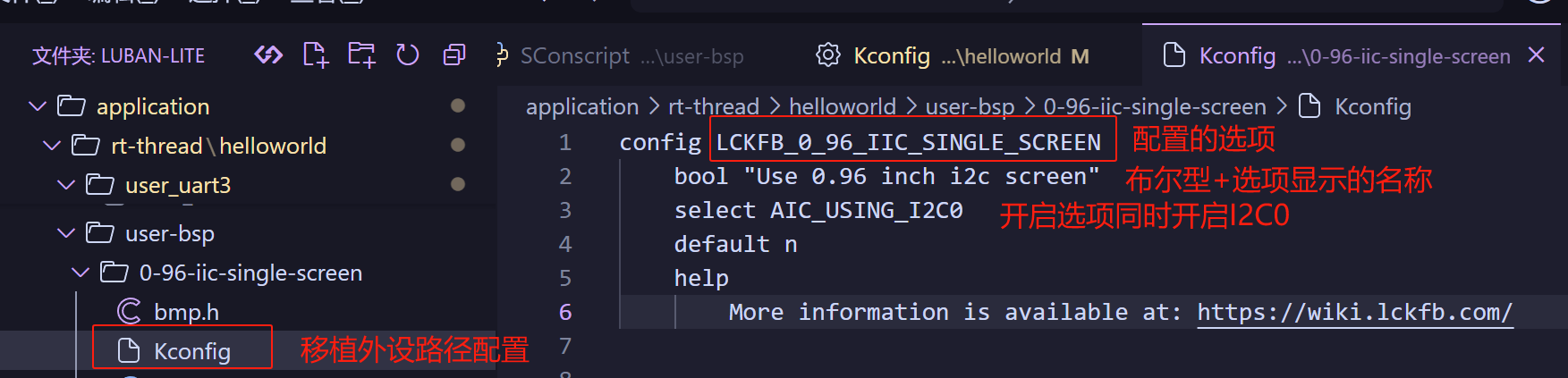

外设路径

image-20250301151841133

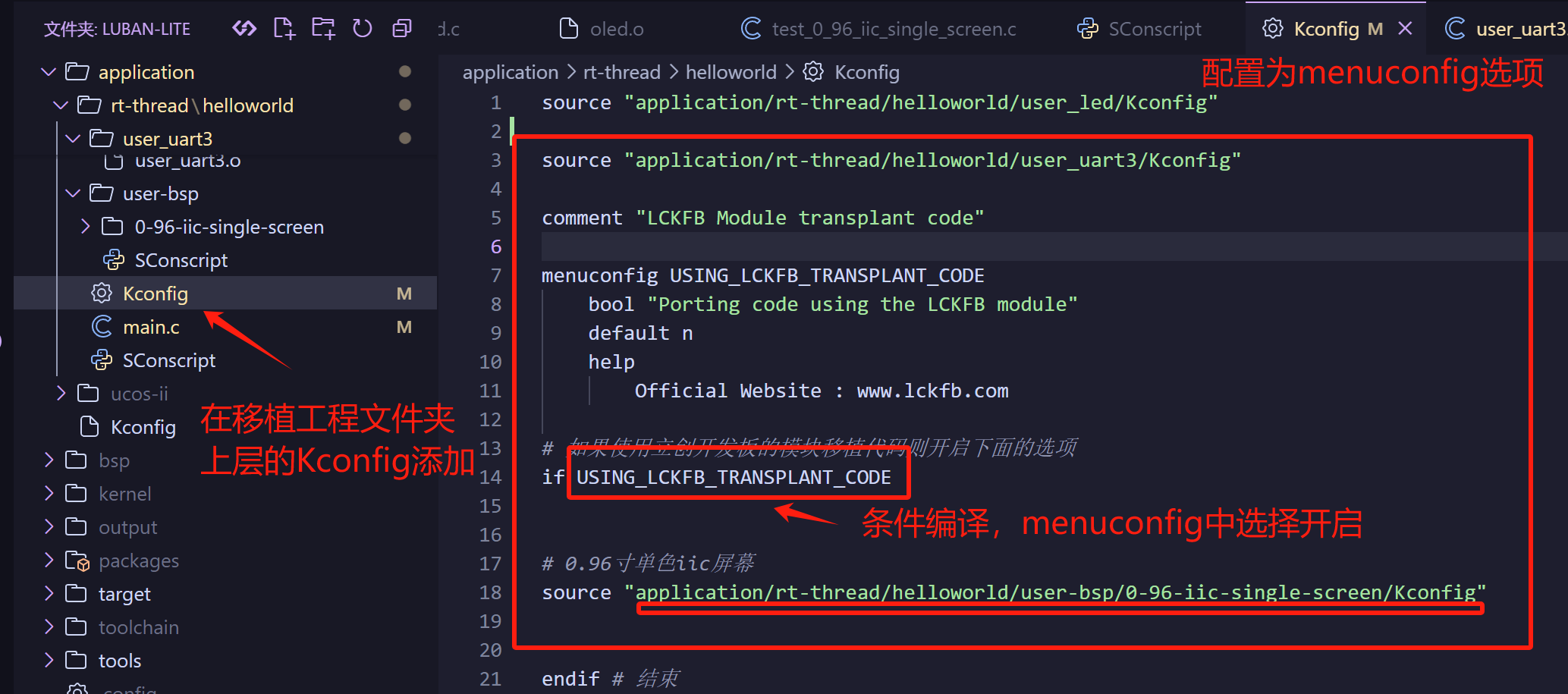

外设上层路径

image-20250301145347332

test_0_96_iic_single_screen

进程间通信（消息队列）

消息队列的使用

发送

/* 格式化时间字符串 */
snprintf(msg_buf, sizeof(msg_buf), "time=%d", time); // 使用snprintf函数将时间变量格式化为字符串，存储在msg_buf中

/* 发送消息到队列 */
result = rt_mq_send(mq, msg_buf, sizeof(msg_buf)); // 调用rt_mq_send函数将msg_buf中的消息发送到队列mq中
if (result != RT_EOK) // 如果发送失败
 {
     rt_kprintf("Failed to send message\n"); // 打印错误信息
 }

接收

    char msg_buf[16]; //  定义一个字符数组，用于存储接收到的消息，数组大小为16字节
    rt_err_t result; // 定义一个变量result，用于存储函数返回的错误码

    while (1) // 无限循环，程序将一直执行这个循环体
    {
        /* 阻塞等待消息 */
        result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER); // 调用rt_mq_recv函数从消息队列mq中接收消息
        if (result == RT_EOK)
            rt_kprintf("Received: %s\n", msg_buf);
        else
            rt_kprintf("Recv failed: %d\n", result);
    }

同一文件

#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_hal_gpio.h"
#define RT_USING_OVERFLOW_CHECK

static rt_mq_t mq = RT_NULL; // 消息队列句柄

/* 消息队列初始化 */
static int msg_queue_init(void)
{
    /* 创建消息队列：名称、消息大小、队列容量、队列模式 */
    mq = rt_mq_create("time_mq", 20, 10, RT_IPC_FLAG_FIFO);
    if (mq == RT_NULL)
    {
        rt_kprintf("Failed to create message queue\n");
        return -1;
    }
    return 0;
}
INIT_APP_EXPORT(msg_queue_init); // 系统启动时自动初始化

/* 线程1：发送时间信息 */
static rt_thread_t user_app_thread = RT_NULL;

static void user_APP_thread_entry(void *param)
{
    int time = 0;
    int count = 0;
    char msg_buf[20];
    rt_err_t result;

    while (1)
    {
        /* 格式化时间字符串 */
        snprintf(msg_buf, sizeof(msg_buf), "time=%d", time);

        /* 发送消息到队列 */
        result = rt_mq_send(mq, msg_buf, sizeof(msg_buf));
        if (result != RT_EOK)
        {
            rt_kprintf("Failed to send message\n");
        }

        /* 每两次发送（1秒）增加时间 */
        if (++count % 2 == 0)
            time++;

        rt_thread_mdelay(500); // 500ms间隔
    }
}

/* 启动线程1的命令 */
static void usr_APP_run(int argc, char **argv)
{
// 修改线程创建时的栈大小参数（原512改为2048）
    user_app_thread = rt_thread_create(
    "user_app_thread",
    user_APP_thread_entry, RT_NULL,
    2048,  // 修改点：栈大小增加到2048字节
    25, 5);


    if (user_app_thread)
        rt_thread_startup(user_app_thread);
    else
        rt_kprintf("Create thread1 failed\n");
}
MSH_CMD_EXPORT(usr_APP_run, "Start time sender thread");

/* 线程2：接收并打印信息 */
static rt_thread_t user_app2_thread = RT_NULL;

static void user_APP2_thread_entry(void *param)
{
    char msg_buf[16]; // 原20改为16（"time=2147483647"仅需14字节）
    rt_err_t result;

    while (1)
    {
        /* 阻塞等待消息 */
        result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER);
        if (result == RT_EOK)
            rt_kprintf("Received: %s\n", msg_buf);
        else
            rt_kprintf("Recv failed: %d\n", result);
    }
}

/* 启动线程2的命令 */
static void usr_APP2_run(int argc, char **argv)
{
    // 修改线程创建时的栈大小参数（原512改为2048）
    user_app2_thread = rt_thread_create(
    "user_app2_thread",
    user_APP2_thread_entry, RT_NULL,
    2048,  // 修改点：栈大小增加到2048字节
    25, 5);


    if (user_app2_thread)
        rt_thread_startup(user_app2_thread);
    else
        rt_kprintf("Create thread2 failed\n");
}
MSH_CMD_EXPORT(usr_APP2_run, "Start message receiver thread");

不同文件

#include <stdlib.h>
#include <stdio.h>
#include <string.h>
#include <getopt.h>
#include <sys/time.h>
#include <rtthread.h>
#include "rtdevice.h"
#include "aic_core.h"
#include "aic_hal_gpio.h"

extern rt_mq_t mq; // 消息队列句柄

/* 外部线程：接收并打印信息 */
static rt_thread_t user_External_app_thread = RT_NULL;

static void user_External_app_thread_entry(void *param)
{
    char msg_buf[16]; // 原20改为16（"time=2147483647"仅需14字节）
    rt_err_t result;

    while (1)
    {
        /* 阻塞等待消息 */
        result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER);
        if (result == RT_EOK)
            rt_kprintf("Received: %s\n", msg_buf);
        else
            rt_kprintf("Recv failed: %d\n", result);
    }
}

/* 启动线程的命令 */
static void usr_External_app_run(int argc, char **argv)
{
    // 修改线程创建时的栈大小参数（原512改为2048）
    user_External_app_thread = rt_thread_create(
    "usr_External_app_thread",  // 线程名
    user_External_app_thread_entry, RT_NULL,
    2048,  // 修改点：栈大小增加到2048字节
    25, 5);


    if (user_External_app_thread)
        rt_thread_startup(user_External_app_thread);
    else
        rt_kprintf("Create _External——thread failed\n");
}
MSH_CMD_EXPORT(usr_External_app_run, "Start message receiver thread");

改动

在声明句柄的文件中：

static rt_mq_t mq = RT_NULL; // 消息队列句柄

去掉

static //静态修饰

改成

rt_mq_t mq = RT_NULL; // 消息队列句柄

在外部文件中

extern rt_mq_t mq; // 声明引用外部消息队列句柄

终端命令

发送消息队列
usr_APP_run

接收消息队列，打印
usr_APP2_run

oled显示+接收消息队列
test_0_96_iic_single_screen

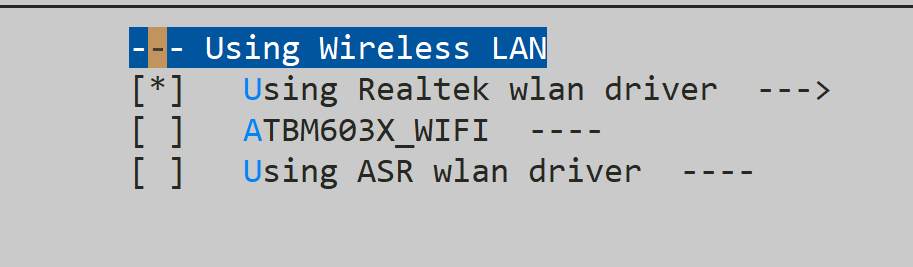

网路（2.4GWIFI）

终端

扫描WIFI

 wlan wifi_scan

连接wifi：

输入名称，密码

wlan wifi_connect SSID PASSWORD

wlan wifi_connect jianzhiji 8765432111

开启网卡

dhcpc WL0 start

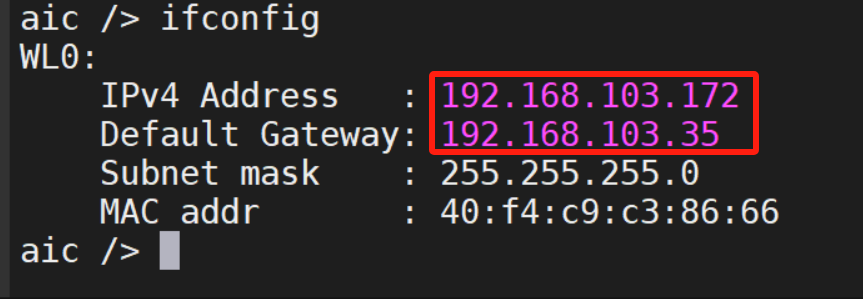

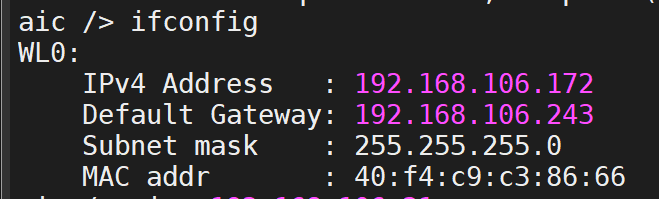

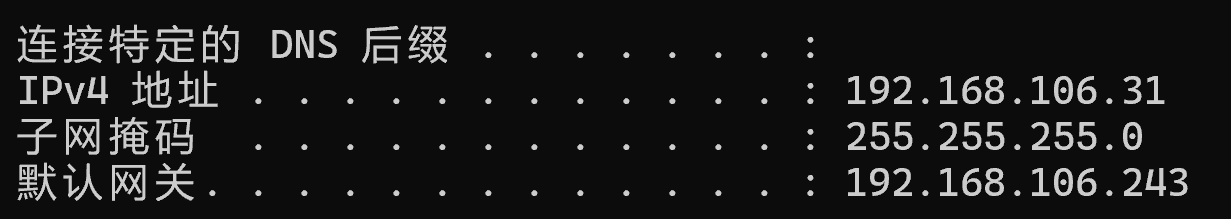

查看ip

ifconfig

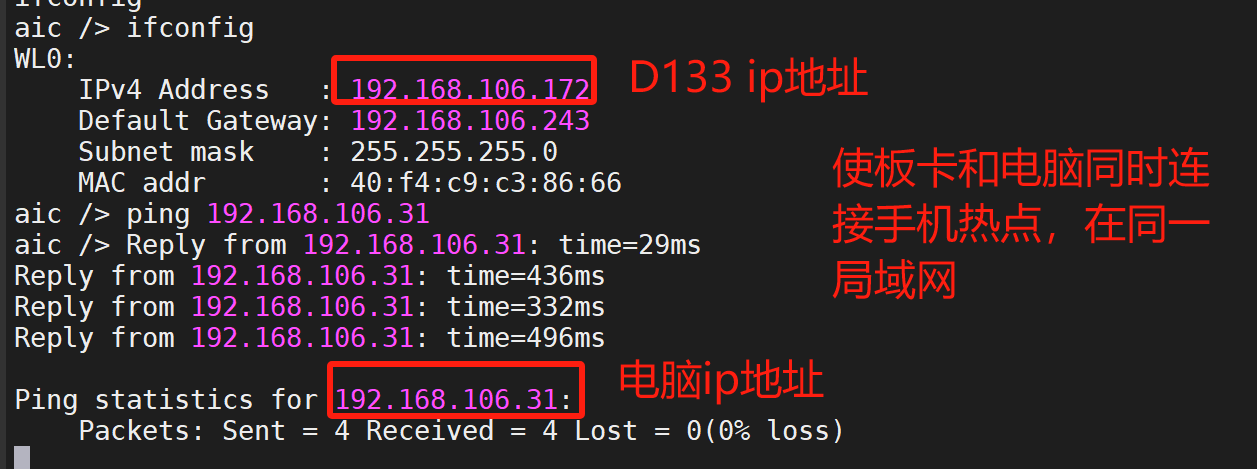

image-20250302161917084

例程分析

例程结构

网络概念解析

LwIP（Light Weight IP）是一个小型开源的TCP/IP协议栈，由瑞典计算机科学院（SICS）的Adam Dunkels开发。它的设计初衷是用少量的资源消耗（尤其是RAM）实现一个较为完整的TCP/IP协议栈，其中“完整”主要指的是TCP协议的完整性。

DNS域名解析

当在浏览器中输入 www.baidu.com 并解析时，整个过程涉及多个步骤和技术协议，最终目的是将域名转换为服务器IP地址并完成网页加载。以下是解析的主要流程及相关技术细节：

1. DNS域名解析

DNS（Domain Name System）负责将域名转换为对应的IP地址，具体步骤如下：

  1. 本地缓存查询
    • 浏览器首先检查自身缓存（如Chrome的DNS缓存）中是否有该域名的IP记录214。
    • 若无，则查询操作系统缓存（如Windows的hosts文件）和本地DNS缓存14。
  2. 本地DNS服务器查询
    • 若本地缓存未命中，请求会发送至用户配置的本地DNS服务器（如运营商提供的114.114.114.114）414。
    • 本地DNS服务器若缓存了域名记录，直接返回IP；否则进入递归查询流程14。
  3. 递归查询与根域名服务器
    • 本地DNS服务器依次向根域名服务器、顶级域名服务器（.com）、权威域名服务器（百度注册的DNS服务器）发起迭代查询，最终获取www.baidu.com的IP地址714。
  4. 返回IP地址
    • 查询结果逐级返回至浏览器，例如常见的百度IP地址可能为 220.181.111.147 或 202.108.22.5（实际IP可能因负载均衡而变化）27。

相关命令：

  • 使用 nslookup www.baidu.com 或 ping www.baidu.com 可直接查看解析后的IP地址3。

2. 建立TCP连接

获取IP地址后，浏览器通过TCP协议与服务器建立连接：

  1. 三次握手
    • 客户端发送SYN包，服务器返回SYN-ACK包，客户端再发送ACK包确认，完成可靠连接的建立27。
  2. 端口与协议
    • 服务器默认监听80端口（HTTP）或443端口（HTTPS）212。

3. 发起HTTP请求与响应

  1. HTTP请求
    • 浏览器发送HTTP GET请求，包含请求头（如User-Agent、Cookie等）和请求路径（如/表示首页）712。
  2. 服务器处理
    • 百度服务器根据请求生成响应，可能涉及负载均衡、动态内容生成或静态资源返回1213。
  3. HTTP响应
    • 服务器返回状态码（如200 OK）、响应头（如Content-Type）及HTML内容27。

4. 浏览器渲染页面

  1. 解析HTML与资源加载
    • 浏览器解析HTML代码，并加载其中的CSS、JavaScript、图片等资源，可能触发多次HTTP请求212。
  2. 渲染引擎处理
    • 构建DOM树、CSSOM树，合并为渲染树，最终布局和绘制页面712。

5. 连接释放

  • 数据传输完成后，通过TCP四次挥手释放连接27。

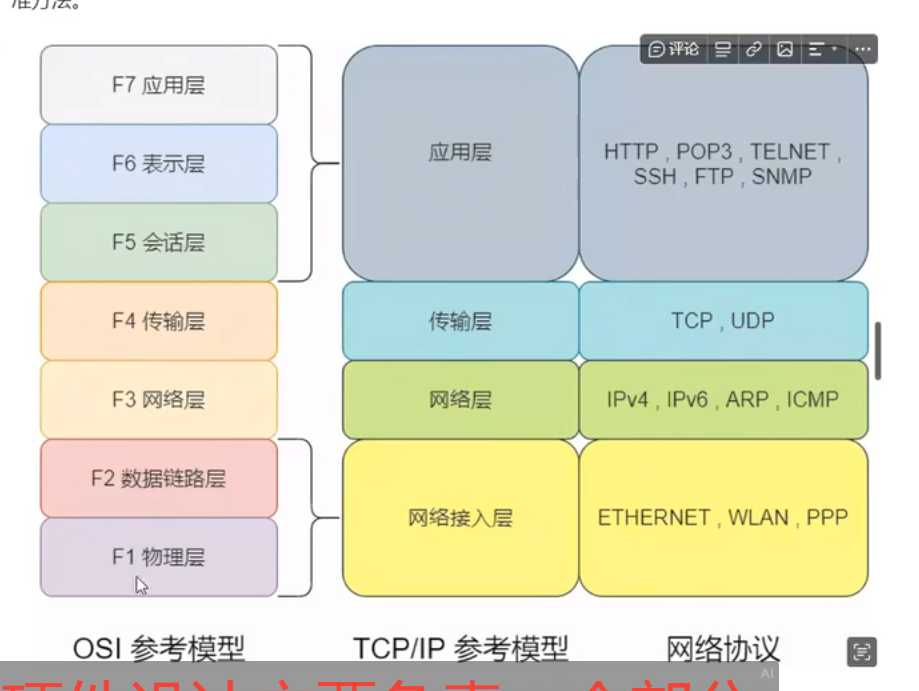

技术协议总结

协议层级 协议与作用
应用层 HTTP（传输网页）、DNS（域名解析）2
传输层 TCP（可靠连接）、UDP（DNS查询）27
网络层 IP（路由选择）、ARP（IP转MAC地址）47
链路层 以太网帧（物理传输）4

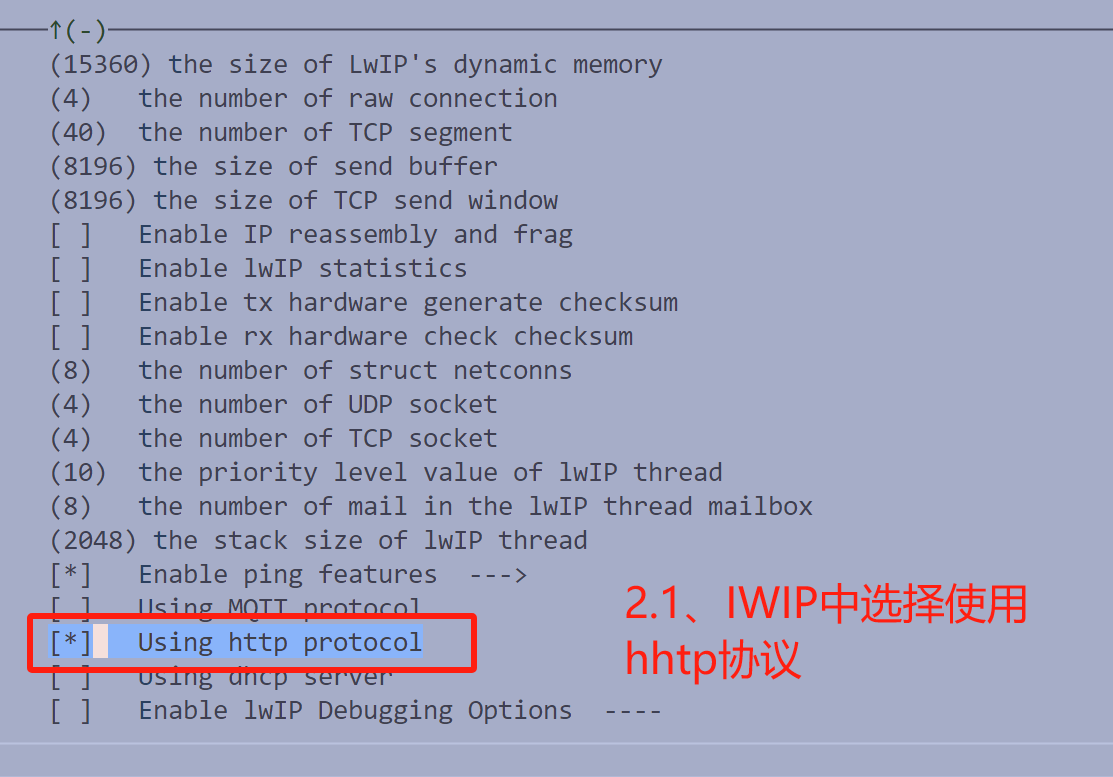

以下是关于 lwIP 的线程堆栈大小、MQTT/HTTP 协议使用、DHCP 服务器配置以及调试选项的详细说明：

1. lwIP 线程堆栈大小

作用：
lwIP 在多线程环境下运行时，每个网络线程（如 TCP/IP 主线程、协议处理线程等）需要分配足够的堆栈空间。堆栈大小不足会导致栈溢出、系统崩溃或数据损坏。

配置方法：

  • 默认值：
    lwIP 默认堆栈大小取决于移植的平台（如 FreeRTOS、裸机等），通常在 lwipopts.h 或平台配置文件中定义。
    例如，在 FreeRTOS 中，TCP/IP 线程堆栈可能默认为 1KB~4KB。

  • 调整堆栈：
    根据协议复杂度和数据量调整。例如：

    • 简单应用（如 UDP Echo）：1KB~2KB
    • 复杂应用（如 HTTP 文件传输）：4KB~8KB
    • MQTT/HTTP + TLS：可能需要 8KB~16KB（加密算法占用更多栈空间）

    在 FreeRTOS 中修改示例：

    // FreeRTOS 任务创建时指定堆栈大小
xTaskCreate(tcpip_thread, "lwIP", 4096, NULL, 2, NULL);

  • 检测方法：
    使用工具（如 FreeRTOS 的堆栈溢出检测钩子函数 vApplicationStackOverflowHook）或手动填充魔法值检查溢出。

2. 使用 MQTT 协议

实现步骤：

  1. 启用 lwIP MQTT 模块：
    在 lwipopts.h 中启用 MQTT 支持：

    #define LWIP_MQTT 1

  2. 集成 MQTT 客户端：
    lwIP 提供轻量级 MQTT 客户端，需包含头文件：

    #include "mqtt.h"

  3. 连接与通信示例：

    // MQTT 连接配置
struct mqtt_connect_client_info_t ci;
memset(&ci, 0, sizeof(ci));
ci.client_id = "client_id";

// 连接到 Broker
mqtt_client_t *client = mqtt_client_new();
mqtt_connect(client, &ip_addr, 1883, mqtt_connection_cb, NULL, &ci);

// 发布消息
const char *message = "Hello MQTT";
mqtt_publish(client, "topic", message, strlen(message), MQTT_QOS_0, 0, NULL);

3. 使用 HTTP 协议

实现步骤：

  1. 启用 HTTP 服务器：
    在 lwipopts.h 中启用 HTTP 支持：

    #define LWIP_HTTPD 1
#define LWIP_HTTPD_SSI 1   // 可选：支持 SSI
#define LWIP_HTTPD_CGI 1   // 可选：支持 CGI

  2. 实现 HTTP 回调函数：
    定义页面处理和 CGI 函数：

    // 处理 HTTP 请求
const char *http_response = "<html><body>Hello HTTP</body></html>";
err_t http_req_handler(struct pbuf *p, struct tcp_pcb *pcb) {
    tcp_write(pcb, http_response, strlen(http_response), TCP_WRITE_FLAG_COPY);
    tcp_close(pcb);
    return ERR_OK;
}

// 注册 HTTP 路径
http_set_cgi_handlers(http_cgi_handlers, LWIP_ARRAYSIZE(http_cgi_handlers));

  3. 启动 HTTP 服务器：

    httpd_init();

4. 使用 DHCP 服务器

配置方法：

  1. 启用 DHCP 服务器功能：
    在 lwipopts.h 中启用：

    #define LWIP_DHCP 1         // 启用 DHCP 客户端
#define LWIP_DHCPS 1        // 启用 DHCP 服务器

  2. 设置地址池：
    在代码中配置 DHCP 地址池：

    ip4_addr_t dhcp_start, dhcp_end;
IP4_ADDR(&dhcp_start, 192, 168, 1, 100);
IP4_ADDR(&dhcp_end, 192, 168, 1, 200);

dhcp_server_init(netif_default, &dhcp_start, &dhcp_end);

  3. 处理 DHCP 请求：
    lwIP 自动处理客户端请求，分配 IP 并管理租期。

5. 启用 lwIP 调试选项

作用：
调试选项用于输出网络状态、协议解析细节和错误信息，帮助定位连接问题、内存泄漏或协议错误。

启用方法：

  1. 全局调试开关：
    在 lwipopts.h 中设置：

    #define LWIP_DEBUG 1                // 启用调试
#define LWIP_DBG_MIN_LEVEL LWIP_DBG_LEVEL_ALL  // 输出所有级别日志

  2. 模块级调试：
    按需启用特定模块的调试：

    #define DHCP_DEBUG LWIP_DBG_ON      // DHCP 调试
#define TCP_DEBUG LWIP_DBG_ON       // TCP 调试
#define HTTP_DEBUG LWIP_DBG_ON      // HTTP 调试

  3. 输出调试信息：
    实现 lwip_log 函数或重定向到串口：

    void lwip_log(const char *fmt, ...) {
    va_list args;
    va_start(args, fmt);
    vprintf(fmt, args);  // 输出到控制台或串口
    va_end(args);
}

典型调试场景：

  • 内存泄漏：启用 MEM_DEBUG 和 MEMP_DEBUG。
  • TCP 重传：启用 TCP_CWND_DEBUG 查看拥塞窗口变化。
  • HTTP 请求解析：启用 HTTP_DEBUG 跟踪请求处理。

总结

  • 堆栈大小：根据协议复杂度和线程任务调整，避免溢出。
  • 协议支持：通过 lwipopts.h 启用 MQTT/HTTP/DHCP，并实现回调函数。
  • 调试：启用调试宏并实现日志输出，快速定位问题。

建议结合具体平台（如 FreeRTOS、Linux 等）和硬件资源（内存、CPU）进行参数调优。

开启网络

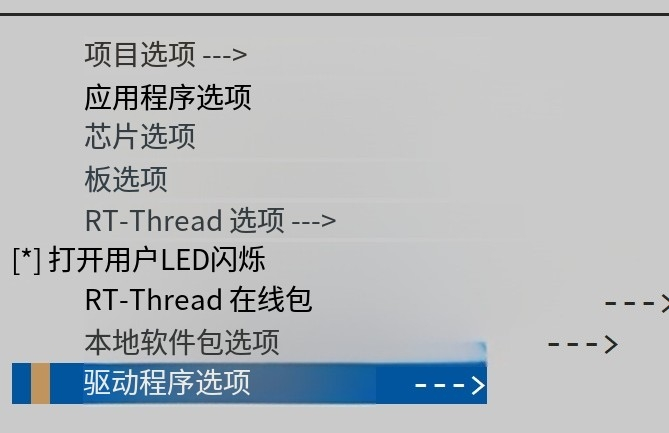

image-20250303211145500

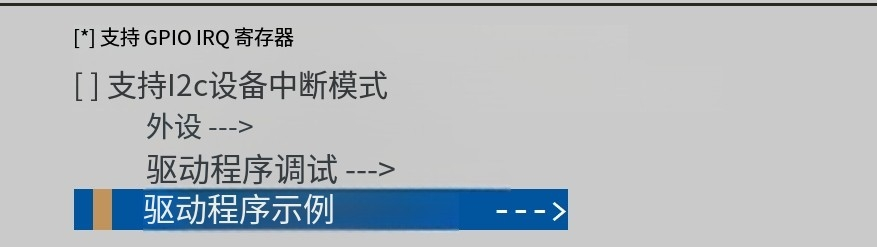

image-20250303211207087

image-20250303220100125

image-20250303221202783

image-20250303221115056

image-20250303221757077

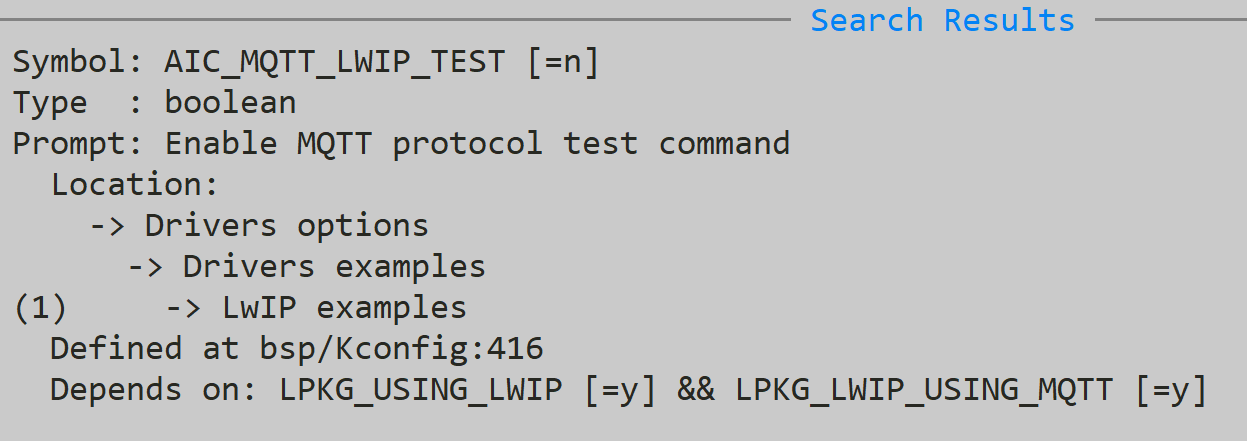

image-20250303221748038

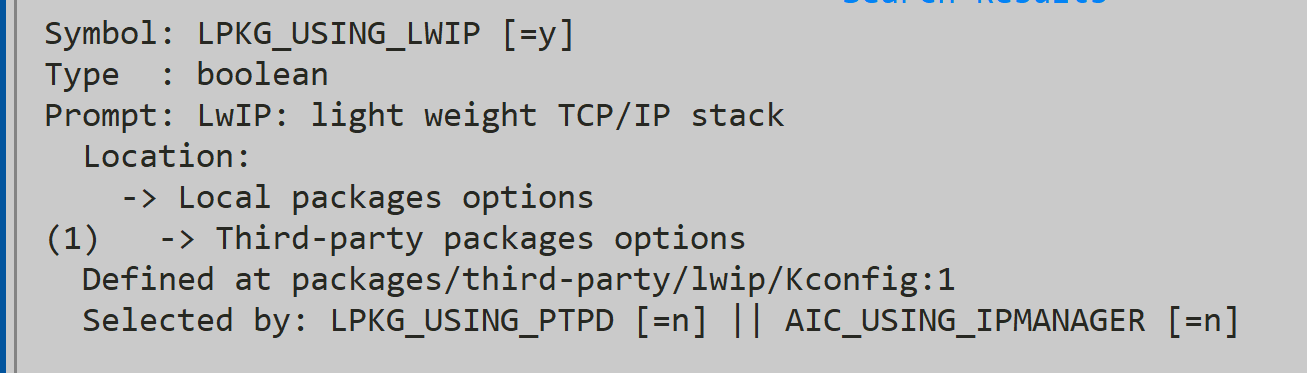

image-20250303222058480

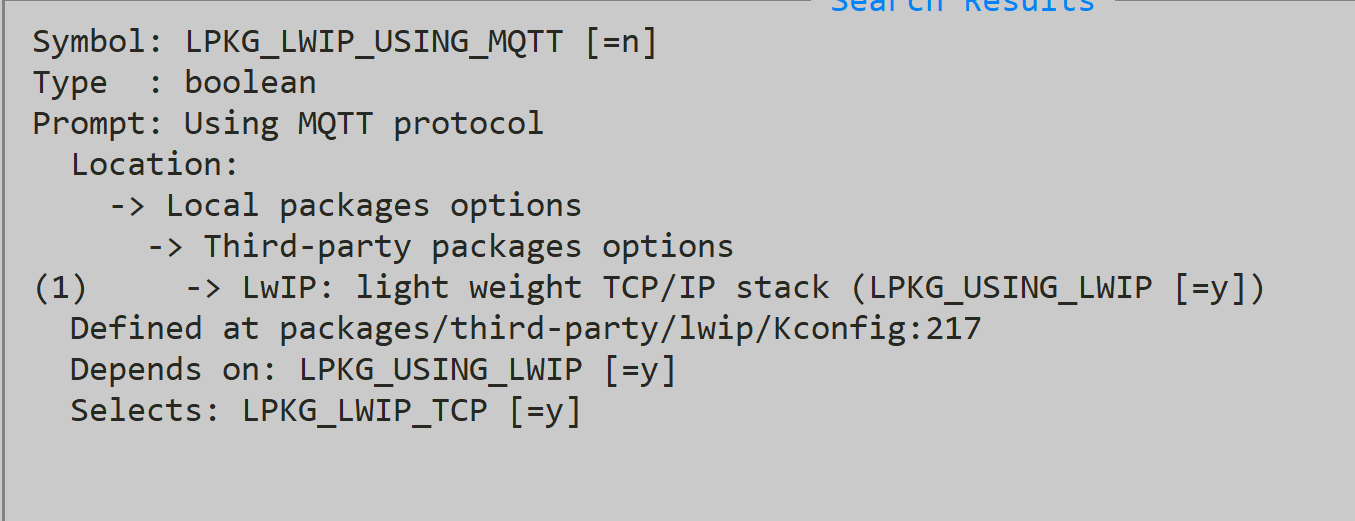

image-20250303222152926

help

以下是 RT-Thread Shell 命令的中文翻译：

RT-Thread Shell 命令列表

命令 功能描述
list_fd 列出文件描述符
sensor 传感器测试功能
sensor_polling 传感器轮询模式测试功能
sensor_int 传感器中断模式测试功能
sensor_fifo 传感器 FIFO 模式测试功能
free 显示系统内存使用情况
ps 列出系统中的线程
help 显示 RT-Thread Shell 帮助
list 列出系统对象
list_device 列出系统中的设备
list_timer 列出系统中的定时器
list_mempool 列出内存池
list_memheap 列出内存堆
list_msgqueue 列出消息队列
list_mailbox 列出邮箱
list_mutex 列出互斥锁
list_event 列出事件
list_sem 列出信号量
list_thread 列出线程
version 显示 RT-Thread 版本信息
clear 清空终端屏幕
tail 输出文件的最后 N 行数据
echo 将字符串写入文件
df 显示磁盘剩余空间
umount 从文件系统卸载设备
mount 挂载设备到文件系统：mount <设备> <挂载点> <文件系统类型>
mkfs 格式化磁盘为指定文件系统
mkdir 创建目录
pwd 显示当前工作目录路径
cd 切换工作目录
rm 删除文件
cat 查看文件内容
mv 重命名文件或移动文件
cp 复制文件
ls 列出目录或文件信息
ulog_filter 显示 ulog 日志过滤设置
ulog_kw 设置 ulog 全局关键字过滤
ulog_tag 设置 ulog 全局标签过滤
ulog_lvl 设置 ulog 全局日志级别过滤
ulog_tag_lvl 按标签设置 ulog 日志级别过滤
ulog_be_lvl 按后端设置 ulog 日志级别过滤
f 运行一个函数
m 修改内存值
p 打印内存值
meminfo 显示内存信息
run_in_loop_thre 在循环线程中运行命令
run_in_thread 在线程中运行命令
reboot 重启系统
reset 重置设备模块
list_pinmux 列出引脚功能配置
arecord 录制音频为 WAV 文件
aplay 播放 WAV 文件
test_clock 测试时钟模块（CMU CLK）
test_dma_memset 测试 DMA 内存填充（参数：值 长度）
test_dma_memcpy 测试 DMA 内存复制（参数：长度）
test_dvp 测试 DVP 和摄像头模块
test_gpai 测试 GPAI 设备
test_gpio 测试 GPIO 设备
test_eth 网络回环测试
iperf 网络性能测试（-s 为服务端/-c 为客户端）
sf SPI Flash 操作
fal FAL（Flash 抽象层）操作
test_tsen 温度传感器（TSen）测试
top 显示 CPU 使用率
dhcpc 启动/停止 DHCP 客户端（动态主机配置协议），自动分配IP、子网掩码、网关和DNS，这样用户就不用手动配置了
ifconfig 显示或配置网络信息
ping 网络连通性测试（输入 ping help 查看帮助）
test_0_96_iic_si 测试 0.96 英寸 IIC 屏幕
usr_APP2_run 启动消息接收线程
usr_APP_run 启动时间发送线程
usr_External_app 启动外部应用线程（消息接收）
send_demoData 发送测试数据
dma_dump 显示 DMA 寄存器（参数：通道号）
efuse 操作 EFUSE
epwm_status 显示 EPWM 状态
mtop 测试 mtop 功能
pwm_set_tb 设置 PWM 时基
pwm_status 显示 PWM 状态
tsen_status 显示温度传感器状态
wdt_status 显示看门狗状态
list_irq 列出系统中断
canstat 显示 CAN 设备状态
adc ADC 操作（输入 adc help 查看选项）
pin 引脚操作（输入 pin help 查看选项）
pwm PWM 操作（输入 pwm help 查看选项）
lptimer_dump 显示低功耗定时器（LPTimer）信息
pm_dump 显示电源管理状态
pm_run 切换电源管理模式
pm_module_delay 设置模块延迟休眠请求
pm_module_reques 请求模块电源管理模式
pm_module_releas 释放模块电源管理模式计数
pm_module_releas 释放模块电源模式
pm_request 请求电源管理模式
pm_release_all 释放所有电源管理模式计数
pm_release 释放电源管理模式
list_alarm 列出闹钟信息
date 获取/设置日期和时间（本地时区）：date [年 月 日 时 分 秒]
player_demo 播放器演示
audio_player_dem 音频播放器演示
wlan WiFi 操作（输入 wlan help 查看子命令）

使用说明

  • 格式：命令 [参数]，例如 ping 192.168.1.1。
  • 帮助：输入 命令 help 查看详细用法（如 ping help）。
  • 硬件相关命令（如 test_gpio, pwm）需确保硬件支持。

网络相关概念

DHCP

''（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络协议，用于自动分配和管理网络设备的IP地址及相关配置参数，从而简化网络配置并避免手动操作带来的错误。

一、核心功能

  1. IP地址自动分配
    • 动态分配：从地址池中临时分配IP（有租期限制）
    • 静态绑定：为特定设备（如服务器）固定分配IP

lwIP

（Lightweight IP） 是一个轻量化的开源 TCP/IP 协议栈，专为资源受限的嵌入式系统设计。它由瑞典计算机科学研究院的 Adam Dunkels 开发，广泛应用于物联网设备、工业控制、传感器网络等场景。

  1. 模块化架构
    • 支持按需裁剪功能模块（如 DHCP、DNS、IPv6），开发者可灵活配置协议栈功能。
  2. 多协议支持
    • 包含完整的 TCP/IP 协议族：
      • 网络层：IPv4、IPv6、ICMP、IGMP
      • 传输层：TCP、UDP
      • 应用层：HTTP、SNMP、MQTT（需扩展实现）

lwIP 的典型应用场景

场景 说明
物联网设备 智能家居设备（如 Wi-Fi 插座、传感器）通过 lwIP 实现网络通信。
工业控制 PLC、工业网关使用 lwIP 接入以太网，支持 Modbus TCP 等协议。
嵌入式 Web 服务器 通过 lwIP 的 HTTP 模块，在设备上运行轻量级 Web 页面（如配置界面）。
低功耗设备 结合低功耗无线技术（如 LoRa、BLE），实现电池供电设备的间歇性网络通信。

image-20250304204927459

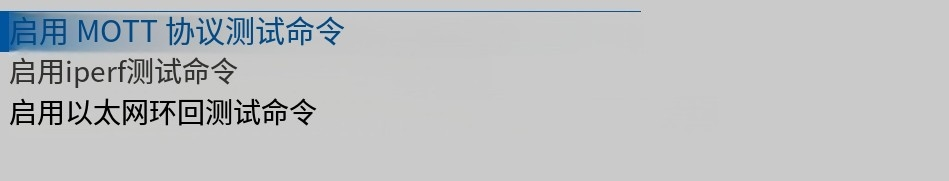

image-20250304204949681

iperf

iperf 是一款开源的网络性能测试工具，主要用于测量 TCP/UDP 带宽、延迟、抖动和丢包率等网络性能指标。它通过在客户端和服务器之间发送数据流，评估网络的吞吐量和稳定性，是网络工程师和开发者的常用工具。

一、核心功能

功能 说明
带宽测试 测量网络最大传输速率（如测出实际带宽是否达标）
协议支持 支持 TCP、UDP、SCTP 协议
多线程测试 可并行多连接测试（模拟多用户场景）
数据方向控制 支持上行（客户端→服务器）、下行（服务器→客户端）、双向测试
统计报告 实时输出带宽、抖动（Jitter）、丢包率（Loss%）等详细指标

SDMC

通常指 同步数字主控制器（Synchronous Digital Master Controller），是一种用于协调多设备同步操作的高精度时序控制核心模块，尤其在高速数字系统、通信设备和复杂嵌入式系统中广泛应用。

WLAN连接

wifi（RTL8189FTV-WIFI模块2.4GHz，SDIO接口）

扫描wifi

wlan wifi_scan

连接wifi （输入名称，密码）

wlan  wifi_connect SSID PASSWORD

wlan wifi_connect jianzhiji 8765432111

wlan wifi_connect jianzhiji 8765432111

ifconfig
image-20250317091909194

需出现IP地址才算链接成功

可以 通过ping ip来再次确认是否连接到互联网还是内网：

ping www.baidu.com
//DNS解码的百度ip地址
ping 183.2.172.177

image-20250304154921014

无线网络

本章节讲解如何在 Luban-Lite 系统中配置 SDIO 接口的无线网络，需要配置的主要有以下几部分：

  • 配置 SDMC 接口；
  • 配置 WiFi 模组；
  • 配置 lwIP 协议栈；
  • 配置内核；

配置 SDMC 接口和 WiFi 模组

使用 SDMC 接口前，需将对应 SDMC 接口选中，以 D133CBV-QFN88 开发板为例，使用 scons --menuconfig 命令进行配置：

Board options
    [ * ] Using SDMC0                                    # 硬件连接哪个 SDMC 接口，选择哪个SDMC
    [ * ] Enable the interrupt of sdmc
    [ * ] Using Wireless lan --->
        [ * ] Using Realtek wlan driver --->
            Select Realtek wlan0 modul (rtl8189)--- >    # 以 RTL8189 为例
            Realtek wlan0 paramete --->
                (PC.7) realtek wlan0 power on gpio
                (192.168.3.20) wlan0 ip addr
                (192.168.3.1) wlan0 gateway addr
                (255.255.255.0) wlan0 netmask
                [*] Enable Realtek driver debug information

使用RTL8189FTV--WIFI模块该选

image-20250304213318529

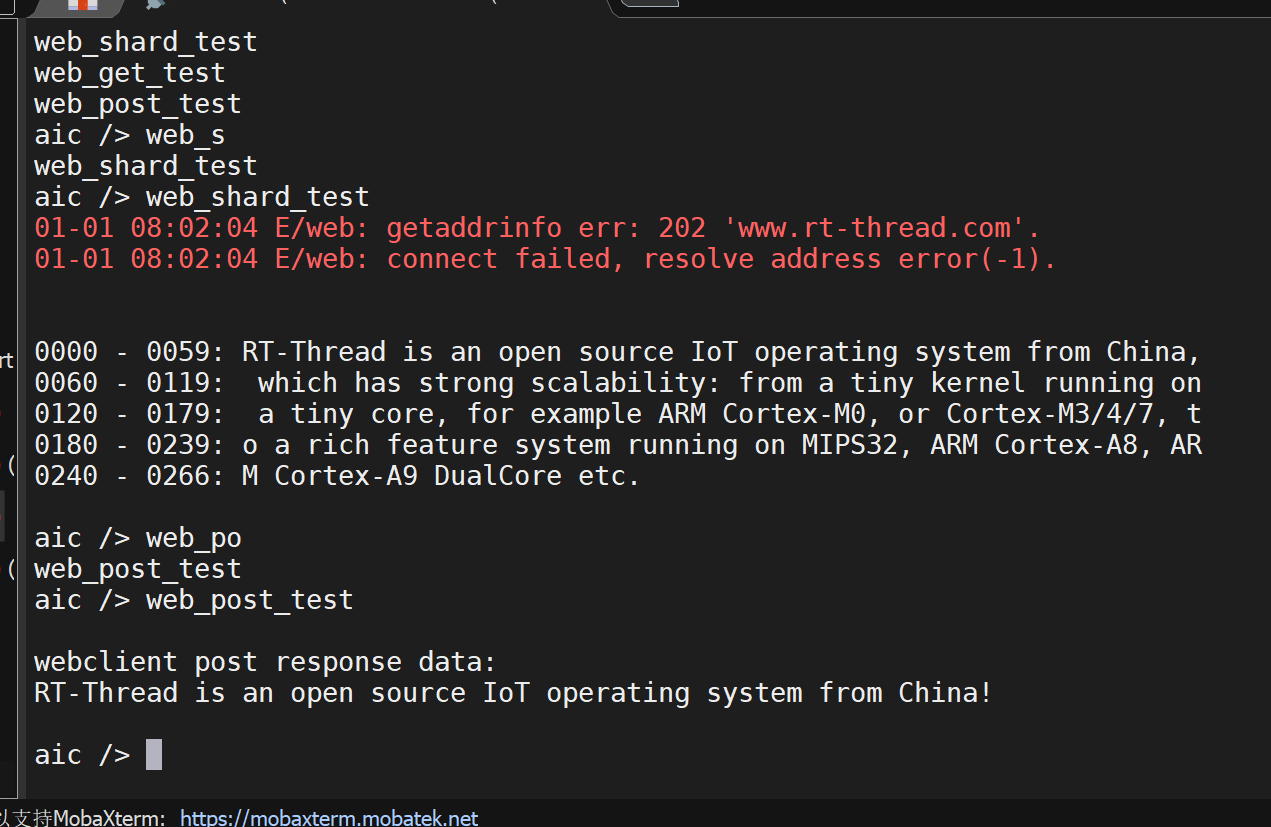

image-20250307221754392

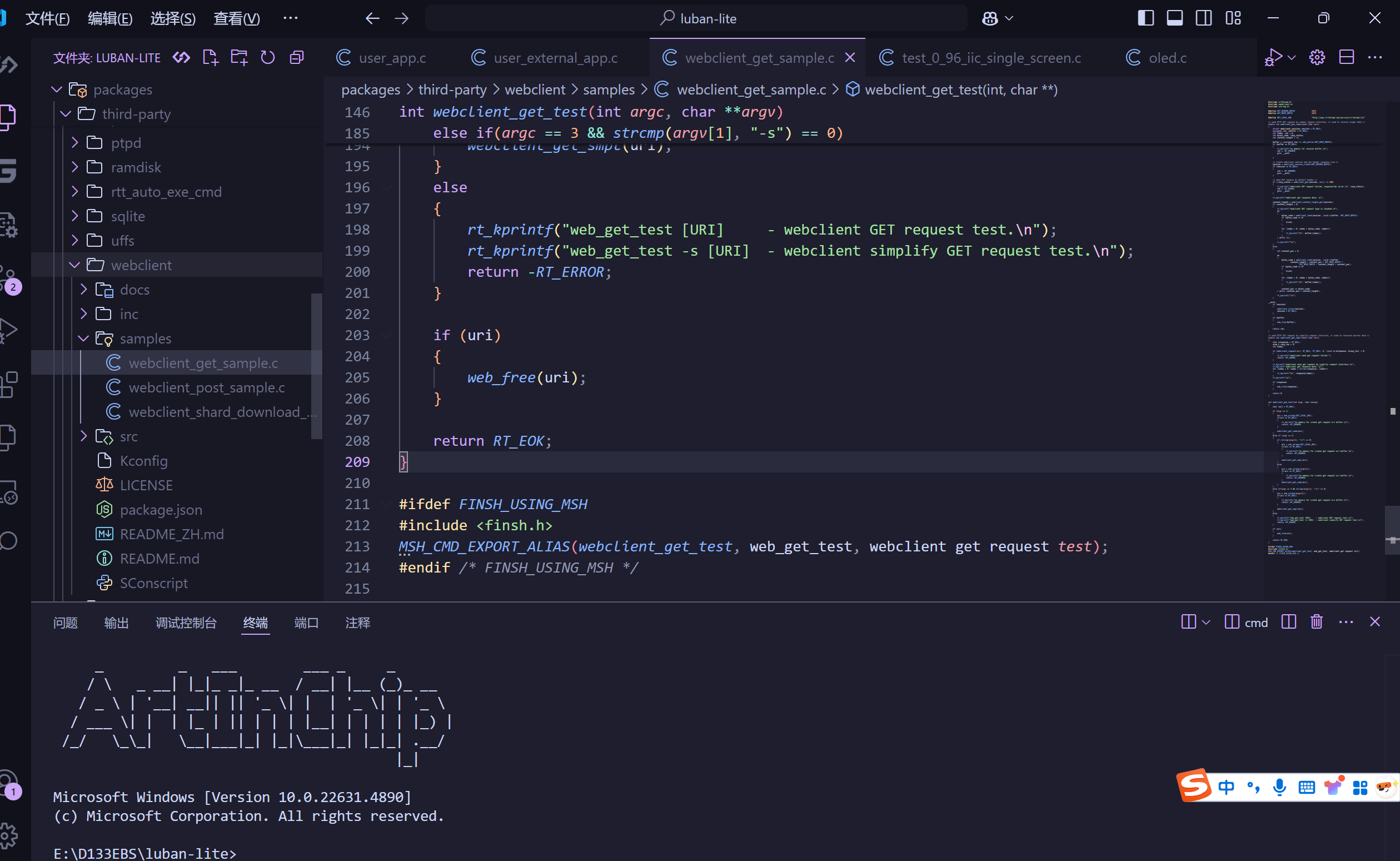

例程地址：packages -> third-party -> webclient ->samples

image-20250307221907769

配置 lwIP

使用 scons --menuconfig 命令进入配置页面，配置如下：

Local packages options --->
    Third-party packages options --->
    LwIP: light weight TCP/IP stack
        [*]   LwIP Examples  --->
        [*]   Using net tools
        [*]   Enable DNS for name resolution
        [*]   Enable alloc ip address through DHCP
        [*]   Enable ping features  --->

配置内核

Rt-Thread options --->
    RT-Thread Kernel --->
        (4)    The priority level value of timer thread
        (4096) The stack size of timer thread
    RT-Thread Components --->
        Device Drivers --->
            (4096) The stack size for sdio irq thread
            (5)   The priority level value of sdio irq thread

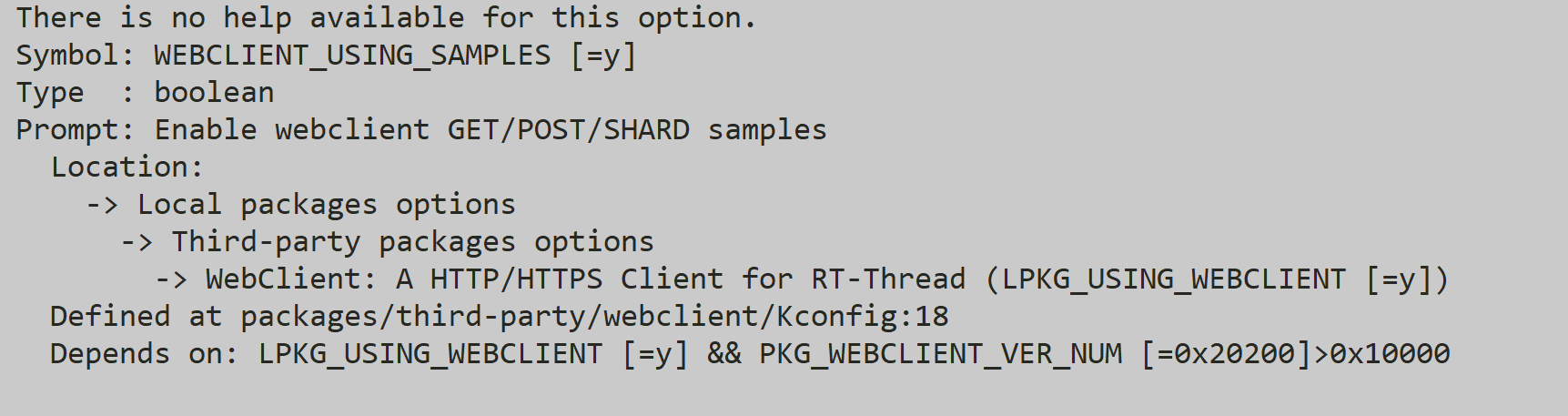

image-20250307220702309

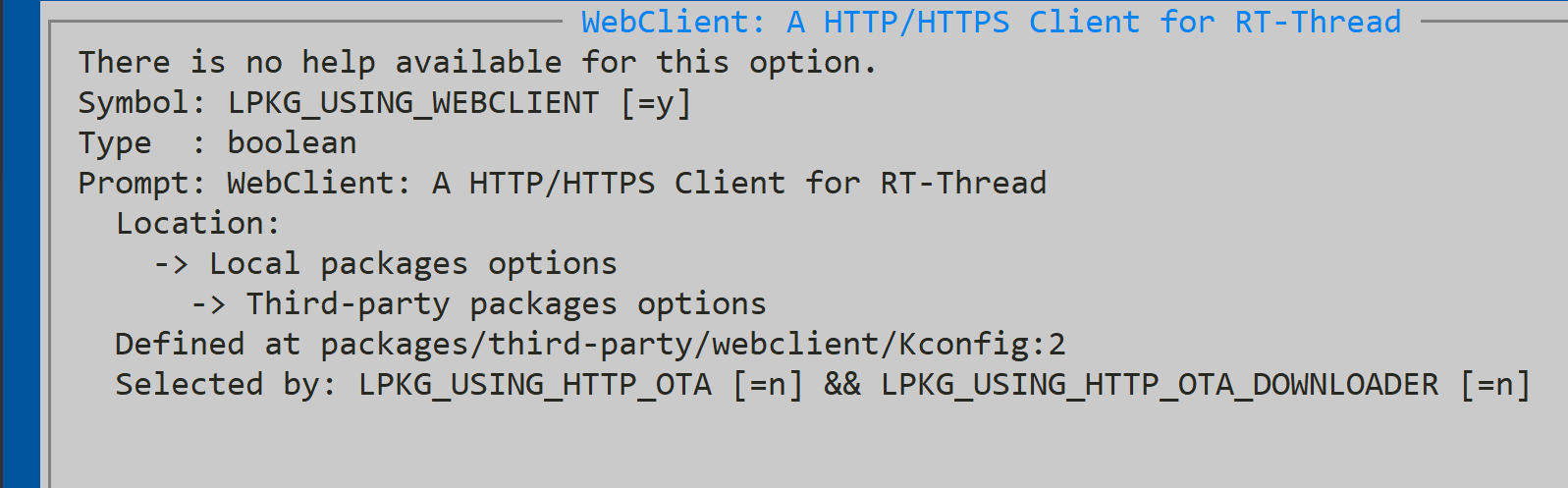

image-20250307220728154

image-20250307220748956

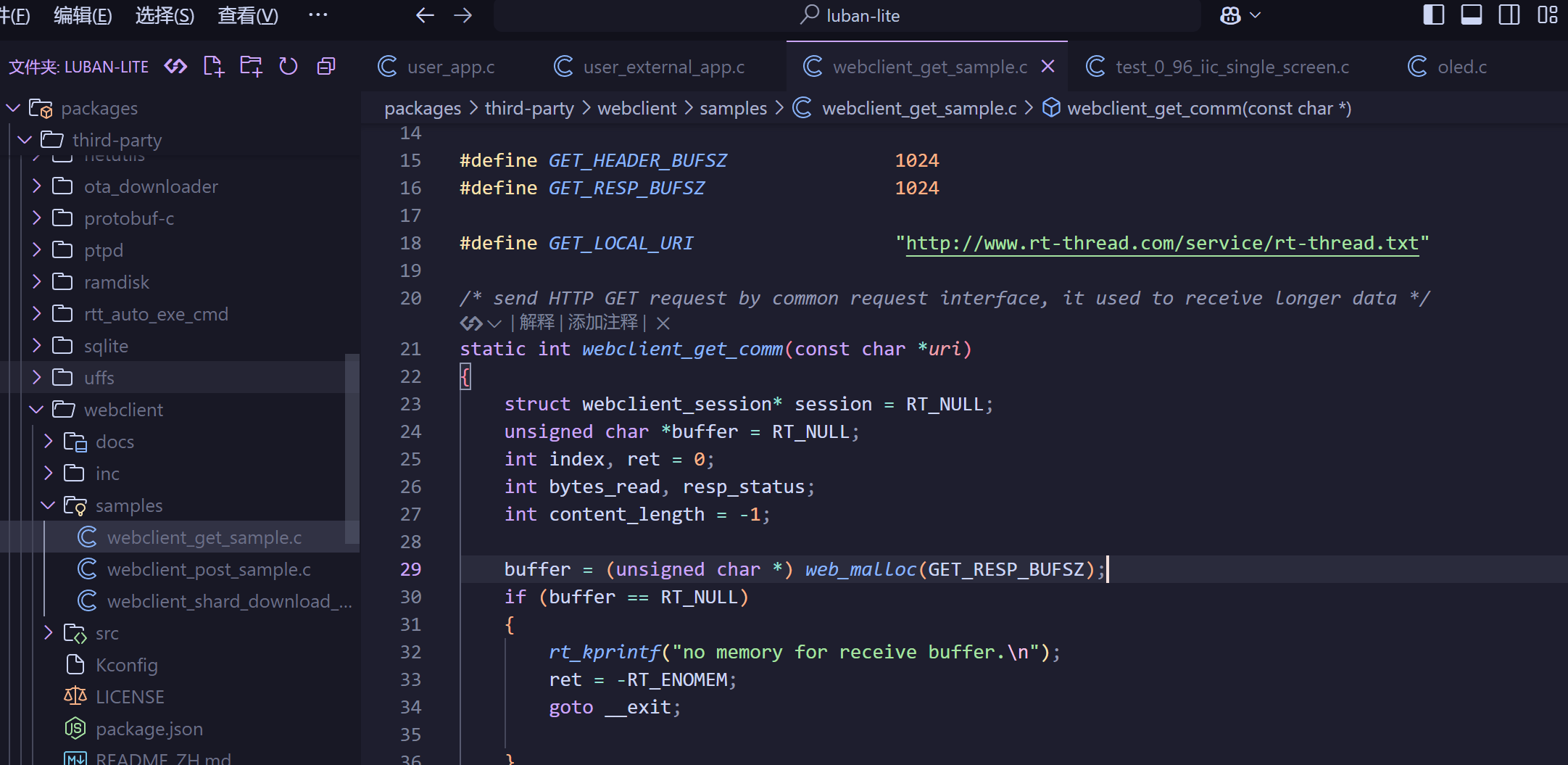

image-20250307220901070

WLAN基础管理命令

以下是这些 wlan 相关命令的详细功能解析和用法说明（按用途分类整理）：

一、WiFi基础管理命令

1. 网络开关

命令 功能 示例
wifi_on 启动WiFi模块 wifi_on
wifi_off 关闭WiFi模块 wifi_off

2. 连接管理

命令 功能 参数说明 示例
wifi_connect 通过SSID和密码连接网络 <SSID> <密码> wifi_connect MyWiFi 12345678
wifi_connect_bssid 指定BSSID连接（防AP同名欺骗） <SSID> <密码> <BSSID> wifi_connect_bssid MyWiFi 1234 AA:BB:CC:DD:EE:FF
wifi_disconnect 断开当前连接 无 wifi_disconnect

二、网络扫描与诊断

1. 扫描相关

命令 功能 参数说明 示例
wifi_scan 执行全频段WiFi扫描 无 wifi_scan
wifi_reoder_scan 按信号强度排序扫描结果 无 wifi_reoder_scan
wifi_scan_with_ssid 扫描指定SSID是否存在 <SSID> wifi_scan_with_ssid MyWiFi
wifi_scan_with_multissid 批量扫描多个SSID <SSID1> <SSID2>... wifi_scan_with_multissid Home Office

2. 诊断工具

命令 功能 参数说明 示例
ping 网络连通性测试 <IP> [-t] [-n count] ping 192.168.1.1 -n 5
get_auto_chl 获取自动信道选择结果 无 get_auto_chl

三、高级调试与监控

1. 混杂模式（抓包）

命令 功能 参数说明 示例
wifi_promisc 开启混杂模式监听原始数据包 <enable/disable> wifi_promisc enable
rawdata_enable 启用原始数据捕获 无 rawdata_enable
rawdata_disable 禁用原始数据捕获 无 rawdata_disable
rawdata_send 发送原始数据帧（需指定格式） <hex数据> rawdata_send 00AAFF...

2. 调试接口

命令 功能 参数说明 示例
iwpriv 设置/读取私有驱动参数 <参数> [值] iwpriv set_power 10
wifi_debug 开启调试日志（级别可调） <debug_level:0-5> wifi_debug 3

四、AP模式操作

命令 功能 参数说明 示例
wifi_ap 启动SoftAP热点模式 <SSID> <密码> [channel] wifi_ap MyHotspot 12345678 6

五、系统信息与退出

命令 功能 参数说明 示例
wifi_info 显示当前连接状态（IP/RSSI/BSSID等） 无 wifi_info
exit 退出命令行界面 无 exit
help 显示命令帮助 无 help

常见问题处理指南

1. 连接失败

# 检查驱动状态
wifi_info

# 扫描确认AP存在
wifi_scan_with_ssid MyWiFi

# 尝试指定BSSID连接
wifi_connect_bssid MyWiFi password AA:BB:CC:DD:EE:FF

2. 网络延迟高

# 持续ping测试
ping 192.168.1.1 -t

# 查看当前信道质量
iwpriv get_rssi

3. 抓包分析

wifi_promisc enable
rawdata_enable
# 此时数据会输出到指定接口（需配合tcpdump或wireshark）

参数顺序规则（重要！）

  • 对于ping命令，选项顺序影响参数有效性：
    # 正确：发送5次请求
ping 192.168.1.1 -n 5

# 错误：-t出现在-n之后会被忽略
ping 192.168.1.1 -n 5 -t  # 实际只执行5次

调试日志级别说明

级别 日志详细程度
0 关闭所有调试输出
1 关键错误信息
2 基本连接状态变更
3 协议交互过程（推荐调试级别）
4 详细数据包跟踪
5 底层寄存器操作（开发者用）

建议调试时先设置 wifi_debug 3 查看关键交互信息。

HTTP

[单片机] → (连接Wi-Fi) → [TCP握手] → [发送HTTP请求] → [接收响应] → [处理数据]

E:\D133EBS\WIFI\luban-lite\kernel\rt-thread\components\net\lwip\lwip-2.1.2\src\apps\http\http_client.c

E:\D133EBS\WIFI\luban-lite\packages\third-party\lwip\src\apps\http\http_client.c

  1. 1. 包含头文件**： 在你的源文件中包含 `http_client.h` 头文件，以便使用 HTTP 客户端的接口和数据结构。

   \#include "lwip/apps/http_client.h"

2. **配置 HTTP 客户端连接**： 配置 `httpc_connection_t` 结构体，设置代理地址、端口和回调函数等。

   *httpc_connection_t* settings;

   *memset*(&*settings*, 0, sizeof(settings));

   settings.result_fn = my_result_callback;

   settings.headers_done_fn = my_headers_done_callback;

3. **定义回调函数**： 实现 HTTP 客户端的回调函数，用于处理 HTTP 请求的结果和接收的头部信息。

   void *my_result_callback*(void **arg*, *httpc_result_t* *httpc_result*, *u32_t* *rx_content_len*, *u32_t* *srv_res*, *err_t* *err*) {

     *// 处理 HTTP 请求结果*

   }

   *err_t* *my_headers_done_callback*(*httpc_state_t* **connection*, void **arg*, struct pbuf **hdr*, *u16_t* *hdr_len*, *u32_t* *content_len*) {

     *// 处理接收到的 HTTP 头部信息*

     return ERR_OK;

   }

4. **发起 HTTP 请求**： 使用 `httpc_get_file` 或 `httpc_get_file_dns` 函数发起 HTTP 请求。

   *ip_addr_t* server_addr;

   *IP4_ADDR*(&*server_addr*, 192, 168, 1, 1); *// 设置服务器 IP 地址*

   const char *uri = "/path/to/resource";

   *httpc_state_t* *connection;

   *err_t* err = *httpc_get_file*(&*server_addr*, HTTP_DEFAULT_PORT, uri, &*settings*, my_recv_callback, NULL, &*connection*);

   if (err != ERR_OK) {

     *// 处理错误*

   }

5. **接收数据回调函数**： 实现数据接收回调函数，用于处理接收到的数据。

   *err_t* *my_recv_callback*(void **arg*, struct altcp_pcb **pcb*, struct pbuf **p*, *err_t* *err*) {

     if (p != NULL) {

   ​    *// 处理接收到的数据*

   ​    *altcp_recved*(pcb, p->tot_len);

   ​    *pbuf_free*(p);

     }

     return ERR_OK;

   }

通过上述步骤，你可以使用 [http_client.c](vscode-file://vscode-app/d:/VS Code/resources/app/out/vs/code/electron-sandbox/workbench/workbench.html) 文件中的 HTTP 客户端功能发起 HTTP 请求并处理响应。确保在你的项目中正确配置 lwIP 库，并根据需要调整回调函数的实现。

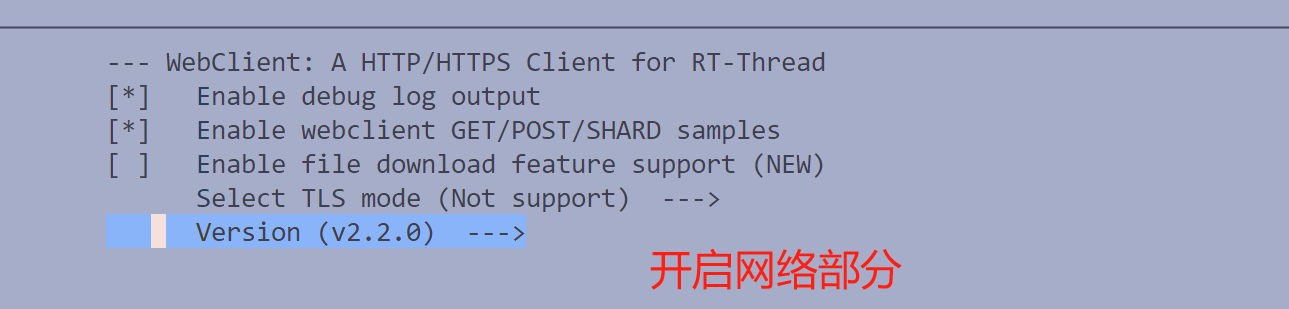

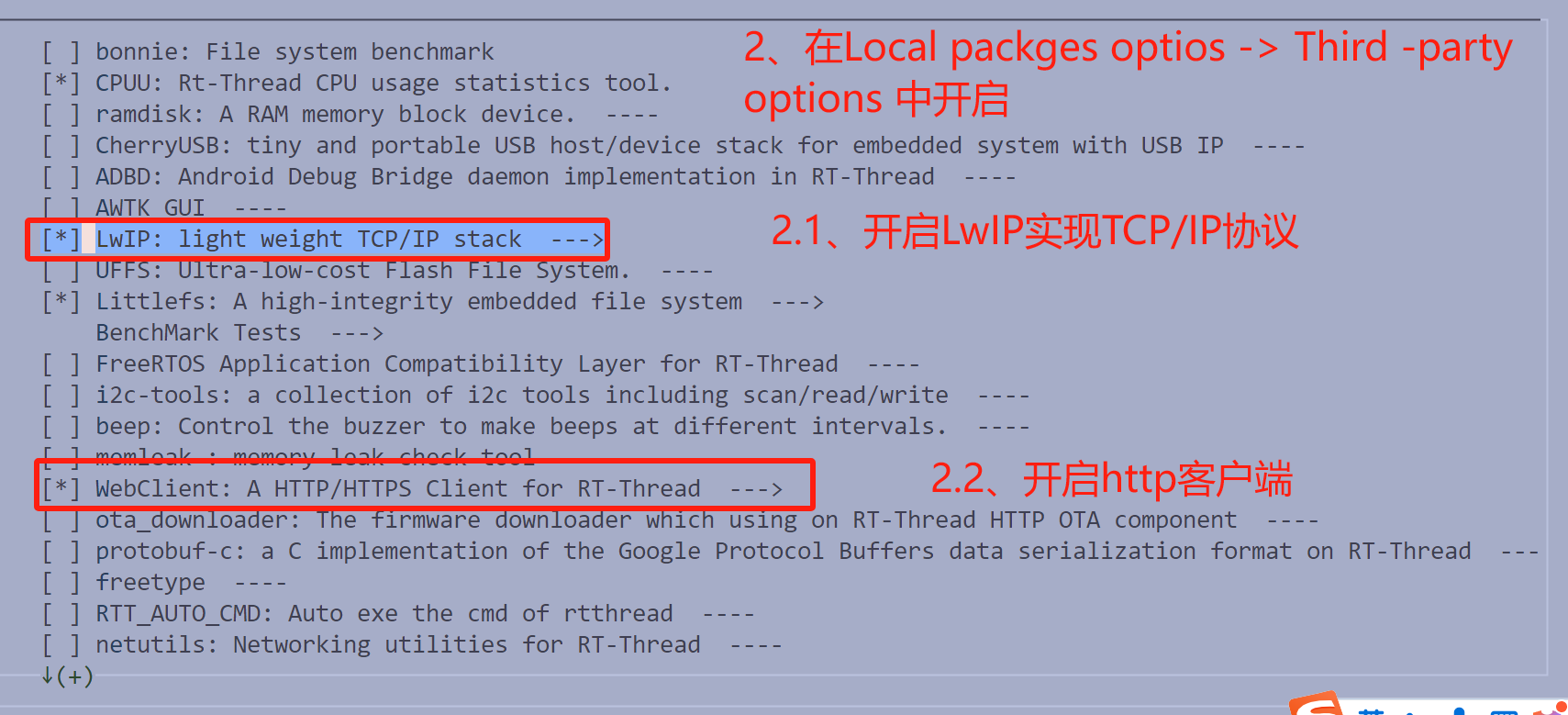

menuconig开启http

image-20250308110115371

image-20250308111342559

image-20250308111011890

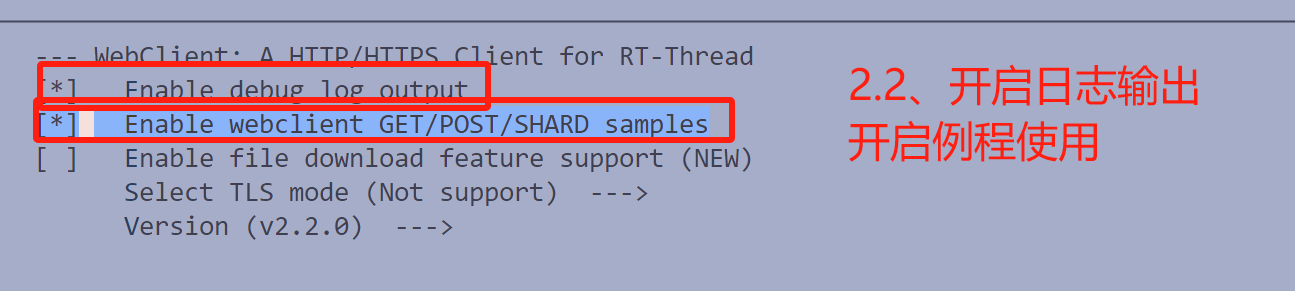

image-20250308111602358

例程路径

luban-lite\packages\third-party\webclient\samples

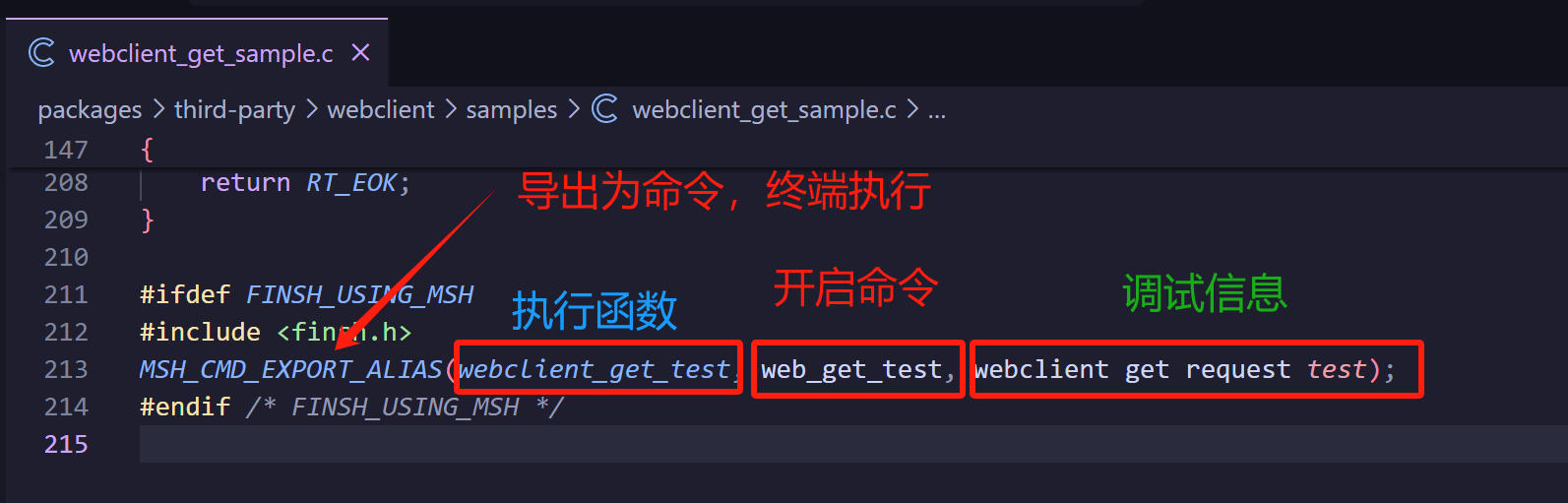

例程运行逻辑：

image-20250308114101502

终端执行：

tab提示命令：

image-20250308114132723

使用例程：

先连接WIFI

wlan  wifi_connect jianzhiji 8765432111

检查是否分配ip地址

ifconfig

ping 183.2.172.177

请求：webclient_get_sample：

运行命令：
web_get_test

请求网站并返回数据

作用：

演示如何使用 WebClient 软件包发送 HTTP GET 请求并接收响应数据。文件中的代码展示了如何创建 WebClient 会话、发送 GET 请求、接收响应数据并处理内存分配错误等操作。

例程实现的功能

  1. HTTP GET请求发送
    • 支持向指定URI（如 http://www.rt-thread.com/service/rt-thread.txt）发送GET请求。
    • 可处理 普通请求（分块传输或固定长度）和 简化请求（短数据场景）。
  2. 响应数据处理
    • 接收服务器返回的响应数据，并打印输出到终端。
    • 自动处理 分块传输编码（Chunked Transfer Encoding） 和 固定内容长度（Content-Length） 两种HTTP响应格式。
  3. 命令行交互支持
    • 通过RT-Thread的 FINSH/MSH 命令行接口，提供用户可配置的测试命令，支持自定义URI和请求模式。
终端输出结果：

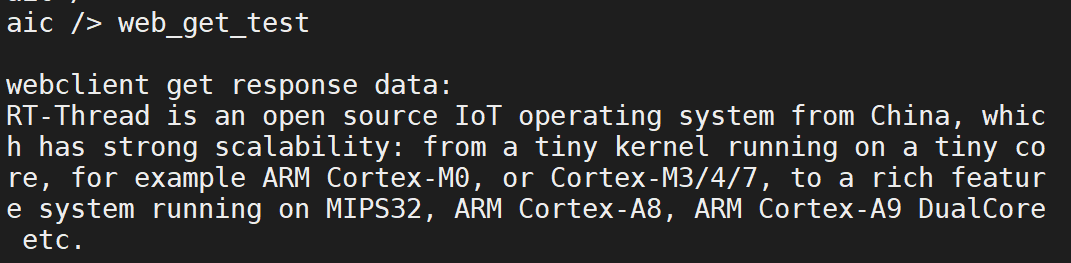

image-20250308115047923

使用函数命令，访问

web_get_test url

image-20250308145434578

例如访问官方测试网站

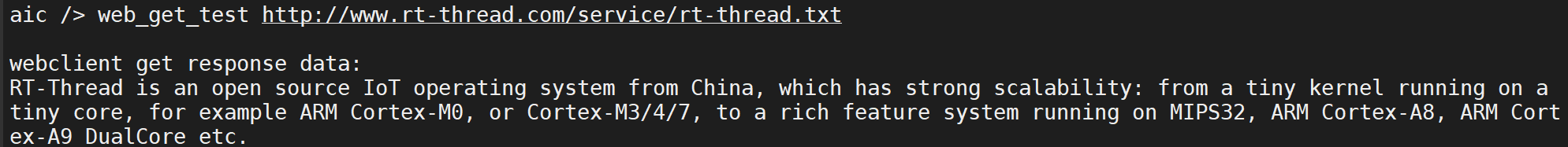

web_get_test http://www.rt-thread.com/service/rt-thread.txt

终端返回的结果

image-20250308152026617

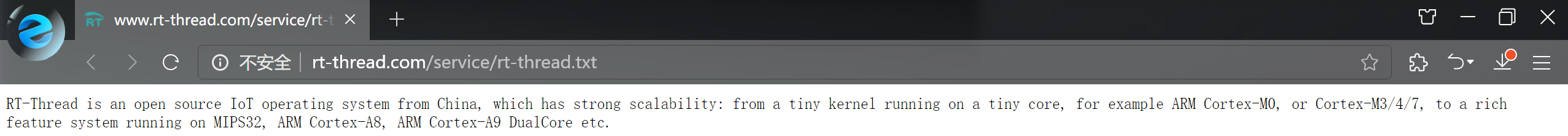

网站内容：

image-20250308151734226

内容可以对应上，证明成功请求网站并返回了内容

自定义URI——访问个人网站

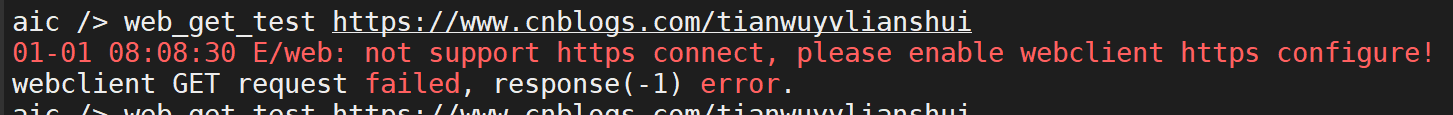

web_get_test https://www.cnblogs.com/tianwuyvlianshui

该问题表示未启用https,确实如其言，我们只开启了http，后续开启https再尝试

image-20250308151315662

测试其他http网站

# 测试 GET 请求
curl http://httpbin.org/get

# 测试 POST 请求
curl -X POST http://httpbin.org/post -d "key=value"

# 返回指定状态码（如 404）
curl http://httpbin.org/status/404

1、测试 GET 请求

web_get_test http://httpbin.org/get

httpbin.org

  • 用途：最全面的 HTTP 测试服务，支持 GET/POST/PUT/DELETE 等方法，可返回请求头、IP、状态码等。

该网站是测试网站，用于测试 HTTP 请求的公共服务，它会将你的请求信息原样返回。

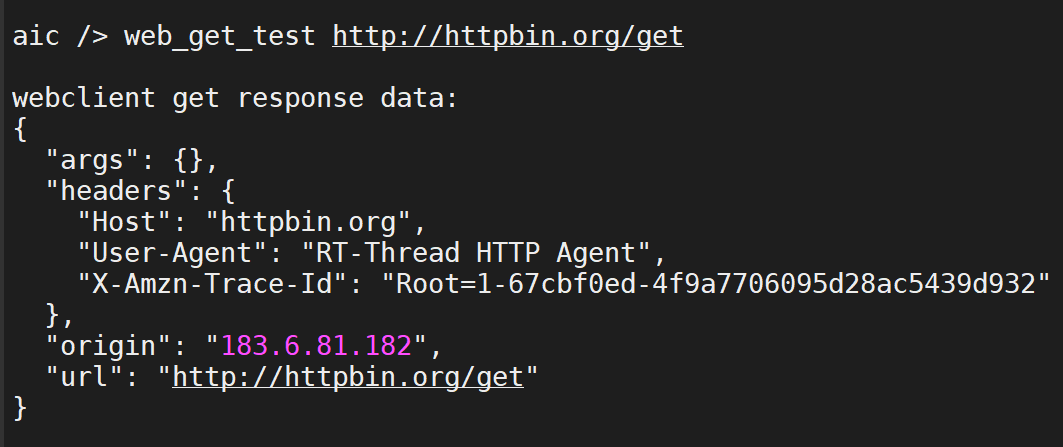

image-20250308152555279

测试带参数请求

web_get_test http://httpbin.org/get?name=RT-Thread&id=123

image-20250308153214183

成功添加访问参数

  "name": "RT-Thread",
  "id": "123"

测试html网站

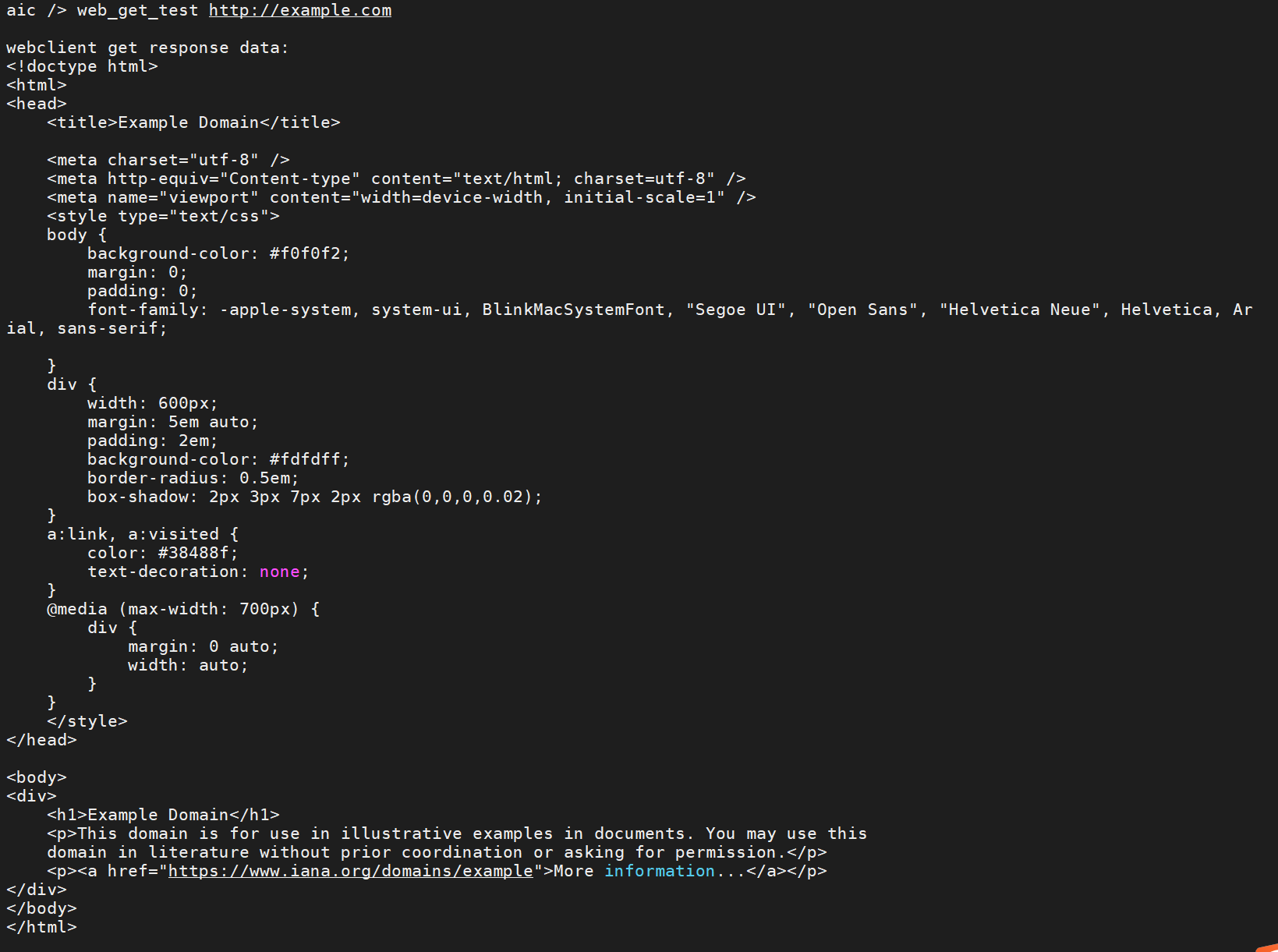

web_get_test http://example.com

image-20250308153916293

成功返回该静态网站的html文件

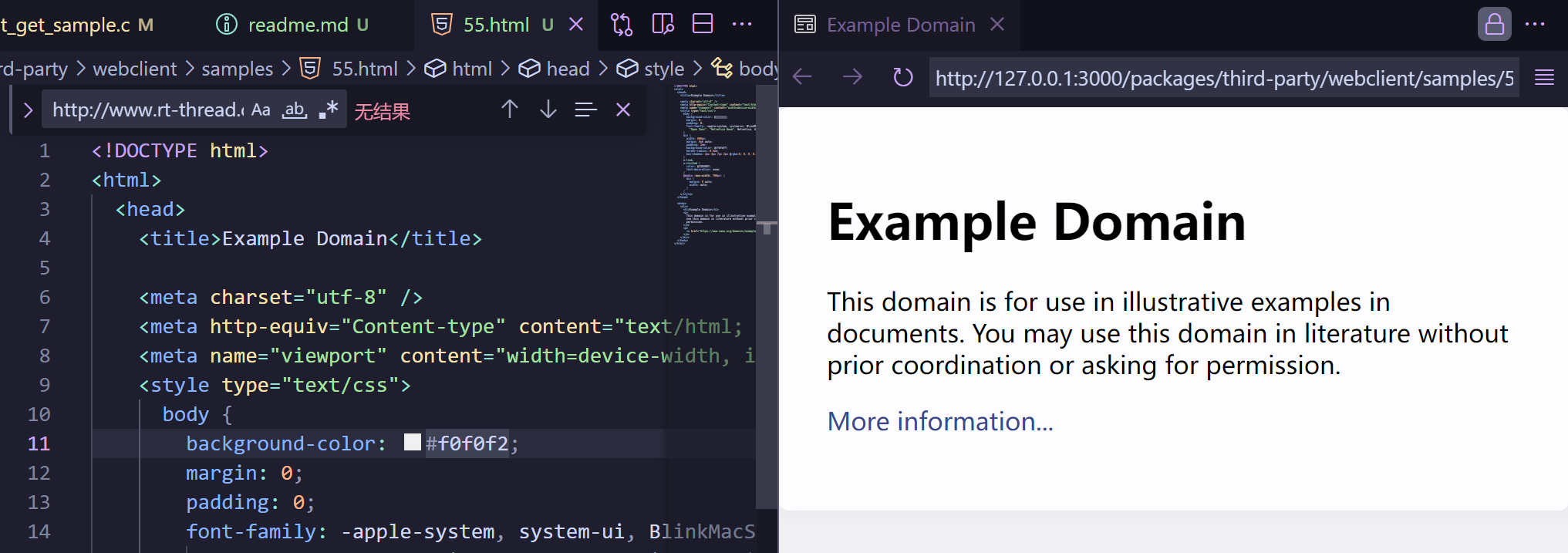

将返回的html保存打开就是该网站

image-20250308154115340

测试 返回指定状态码（如 404）

web_get_test http://httpbin.org/status/404

image-20250308154411769

webclient_post_sample：

运行命令：
web_post_test

web_post_test url

web_post_test http://www.rt-thread.com/service/echo
作用：

演示如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。文件中的代码展示了如何创建 WebClient 会话、发送 POST 请求、接收响应数据并处理内存分配错误等操作。

实现了如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。具体实现了以下功能：

  1. 定义常量和变量：定义了响应缓冲区大小、请求头缓冲区大小和默认的 POST 请求 URI。
  2. 发送普通 POST 请求：
    • 函数 webclient_post_comm 创建 WebClient 会话，构建请求头，发送 POST 请求，并接收和打印响应数据。
  3. 发送简化 POST 请求：
    • 函数 webclient_post_smpl 创建请求头，发送 POST 请求，并接收和打印响应数据。
  4. 测试函数：
    • 函数 webclient_post_test 根据命令行参数选择发送普通 POST 请求或简化 POST 请求，并处理 URI 内存分配和释放。
  5. 命令行集成：
    • 使用 FinSH 命令行系统集成测试命令 web_post_test，可以在命令行中执行 POST 请求测试。
终端输出结果：

image-20250308115126788

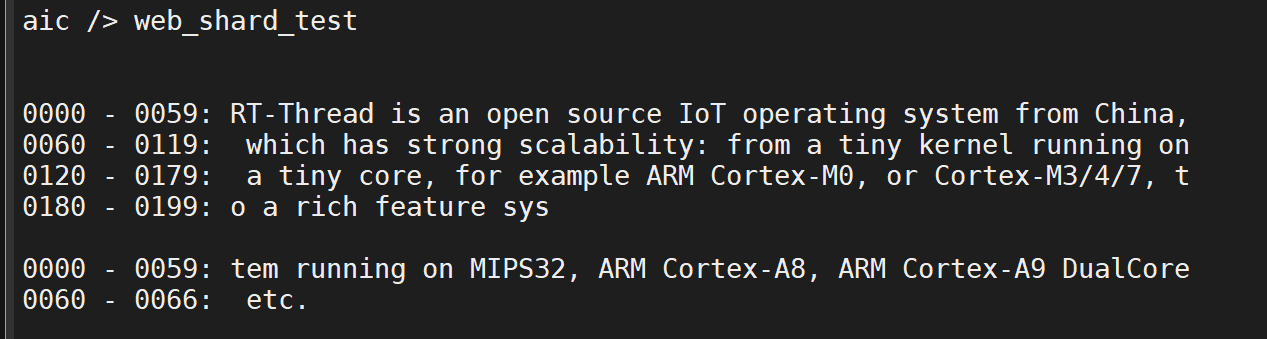

webclient_shard_download_sample：

运行命令：
web_shard_test
作用：

演示如何使用 WebClient 软件包进行分片下载。文件中的代码展示了如何发送 HTTP GET 请求并分片接收响应数据，以及如何处理和打印接收到的数据。

终端输出结果：

image-20250308115158349

测试http pose：

如果服务器是回显服务（如 http://www.rt-thread.com/service/echo），响应内容应与发送的 post_data 完全一致

终端测试命令：

web_post_test http://www.rt-thread.com/service/echo

pose发送内容：

image-20250308210839677

终端打印pose响应

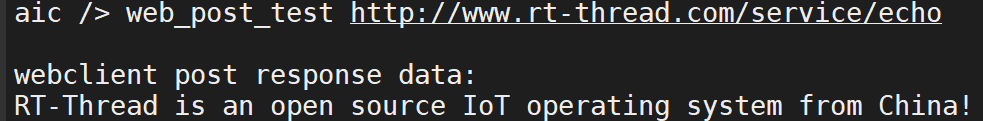

image-20250308210954546

响应内容应与发送的 post_data 完全一致

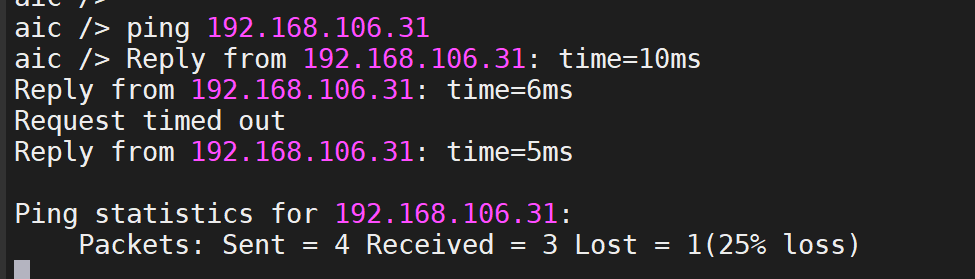

D133 ping 电脑

电脑与板子同连手机热点

电脑ip

image-20250308213250356

板卡ip

image-20250308213331874

可以看到在同一局域网192.168.106.xxx

理论上可以ping通，实际则可能不行，原因是电脑防护墙阻挡

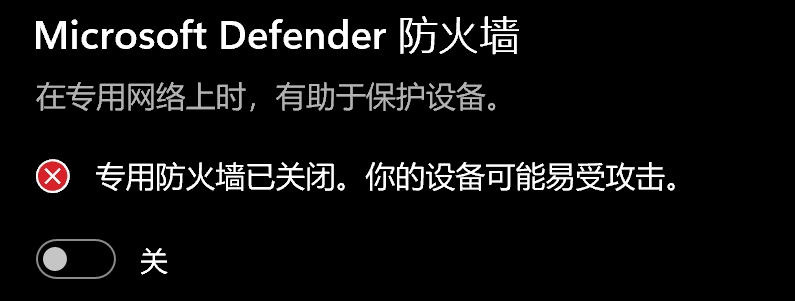

关闭则可以ping通（测试完记得重新开启）

image-20250308213502579 image-20250308213210251

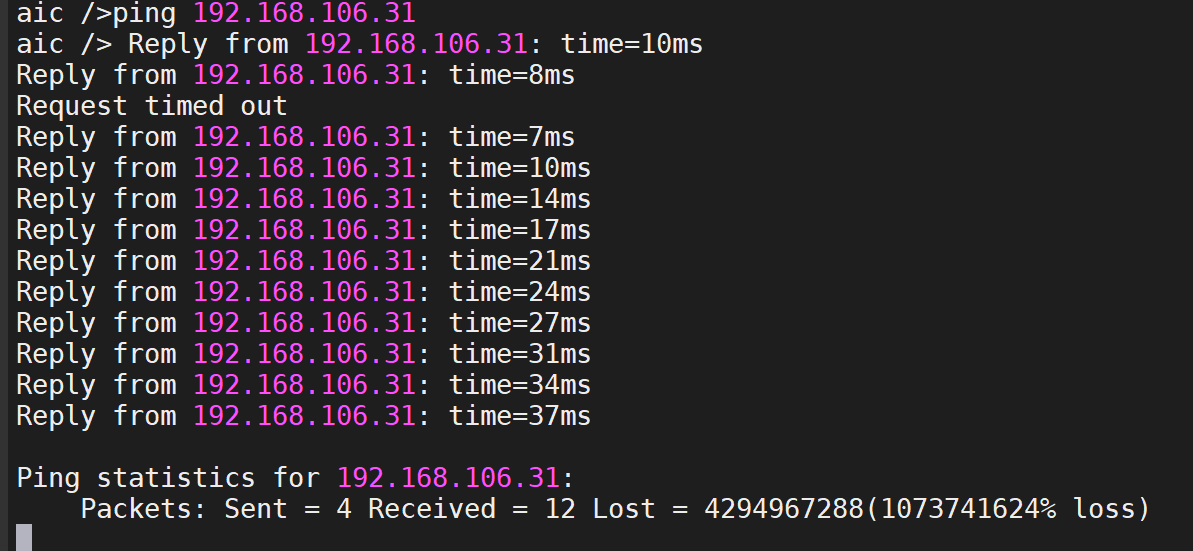

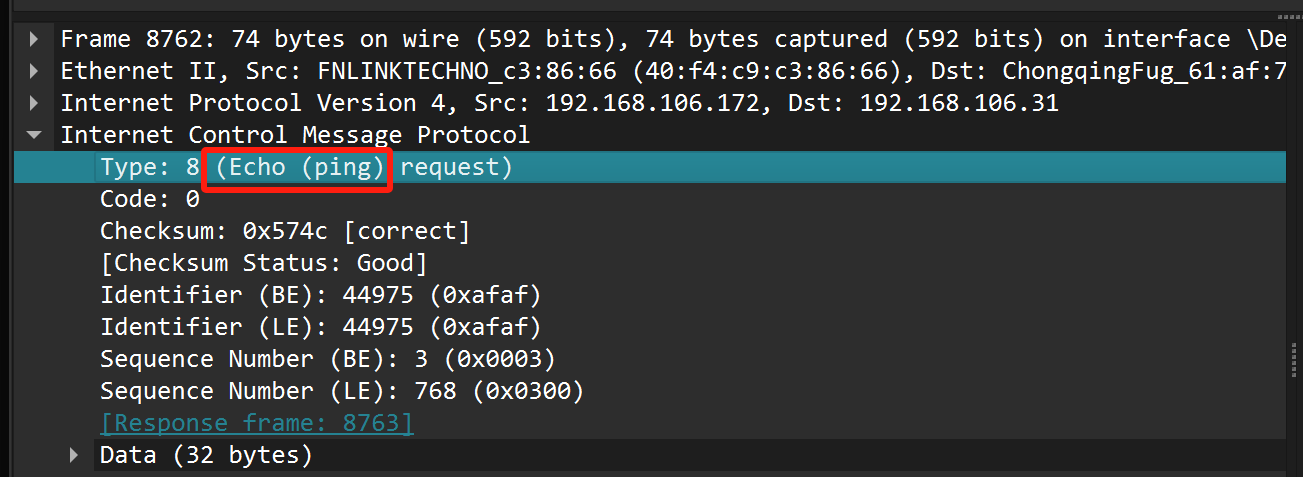

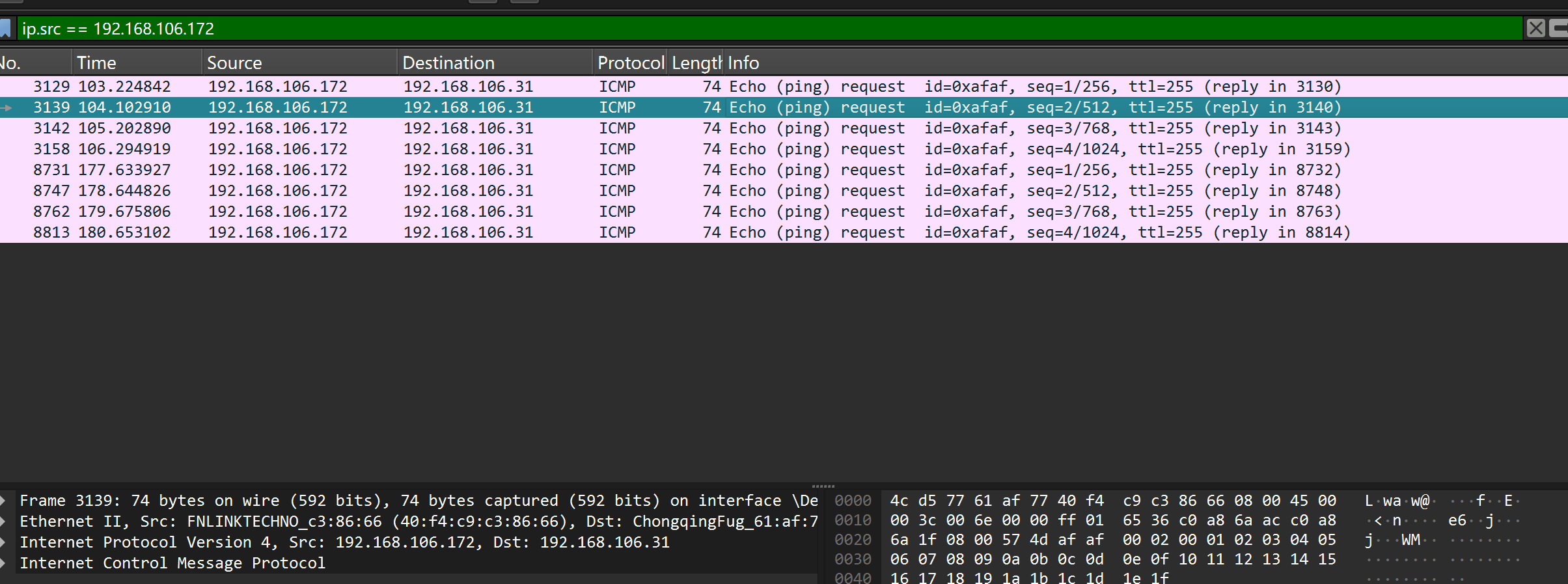

抓包

image-20250308215728258

image-20250308215749225

image-20250308220042990
web_post_test http://192.168.106.31:8080

带参数

web_post_test http://192.168.106.31:8080?a=1&b=2&c=3

测试单片机http pose请求

使用python搭建内网服务器

from http.server import BaseHTTPRequestHandler, HTTPServer  # 从http.server模块导入BaseHTTPRequestHandler和HTTPServer类
import time  # 导入time模块，用于处理时间相关功能

host_ip = "0.0.0.0"  # 监听所有IP地址，表示服务器将接受来自任何IP的请求
port = 8080          # 端口号

class RequestHandler(BaseHTTPRequestHandler):
    # 定义一个处理POST请求的方法
    def do_POST(self):
        # 从请求头中获取Content-Length字段，该字段表示请求体的长度
        content_length = int(self.headers['Content-Length'])
        # 读取请求体数据，长度为content_length，并将其解码为utf-8字符串
        post_data = self.rfile.read(content_length).decode('utf-8')
        # 打印接收到的POST数据
        print(f"Received POST data: {post_data}")
        # 发送HTTP响应状态码200，表示请求成功
        self.send_response(200)
        # 发送响应头，设置Content-type为text/plain，表示响应体是纯文本
        self.send_header('Content-type', 'text/plain')
        # 结束响应头
        self.end_headers()
        # 向客户端发送响应体数据"OK"，表示处理成功
        self.wfile.write(b"OK")

server = HTTPServer((host_ip, port), RequestHandler)
print(f"Server running at http://{host_ip}:{port}")
server.serve_forever()

D133端（客户端，发送端，发送HTTP POST请求到服务器（内网））：

请求的数据（默认POST请求数据）

image-20250325111206613

将数据通过http post 发送到服务器

image-20250325111246634

命令（命令+网址）：

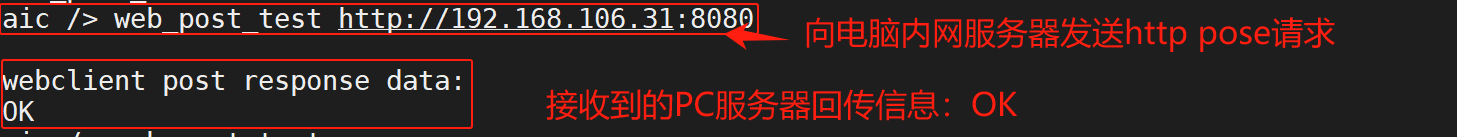

web_post_test http://192.168.106.31:8080

image-20250308222941122

image-20250308225306796

在PC

image-20250308223017920

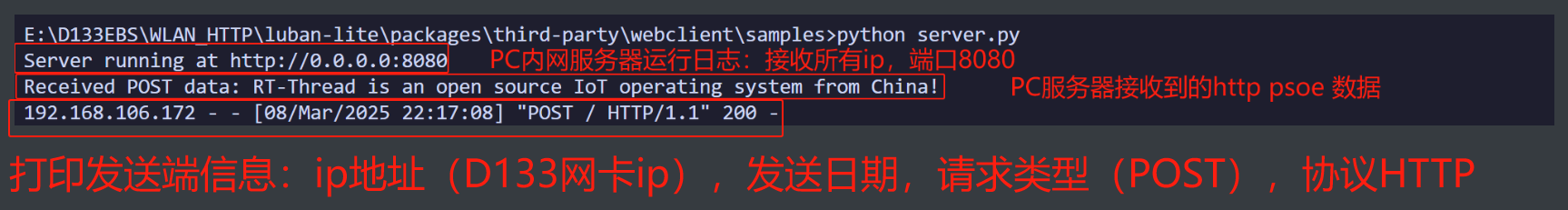

PC端（内网服务器，服务端，作接收端）

image-20250308223758674

数据上报对接api

URL头部

http://xxx

URL头部+api

web_post_test http://xxx/api/yyy

Postman

Postman 是一款广泛应用于 API 开发与测试 的协作工具，旨在简化 API 的生命周期管理（设计、开发、测试、部署、监控等）。

主要功能

  1. API 请求测试与调试
    • 支持发送 HTTP/HTTPS 请求（GET、POST、PUT、DELETE 等）。
    • 可自定义请求头（Headers）、参数（Params）、身份验证（OAuth、JWT 等）和请求体（Body）。
    • 直观的界面帮助快速调试 API，查看响应状态码、响应时间和返回数据（JSON、XML 等）。
  2. 自动化测试
    • 使用 JavaScript 编写测试脚本，验证 API 响应是否符合预期。
    • 支持断言（Assertions）、动态变量和环境变量，提升测试灵活性。
    • 集成 CI/CD 工具（如 Jenkins、GitHub Actions）通过 Newman 命令行工具运行自动化测试。
  3. 协作与文档
    • 团队可共享 API 集合（Collections） 和环境配置，提升协作效率。
    • 自动生成 API 文档，支持一键发布，便于前后端开发者或第三方调用者查阅。
  4. Mock 服务器
    • 创建虚拟 API 端点，模拟真实响应，支持前端开发与后端 API 并行工作。
  5. 监控与性能测试
    • 定期运行 API 测试，监控服务可用性与性能，生成报告分析潜在问题。

适用场景

  • 开发者：快速调试接口，验证功能逻辑。
  • 测试工程师：设计自动化测试用例，确保 API 稳定性。
  • 团队协作：统一管理 API 资产，减少沟通成本。
  • 文档编写：自动生成易读的 API 文档，替代手动维护。

版本与平台

  • 免费版：满足个人基础需求（请求测试、简单自动化）。
  • 付费版（Pro/Enterprise）：解锁团队协作、高级监控、私有 API 文档等功能。
  • 跨平台支持：提供 Windows、macOS、Linux 客户端及网页版。

优势

  • 用户友好：图形化操作降低学习成本，替代命令行工具（如 cURL）。
  • 生态丰富：支持 OpenAPI 规范、WebSocket 测试、GraphQL 等扩展场景。
  • 云端同步：数据云端存储，多设备无缝切换。

简单示例

  1. 在 Postman 中新建请求，输入 API 地址。
  2. 设置请求方法（如 POST），添加 JSON 格式的请求体。
  3. 添加测试脚本验证响应状态码是否为 200。
  4. 保存到集合，分享给团队成员或生成文档。

无论是独立开发还是团队协作，Postman 都能显著提升 API 开发效率，是现代软件工程中不可或缺的工具之一。

API文档解析与使用

api接口网址

http://xxx

涉及实际产品，略

Postman测试应用

api接口网址

http://xxx

时间戳转换网站

https://tool.lu/timestamp/

网站头URL

http://xxx

使用方式：网站头URL+API尾部

例如

则使用该api的URL为

http://xxx/api/yyy

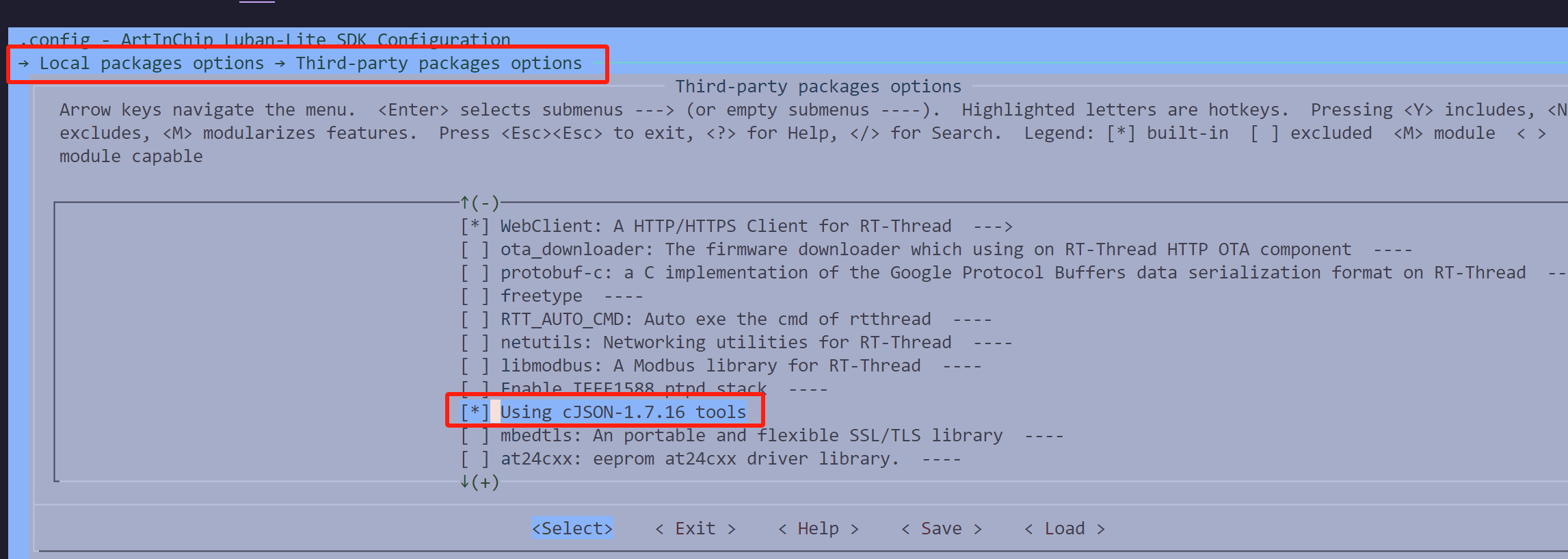

添加CJSON解析库

image-20250317152012525

在串口终端控制HTTP_API访问服务器

/*
演示如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。
文件中的代码展示了如何创建 WebClient 会话、发送 POST 请求、
接收响应数据并处理内存分配错误等操作。
*/
#include <string.h>
#include <rtthread.h>
#include <webclient.h>
#include <stdio.h>
// 定义POST请求响应缓冲区的大小为1024字节
#define POST_RESP_BUFSZ                1024
// 定义POST请求头部缓冲区的大小为1024字节
#define POST_HEADER_BUFSZ              1024

**涉及实际产品，略**

typedef enum {
    API_GET_BALANCE_NO,      // 远程编码
    API_LOAD_KEY,            // 获取密钥
    **涉及实际产品，略**
} API_TYPE;

// API地址映射表
static const char* API_URI_MAP[] = {
    [API_GET_BALANCE_NO]    = "**涉及实际产品，略**",
    .......
};

// 获取API地址的宏
#define GET_API_URI(api_type) (API_URI_MAP[(api_type)])

/* 静态函数获取URI */
static inline const char* get_api_uri(API_TYPE type) {
    return API_URI_MAP[type];
}

// /* 函数调用初始化 */
// const char* POST_LOCAL_URI = NULL;
// void post_api_uris(char str) {
//     POST_LOCAL_URI = get_api_uri(str);
// }

// 获取时间戳函数（get）
// 定义一个静态函数get_timestamp，用于获取时间戳并存储在buffer中
static int get_timestamp(char *buffer, size_t buffer_size)
{
    // 定义一个指向webclient_session结构体的指针session，并初始化为RT_NULL
    struct webclient_session *session = RT_NULL;
    // 定义一个指向字符数组的指针response_buf，用于存储HTTP响应，并初始化为RT_NULL
    char *response_buf = RT_NULL;
    // 定义一个整型变量ret，用于存储函数返回值，并初始化为RT_EOK（表示成功）
    int ret = RT_EOK;
    // 定义一个常量字符串url，指向获取时间戳的URL
    const char *url = "http://acs.m.taobao.com/gw/mtop.common.getTimestamp/";

    // 创建一个webclient会话，缓冲区大小为512字节
    session = webclient_session_create(512);
    // 如果会话创建失败，打印错误信息并返回内存不足错误码
    if (!session) {
        rt_kprintf("[ERROR] Create session failed\n");
        return -RT_ENOMEM;
    }

    // 使用webclient发送GET请求，如果返回值不是200（HTTP OK），打印错误信息并设置返回值为错误码
    if ((ret = webclient_get(session, url)) != 200) {
        rt_kprintf("[ERROR] GET failed (%d)\n", ret);
        ret = -RT_ERROR;
        // 跳转到退出标签，进行资源释放
        goto __exit;
    }

    // 分配256字节的内存用于存储HTTP响应
    response_buf = web_malloc(256);
    // 如果内存分配失败，设置返回值为内存不足错误码并跳转到退出标签
    if (!response_buf) {
        ret = -RT_ENOMEM;
        goto __exit;
    }

    // 从webclient会话中读取响应数据到response_buf，最多读取256字节
    int total_read = webclient_read(session, response_buf, 256);
    // 如果读取失败或没有读取到数据，设置返回值为错误码并跳转到退出标签
    if (total_read <= 0) {
        ret = -RT_ERROR;
        goto __exit;
    }
    // 在response_buf的末尾添加字符串结束符
    response_buf[total_read] = '\0';

    // 在response_buf中查找时间戳的开始位置
    char *t_start = strstr(response_buf, "\"t\":\"");
    // 如果找到了时间戳的开始位置
    if (t_start) {
        // 移动指针到时间戳的实际开始位置
        t_start += 5;
        // 查找时间戳的结束位置
        char *t_end = strchr(t_start, '\"');
        // 如果找到了时间戳的结束位置
        if (t_end) {
            // 计算时间戳的长度
            int t_len = t_end - t_start;
            // 如果时间戳长度大于等于buffer_size，打印错误信息并设置返回值为错误码
            if (t_len >= buffer_size) {
                rt_kprintf("[ERROR] Timestamp too long\n");
                ret = -RT_ERROR;
                goto __exit;
            }
            // 将时间戳复制到buffer中
            strncpy(buffer, t_start, t_len);
            // 在buffer的末尾添加字符串结束符
            buffer[t_len] = '\0';
            // 打印获取到的时间戳
            rt_kprintf("[INFO] Time value: %s\n", buffer);
        } else {
            // 如果没有找到时间戳的结束位置，设置返回值为错误码
            ret = -RT_ERROR;
        }
    } else {
        // 如果没有找到时间戳的开始位置，打印错误信息并设置返回值为错误码
        rt_kprintf("[ERROR] Invalid response format\n");
        ret = -RT_ERROR;
    }

// 退出标签，用于释放资源
__exit:
    // 如果会话指针不为空，关闭会话
    if (session) webclient_close(session);
    // 如果响应缓冲区指针不为空，释放内存
    if (response_buf) web_free(response_buf);
    // 返回函数执行结果
    return ret;
}


// 定义一个指向常量字符数组的指针post_data
// const char *post_data = "{\"uniqueCode\":\"0102250310001\"}";  // 转义后的合法字符串

/* send HTTP POST request by common request interface, it used to receive longer data */
// 定义一个静态函数webclient_post_comm，用于发送POST请求并处理响应
/*核心功能
发送 HTTP POST 请求
将 post_data 数据通过 POST 方式发送到指定的 uri（服务器地址）。
自动添加必要的 HTTP 头部（如 Content-Length 和 Content-Type）。
支持处理二进制或文本数据（通过 application/octet-stream 类型）。
接收服务器响应
读取服务器返回的响应数据，并通过串口打印输出。
支持分块读取响应内容（循环读取直到数据结束）。
错误处理
内存分配失败时返回错误码（-RT_ENOMEM）。
检测 HTTP 响应状态码，若非 200 则视为错误。
确保资源释放（会话关闭、内存回收），避免内存泄漏*/
static int webclient_post_comm(const char *uri, const void *post_data, size_t data_len)
{
    // 定义一个指向webclient会话结构的指针session，并初始化为RT_NULL
    struct webclient_session* session = RT_NULL;
    // 定义一个指向unsigned char类型的指针buffer，并初始化为RT_NULL
    unsigned char *buffer = RT_NULL;
    // 定义一个整型变量index，用于循环计数
    int index, ret = 0;
    // 定义一个整型变量bytes_read，用于存储每次读取的字节数
    int bytes_read, resp_status;

    // 1. 分配响应缓冲区
    buffer = (unsigned char *) web_malloc(POST_RESP_BUFSZ);
    // 如果内存分配失败，打印错误信息并返回内存不足错误码
    if (buffer == RT_NULL)
    {
        rt_kprintf("no memory for receive response buffer.\n");
        ret = -RT_ENOMEM;
        goto __exit;// 内存不足时退出
    }

    // 2. 创建 WebClient 会话
    /* create webclient session and set header response size */
    session = webclient_session_create(POST_HEADER_BUFSZ);// 初始化 HTTP 会话
    if (session == RT_NULL)
    {
        ret = -RT_ENOMEM;
        goto __exit; // 创建失败时退出
    }

    // 3. 添加 HTTP 头部
    /* build header for upload 用于上传的 build 标头*/
    webclient_header_fields_add(session, "Content-Length: %d\r\n", strlen(post_data));// 数据长度
    webclient_header_fields_add(session, "Content-Type: application/json\r\n");// 数据类型

    /* send POST request by default header */
    // 4. 发送 POST 请求，返200表示成功
    if ((resp_status = webclient_post(session, uri, post_data, data_len)) != 200) // 发送数据
    {
        rt_kprintf("webclient POST request failed, response(%d) error.\n", resp_status);//打印POST 请求失败
        ret = -RT_ERROR;
        goto __exit;
    }

    // 5. 读取并打印服务器响应数据
    rt_kprintf("webclient post response data: \n");
    do
    {
        bytes_read = webclient_read(session, buffer, POST_RESP_BUFSZ);// 分块读取
        if (bytes_read <= 0)
        {
            break;
        }

        for (index = 0; index < bytes_read; index++)
        {
            rt_kprintf("%c", buffer[index]);// 逐字符打印响应内容
        }
    } while (1);

    rt_kprintf("\n");

__exit:
    if (session)
    {
        webclient_close(session);
        session = RT_NULL;
    }

    if (buffer)
    {
        web_free(buffer);
    }

    return ret;
}

/* send HTTP POST request by simplify request interface, it used to received shorter data */
// 定义一个静态函数webclient_post_smpl，用于发送HTTP POST请求并处理响应
// 参数uri：请求的URI
// 参数post_data：POST请求的数据
// 参数data_len：POST请求数据的长度
static int webclient_post_smpl(const char *uri, const char *post_data, size_t data_len)
{
    // 定义一个指针response，用于存储服务器响应的数据，初始为RT_NULL
    char *response = RT_NULL;
    // 定义一个指针header，用于存储HTTP请求头，初始为RT_NULL
    char *header = RT_NULL;
    // 定义一个变量resp_len，用于存储服务器响应的数据长度，初始为0
    size_t resp_len = 0;
    // 定义一个变量index，用于循环遍历响应数据，初始为0
    int index = 0;

    // 添加Content-Length头到HTTP请求头中，值是post_data的长度
    webclient_request_header_add(&header, "Content-Length: %d\r\n", strlen(post_data));
    // 添加Content-Type头到HTTP请求头中，值是application/json
    webclient_request_header_add(&header, "Content-Type: application/json\r\n");

    // 发送HTTP POST请求，并接收服务器响应
    // 如果请求失败，打印错误信息，释放header内存，返回-RT_ERROR
    if (webclient_request(uri, header, post_data, data_len, (void **)&response, &resp_len) < 0)
    {
        rt_kprintf("webclient send post request failed.");
        web_free(header);
        return -RT_ERROR;
    }

    // 打印发送POST请求成功的提示信息
    rt_kprintf("webclient send post request by simplify request interface.\n");
    // 打印服务器响应的数据提示信息
    rt_kprintf("webclient post response data: \n");
    // 遍历响应数据并逐字符打印
    for (index = 0; index < resp_len; index++)
    {
        rt_kprintf("%c", response[index]);
    }
    // 打印换行符
    rt_kprintf("\n");

    // 如果header不为空，释放header内存
    if (header)
    {
        web_free(header);
    }

    // 如果response不为空，释放response内存
    if (response)
    {
        web_free(response);
    }

    // 返回0表示函数执行成功
    return 0;
}

//命令使用的函数
int webclient_post_test_API(int argc, char **argv, char* post_data)
{
    char *uri = RT_NULL; // 初始化URI指针为NULL
    // init_api_uris(API_GET_BALANCE_NO);
    if (argc < 2)    // 如果参数个数为1
    {
        uri = web_strdup(argv[1]); // 复制默认的POST本地URI
        if(uri == RT_NULL) // 如果内存分配失败
        {
            rt_kprintf("no memory for create post request uri buffer.\n"); // 打印错误信息
            return -RT_ENOMEM; // 返回内存不足错误码
        }
        //const char *post_data = "RT-Thread is an open source IoT operating system from China!";
        webclient_post_comm(uri, (void *)post_data, strlen(post_data)); // 发送普通POST请求
    }
    else if (argc == 2) // 如果参数个数为2
    {
        if (strcmp(argv[1], "-s") == 0) // 如果第一个参数是"-s"
        {
            uri = web_strdup(argv[1]); // 复制默认的POST本地URI
            if(uri == RT_NULL) // 如果内存分配失败
            {
                rt_kprintf("no memory for create post request uri buffer.\n"); // 打印错误信息
                return -RT_ENOMEM; // 返回内存不足错误码
            }

            webclient_post_smpl(uri, (void *)post_data, strlen(post_data)); // 发送简化POST请求
        }
        else // 如果第一个参数不是"-s"
        {
            uri = web_strdup(argv[1]); // 复制用户提供的URI
            if(uri == RT_NULL) // 如果内存分配失败
            {
                rt_kprintf("no memory for create post request uri buffer.\n"); // 打印错误信息
                return -RT_ENOMEM; // 返回内存不足错误码
            }
            webclient_post_comm(uri, (void *)post_data, strlen(post_data)); // 发送普通POST请求
        }
    }
    else if(argc == 3 && strcmp(argv[1], "-s") == 0) // 如果参数个数为3且第一个参数是"-s"
    {
        uri = web_strdup(argv[2]); // 复制用户提供的URI
        if(uri == RT_NULL) // 如果内存分配失败
        {
            rt_kprintf("no memory for create post request uri buffer.\n"); // 打印错误信息
            return -RT_ENOMEM; // 返回内存不足错误码
        }

        webclient_post_smpl(uri, (void *)post_data, strlen(post_data)); // 发送简化POST请求
    }
    else // 如果参数个数不符合要求
    {
        rt_kprintf("web_post_test [uri]     - webclient post request test.\n"); // 打印使用说明
        rt_kprintf("web_post_test -s [uri]  - webclient simplify post request test.\n"); // 打印使用说明
        return -RT_ERROR; // 返回错误码
    }

    if (uri) // 如果URI指针不为NULL
    {
        web_free(uri); // 释放URI内存
    }

    return RT_EOK; // 返回成功码
}


/* 增强版API请求函数 */
int post_api_uris(API_TYPE api_type)
{
    int ret = RT_EOK;
    char* post_json = RT_NULL;      // 需要发送的json数据
    const char *uri = RT_NULL;      //对接的api地址
    char time_val[32] = {0};        // 定义一个时间戳数组，用于存储时间戳字符串

    // 校验码 使用 HMAC SHA256 (Base64) 签名方法进行签名,非空参数
    int* sha256_sign = 0;
    // 电子秤加载全部配置信息,0不加载，1全部加载
    int* dzc_isload = 1;

    /* 根据API类型生成不同JSON数据 */
    switch (api_type)
    {
        // 获取电子秤密钥
        case API_LOAD_KEY:
        {
            post_json = web_malloc(256);    // 分配256字节的内存空间给post_json变量，用于存储JSON数据
            // 时间戳获取，转化为秒
            ret = (get_timestamp(time_val, sizeof(time_val))/1000);
            if (ret != RT_EOK) {
                rt_kprintf("[ERROR] Failed to get timestamp\n");
                return ret;
            }
            snprintf(post_json, 256,
                "{\"key\":\"%s\",\"isload\":\"%d\",\"timestamp\":\"%s\",\"sign\":\"%d\"}",
                xinpian, dzc_isload, time_val, sha256_sign);
            break;
        }
        // 获取台秤基础信息
        case API_BALANCE_INFO:
        {
            post_json = web_malloc(256);
            // 时间戳获取，转化为秒
            ret = (get_timestamp(time_val, sizeof(time_val))/1000);
            if (ret != RT_EOK) {
                rt_kprintf("[ERROR] Failed to get timestamp\n");
                return ret;
            }
            snprintf(post_json, 256,
                "{\"key\":\"%s\",\"isload\":\"%d\",\"timestamp\":\"%s\",\"sign\":\"%d\"}",
                xinpian, dzc_isload, time_val, sha256_sign);
            break;
        }
        // 订单状态查询
        case API_PAY_STATUS:
        {
            post_json = web_malloc(256);
            // 时间戳获取，转化为秒
            ret = (get_timestamp(time_val, sizeof(time_val))/1000);
            if (ret != RT_EOK) {
                rt_kprintf("[ERROR] Failed to get timestamp\n");
                return ret;
            }
            snprintf(post_json, 256,
                "{\"key\":\"%s\",\"isload\":\"%d\",\"timestamp\":\"%s\",\"sign\":\"%d\"}",
                xinpian, dzc_isload, time_val, sha256_sign);
            break;
        }

        default:
            rt_kprintf("暂未实现的API类型: %d\n", api_type);
            return -RT_EINVAL;
    }

    memset(time_val, 0, sizeof(time_val));      // 清空时间戳

    /* 检查内存分配 */
    if (!post_json) {
        rt_kprintf("Memory allocation failed\n");
        return -RT_ENOMEM;
    }

    /* 获取API地址 */
    uri = get_api_uri(api_type);
    if (!uri) {
        rt_kprintf("Invalid API URI\n");
        web_free(post_json);
        return -RT_ERROR;
    }

    /* 发送请求 */
    char* argv[] = { "web_post_test", (char*)uri };
    ret = webclient_post_test_API(2, argv, post_json);

    web_free(post_json);
    return ret;
}

// 旧命令入口函数
// #ifdef FINSH_USING_MSH
// #include <finsh.h>//   命令入口函数         开启命令
// MSH_CMD_EXPORT_ALIAS(webclient_post_test_API, web_post_test, webclient post request test.);
// #endif /* FINSH_USING_MSH */

#ifdef FINSH_USING_MSH
#include <finsh.h>
/* API类型映射表 */
static const struct {
    const char *name;
    API_TYPE    type;
} api_type_map[] = {
    {"get_balance",   API_GET_BALANCE_NO},      // 通过远程编码获得在线通信编码
    **涉及实际产品，略**
};

/* 新命令入口函数 */
static void api_cmd(int argc, char **argv)
{
    if (argc != 2) {
        rt_kprintf("Usage: api_call <type>\n"
                   "Available types:\n"
                   "get_balance, load_key, balance_info, pay_status, get_pay, order_add, set_file, set_status, get_breed, set_price, get_vip, log_report, add_points, get_time, get_version\n");
        return;
    }

    /* 查找匹配的API类型 */
    for (size_t i = 0; i < sizeof(api_type_map)/sizeof(api_type_map[0]); i++) {
        if (strcmp(argv[1], api_type_map[i].name) == 0) {
            int ret = post_api_uris(api_type_map[i].type);
            rt_kprintf("API调用结果: %s\n", ret == RT_EOK ? "成功" : "失败");
            return;
        }
    }

    rt_kprintf("无效的API类型!\n");
}

/* 注册新命令 */
MSH_CMD_EXPORT_ALIAS(api_cmd, api_call, Call specified API interface);
#endif /* FINSH_USING_MSH */

/*
编译并运行程序： 确保你的 RT-Thread 环境已经正确配置，并且该文件已经编译进你的固件中。启动你的设备并进入 RT-Thread 的命令行界面。

使用命令调用 API： 你可以使用 api_call 命令来调用不同的 API 接口。命令格式如下：
api_call <type>
示例：

获取远程编码：
api_call get_balance

串口

涉及实际产品，略

术语 组成
净重 物品自身重量 Mg
毛重 净重 + 皮重 Mg+mg
皮重 包装/容器重量 mg

命令 0X20——一键发送重量

1 2 3 4 5 6-9 10 11-13 14 15
包头 长度 命令 正负+单位值 小数位 净重 稳定状态 皮重 验证码 包尾
0xAA 0x0B 0x20 +KG:0x81；-KG:0x01 UCHAR UINT32 YES:0x0A；NO：0x08 3 BYTE UCHAR 0x2F

试验数据

1 2 3 4 5 6-9 10 11-13 14 15
包头 长度 命令 正负+单位值 小数位 净重(4) 稳定状态 皮重 验证码 包尾
数据1： 01 03 00 01 86 A0 0A 00 00 00
结果1： -KG -100.00 100 Yes
数据2： 04
结果2 -10.00

小数位分析：

结论：输出数据=净重位数据*10^-(小数位数据)

例如

净重位数据=（0x64-》100）

小数位数据位=0x02

结果=100*10^(-2)=1

验证：

image-20250306114053498

结论正确

数据1：

AA 0B 20 01 03 00 01 86 A0 0A 00 00 00 FA 2F

AA 0B 20 01 03 00 01 86 A0 0A 00 00 00 FA 2F

image-20250306110753821

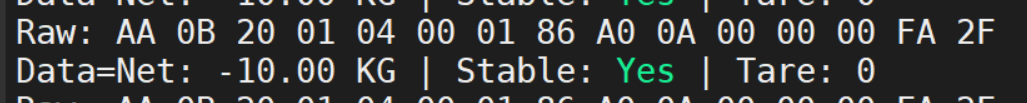

image-20250306111438889

image-20250306111612321

整数部分长度 = 6-小数位

00： 100000（6），6-0=6

03：100（3），6-3=3

04：10（2），6-4=2

净重位（4）分析：

数据=净重位16进制转10进制

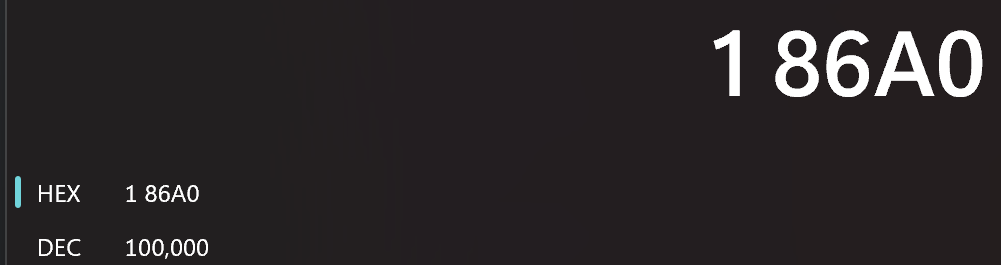

image-20250306112307180

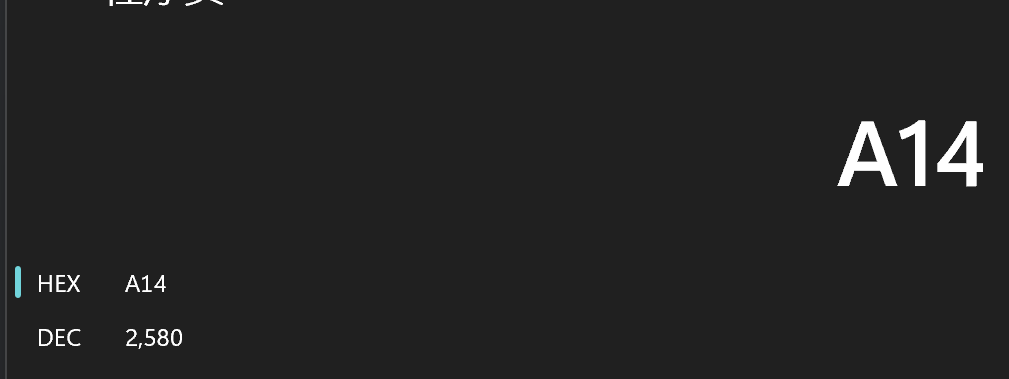

image-20250306112427144

想接收2580

需发送：符号位：81（+），小数位：00（数据x10^-0），净重：00 00 0A 14(2580)

验证：

image-20250306112836249

发送：00 00 0A 14

接收：2.58Kg(小数位03，)

解析：

包头 AA --
长度 0B 11
命令 20 一键发送重量
正负+单位 01 -x
小数位 03
净重（3byte） 00 01 86
稳定状态 0A yes
皮重（3byte） 00 00 00
验证码 FA 忽略
包尾 2F --

Raw: AA 0B 20 01 03 00 01 86 A0 0A 00 00 00 FA 2F
Data=Net: -100.00 KG | Stable: Yes | Tare: 0

AA 0B 20 01 03 00 01 86 A0 0A 00 00 00 FA 2F

解析：

使用
包头 AA
长度 0B 11
命令 20 一键发送重量
正负+单位 01 -x
小数位 03 数据=净重*10^(-小数位)
净重（3byte） 00 01 86 数据=净重（16进制）转（10进制）
稳定状态 0A yes
皮重（3byte） 00 00 00
验证码 FA 忽略 待了解
包尾 2F --

Raw: AA 0B 20 01 03 00 01 86 A0 0A 00 00 00 FA 2F
Data=Net: -100.00 KG | Stable: Yes | Tare: 0

皮重（3byte）：

image-20250306142025599

00 00 00:0

00 00 32 :50

00 00 64: 100

校验码：

校验码的计算规则为：

将包头(0xAA)到皮重字段（第13字节）的所有字节进行累加，取累加和的低8位作为校验码。以下是完整验证过程和示例解析：

校验码计算规则

  1. 计算范围

    • 起始：包头 0xAA（第1字节）
    • 结束：皮重字段的第3字节（第13字节）

  2. 计算方法
    $$
    \text{校验码} = \left( \sum_{i=1}^{13} \text{字节}_i \right) \mod 256校验码=(i=1∑13字节i)mod256
    $$

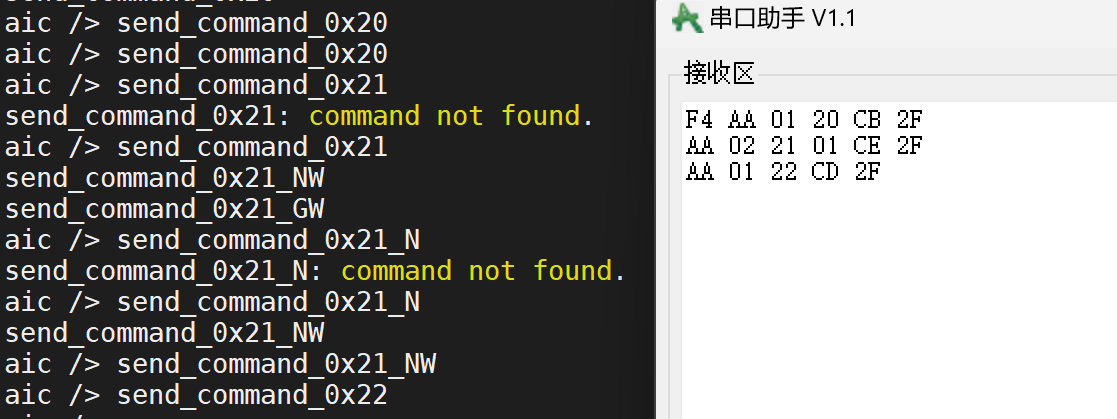

终端控制串口发送命令

#include "user_uart3.h"
uint8_t cmd20[] = {//一键发送重量One-click send weight
0xAA,0x01,0x20,0xCB,0x2F,
    0x00   // 终止符
};
uint8_t cmd21_GW[] = {//取毛重,发送有问题，终止符和命令相同导致Take the gross weight.
0xAA,0x02,0x21,0x00,0xCD,0x2F,
    0x00   // 终止符
};

//一键发送重量One-click send weight
void send_command_0x20(void)
{
    Serial_Send_String(cmd20);
}MSH_CMD_EXPORT(send_command_0x20, CMD_20 One-click send weight);


//取毛重,发送有问题，终止符和命令相同导致Take the gross weight.
void send_command_0x21_GW(void)
{
    Serial_Send_String(cmd21_GW);
}MSH_CMD_EXPORT(send_command_0x21_GW,CMD_21_GW Take the net weight);// 导出函数为命令

//略......

串口解析代码

#include "Serial_Port_Analysis.h"//添加串口解析命令头文件

// 十六进制字符串转字节数组
uint8_t* hex_str_to_bytes(const char* hex_str, size_t* out_len) {
    char* tmp = strdup(hex_str);
    char* token = strtok(tmp, " ");
    uint8_t* bytes = malloc(strlen(hex_str)/3 + 1);
    size_t count = 0;

    while (token != NULL) {
        bytes[count++] = (uint8_t)strtol(token, NULL, 16);
        token = strtok(NULL, " ");
    }

    *out_len = count;
    free(tmp);
    return bytes;
}

// 数据包分割（改进版）
PacketList split_packets(const uint8_t* data, size_t len) {
    PacketList list = {NULL, 0};
    size_t start = 0;
    int in_packet = 0;

    for (size_t i = 0; i < len; ++i) {
        if (data[i] == HEADER && !in_packet) {
            start = i;
            in_packet = 1;
        } else if (data[i] == FOOTER && in_packet) {
            size_t pkt_len = i - start + 1;
            list.packets = realloc(list.packets, (list.count+1)*sizeof(Packet));
            list.packets[list.count].data = malloc(pkt_len);
            memcpy(list.packets[list.count].data, data+start, pkt_len);
            list.packets[list.count].length = pkt_len;
            list.count++;
            in_packet = 0;
        }
    }
    return list;
}



// 函数声明：计算校验和
// 参数：data - 指向数据数组的指针，length - 数据数组的长度
// 返回值：计算得到的校验和（8位无符号整数）
uint8_t calculate_checksum(uint8_t *data, size_t length) {
    uint32_t checksum = 0;  // 使用32位整数来避免溢出
    for (size_t i = 0; i < length - 2; i++) {
        checksum += data[i];
    }
    return checksum % 256;  // 取低8位
}


// 解析单个数据包（支持多命令）
ParsedPacket parse_packet(const uint8_t* data, size_t len) {
    ParsedPacket result = {0};
    // ADD_ParsedPacket ADD_result = {0};

    // 基础校验
    if (len < 5 || data[0] != HEADER || data[len-1] != FOOTER) {
        rt_kprintf("无效数据包\n");
        return result;
    }

    // 通用字段解析
    result.header = data[0];//包头
    result.length = data[1];//数据长度
    result.command = data[2];//命令
    result.footer = data[len-1];//包尾

    // 按命令类型处理
    switch (result.command) {
        case 0x20: { // 重量数据包
            if (len < 11) break;//15-4:data_len-4

            //校验码
            result.checksum = data[len-2];
            // 校验和校验
            uint8_t calculated_checksum = calculate_checksum(data, len-2);
            if (result.checksum != calculated_checksum) {
                rt_kprintf("校验和错误\n");
                return result;
            }

            // 符号和单位
            switch (data[3]) {
                case 0x81: strcpy(result.sign_unit, "+KG"); break;
                case 0x01: strcpy(result.sign_unit, "-KG"); break;
                default:   strcpy(result.sign_unit, "未知");
            }
            // 小数位
            result.decimal = data[4];

            // 净重（4字节大端）
            uint32_t net_weight_raw = (data[5] << 24) | (data[6] << 16) | (data[7] << 8) | data[8];
            result.net_weight = net_weight_raw / pow(10, result.decimal);

            // 稳定状态
            strcpy(result.stability, (data[9] == 0x0A) ? "稳定" : "不稳定");
            // 皮重（3字节）
            uint32_t tare = (data[10] << 16) | (data[11] << 8) | data[12];
            result.tare = tare / pow(10, result.decimal);
            break;
        }
        case 0x21: { // 取毛重或净重数据包
            if (len < 7) break;

            // 符号和单位
            switch (data[3]) {
                case 0x81: strcpy(result.sign_unit, "+KG"); break;
                case 0x01: strcpy(result.sign_unit, "-KG"); break;
                default:   strcpy(result.sign_unit, "未知");
            }
            // 小数位
            result.decimal = data[4];

            // 净重/毛重（4字节大端）
            uint32_t net_weight_raw = (data[5] << 24) | (data[6] << 16) | (data[7] << 8) | data[8];
            result.net_weight = net_weight_raw / pow(10, result.decimal);

            //校验码
            result.checksum = data[len-2];
            // 校验和校验
            uint8_t calculated_checksum = calculate_checksum(data, len-2);
            if (result.checksum != calculated_checksum) {
                rt_kprintf("校验和错误\n");
                return result;
            }
            break;
        }

        case 0x22: { // 去皮应答
            // 包头1 + 长度1 + 命令1 + 状态1 + 校验1 + 包尾1 = 6字节
            if (len != 6) {
                rt_kprintf("ERR: 去皮包长度错误\n");
                // return result;
            }
            // 状态字段解析
            switch (data[3]) {
                case 0x00:
                    strncpy(result.ACK, "去皮成功", sizeof(result.ACK));
                                    // rt_kprintf("去皮成功\n");
                    break;
                case 0x01:
                    strncpy(result.ACK, "拥堵去皮", sizeof(result.ACK));
                                    // rt_kprintf("拥堵，去皮失败\n");
                    break;
                case 0x02:
                    strncpy(result.ACK, "非法命令", sizeof(result.ACK));
                                    // rt_kprintf("非法命令\n");
                    break;
                default:
                    strncpy(result.ACK, "未知状态", sizeof(result.ACK));
                                    // rt_kprintf("未知状态\n");
            }
            break;
                   //校验码
            result.checksum = data[len-2];
            // 校验和校验
            uint8_t calculated_checksum = calculate_checksum(data, len-2);
            if (result.checksum != calculated_checksum) {
                rt_kprintf("校验和错误\n");
                return result;
            }
        }
        case 0x23: { // 回皮（取皮重）
            if (len < 7) break;

            // 符号和单位
            switch (data[3]) {
                case 0x81: strcpy(result.sign_unit, "+KG"); break;
                case 0x01: strcpy(result.sign_unit, "-KG"); break;
                default:   strcpy(result.sign_unit, "未知");
            }
            // 小数位
            result.decimal = data[4];

            // 皮重（4字节大端）
            uint32_t net_weight_raw = (data[5] << 24) | (data[6] << 16) | (data[7] << 8) | data[8];
            result.net_weight = net_weight_raw / pow(10, result.decimal);

            //校验码
            result.checksum = data[len-2];
            // 校验和校验
            uint8_t calculated_checksum = calculate_checksum(data, len-2);
            if (result.checksum != calculated_checksum) {
                rt_kprintf("校验和错误\n");
                return result;
            }
            break;
        }
        case 0x24: { // 置零应答
            if (len != 6) {
                rt_kprintf("ERR: 置零包长度错误\n");
                // return result;
            }
            // 状态字段解析
            switch (data[3]) {
                case 0x00:
                    strncpy(result.ACK, "置零成功", sizeof(result.ACK));
                                    // rt_kprintf("去皮成功\n");
                    break;
                case 0x01:
                    strncpy(result.ACK, "置零去皮", sizeof(result.ACK));
                                    // rt_kprintf("拥堵，去皮失败\n");
                    break;
                case 0x02:
                    strncpy(result.ACK, "非法命令", sizeof(result.ACK));
                                    // rt_kprintf("非法命令\n");
                    break;
                default:
                    strncpy(result.ACK, "未知状态", sizeof(result.ACK));
                                    // rt_kprintf("未知状态\n");
            }
            break;
                   //校验码
            result.checksum = data[len-2];
            // 校验和校验
            uint8_t calculated_checksum = calculate_checksum(data, len-2);
            if (result.checksum != calculated_checksum) {
                rt_kprintf("校验和错误\n");
                return result;
            }
        }
        default:
            rt_kprintf("未知命令: 0x%02X\n", result.command);
    }
    return result;
}



// 解析数据包,打印结果
void print_packet(const ParsedPacket* pkt) {
    char buffer[100];
    rt_kprintf("包头: 0x%02X\n", pkt->header);
    rt_kprintf("长度: 0x%02X\n", pkt->length);
    rt_kprintf("命令: 0x%02X\n", pkt->command);
    if (pkt->command == 0x20) {
        rt_kprintf("单位: %s\n", pkt->sign_unit);
        rt_kprintf("小数位: %d\n", pkt->decimal);

        snprintf(buffer, sizeof(buffer), "%.*f", pkt->decimal, pkt->net_weight);
        rt_kprintf("净重: %s\n", buffer);
        // rt_kprintf("净重: %.*f\n", pkt->decimal, pkt->net_weight);
        rt_kprintf("稳定状态: %s\n", pkt->stability);

        snprintf(buffer, sizeof(buffer), "%.*f", pkt->decimal, pkt->tare);
        rt_kprintf("皮重: %s\n", buffer);
        // rt_kprintf("皮重: %.*f\n", pkt->decimal, pkt->tare);
    } else if (pkt->command == 0x21) {
        rt_kprintf("单位: %s\n", pkt->sign_unit);
        rt_kprintf("小数位: %d\n", pkt->decimal);

        snprintf(buffer, sizeof(buffer), "%.*f", pkt->decimal, pkt->net_weight);
        rt_kprintf("净重/毛重: %s\n", buffer);
        // rt_kprintf("净重: %.*f\n", pkt->decimal, pkt->net_weight);
    }else if (pkt->command == 0x22) {
        rt_kprintf("去皮状态: %s\n", pkt->ACK);
    }else if (pkt->command == 0x23) {
        rt_kprintf("单位: %s\n", pkt->sign_unit);
        rt_kprintf("小数位: %d\n", pkt->decimal);

        snprintf(buffer, sizeof(buffer), "%.*f", pkt->decimal, pkt->net_weight);
        rt_kprintf("皮重: %s\n", buffer);
    }else if (pkt->command == 0x24) {
        rt_kprintf("置零状态: %s\n", pkt->ACK);
    }
    rt_kprintf("包尾: 0x%02X\n\n", pkt->footer);
}

作用：串口输入十六进制数据流，自动按照包头AA,包尾2F进行分包，然后按照分别解析各数据包命令和数据。

image-20250324162316118

LVGL

4.3寸RGB565（480*272）的屏幕，触摸芯片是GT911。

menuconfig配置

Application options  --->
    *** Filesystem related ***
    [*] Using File System Image 0  --->
        --- Using File System Image 0
        Select File System Type (FATFS)  --->
        (packages/artinchip/lvgl-ui/aic_demo/base_demo/lvgl_src/) Data Directory
        (app.fatfs) Image Name
        [*] auto calcuate image size
    [ ] Using File System Image 1  ----
    *** lvgl demo select related ***
    -*- LVGL (official): powerful and easy-to-use embedded GUI library  --->
        (20)  Priority of LVGL thread
        (32768) Stack size of LVGL thread
        (5)   Display refresh period (ms)
        [ ]   Support SquareLine Studio
        [ ]   Enable built-in examples
        [ ]   Enable built-in demos
    -*- ArtInChip lvgl demo
        select lvgl demo (lvgl demo with basic function)  --->
            (X) lvgl demo with basic function
            ( ) lvgl demo of meter
        (16)  LVGL color depth(32/16)
        (8)   LVGL image cached number
    (/rodata/lvgl_data) LVGL Resource Directory

image-20250324220503153

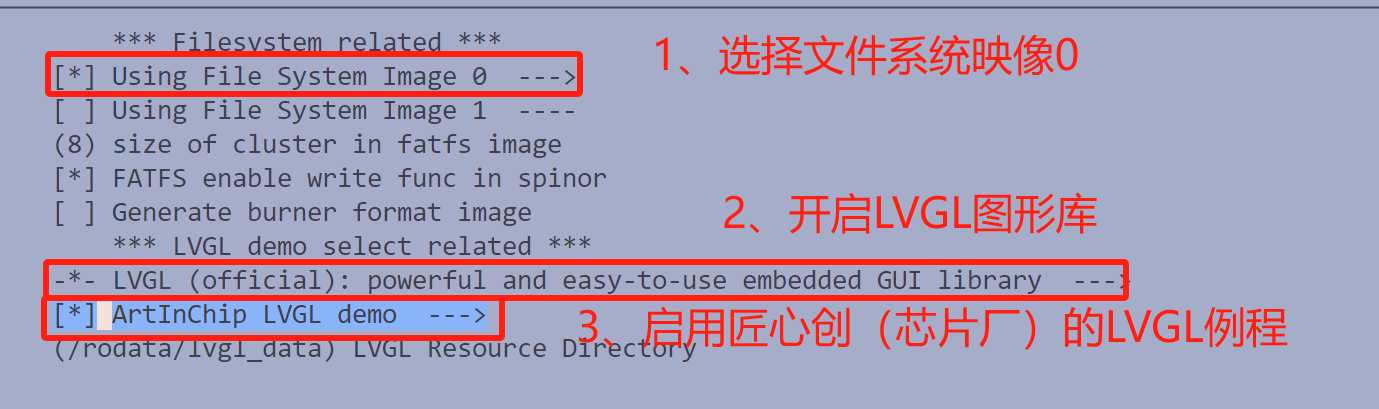

image-20250324221957305

文件系统映像设置

image-20250324221336371

lvgl设置

image-20250324222307878

lvgl例程设置

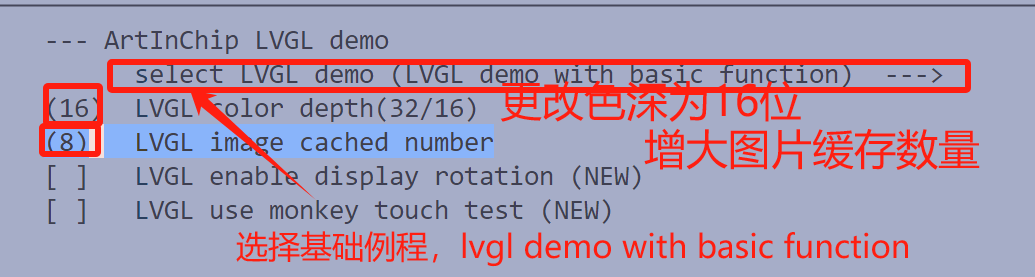

image-20250324222820503

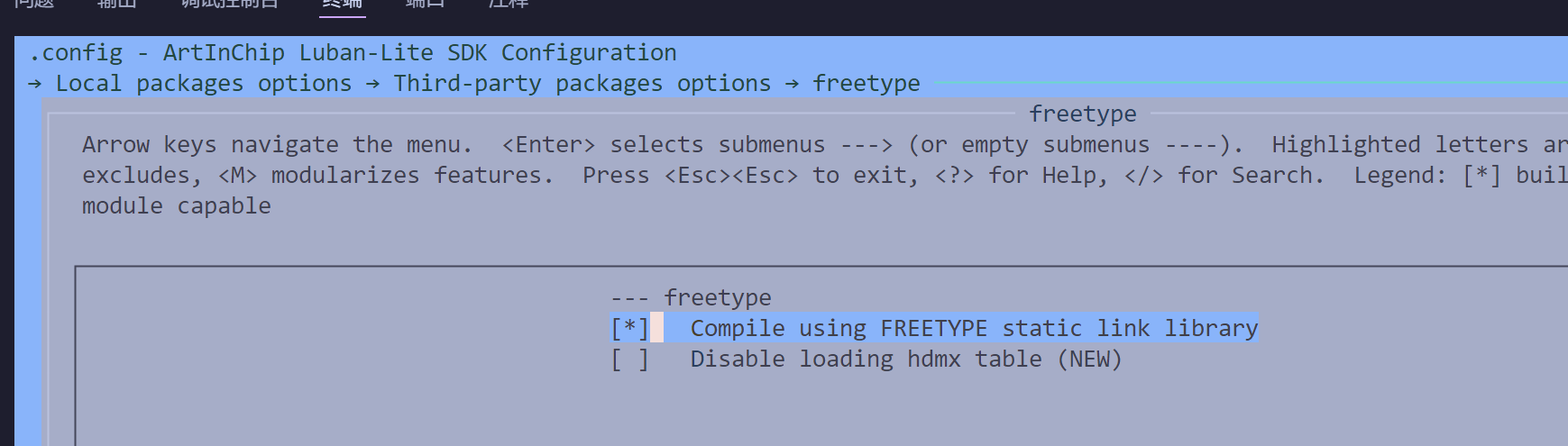

image-20250325091237589

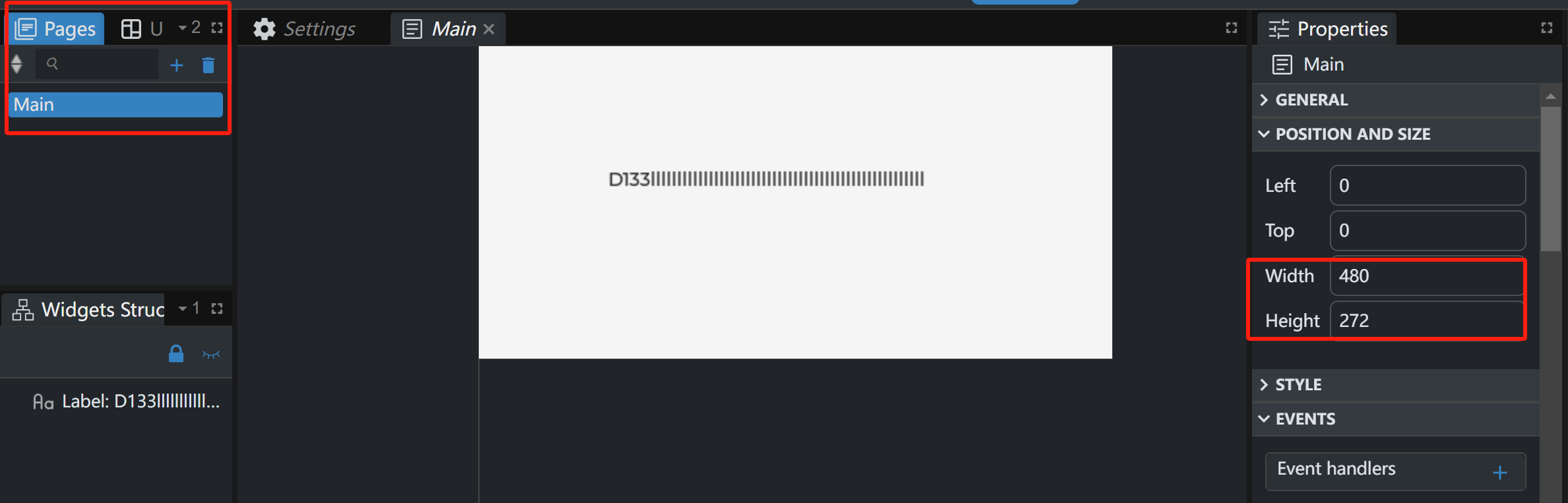

image-20250324215657601

image-20250324215630266

移植EEZ

1、复制EEZ Studio生成的ui文件夹至\packages\artinchip\lvgl-ui\aic_demo下

2、在ui.c和ui.h中屏蔽EEZ_FLOW相关定义，防止找不到EEZ_FLOW类头文件报错

ui.c

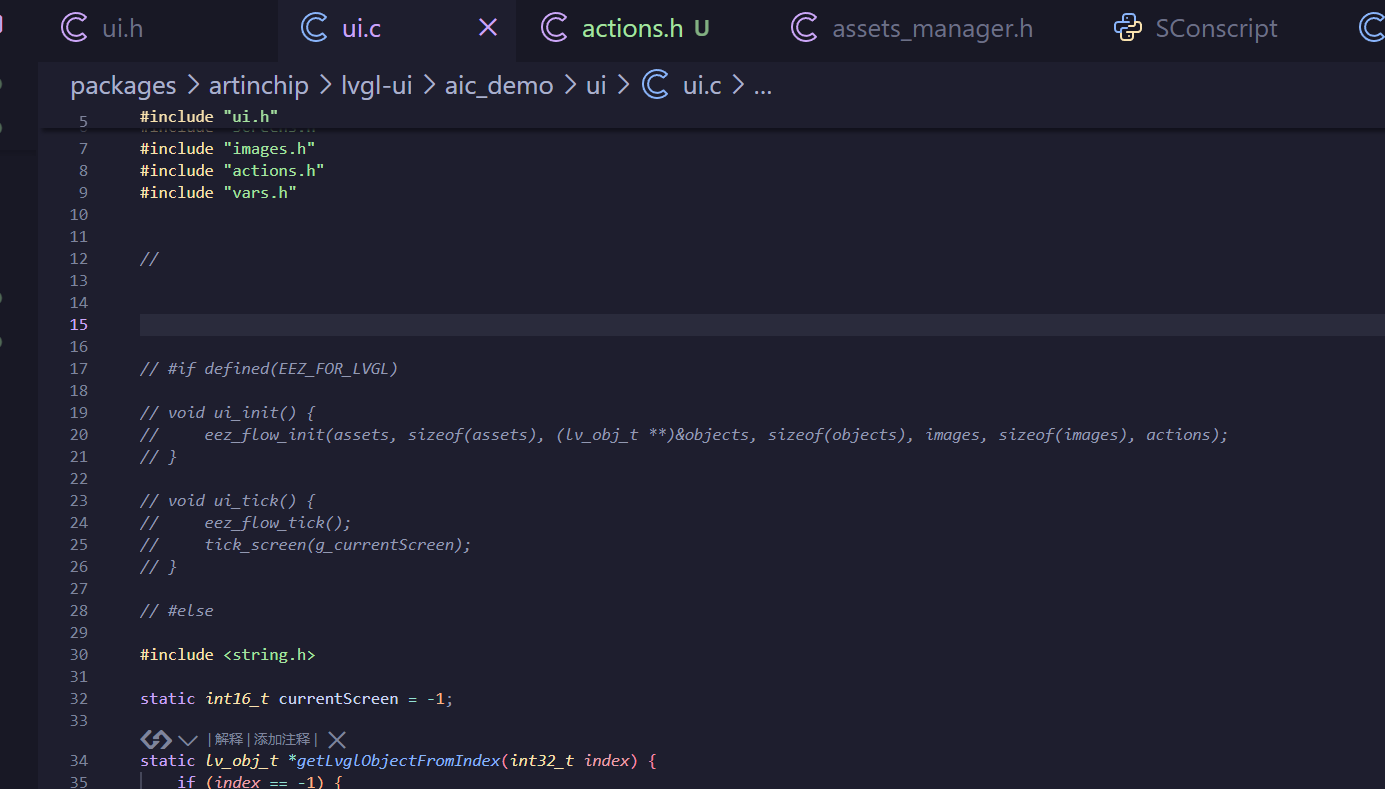

image-20250326104046989

image-20250326104208900

ui.h

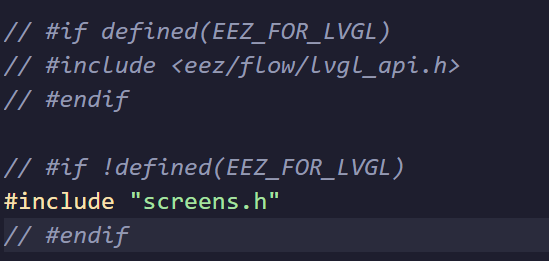

image-20250326155337168

3、在ui文件夹下添加SConscript文件

image-20250326105438066

from building import *
# 导入`building`模块的所有内容，是用于构建系统的工具和配置。
import os
# 导入`os`模块，用于文件和路径操作。
cwd = GetCurrentDir()
# 获取当前工作目录路径，赋值给变量`cwd`。
group = []
# 初始化一个空列表`group`，用于存储构建的代码组信息。
src = Glob('*.c')
# 使用 `Glob` 函数查找当前目录下的所有 `.c` 文件，并将其文件路径存储到变量 `src` 中。
# `Glob` 是构建系统中的常见工具函数，用于匹配文件。
CPPPATH = [cwd]
# 定义预处理器头文件路径列表 `CPPPATH`，初始包含当前目录路径。
list = os.listdir(cwd)
# 使用 `os.listdir` 列出当前目录下的所有文件和文件夹，存储在变量 `list` 中。
for d in list:
    # 遍历目录内容 `list` 中的每一项。
    path = os.path.join(cwd, d)
    # 构造完整路径 `path`，将 `cwd` 和当前项 `d` 拼接起来。

    if os.path.isfile(os.path.join(path, 'SConscript')):
        # 检查当前路径是否包含名为 `SConscript` 的文件。

        group = group + SConscript(os.path.join(d, 'SConscript'))
        # 如果存在 `SConscript` 文件，则调用 `SConscript` 函数执行，并将返回的结果添加到 `group` 列表中。
        # `SConscript` 是 SCons 构建工具中的函数，用于加载子目录的构建脚本。

group = group + DefineGroup('LVGL-port', src, depend = ['EEZ_FOR_LVGL'], CPPPATH = CPPPATH)     #修改的地方 ‘EEZ_FOR_LVGL’
# 定义一个新的代码组 `LVGL-port`：
# - `src`: 包含所有 `.c` 文件路径。
# - `depend`: 定义依赖项，指定该组依赖于 `EEZ_FOR_LVGL`。
# - `CPPPATH`: 将当前目录路径添加到编译器的头文件搜索路径。
# 最终返回的结果与 `group` 合并。

# 如果定义了 EEZ_FOR_LVGL 则将代码组加入编译！

Return('group')
# 返回 `group` 变量给调用者，作为最终的代码组信息供后续使用。

4、在\application\Kconfig中添加

image-20250326105557703

6、在menuconfig中选择使用ui例程

 Prompt: LVGL EEZ_FOR_LVGL demo                                                                        │     │   Location:                                                                                    │
│     -> Application options                                                                         │     │       -> ArtInChip LVGL demo (AIC_LVGL_DEMO [=y])                                             │     │         -> select LVGL demo (<choice> [=y])                                                    │     │   Defined at application/Kconfig:261

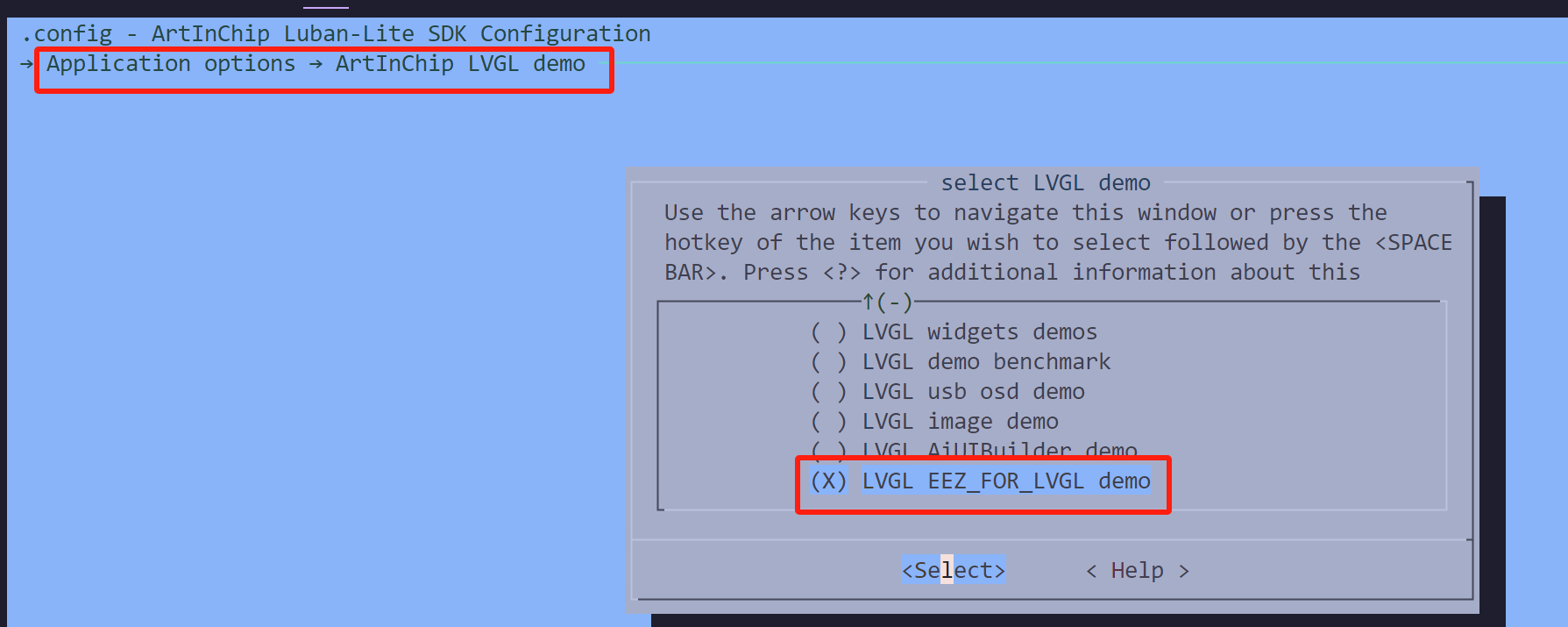

image-20250326152224739

7、在\luban-lite\application\Kconfig中255行添加

# 增加
config EEZ_FOR_LVGL
    bool "LVGL EEZ_FOR_LVGL demo"

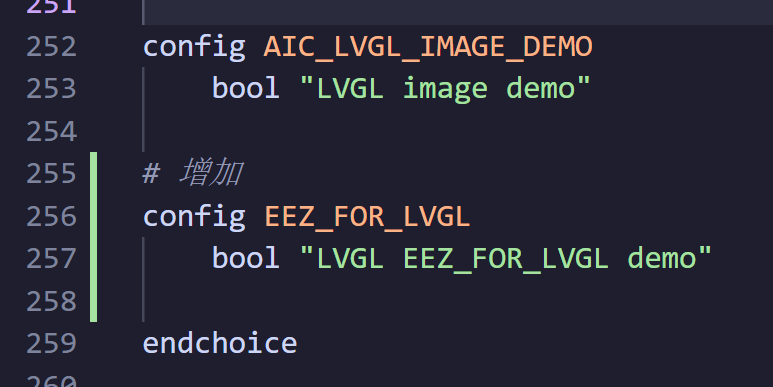

image-20250326152850979
E:\D133EBS\ezz_d133_2_font\luban-lite\packages\artinchip\lvgl-ui\aic_demo\ui -- 自己添加的文件夹 ui
E:\D133EBS\ezz_d133_2_font\luban-lite\packages\artinchip\lvgl-ui\aic_demo\ui\SConscript #添加
E:\D133EBS\ezz_d133_2_font\luban-lite\packages\artinchip\lvgl-ui\aic_ui.c //130 行 #注释
E:\D133EBS\ezz_d133_2_font\luban-lite\application\Kconfig //255 行 #添加

修改程序结构使LVGL运行在线程里

逻辑：在aic_ui.c中创建线程，将lvgl初始化和运行放入线程中

aic_ui.c中修改过的代码片段

#include "lvgl.h"
#include "aic_ui.h"
#include "aic_osal.h"
#include "lvgl/demos/lv_demos.h"

//lvgl线程
static void lvgl_entry(void *parameter) {
    /* LVGL初始化（如显示驱动、输入设备初始化） */
    ui_init(); // 初始化用户界面，包括显示驱动和输入设备等

    /* 主循环：周期性调用LVGL任务处理函数 */
    while (1) {
        // lv_task_handler(); // LVGL任务处理
        ui_tick(); // UI刷新
        rt_thread_mdelay(5); // 延时5ms，避免过度占用CPU
    }
}
void aic_ui_init()
{
/* qc test demo is only for aic internal qc testing, please ignore it. */

// // 修改的地方
// #ifdef EEZ_FOR_LVGL
//     extern void ui_init(void);
//     ui_init();
// #endif

    //创建线程
    rt_thread_t lvgl_thread = rt_thread_create("lvgl", lvgl_entry, RT_NULL, 4096, 20, 10);
if (lvgl_thread != RT_NULL) {
    rt_thread_startup(lvgl_thread);
}
    return;
}

解释：将lvgl放入线程中，更好由RT-Thread系统管理。

官方例程代码默认逻辑只执行一次初始化，后续lvgl相关操作不易管理，在其余线程中操作lvgl函数导致线程卡死。

将lvgl放入线程中避免线程卡死，同时可以在该线程中刷新显示，实时更新变量和页面

修改变量显示

EEZ默认显示浮点型和字符型变量会报错类型不匹配

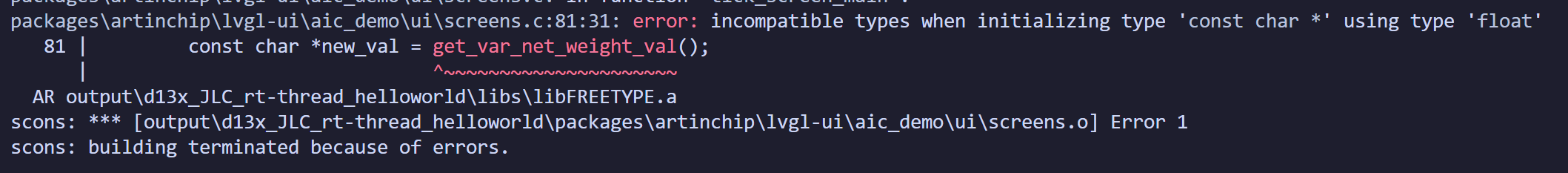

image-20250328163007964

生成的错误代码：

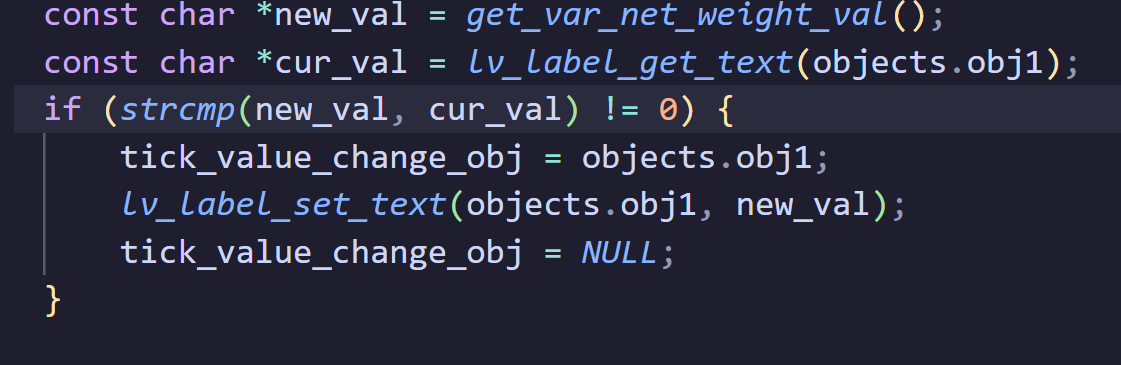

类型不匹配get_var_net_weight_val();函数返回float类型变量数据，将其复制给字符指针cur_val导致类型不匹配报错image-20250328163244937

需要手动修改相应变量定义和显示代码

将float类型变量转化成字符串保存，在通过函数显示

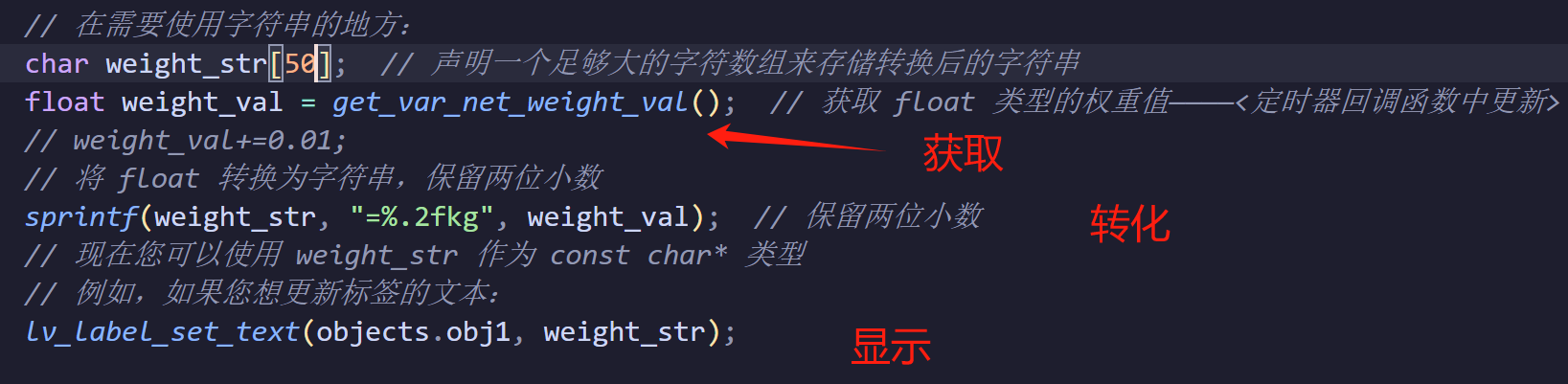

image-20250328214230589

    // 在需要使用字符串的地方：
        char weight_str[50];  // 声明一个足够大的字符数组来存储转换后的字符串
        float weight_val = get_var_net_weight_val();  // 获取 float 类型的权重值————<定时器回调函数中更新>
        // weight_val+=0.01;
        // 将 float 转换为字符串，保留两位小数
        sprintf(weight_str, "=%.2fkg", weight_val);  // 保留两位小数
        // 现在您可以使用 weight_str 作为 const char* 类型
        // 例如，如果您想更新标签的文本：
        lv_label_set_text(objects.obj1, weight_str);

更新变量

由于芯片方适配的LVGL默认没有实时刷新，变量改变后并不能更新显示

需要手动更新变量标签并刷新显示

1、使用LVGL定时器回调函数间隔刷新页面，以此更新变量

创建定时器：

lv_timer_create(timer_callback*, ms, NULL);

timer_callback是定时器到期时要调用的回调函数*

ms是定时器的时间间隔，单位为毫秒*

NULL是传递给回调函数的用户数据，这里没有传递任何数据*

封装成函数便于在ui_init()中初始化

//定时器回调函数
void timer_callback(lv_timer_t * timer) {
    //  counter++;              // 增加计数器值
    // set_var_lvnum(counter); // 更新全局变量
    // update_counter_display(); // 更新显示
}


//初始化定时器
// 定义一个函数，用于显示计数器
// 参数ms表示定时器的时间间隔，单位为毫秒
void lv_timer_init(int ms)
{
    // 创建一个定时器，并指定回调函数和定时时间
    // timer_callback是定时器到期时要调用的回调函数
    // ms是定时器的时间间隔，单位为毫秒
    // NULL是传递给回调函数的用户数据，这里没有传递任何数据
    lv_timer_create(timer_callback, ms, NULL);
}

在lvgl中初始化lvgl定时器

void ui_init() {
    // 调用 create_screens 函数，创建所有需要的屏幕
    create_screens();
    // 调用 loadScreen 函数，加载主屏幕，SCREEN_ID_MAIN 是主屏幕的标识符
    loadScreen(SCREEN_ID_MAIN);
        //初始化定时器
    lv_timer_init(1000);//定时器周期1000ms
}

2、使lvgl运行在线程中，线程中刷新lvgl

详细在该篇前文：目录——LVGL——修改程序结构使LVGL运行在线程里

改变字符型变量

char network_analysis_A_val[100] = {0};

sprintf(network_analysis_A_val, "密钥内容: %s\n", storage[i].data.key_data.key);  // 保留两位小数
set_var_network_analysis_val(network_analysis_A_val);

使用sprintf函数将storage[i].data.key_data.key字符串添加到字符串末尾%s处，保存到字符数组network_analysis_A_val[]中。

使用eez生成更改字符变量的函数set_var_network_analysis_val（）将字符传入变量

整合

开启

image-20250324154832977

image-20250324154951811

image-20250324170827976

阶段性成果（图片）

整体框架：

image-20250503212524727

串口终端显示执行过程：

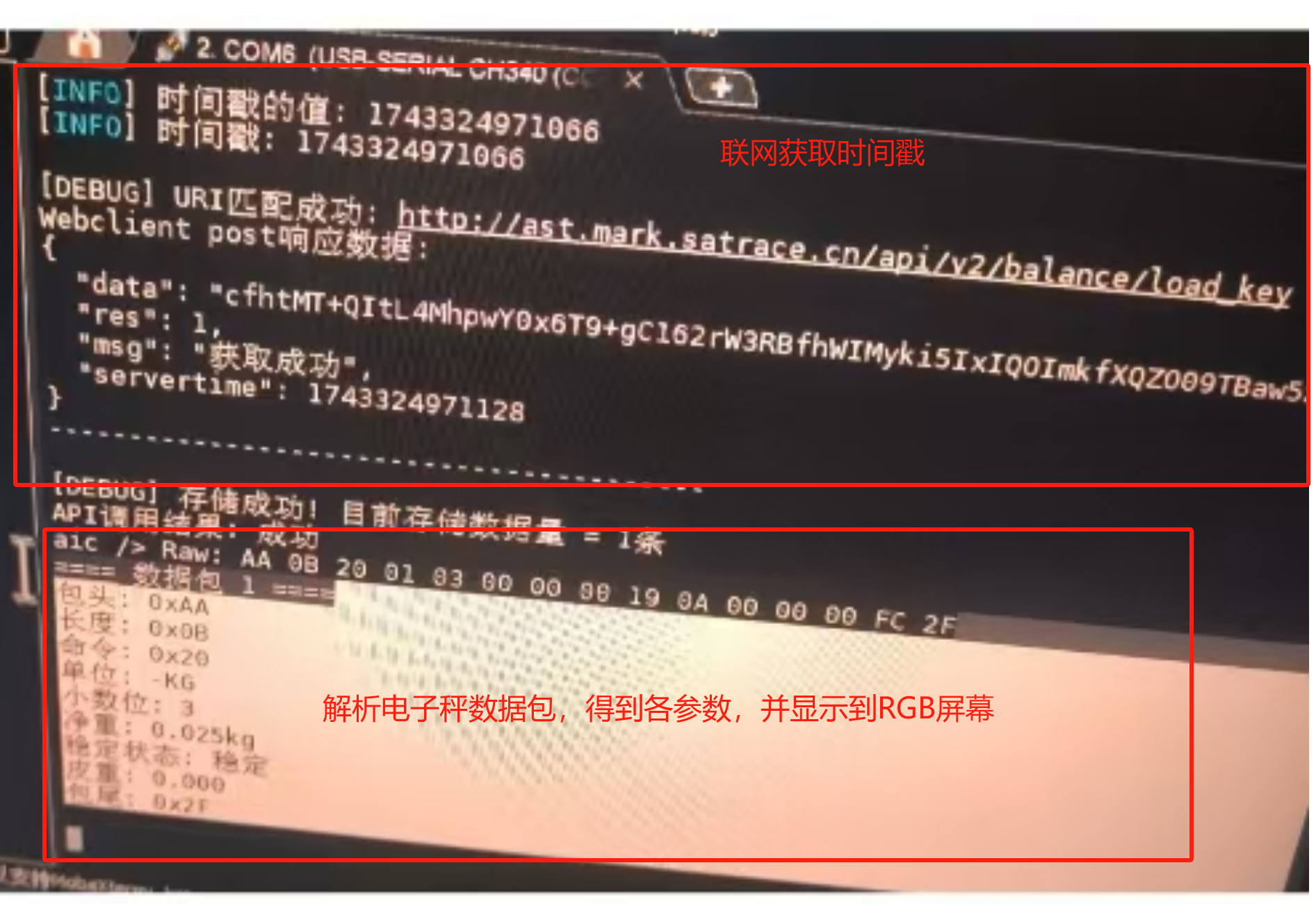

image-20250503212709925

RGB屏幕显示数据

image-20250503212537255

posted @ 2025-03-08 11:19  沁拒离  阅读(529)  评论(0)    收藏  举报
