Esp32s3(立创实战派)移植LVGL

移植：

使用软件EEZ studio

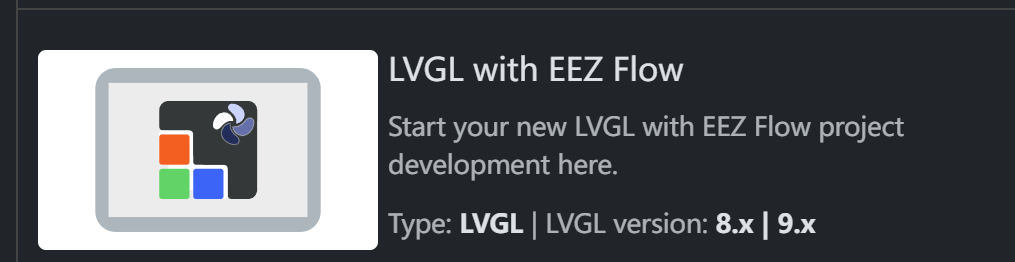

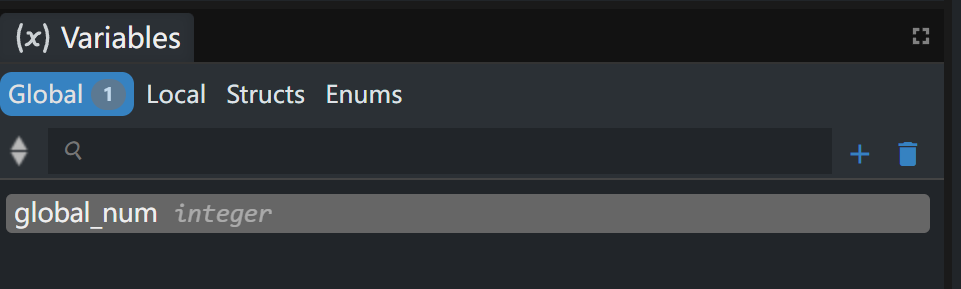

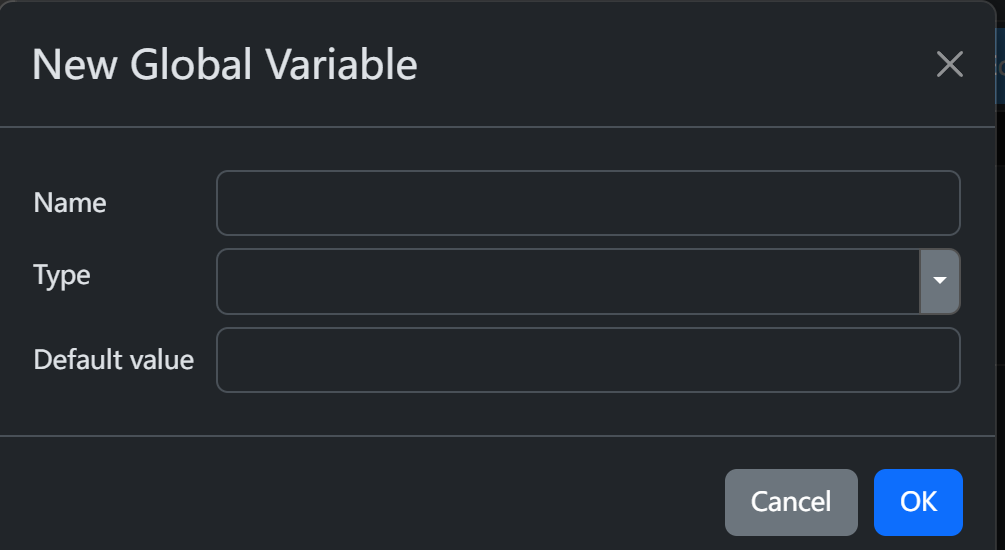

创建工程选择带EEZ Flow的，可以使用该软件更便捷的功能

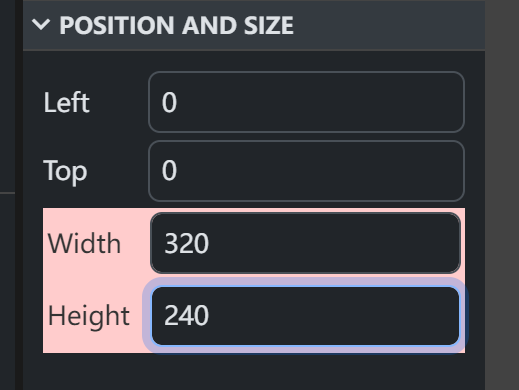

根据屏幕像素调整画布为320*240

复制ui文件至工程

将生成的ui文件夹复制到main文件夹同级目录（ui文件夹在工程文件src中）

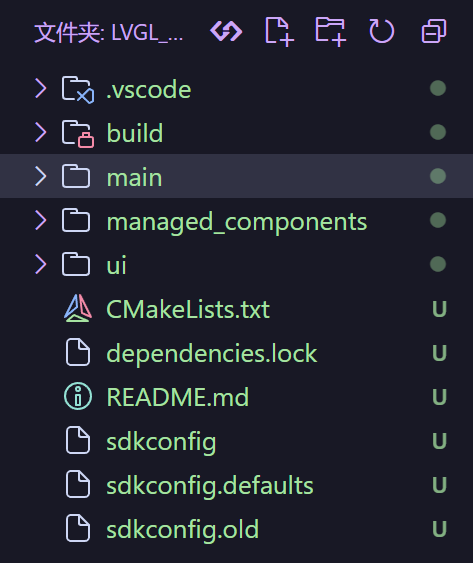

工程结构：

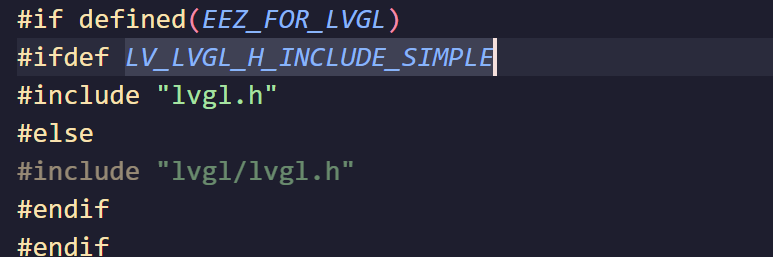

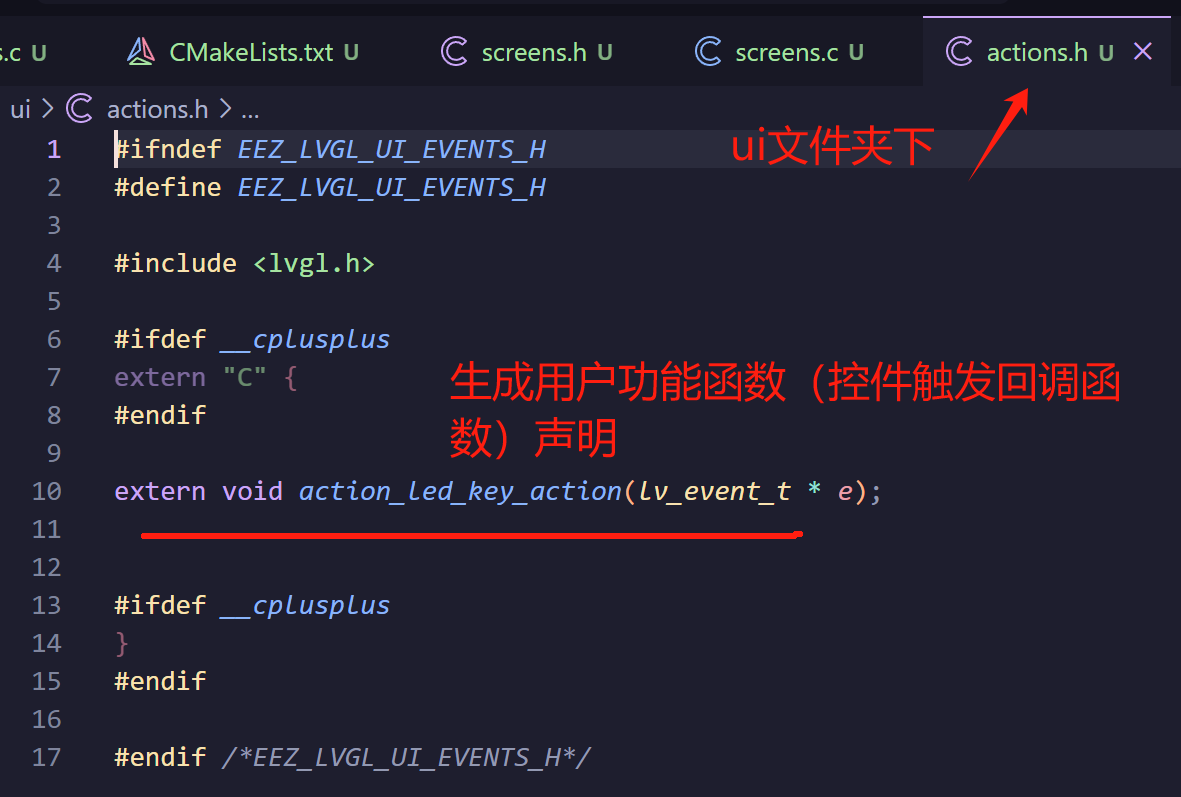

修改声明头文件路径

首先将ui文件夹中的所有声明头文件由：

改成

因为组件的路径已经声明，lvgl作为组件添加进工程，所以在目录中可以直接索引。

main.c文件

#include <stdio.h>
#include "freertos/FreeRTOS.h"
#include "driver/gpio.h"
#include "freertos/task.h"

#include "IOadd_PCA9557.h"// IO扩展芯片
#include "BSP_IIC.h"
#include "LCD.h"
#include "esp_log.h"

#include "lvgl_lcd_port.h"  // 自己编写的lvgl液晶屏接口

#include "ui.h"//EEZ生成的UI文件

void app_main(void)
{
    i2c_master_init();  // I2C初始化
    pca9557_init();  // IO扩展芯片初始化
    bsp_lvgl_start(); // 初始化液晶屏lvgl接口（初始化lcd+touch,添加lvgl接口）
  //锁定LVGL接口以防止在UI初始化过程中发生并发访问。
    //初始化UI后，解锁LVGL接口。
    lvgl_port_lock(0); // 锁定lvgl接口
    ui_init(); // 初始化UI
    lvgl_port_unlock(); // 解锁lvgl接口

    //无限循环，用于持续更新UI
    while (1)
    {
    lvgl_port_lock(0); // 锁定lvgl接口，以保护UI更新过程。
    ui_tick(); // UI刷新
    lvgl_port_unlock(); // 解锁lvgl接口以允许其他任务访问。
    vTaskDelay(pdMS_TO_TICKS(1)); //  函数延迟1毫秒，以避免过度占用CPU资源。
    }
}

main.c添加：

声明ui头文件#include "ui.h"//EEZ生成的UI文件

初始化ui

while循环刷新ui：ui_tick(); // UI刷新

安全机制：

lvgl_port_lock(0); // 锁定lvgl接口，以保护UI更新过程。
ui_tick(); // UI刷新
lvgl_port_unlock(); // 解锁lvgl接口以允许其他任务访问。
vTaskDelay(pdMS_TO_TICKS(1)); //  函数延迟1毫秒，以避免过度占用CPU资源。

修改CMakeLists.txt,

修改CMakeLists.txt,添加ui文件夹至工程编译路径

set(UI_DIR ../ui)
file(GLOB_RECURSE UI_SRCS ${UI_DIR}/*.c ${UI_DIR}/*.cpp)
idf_component_register(SRCS "lvgl_lcd_port.c"
"BSP_IIC.c"
"main.c"
"IOadd_PCA9557.c"
 "LCD.c"
 "lvgl_lcd_port.c"
${UI_SRCS}
                    INCLUDE_DIRS "." ${UI_DIR})

逻辑：

1、set(UI_DIR ../ui)：

设置一个变量UI_DIR，其值为../ui，表示UI源文件的目录在main.c的上层文件夹的ui目录。

2、file(GLOB_RECURSE UI_SRCS ${UI_DIR}/.c ${UI_DIR}/.cpp) ：

使用file(GLOB_RECURSE ...)命令递归地搜索${UI_DIR}目录下的所有.c和.cpp文件，并将这些文件的路径存储在UI_SRCS变量中。

3、idf_component_register(SRCS "lvgl_lcd_port.c" ...... ${UI_SRCS}:

命令注册一个组件，该组件包含源文件lvgl_lcd_port.c、......以及UI_SRCS中的所有文件（../ui/*c,../ui/*cpp）

4、INCLUDE_DIRS "." ${UI_DIR})：

指定了该组件的头文件目录:当前目录(main.c路径下).和${UI_DIR}(../ui路径下)

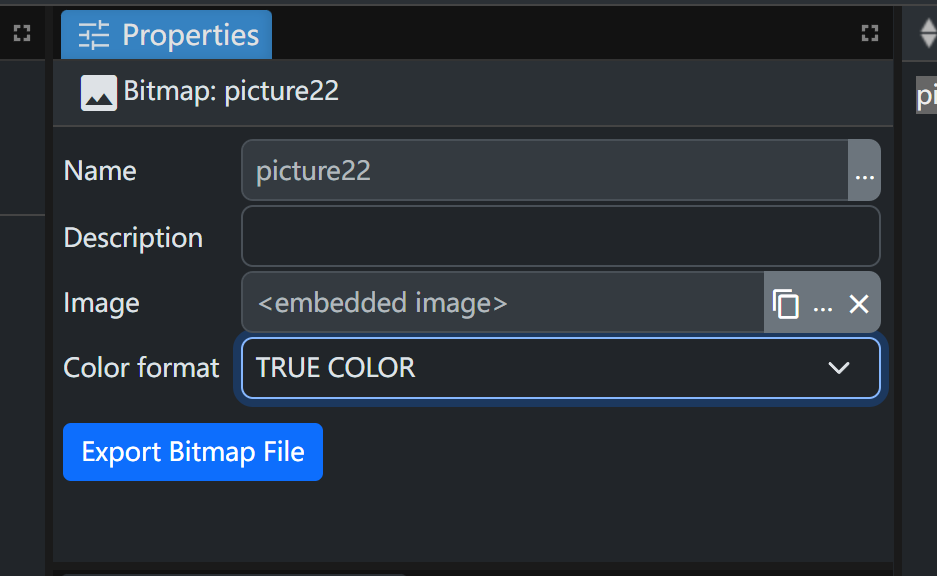

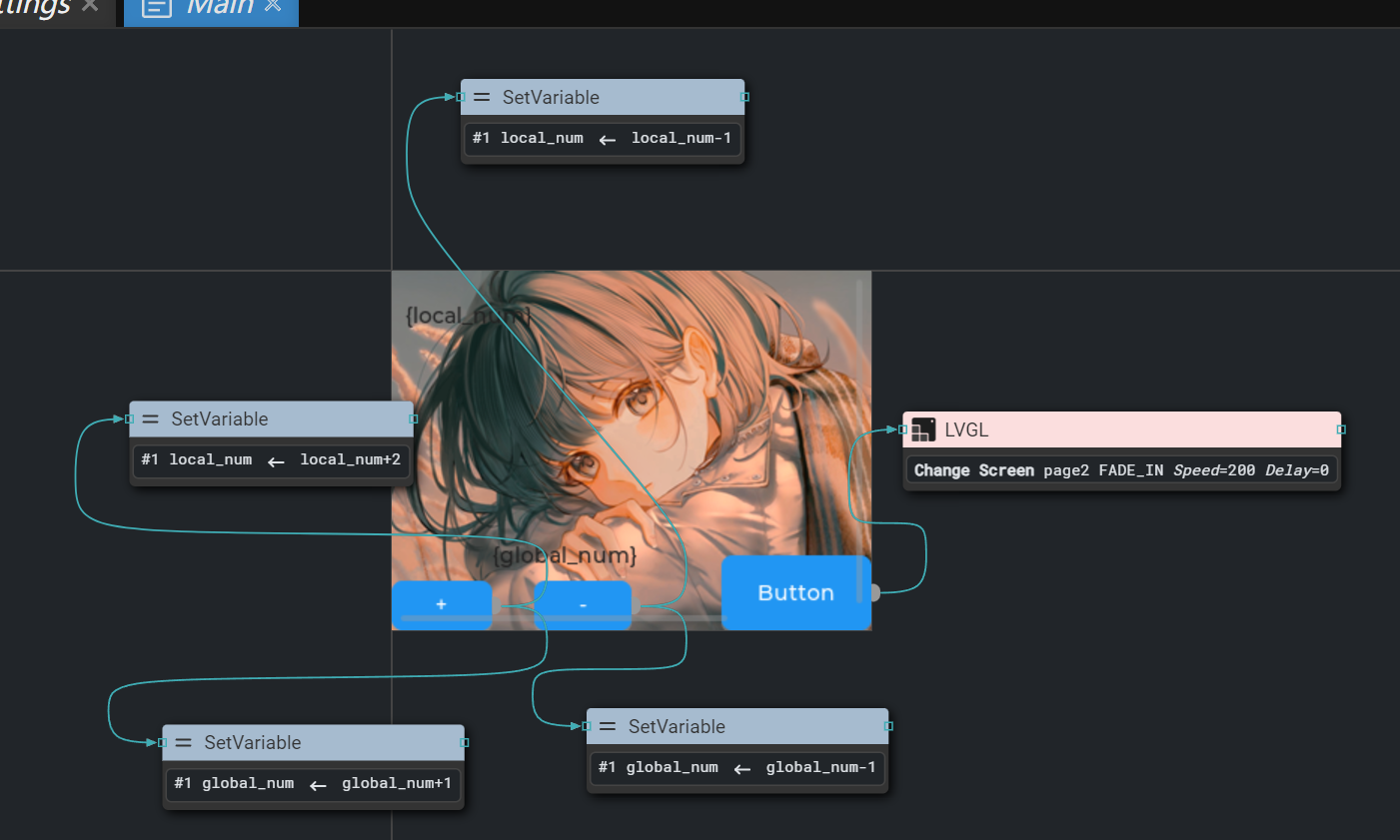

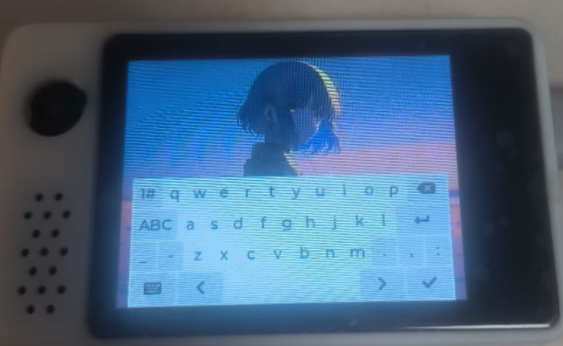

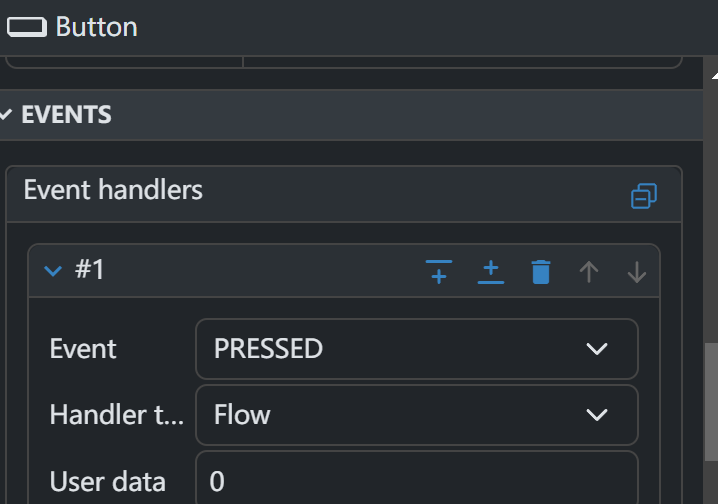

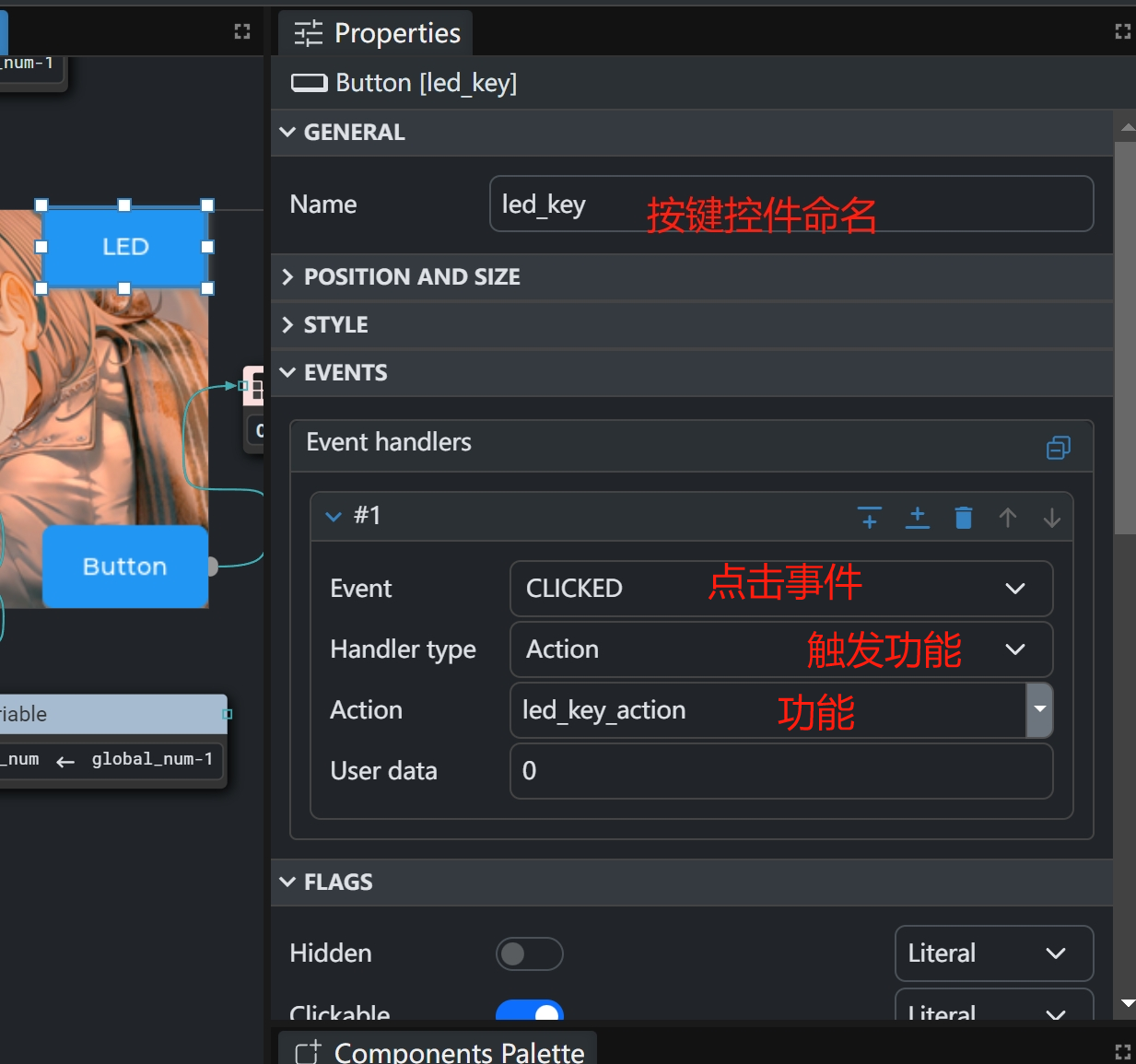

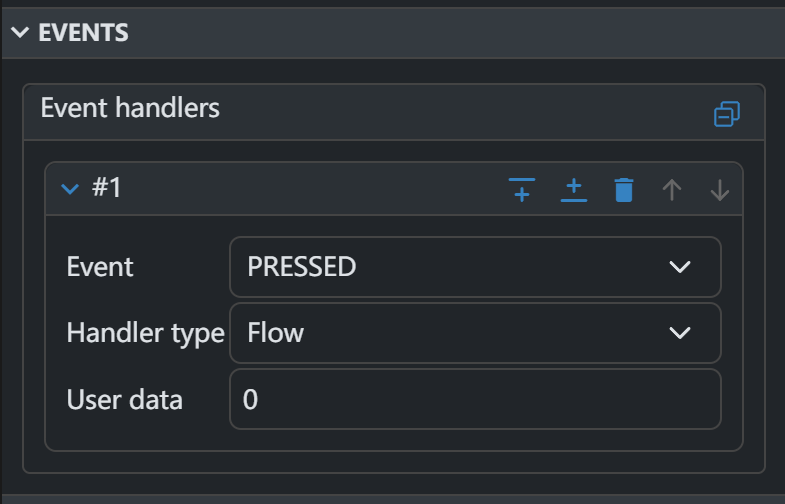

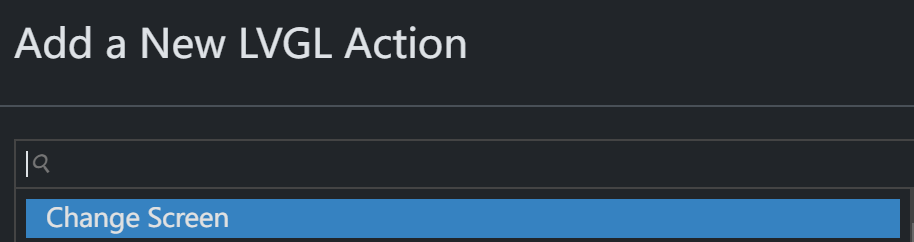

在EEZ我添加了图片和键盘，移植成功后烧录效果：

基于立创改，适用立创例程：

#include <stdio.h>
#include "esp32_s3_szp.h"
#include "logo_en_240x240_lcd.h"
#include "yingwu.h"

#include "ui.h"

extern "C" void app_main(void)
{
    bsp_i2c_init();  // I2C初始化
    pca9557_init();  // IO扩展芯片初始化

    bsp_lvgl_start(); // 初始化液晶屏lvgl接口

    //锁定LVGL接口以防止在UI初始化过程中发生并发访问。
    //初始化UI后，解锁LVGL接口。
    lvgl_port_lock(0); // 锁定lvgl接口
    ui_init(); // 初始化UI
    lvgl_port_unlock(); // 解锁lvgl接口

    //无限循环，用于持续更新UI
    while (1)
    {
    lvgl_port_lock(0); // 锁定lvgl接口，以保护UI更新过程。
    ui_tick(); // UI刷新
    lvgl_port_unlock(); // 解锁lvgl接口以允许其他任务访问。
    vTaskDelay(pdMS_TO_TICKS(1)); //  函数延迟1毫秒，以避免过度占用CPU资源。
    }
}

# Search for src files
set(UI_DIR ./ui)
file(GLOB_RECURSE UI_SRCS ${UI_DIR}/*.c ${UI_DIR}/*.cpp)

idf_component_register(SRCS "esp32_s3_szp.c" "main.cpp" ${UI_SRCS}
			       INCLUDE_DIRS "." ${UI_DIR})
add_compile_definitions (LV_LVGL_H_INCLUDE_SIMPLE)

设置一个变量UI_DIR，其值为./ui，表示UI源文件的目录。
使用file(GLOB_RECURSE ...)命令递归地搜索${UI_DIR}目录下的所有.c和.cpp文件，并将这些文件的路径存储在UI_SRCS变量中。
使用idf_component_register(...)命令注册一个组件，该组件包含源文件esp32_s3_szp.c、main.cpp以及UI_SRCS中的所有文件。同时，指定了该组件的头文件目录为当前目录.和${UI_DIR}。
使用add_compile_definitions(...)命令添加一个编译定义LV_LVGL_H_INCLUDE_SIMPLE，这可能在编译时用于控制某些编译选项或宏定义。

直观写成：

# Search for src files
set(UI_DIR ./ui)
file(GLOB_RECURSE UI_SRCS ./ui/*.c ./ui/*.cpp)

idf_component_register(SRCS "esp32_s3_szp.c" "main.cpp" ./ui/*.c ./ui/*.cpp
			       INCLUDE_DIRS "." ./ui)
add_compile_definitions (LV_LVGL_H_INCLUDE_SIMPLE)

设置ui路径下的*.c文件添加到工程执行，头文件路径为/ui

目的是将ui文件夹下的文件添加进工程编译执行
