🧠 Linux 网络缓冲区与内核参数全景图文手册（含作用范围）

---

一、总览结构图（从应用到驱动）

┌────────────────────────────────────┐
│             用户空间               │
│  应用程序 write()/send()/read()    │
│                                    │
└──────────────┬─────────────────────┘
               │ 系统调用
               ▼
┌────────────────────────────────────┐
│           内核 socket 层            │
│  Send buffer ←→ Recv buffer         │
│  ↑受 net.core.{rmem,wmem}_max 限制  │
│  ↑应用 setsockopt(SO_SNDBUF/RCVBUF) │
└──────────────┬─────────────────────┘
               │
               ▼
┌────────────────────────────────────┐
│           TCP 协议栈层             │
│ 自适应缓冲区动态调整：              │
│   tcp_rmem = [min, default, max]    │
│   tcp_wmem = [min, default, max]    │
│ 受 net.core.{rmem,wmem}_max 约束     │
└──────────────┬─────────────────────┘
               │
               ▼
┌────────────────────────────────────┐
│           网络设备/驱动层           │
│   网卡发送队列(tx_queue_len)        │

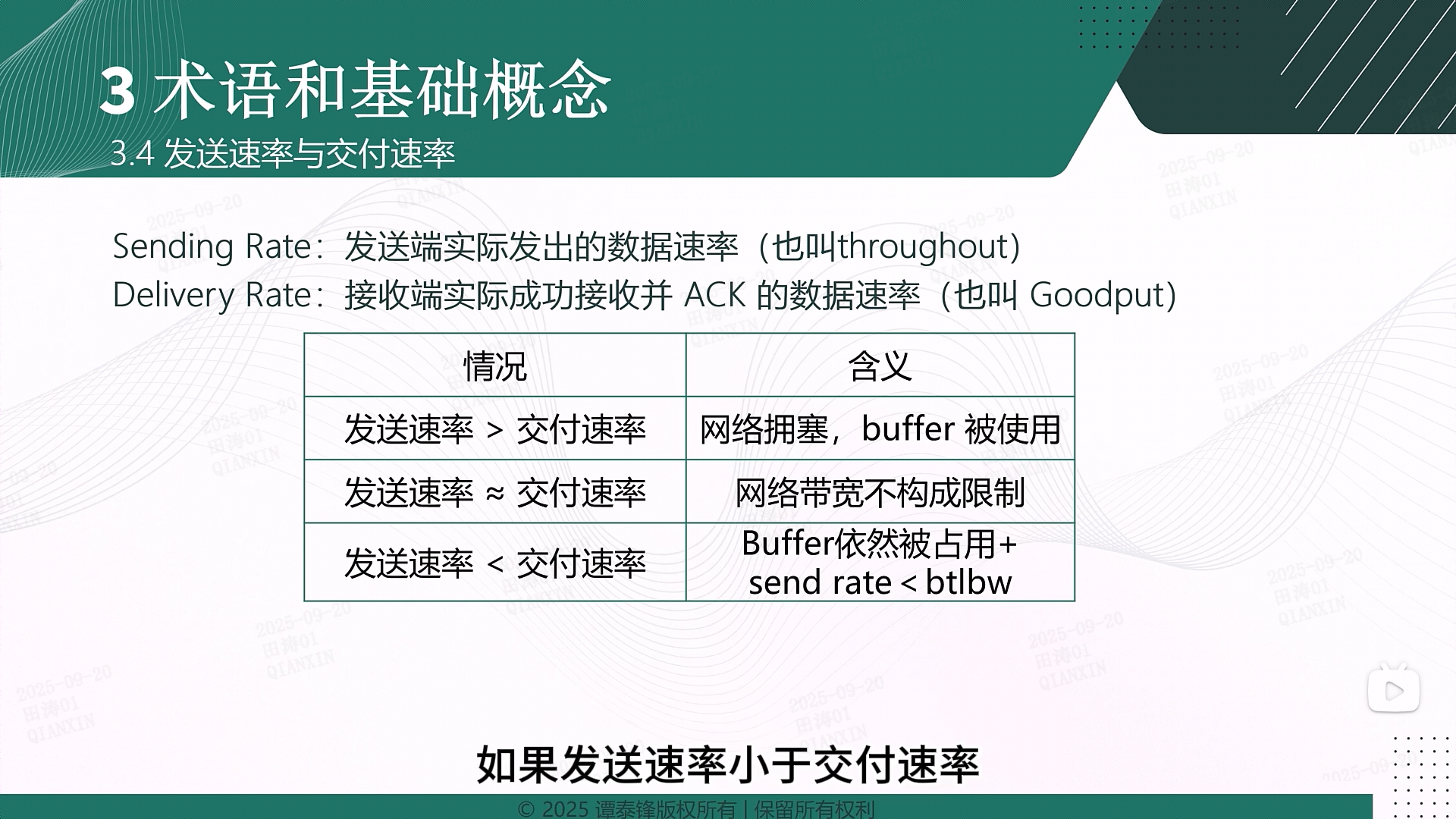

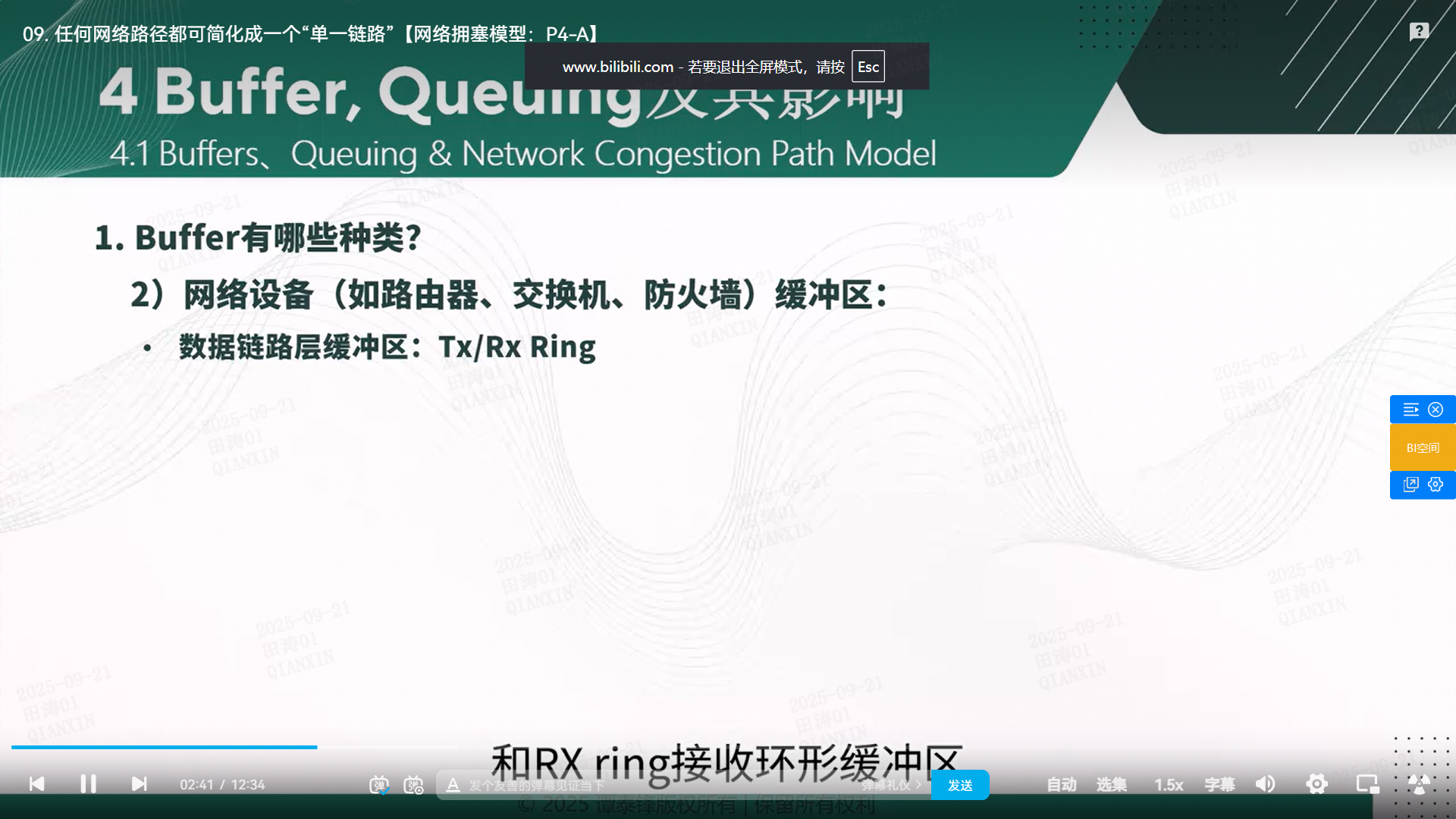

│   网卡接收环形缓冲(rx ring buffer)  │
│   驱动统计 ethtool -S 查看           │
└────────────────────────────────────┘

---

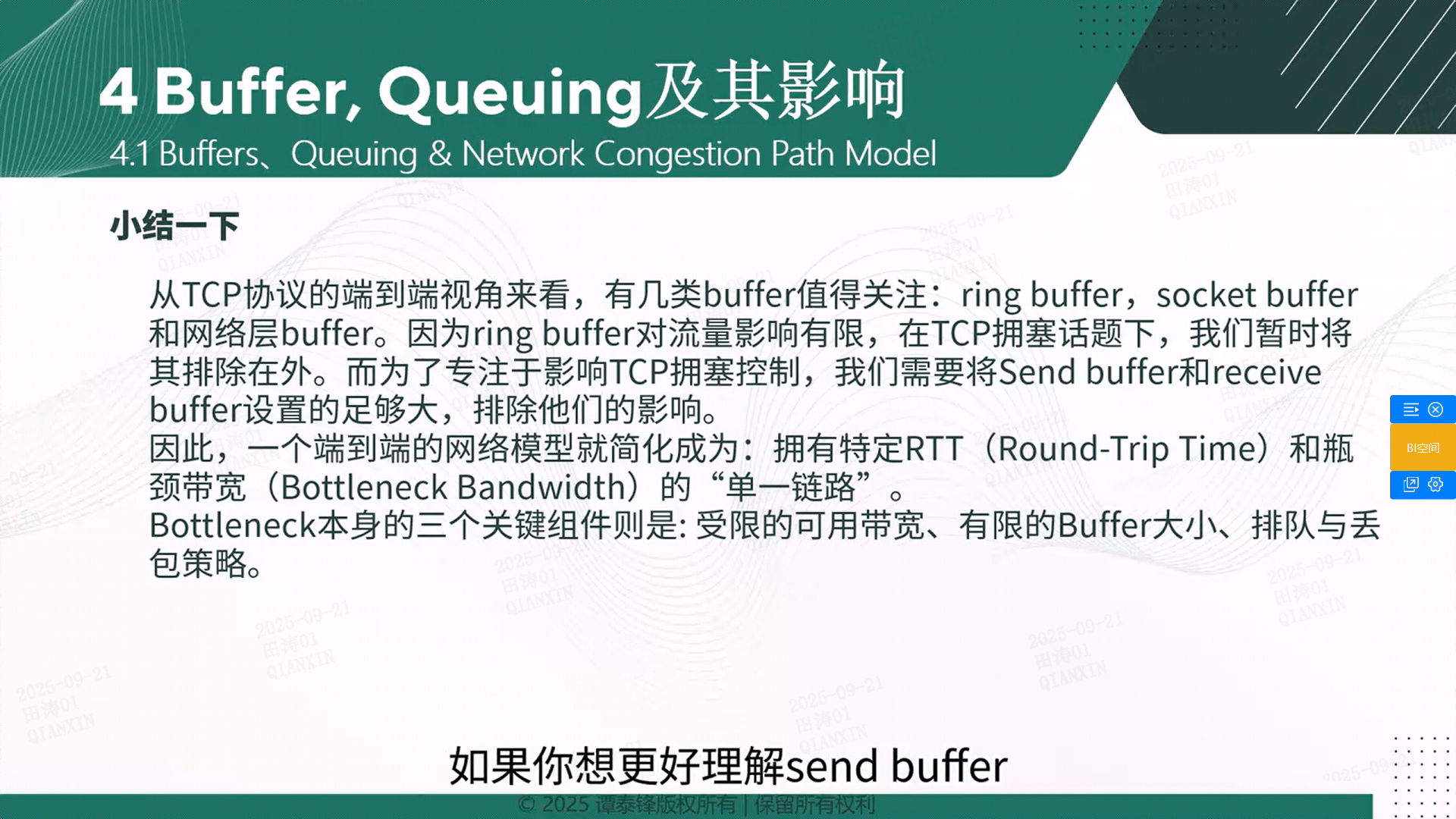

二、缓冲区分类、职责与作用范围

层级	缓冲区类型	作用描述	典型内核参数	作用范围
用户空间	应用缓冲区	用户数据区，通过系统调用送往内核	无	单个应用线程/进程
内核 socket	send/recv buffer	应用写入数据后暂存于此，等待发送/接收	net.core.rmem_max / net.core.wmem_max	单个 socket（受 core max 限制）

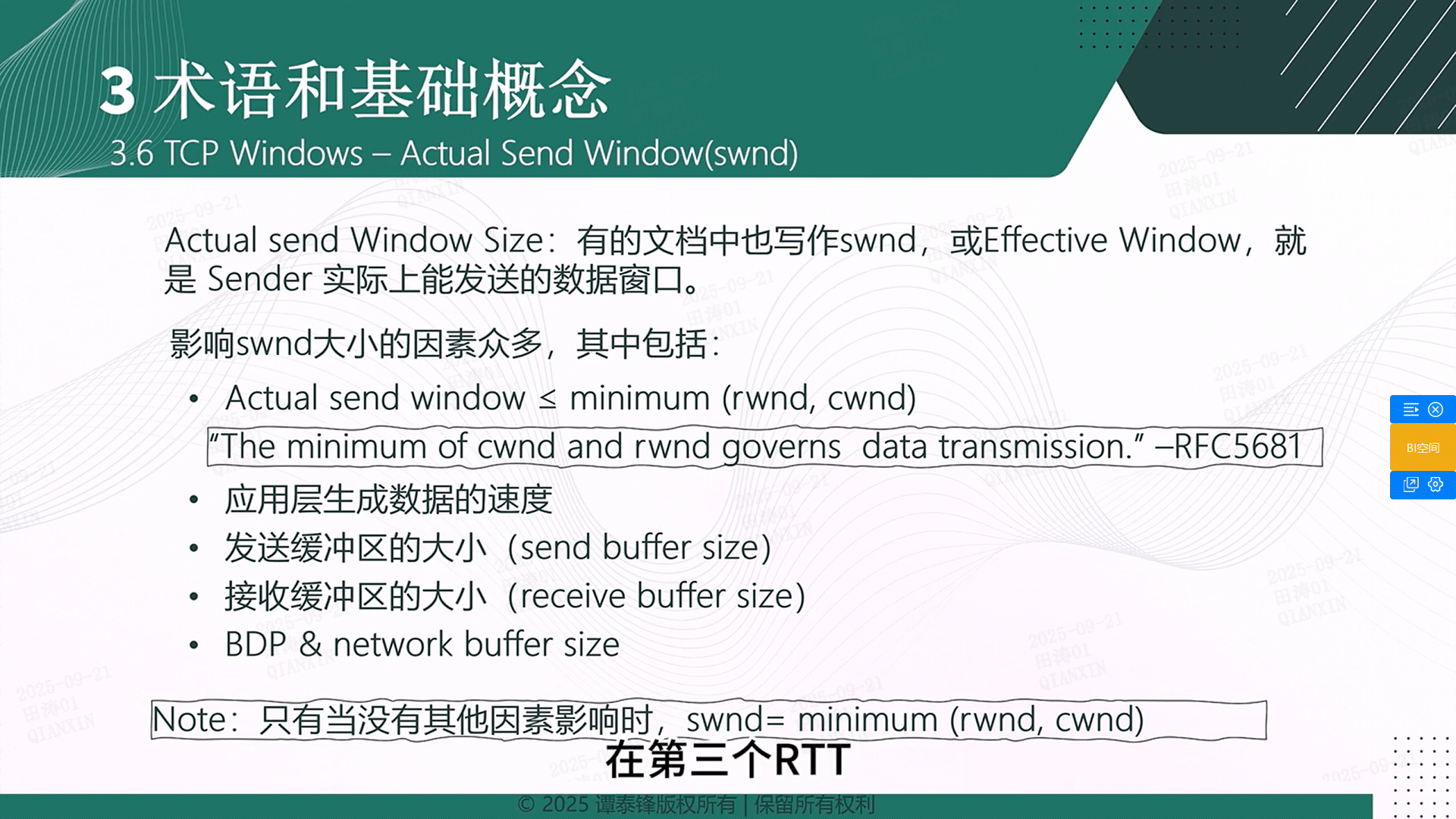

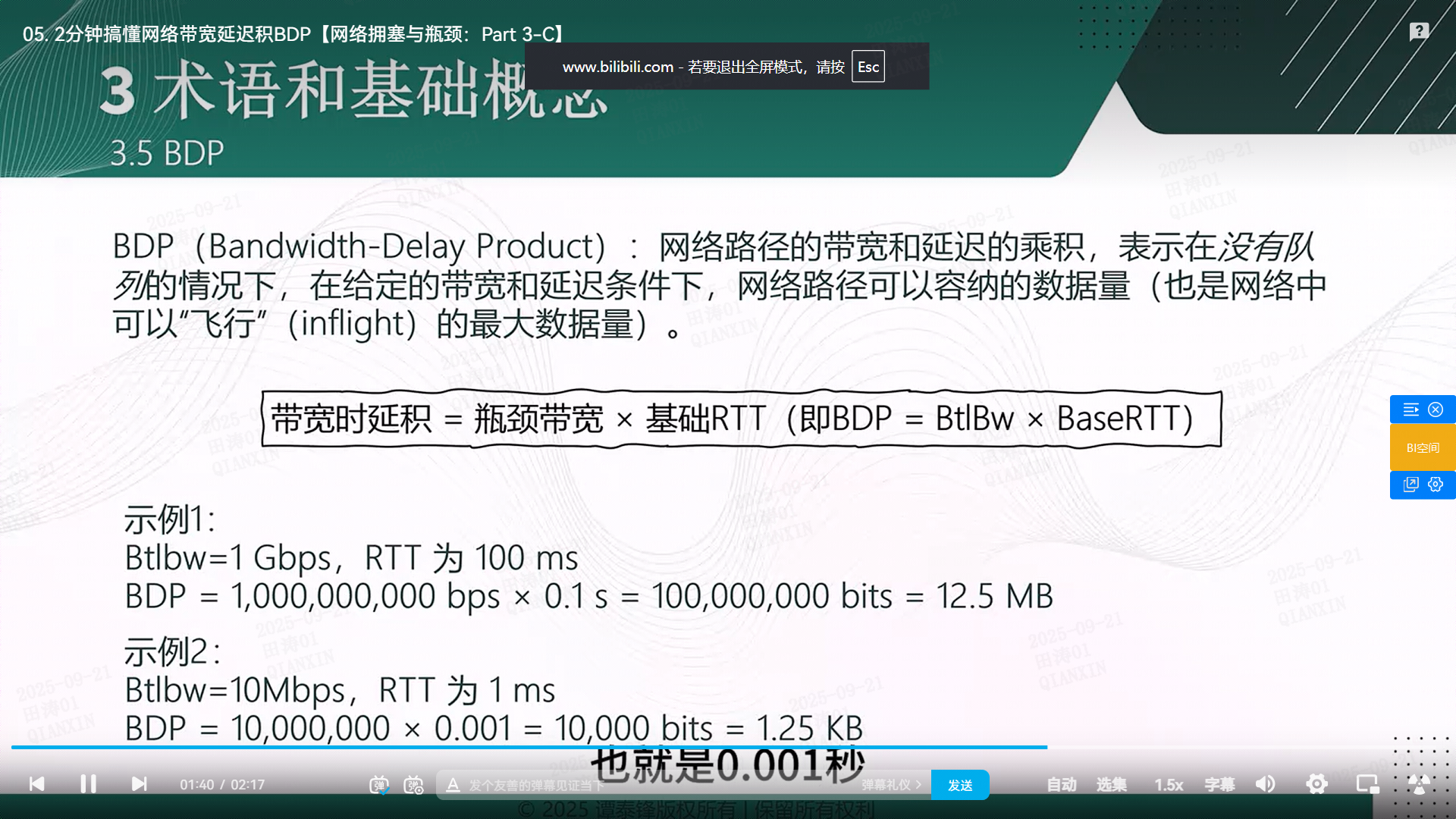

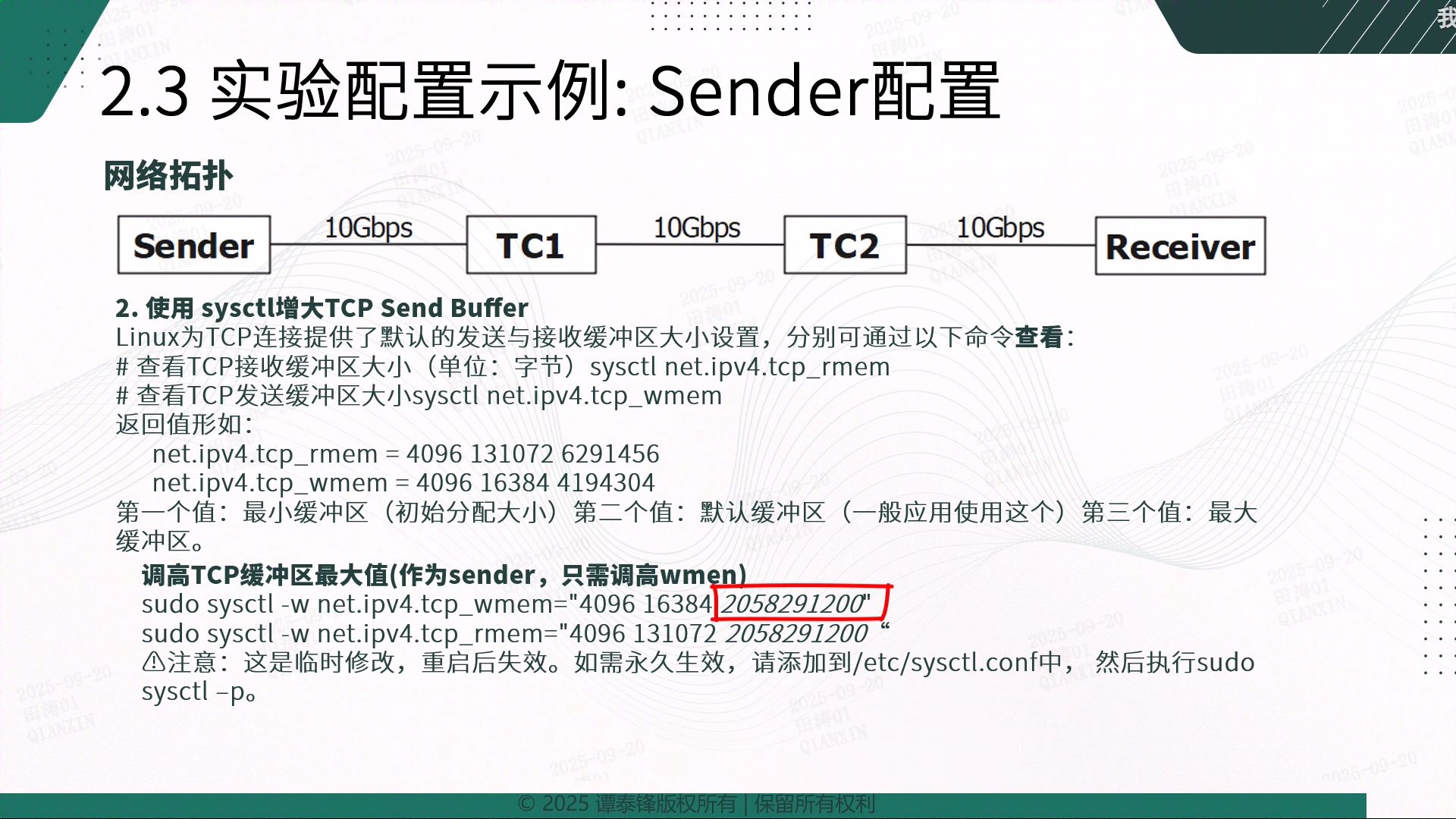

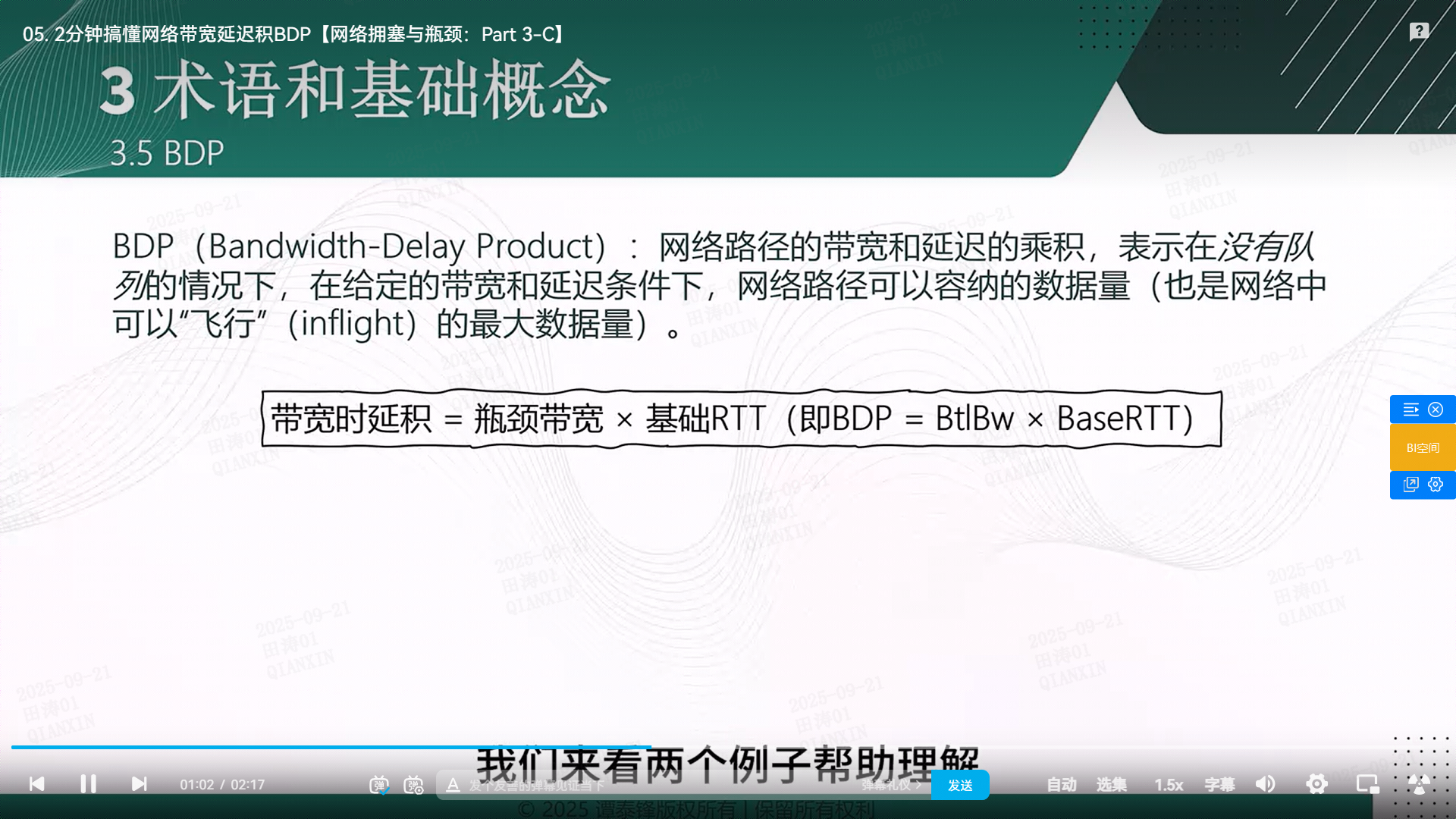

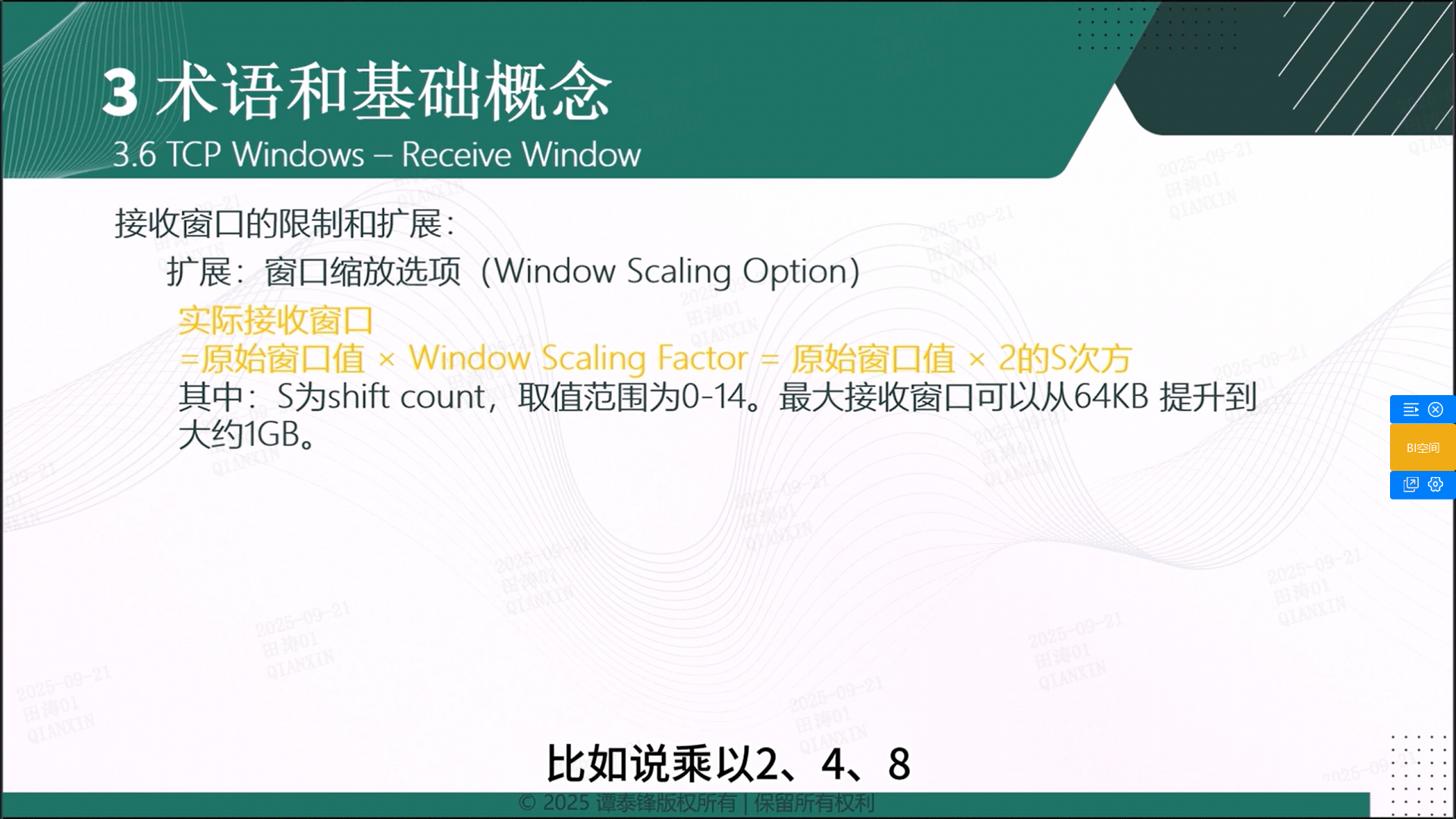

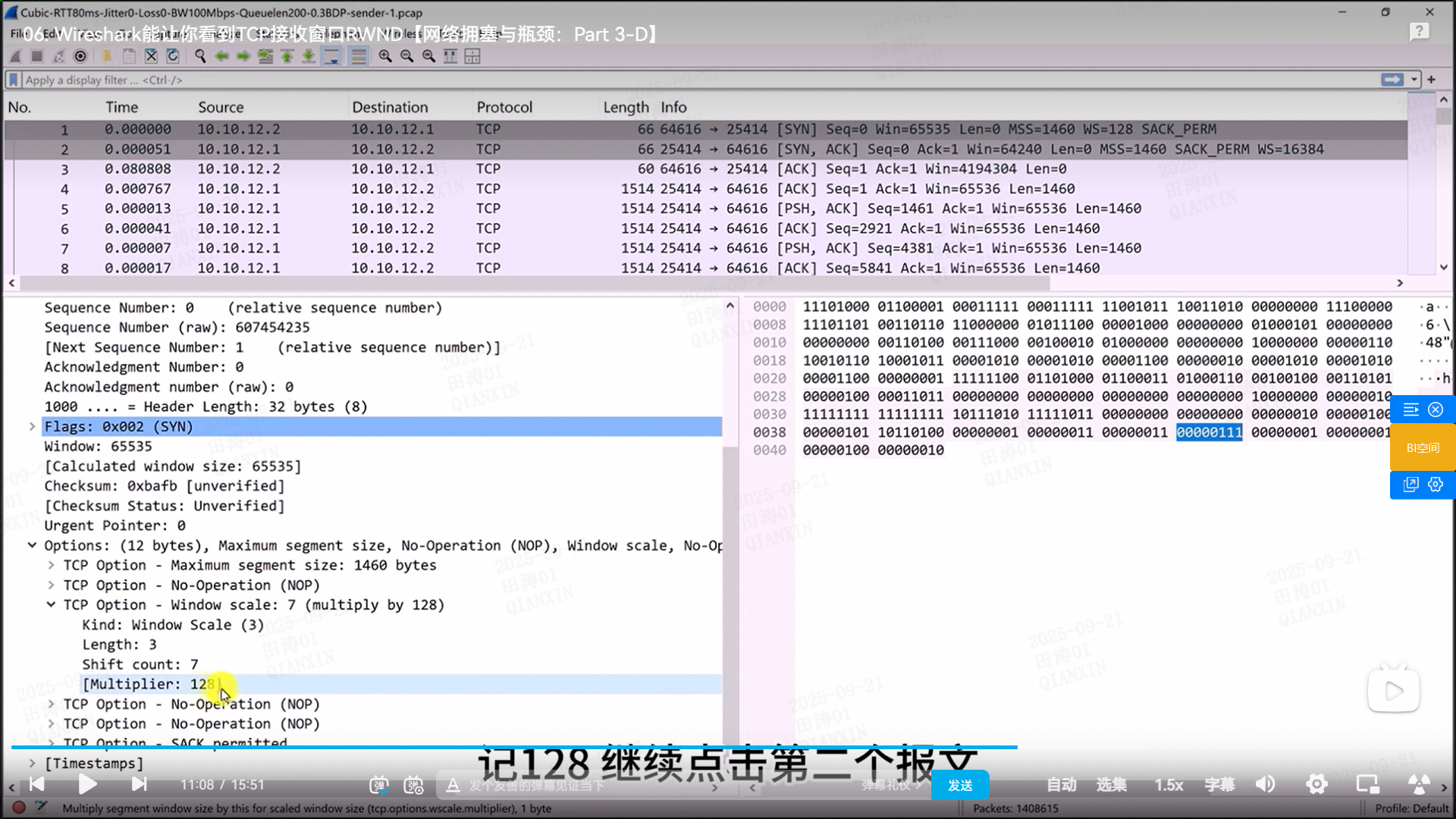

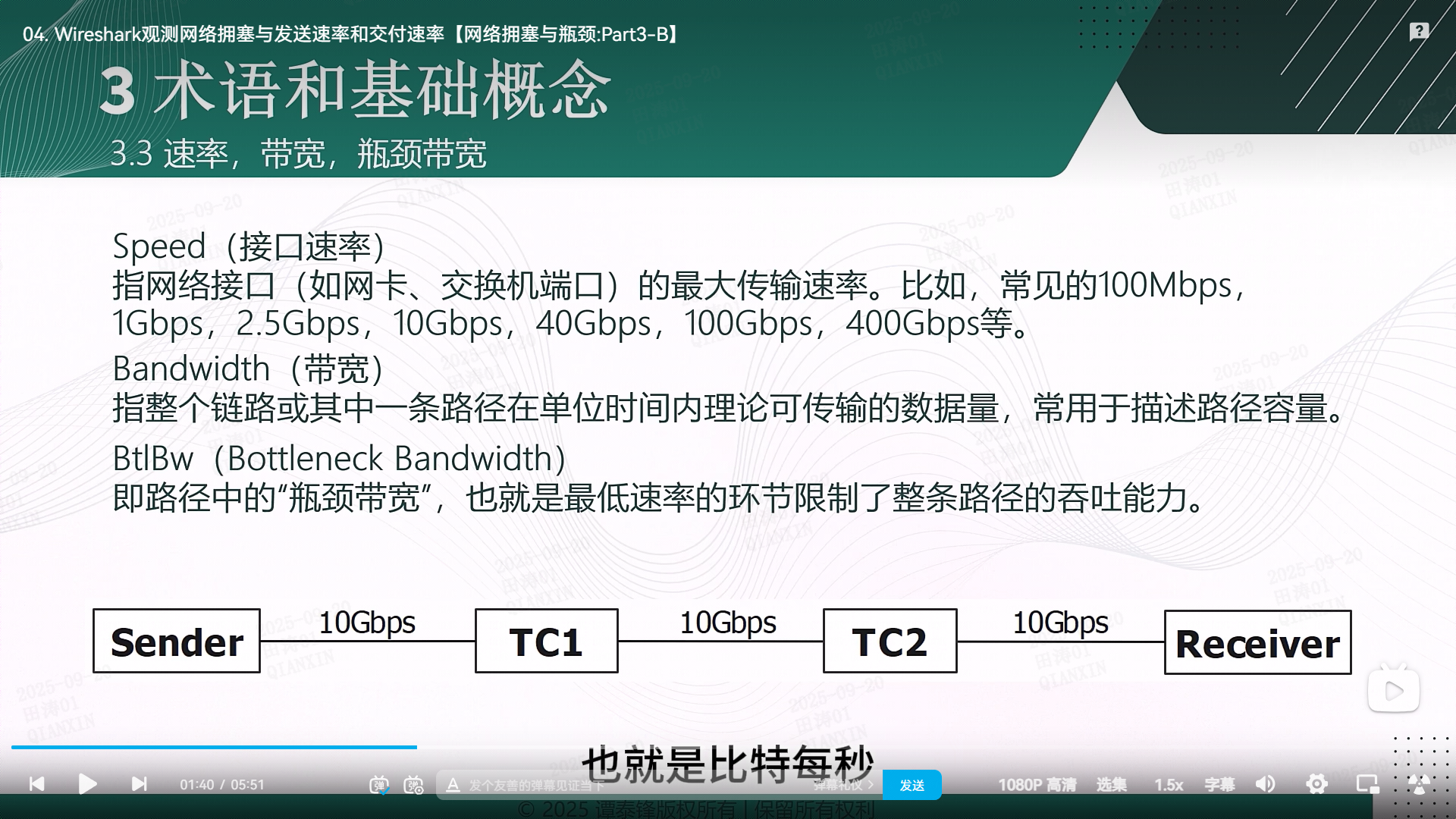

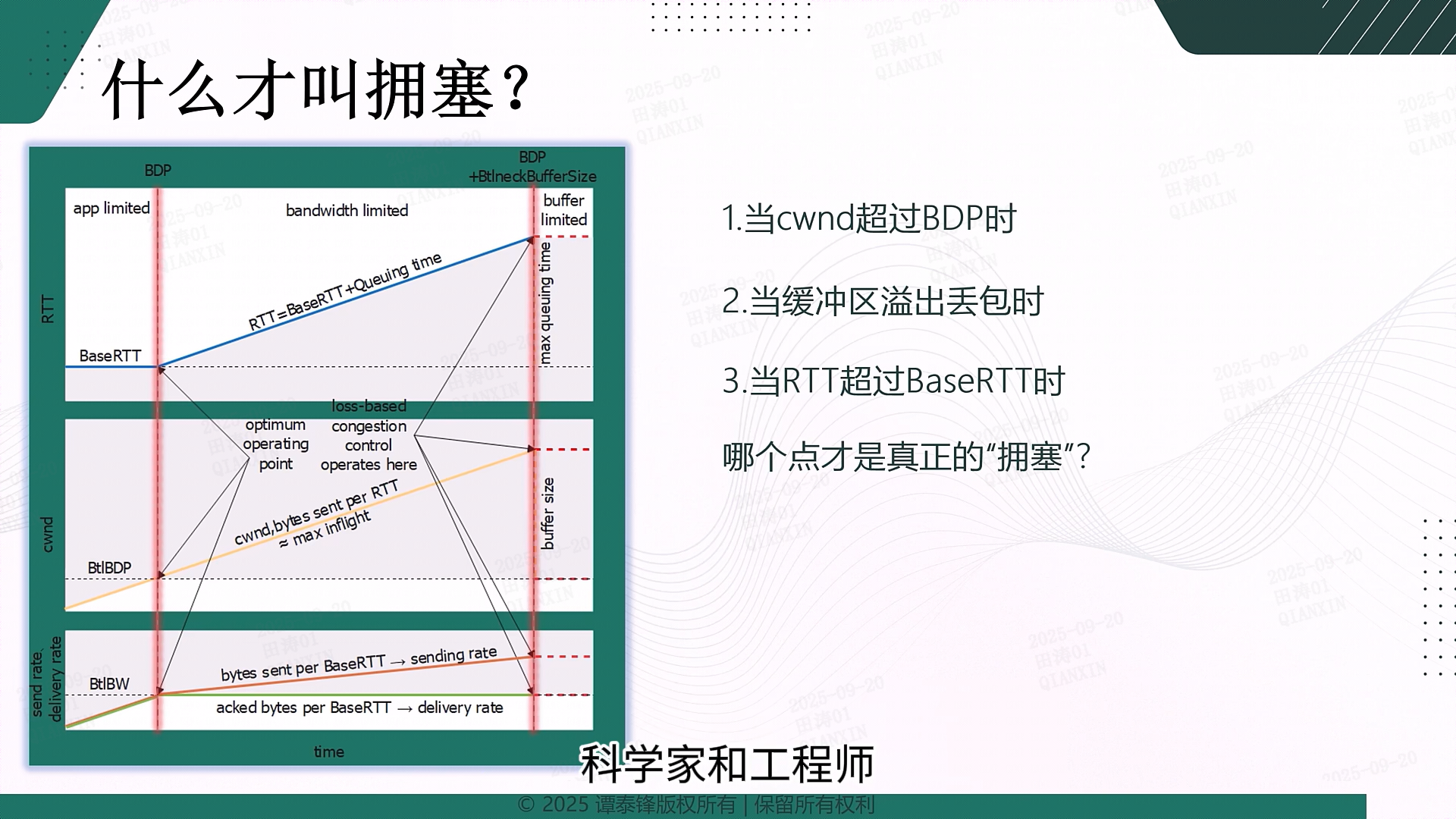

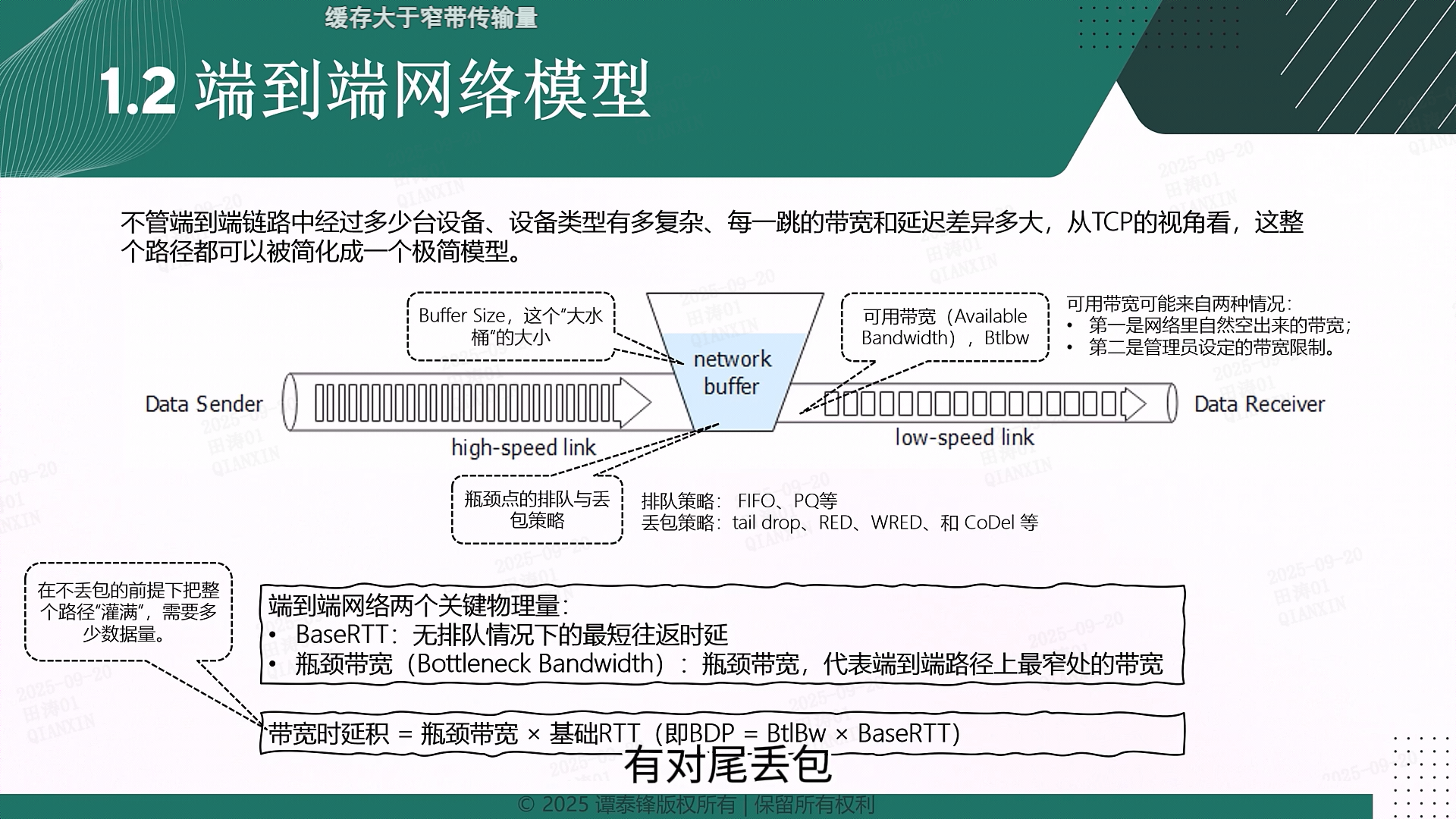

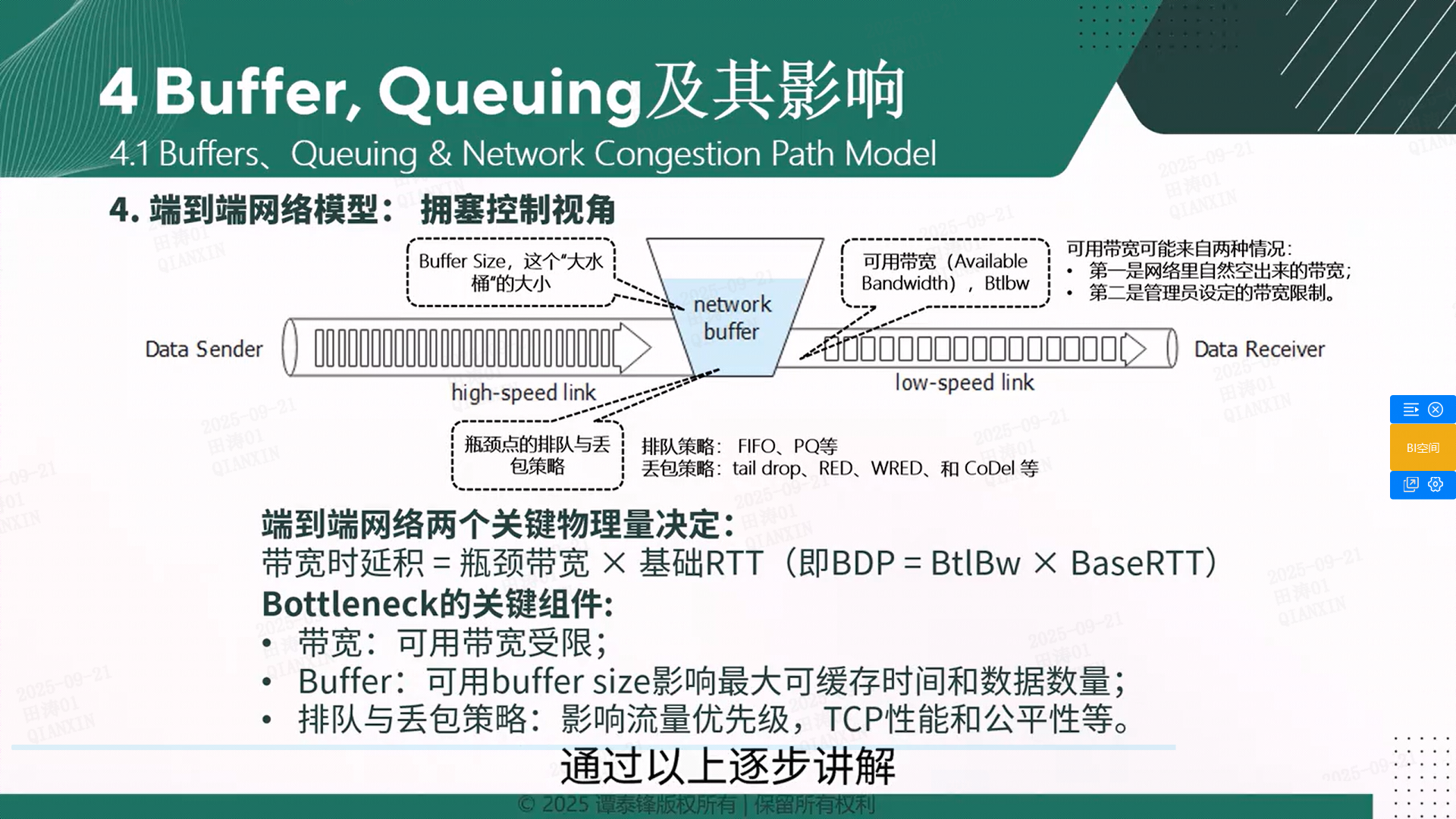

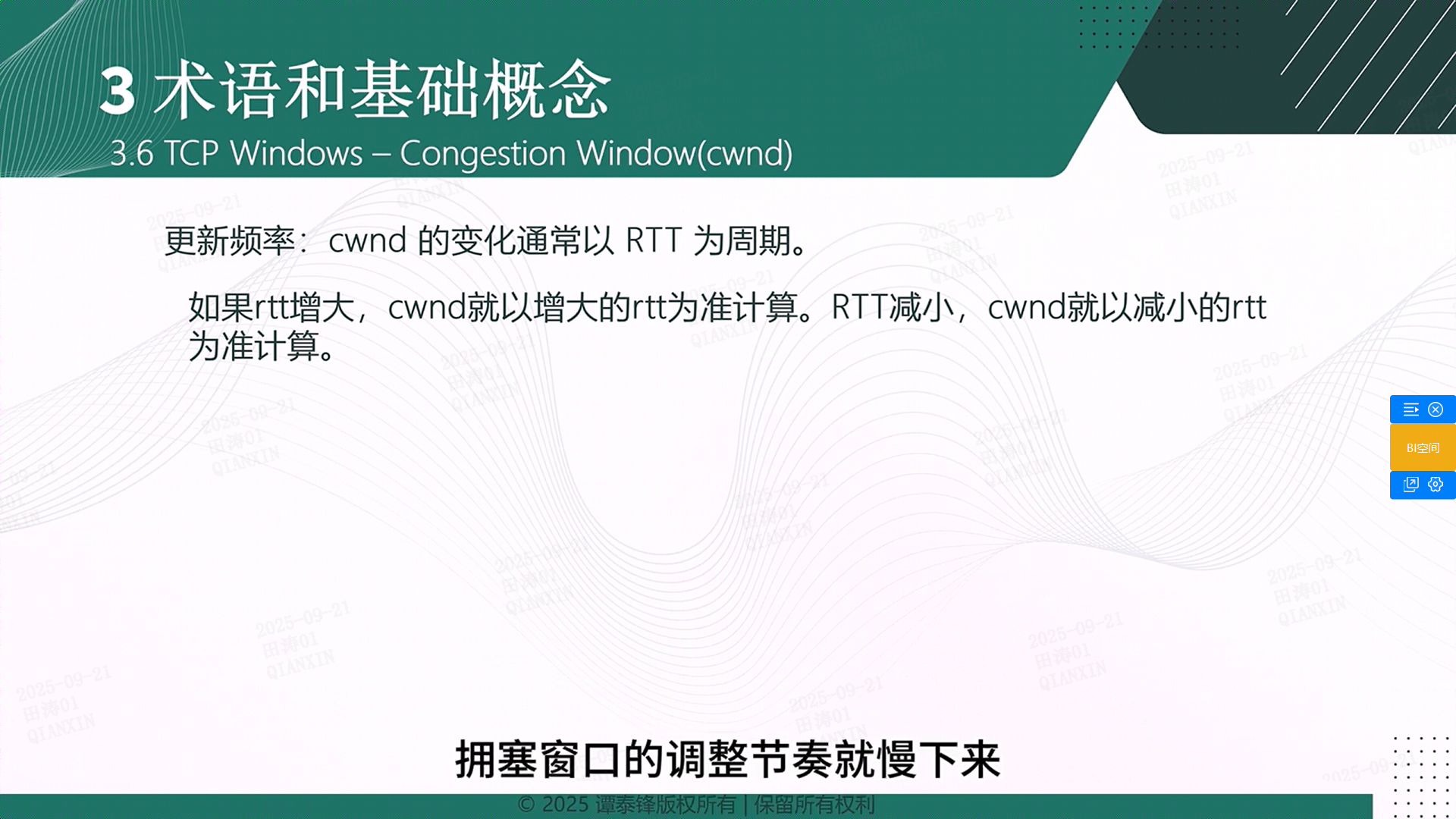

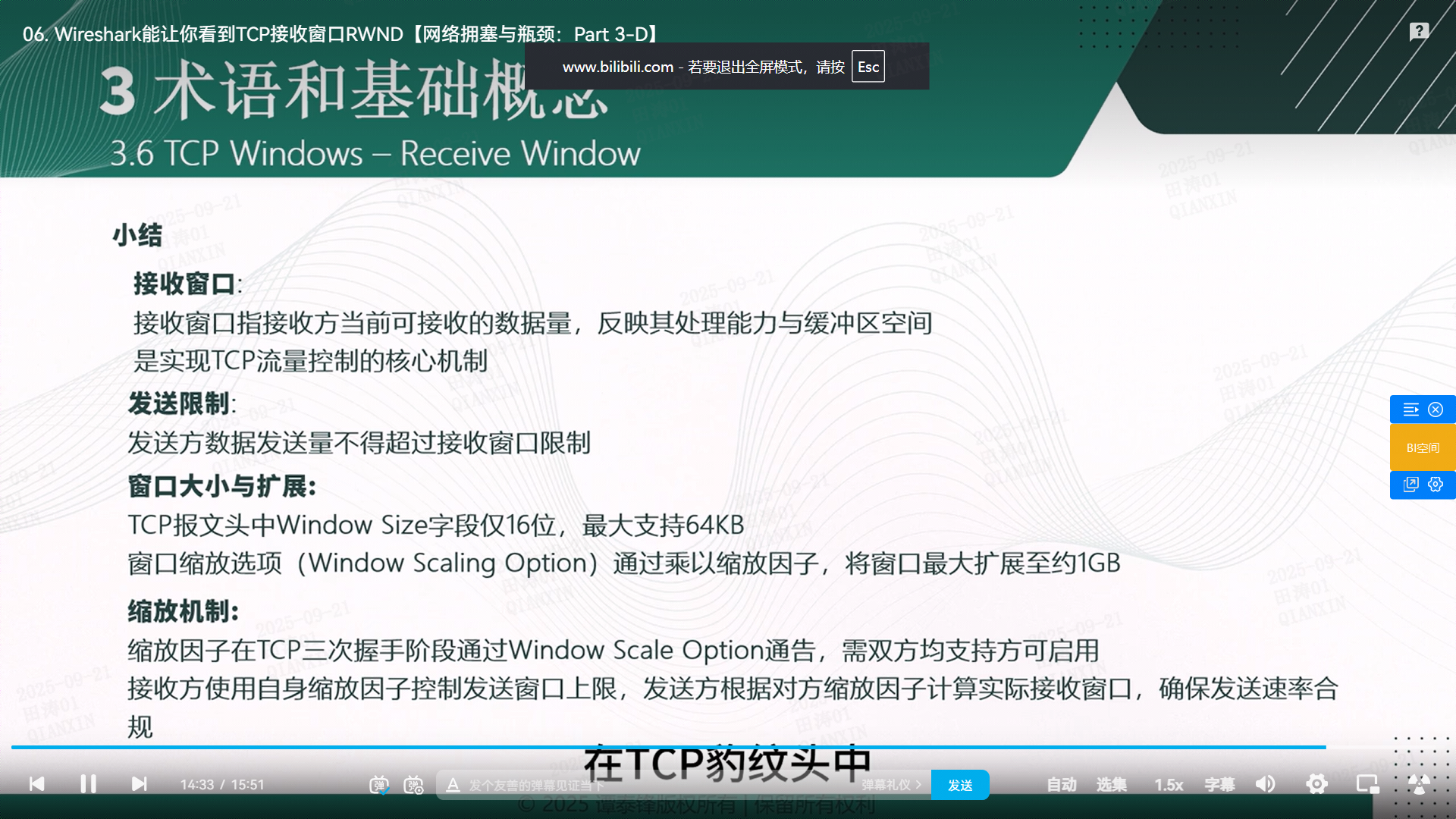

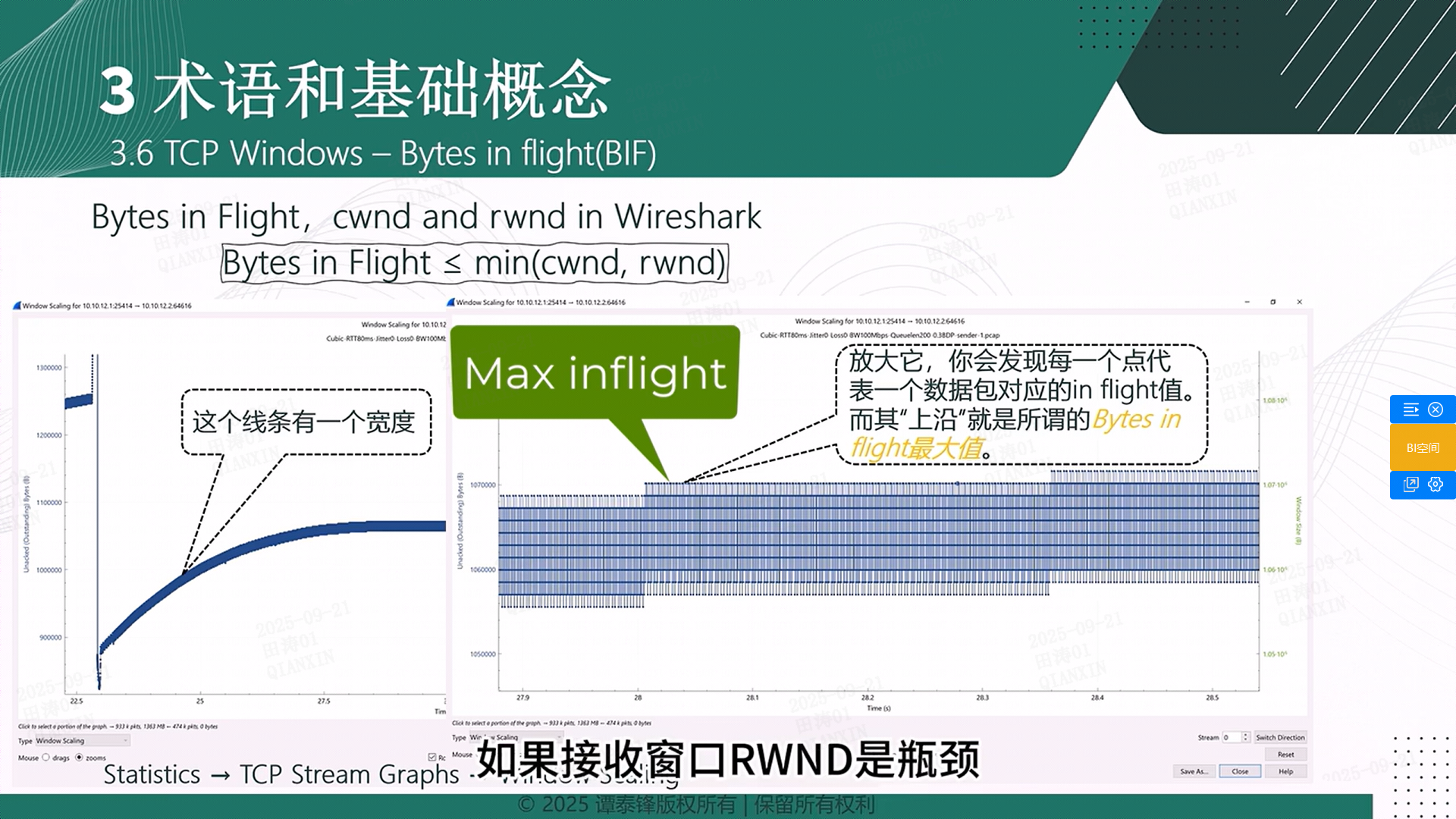

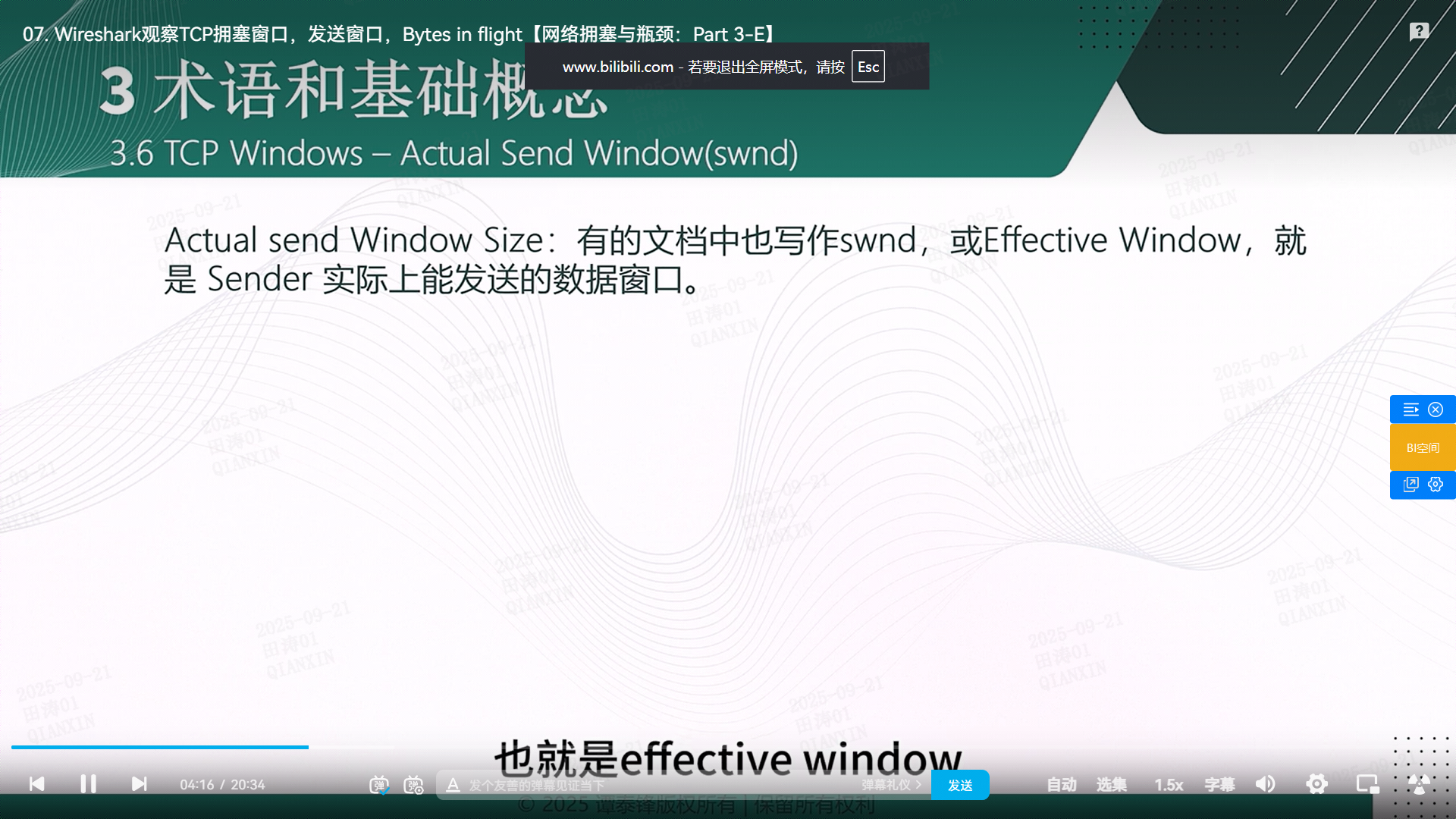

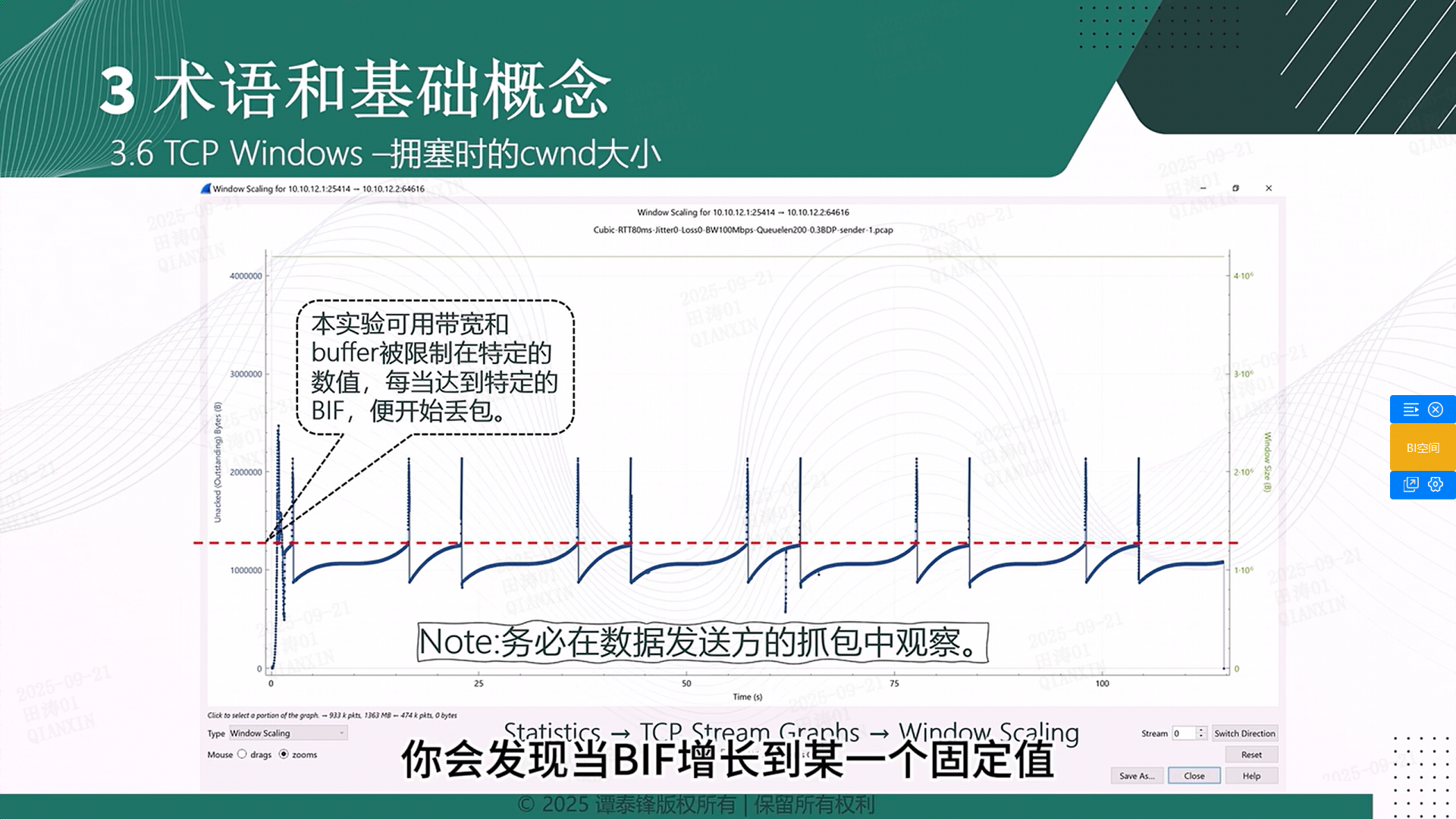

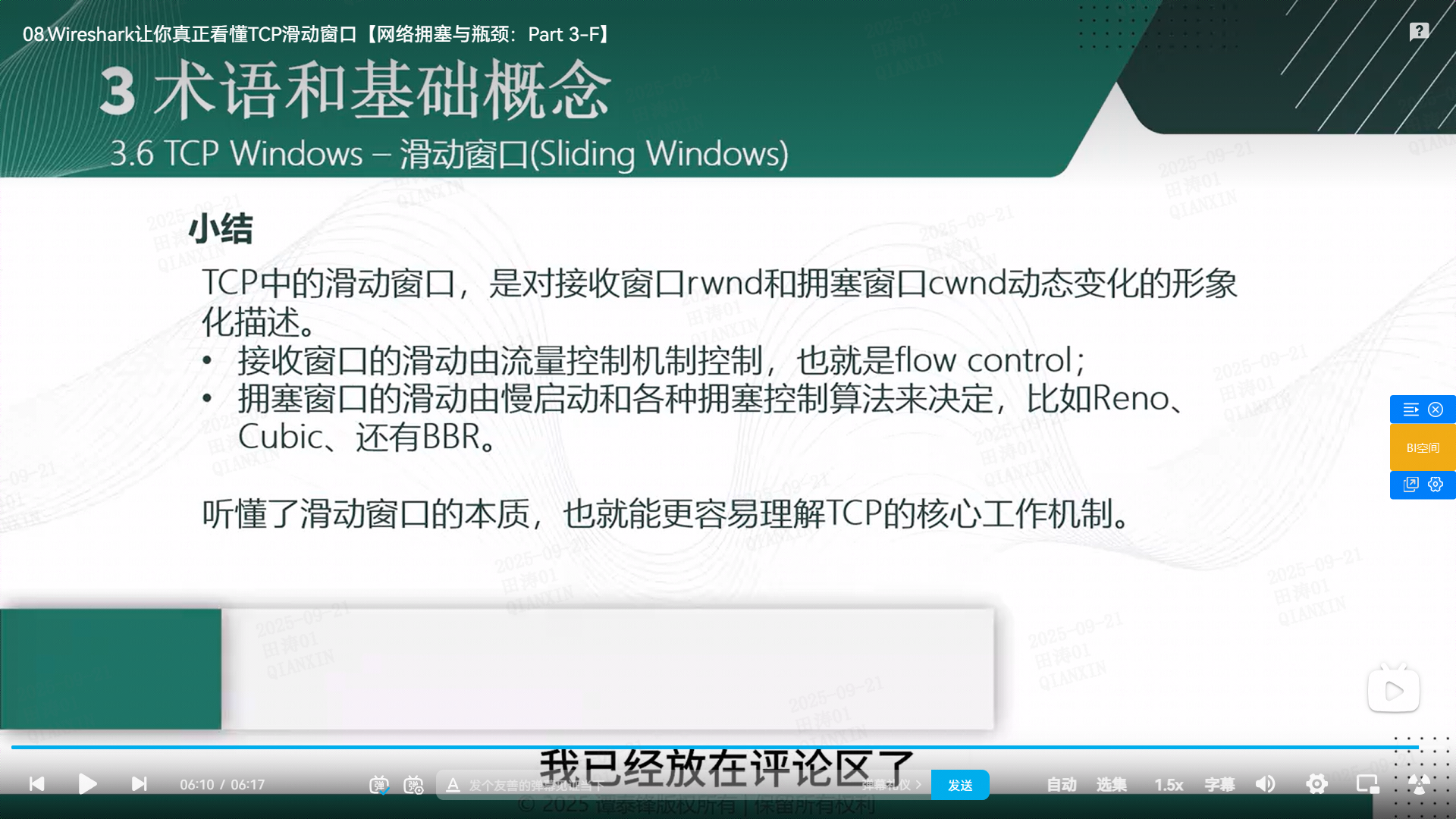

TCP 层	自适应缓冲区	根据带宽延迟（BDP）动态调整窗口	net.ipv4.tcp_rmem / net.ipv4.tcp_wmem	单个 TCP 连接动态调整
驱动层	网卡队列缓冲	实际发送到物理网卡前的硬件队列	tx_queue_len、ethtool、/proc/net/dev	网卡全局（所有 socket 共享）
硬件	网卡 DMA buffer	硬件直接搬运数据区	驱动控制，不可调	网卡全局

---

三、关键内核参数详解（含作用范围）

1️⃣ 全局 socket 硬上限（作用范围：单个 socket）

参数	默认值	含义	作用范围
net.core.rmem_max	212992	所有 socket 接收缓冲区最大值	单个 socket
net.core.wmem_max	212992	所有 socket 发送缓冲区最大值	单个 socket
net.core.rmem_default	212992	默认接收 buffer	单个 socket
net.core.wmem_default	212992	默认发送 buffer	单个 socket

⚙️ 受应用 setsockopt() 调整限制。

---

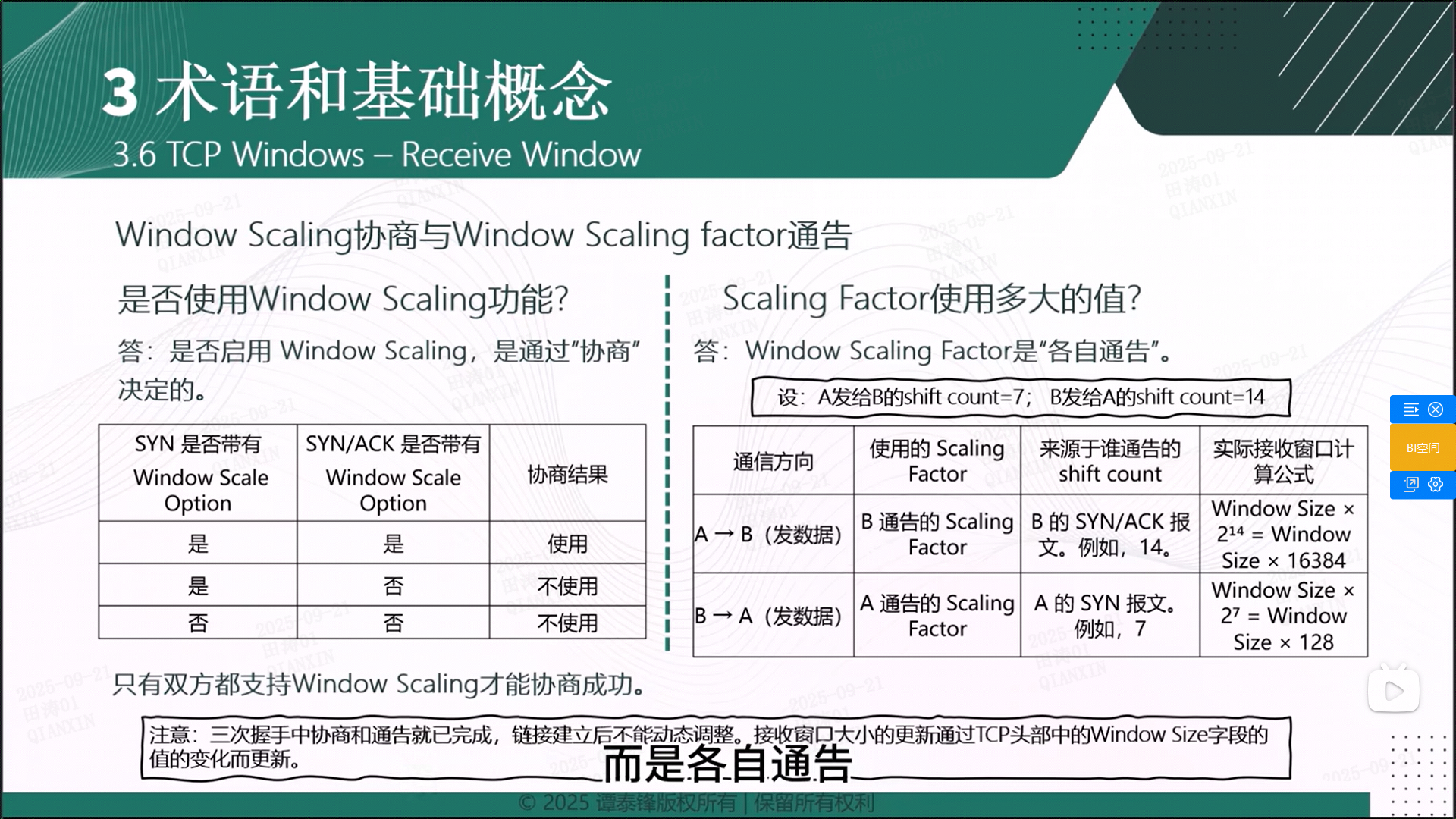

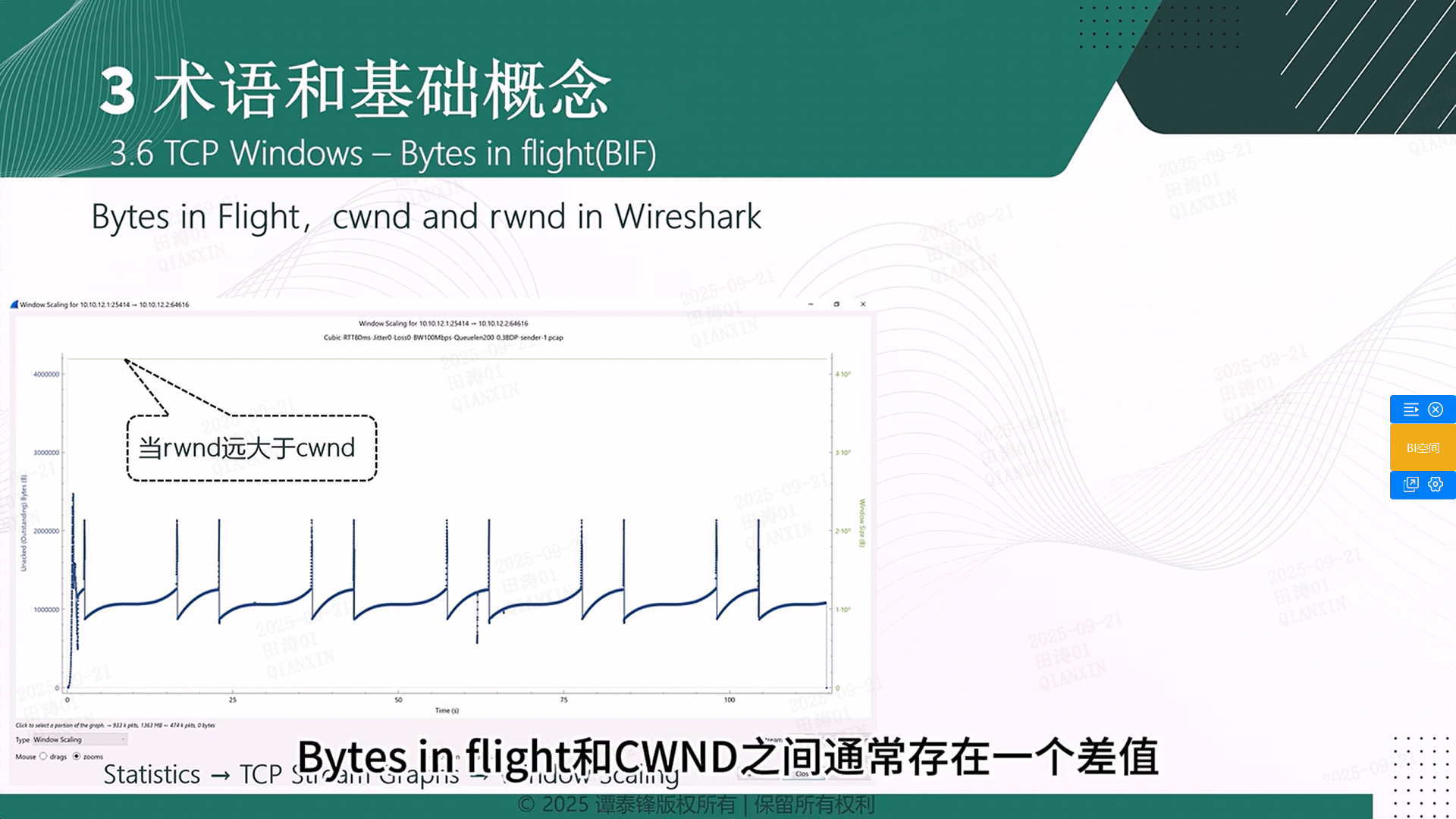

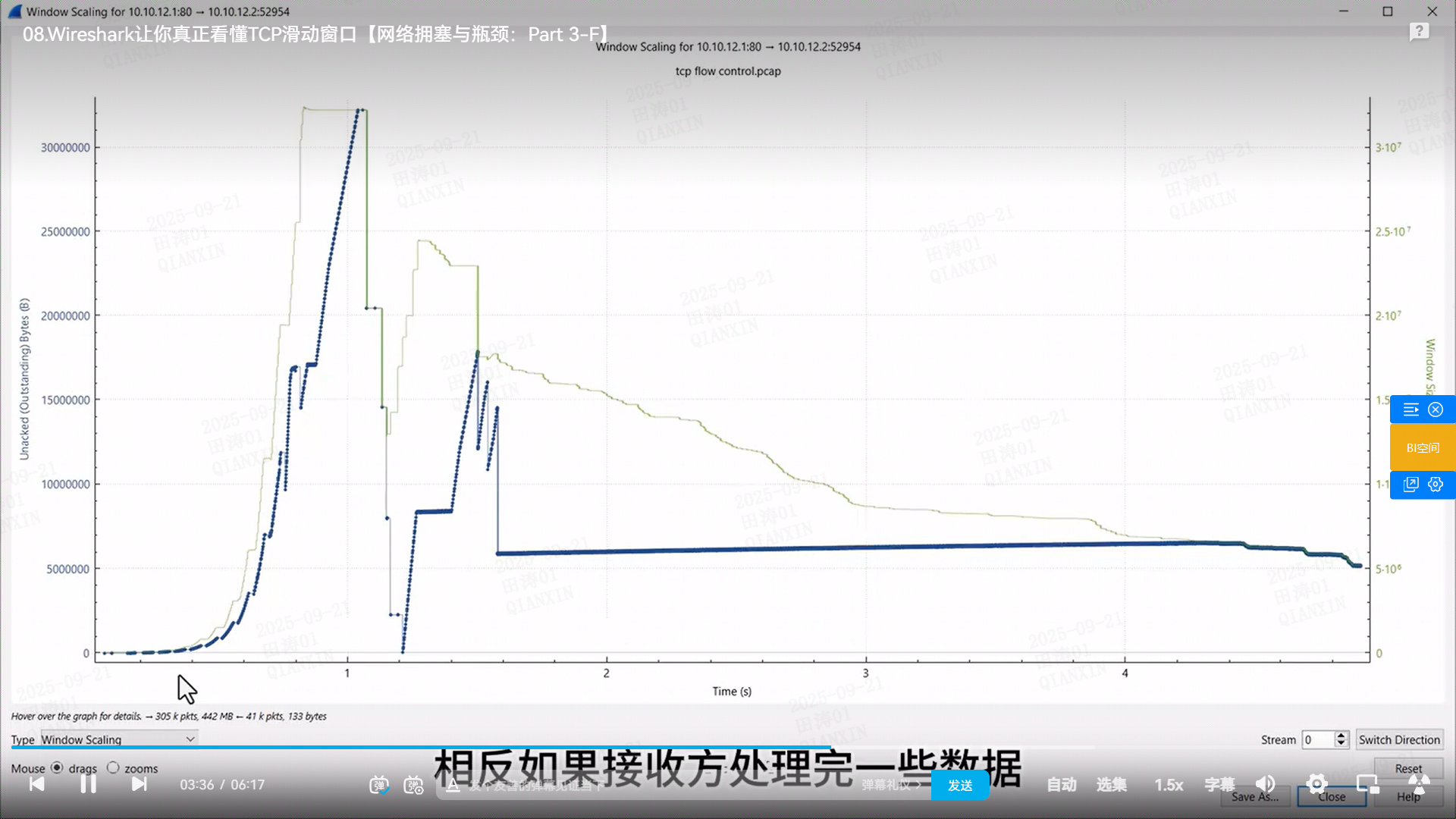

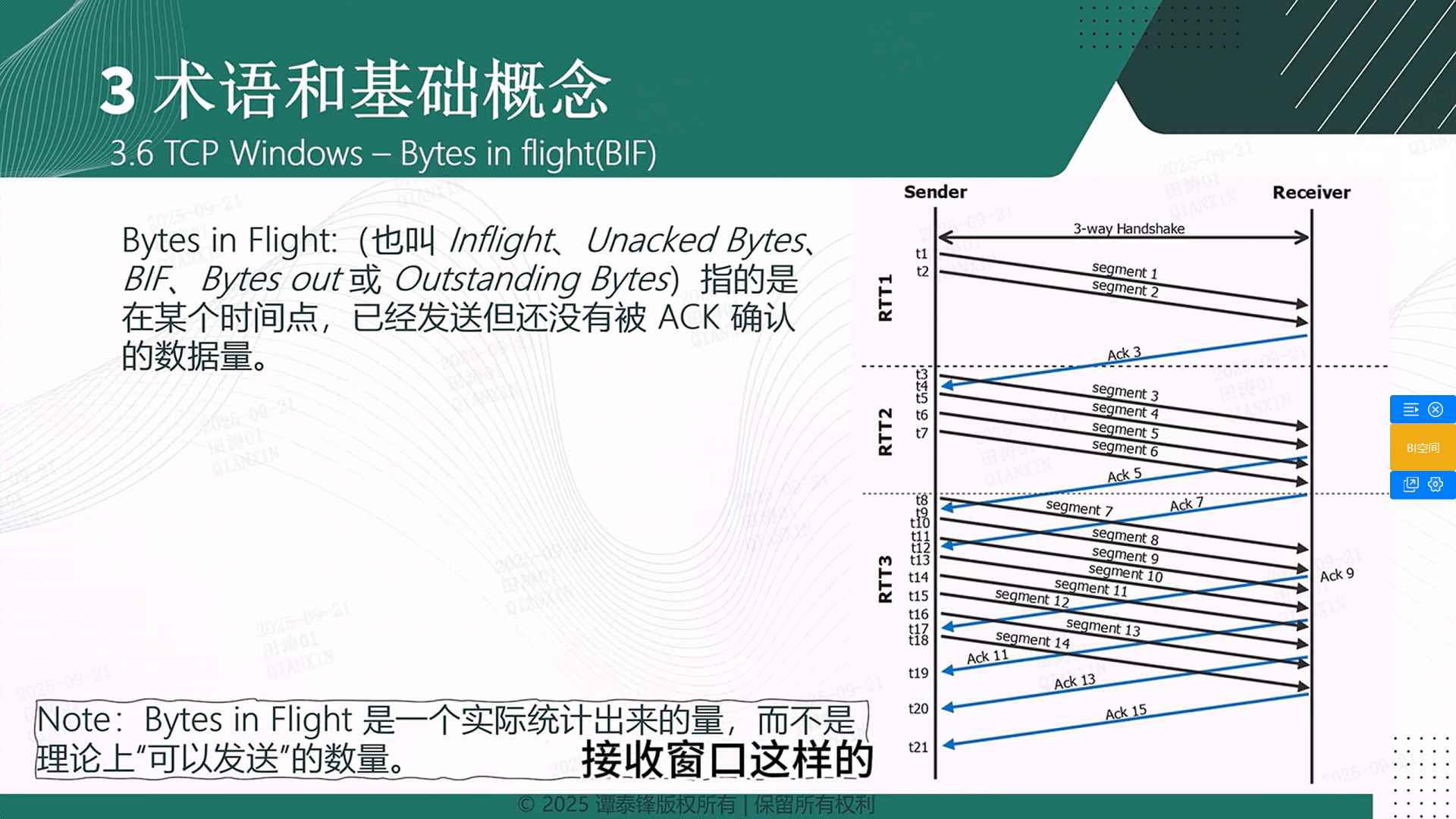

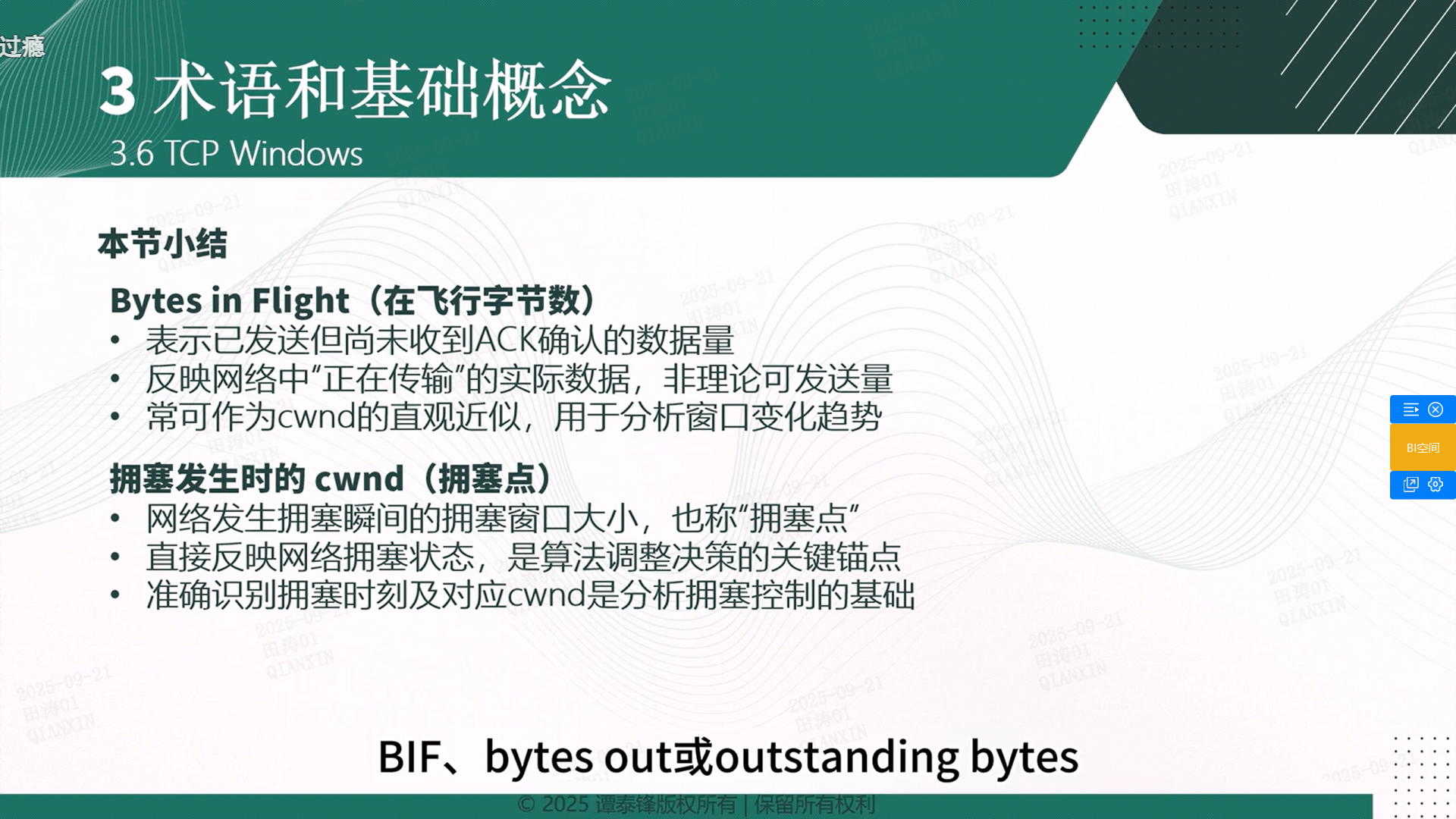

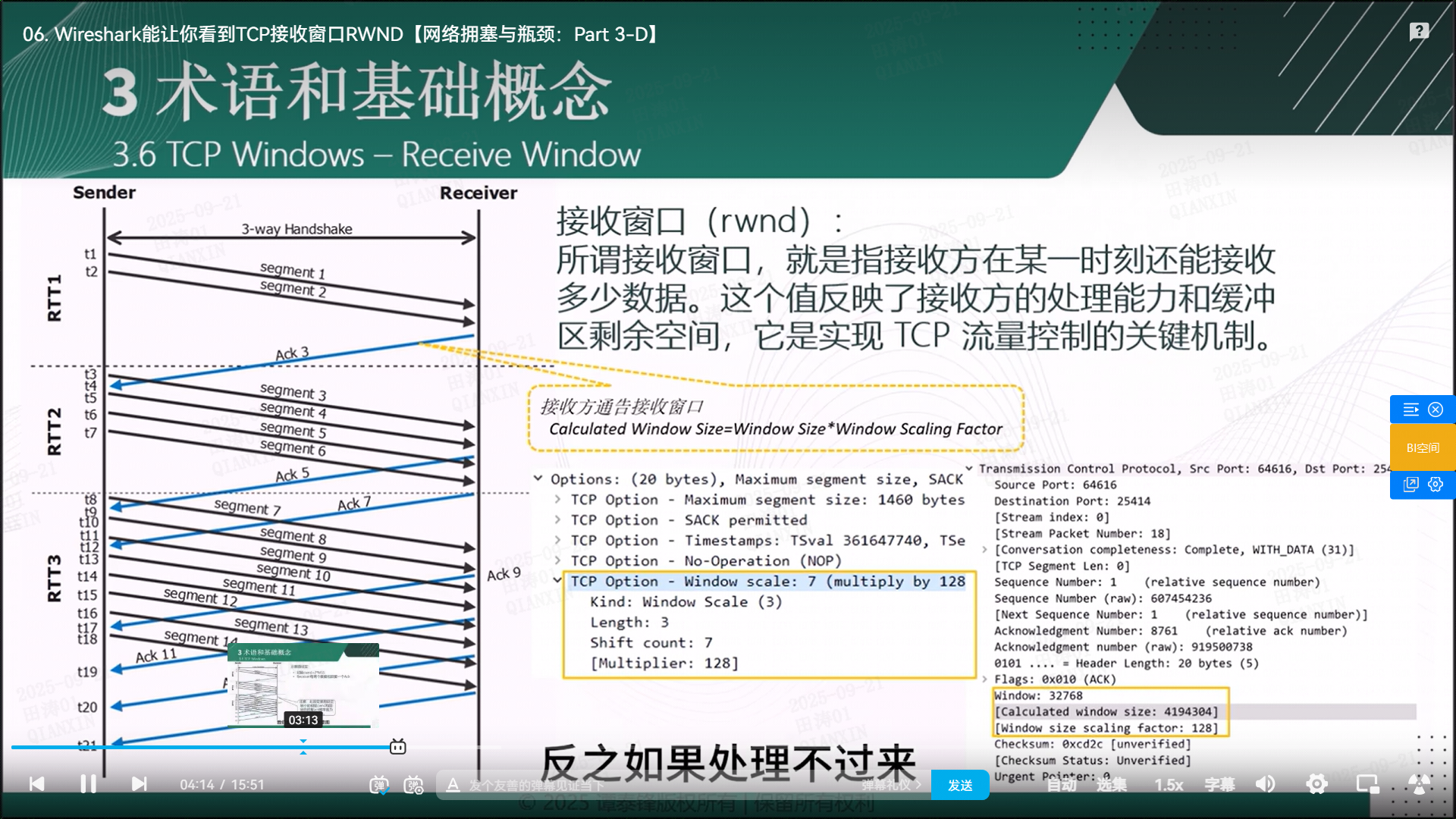

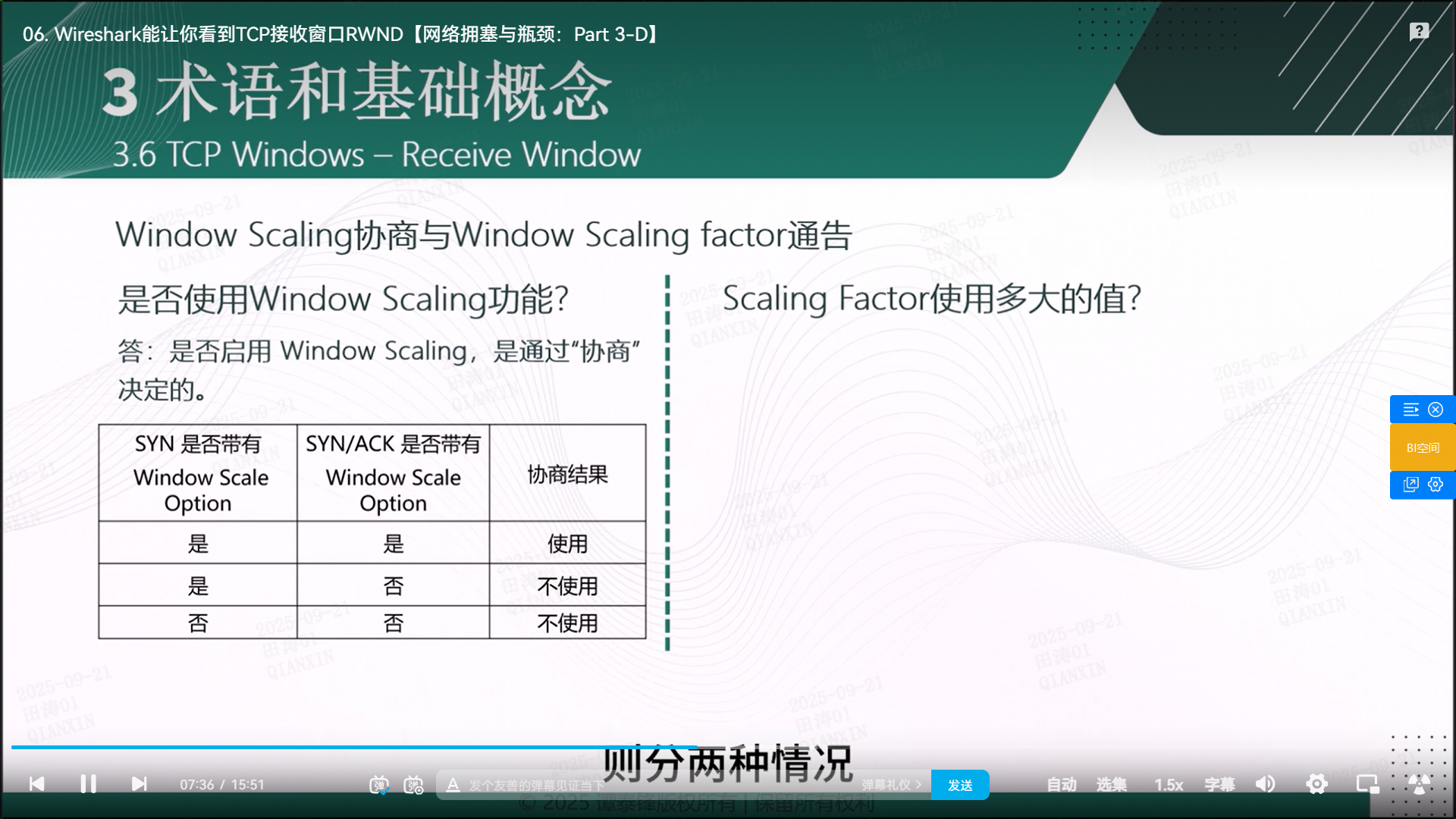

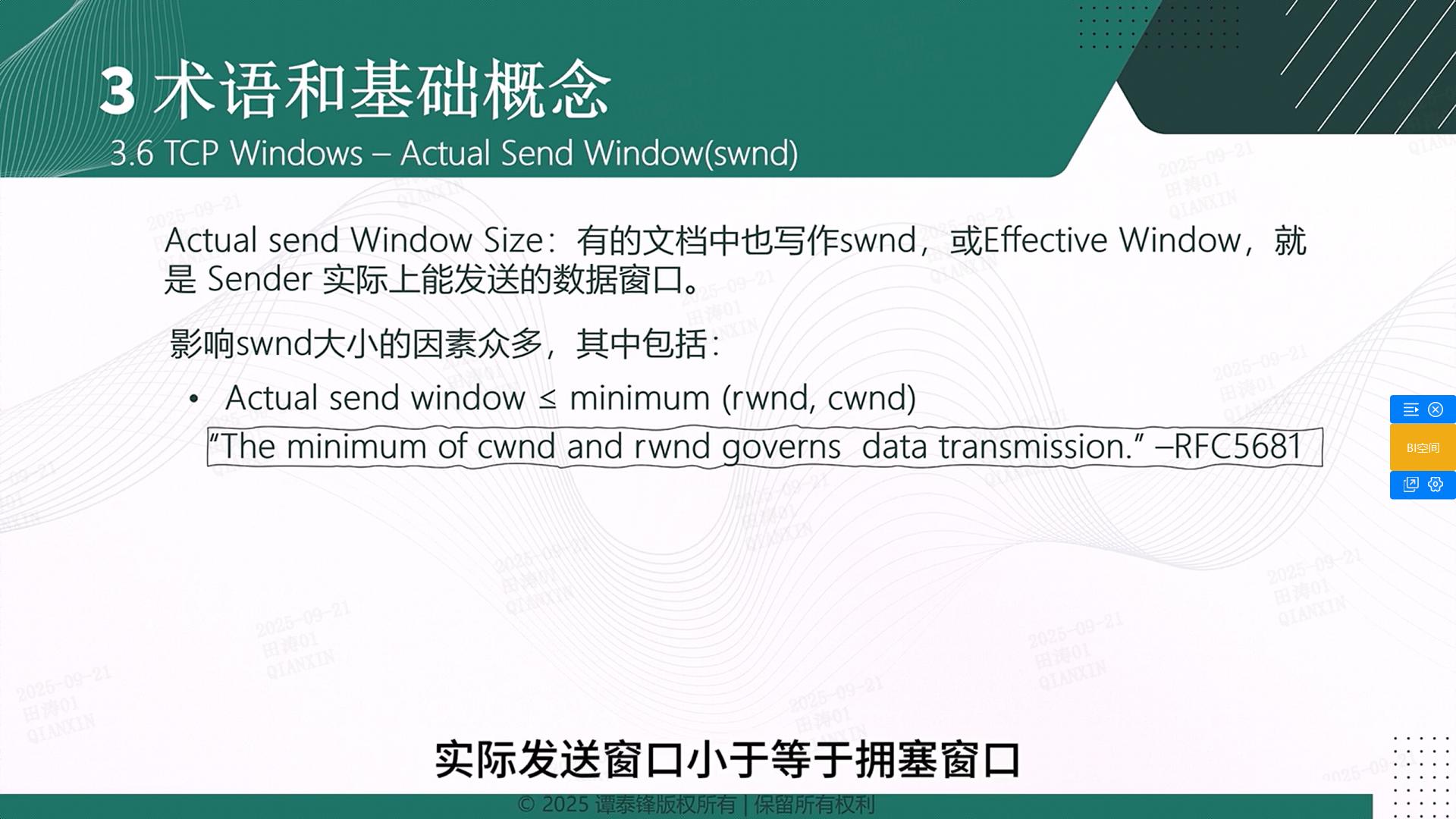

2️⃣ TCP 自适应参数（作用范围：单个 TCP 连接）

参数	默认值	含义	作用范围
net.ipv4.tcp_rmem	4096 87380 6291456	TCP 接收缓冲区 [min default max]	单个 TCP 连接动态增长
net.ipv4.tcp_wmem	4096 16384 4194304	TCP 发送缓冲区 [min default max]	单个 TCP 连接动态增长

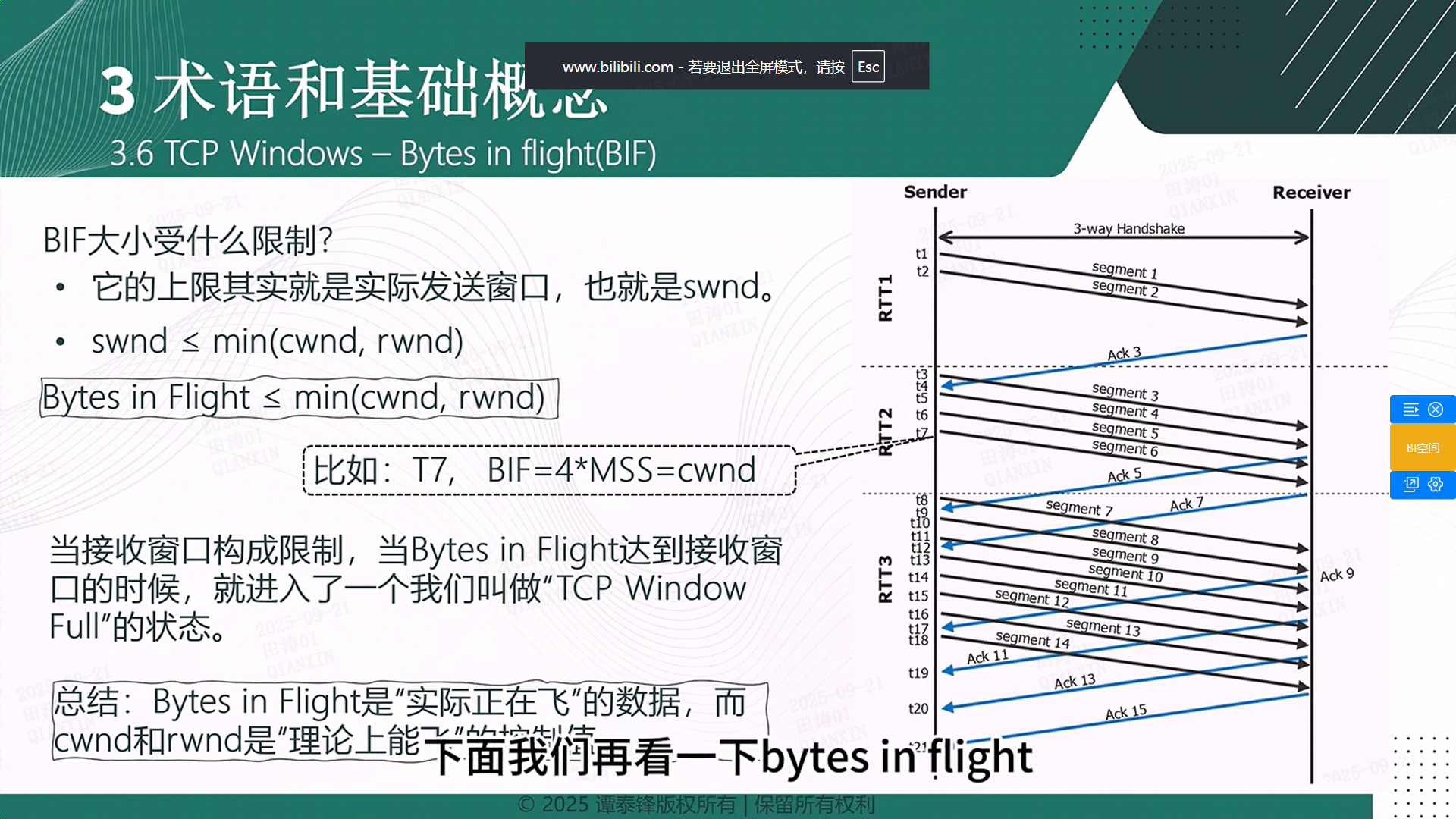

实际最大 buffer = min(tcp_*_max, net.core.*mem_max)

---

3️⃣ UDP/RAW 套接字（作用范围：单个 socket）

• 仅受 rmem_max / wmem_max 限制

• 无自适应机制

• 每个 socket 的上限 = net.core.*_max

---

4️⃣ 网卡层缓存与队列（作用范围：网卡全局）

参数/命令	含义	作用范围
/sys/class/net/eth0/tx_queue_len	网卡驱动层发送队列长度	网卡全局，所有 socket 共享

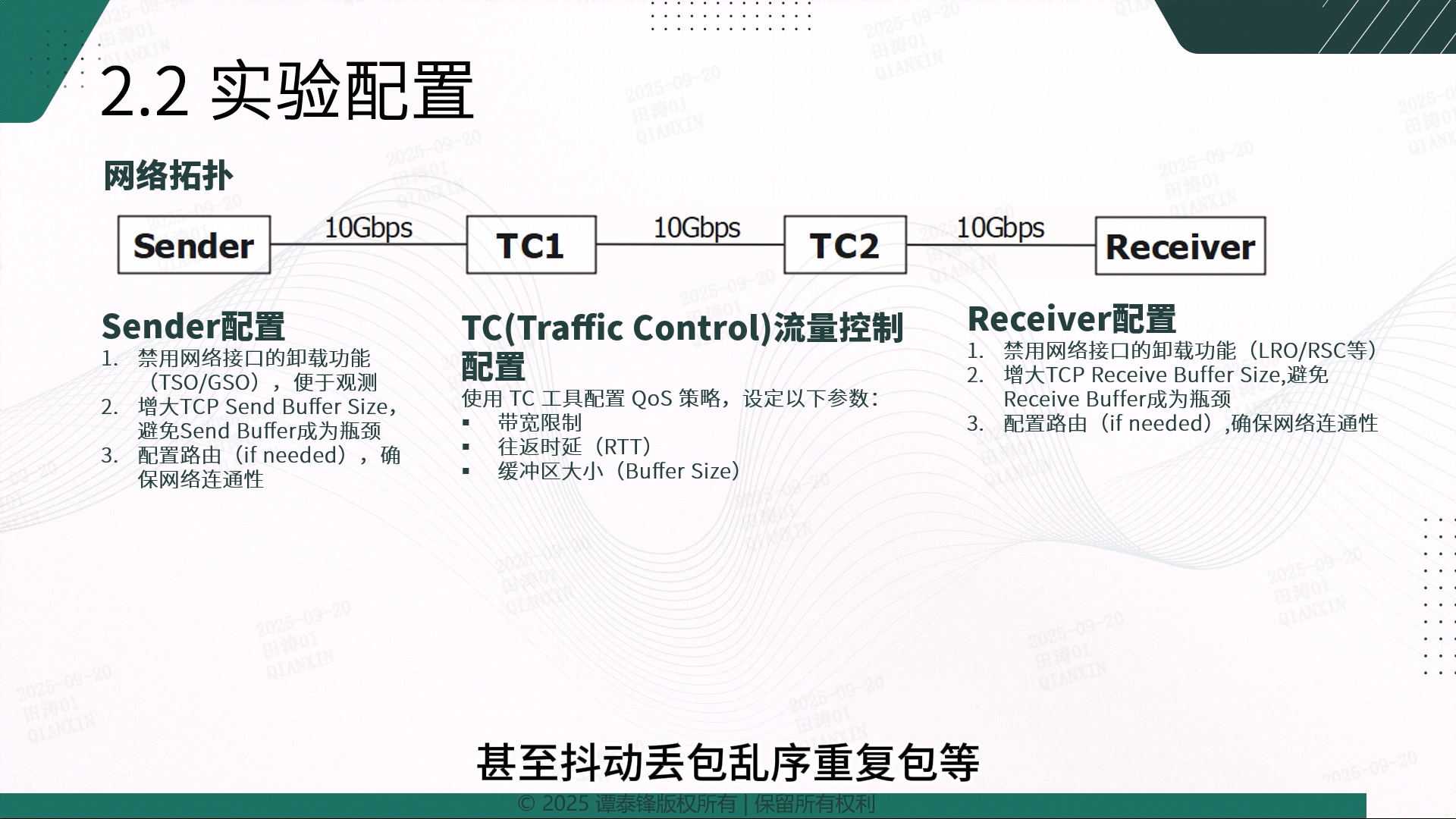

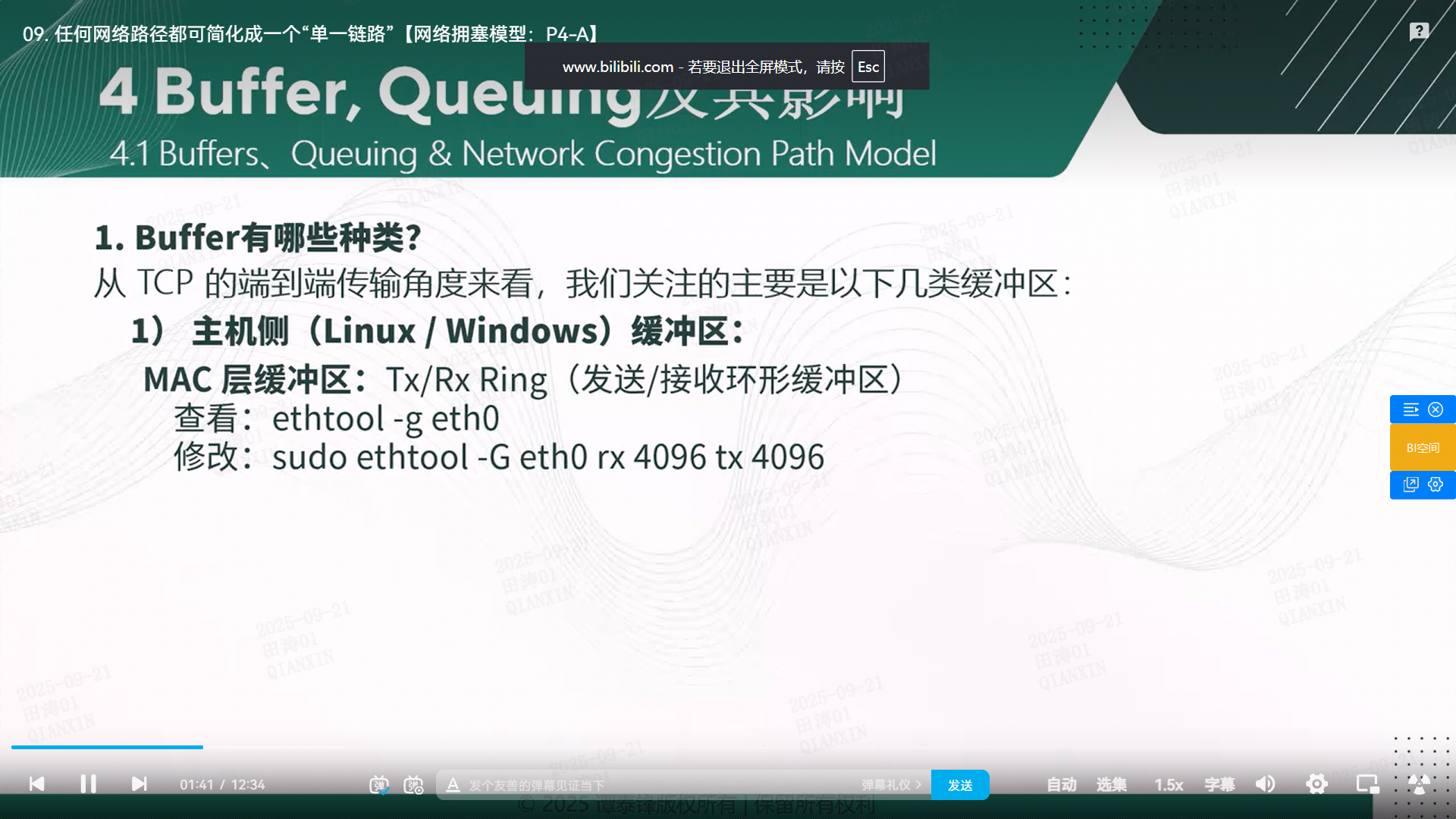

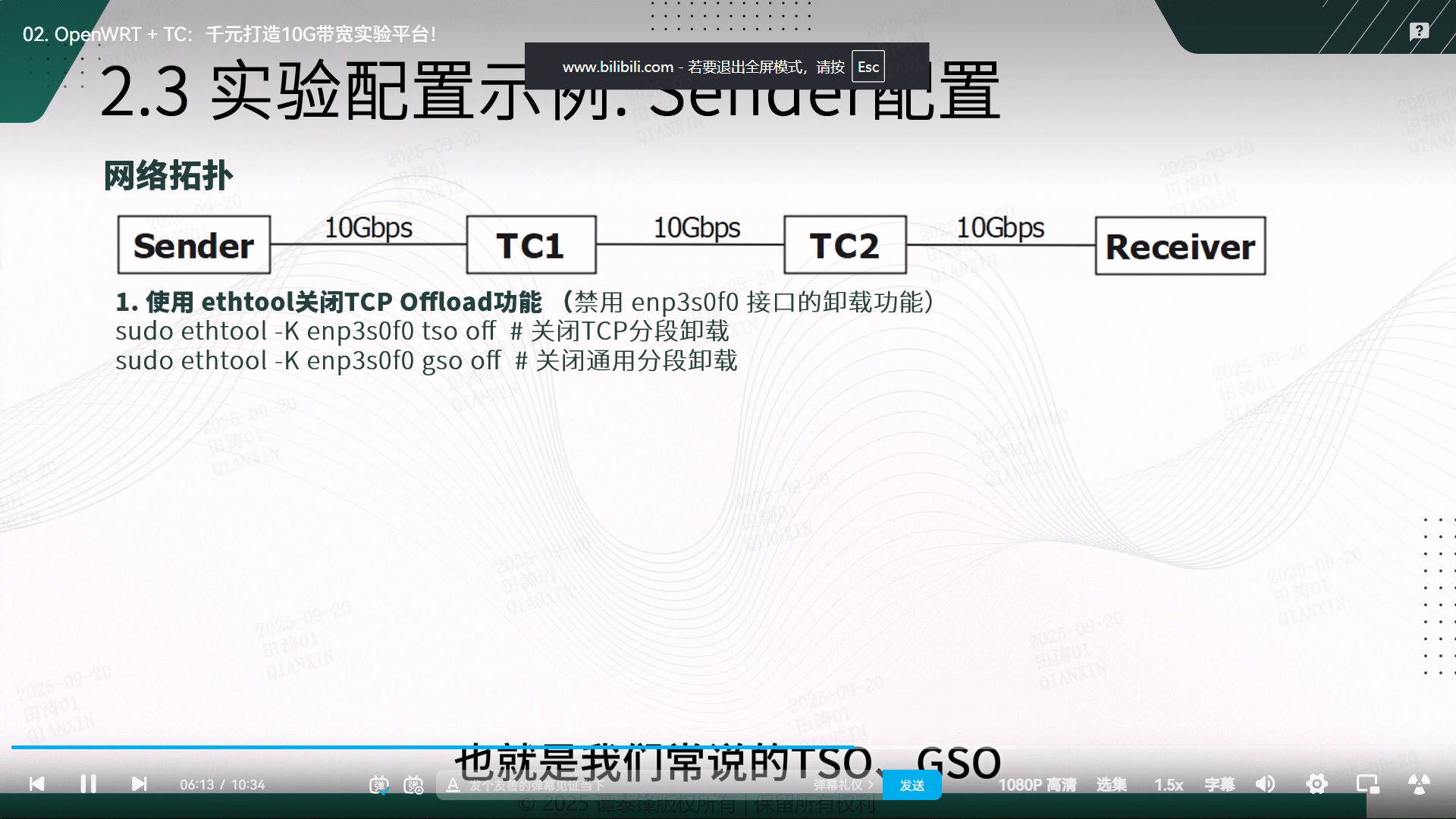

ethtool -g eth0	查看网卡 ring buffer 大小（驱动级）	网卡全局
ethtool -S eth0	查看 tx/rx packet 数量、drop 情况	网卡全局
/proc/net/dev	每个设备的包统计计数	网卡全局

---

四、查看与排查方法汇总

层级	命令	用途	作用范围
系统全局	`sysctl -a	grep mem_max`	查看 socket 全局上限
TCP 动态	sysctl net.ipv4.tcp_rmem	查看自适应配置	单个 TCP 连接
socket 实时	ss -t -a -m	查看每个连接缓冲区使用	单个 socket / TCP 连接
TCP 队列	cat /proc/net/tcp	查看 tx/rx 队列长度	单个 TCP 连接
UDP 溢出	`dmesg	grep UDP`	检查 UDP overflow
网卡队列	ethtool -S eth0	检查 tx queue、drop 情况	网卡全局

---

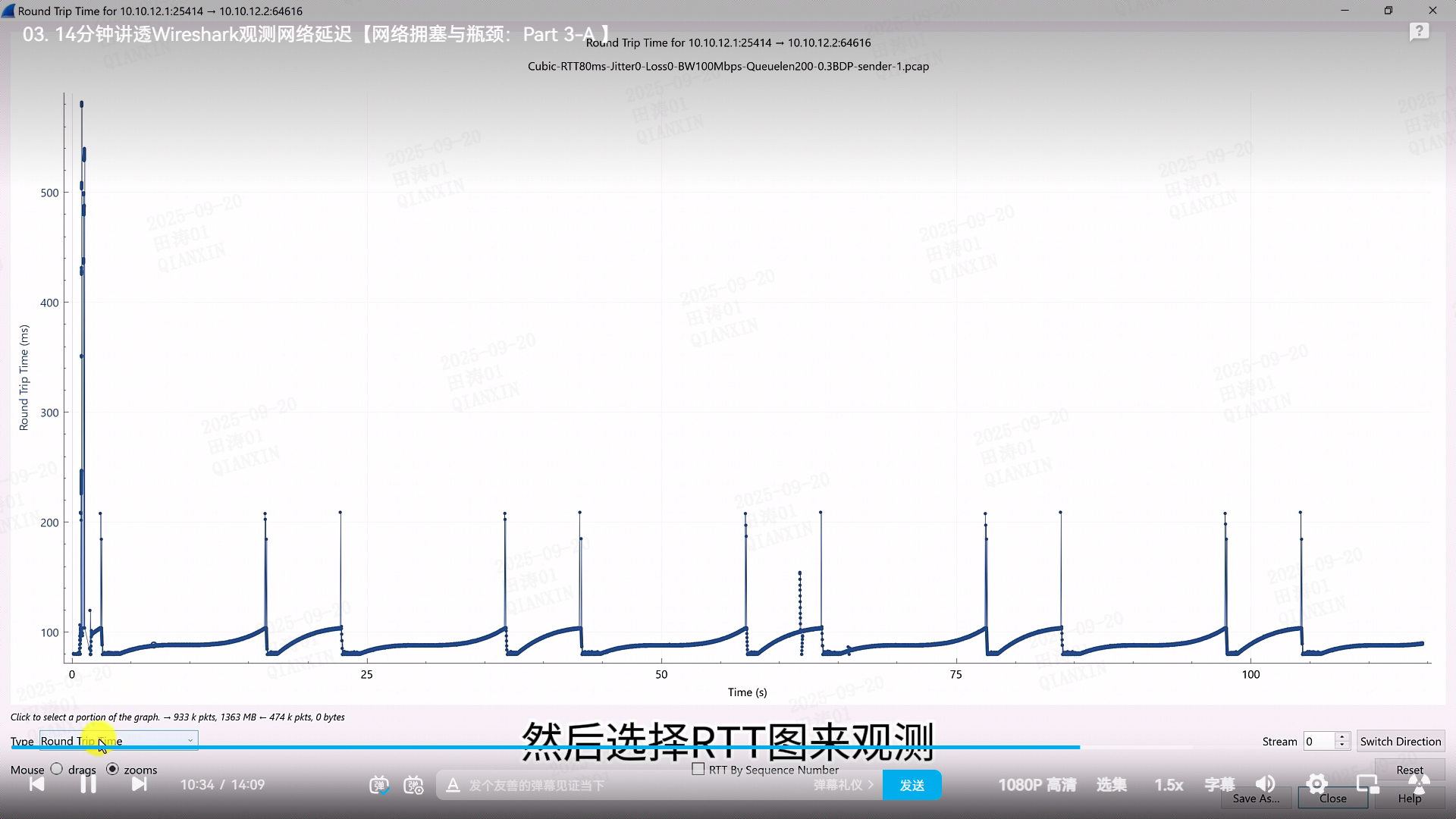

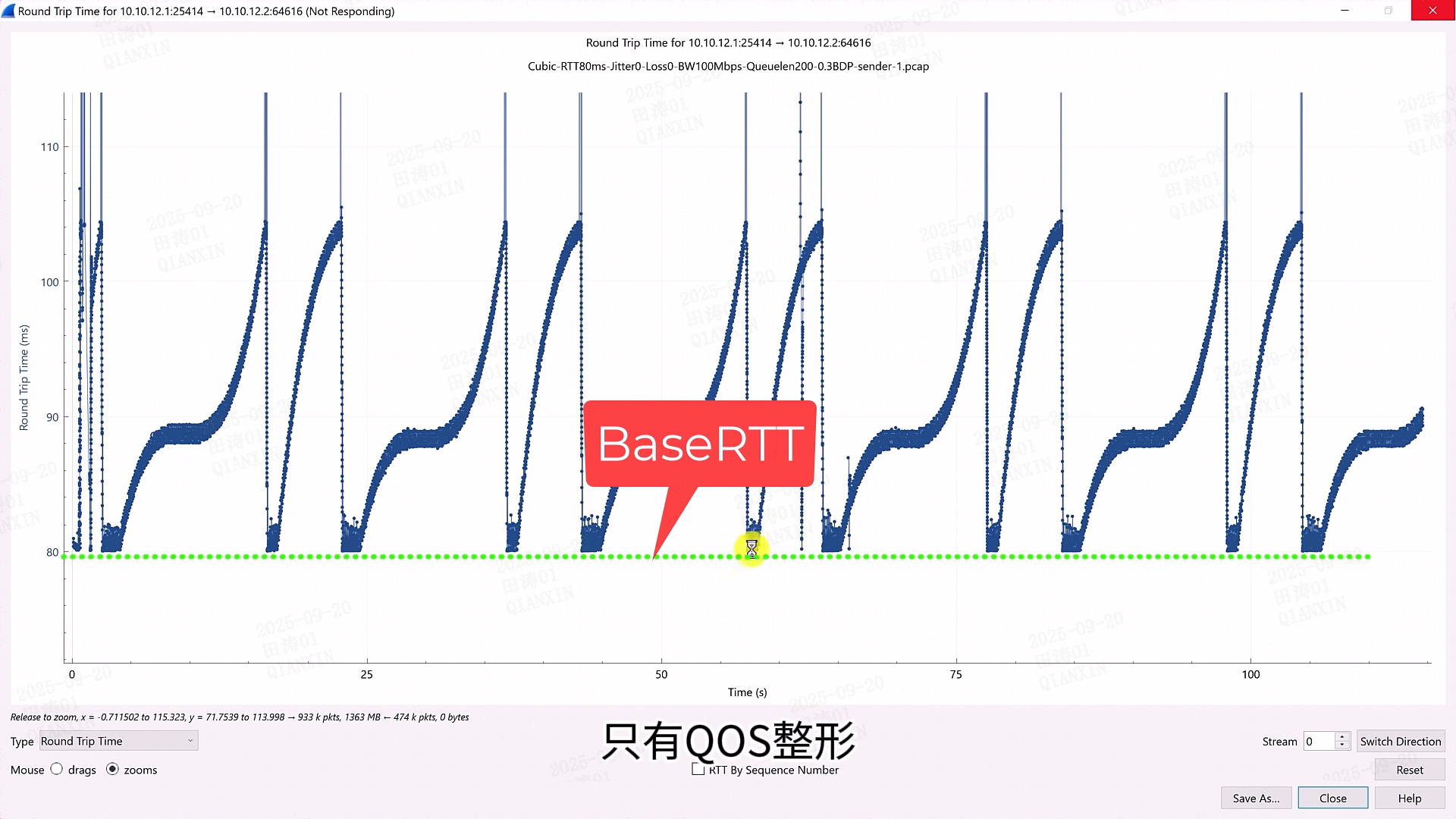

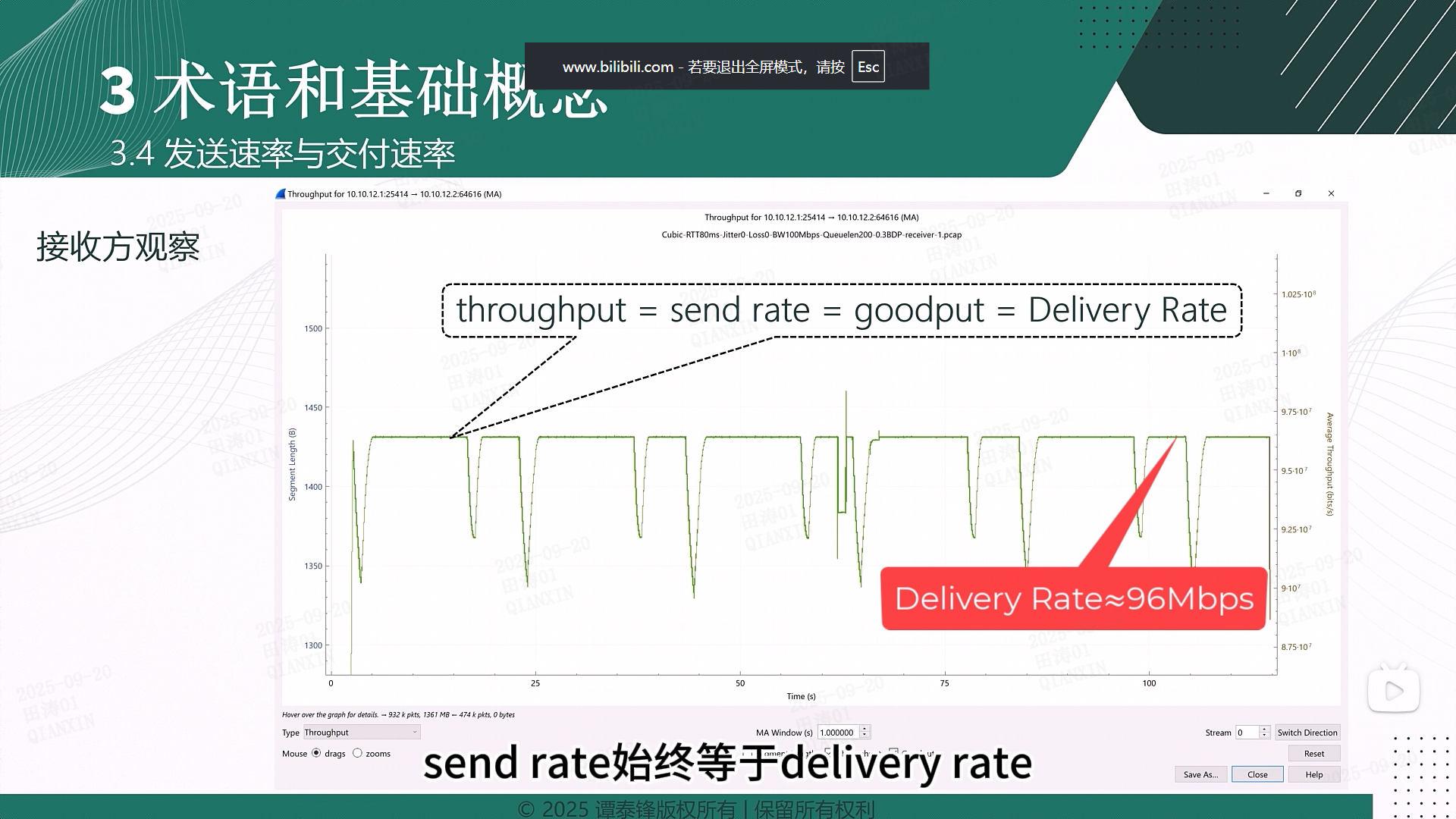

五、判断缓存区是否满

1️⃣ TCP 缓冲区（单个 socket / TCP 连接）

ss -t -a -m | grep 443

• r= 接收 buffer 当前使用字节

• w= 发送 buffer 当前使用字节

• 接近 tcp_rmem[2]/tcp_wmem[2] → 缓冲区可能满

---

2️⃣ UDP 缓冲区（单个 socket）

ss -u -a -m
dmesg | grep UDP

• Recv-Q 长时间增长或出现 overflow → 缓冲区不足

---

3️⃣ 网卡队列（网卡全局）

ethtool -S eth0 | egrep 'tx_errors|rx_dropped'

• tx_errors / rx_dropped 增长 → 驱动或硬件队列满

---

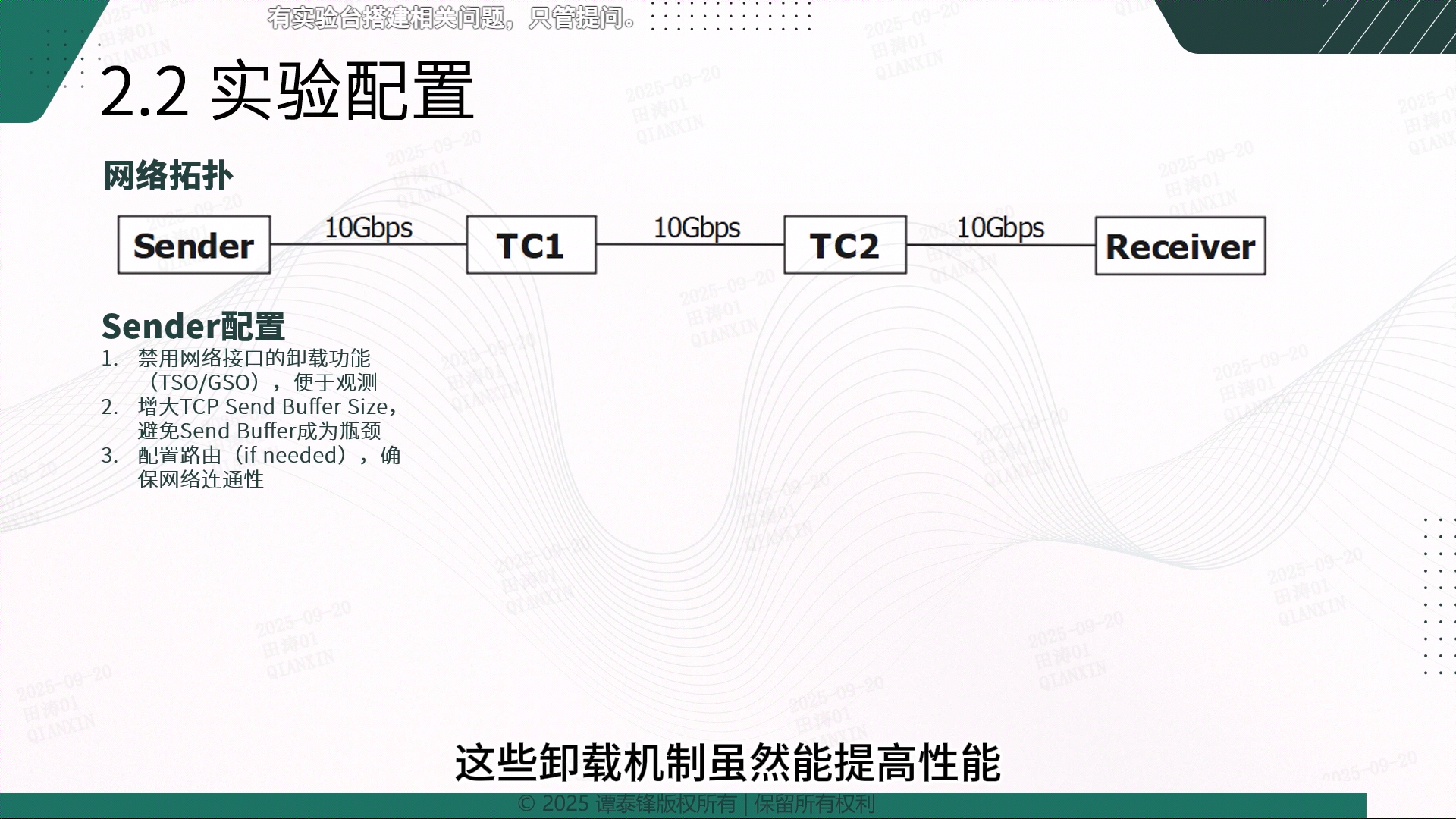

六、动态调优示例（作用范围说明）

# 全局上限 (每个 socket 最大值)
sysctl -w net.core.rmem_max=16777216
sysctl -w net.core.wmem_max=16777216

# TCP 自适应 (单个 TCP 连接动态增长)
sysctl -w net.ipv4.tcp_rmem="4096 131072 16777216"
sysctl -w net.ipv4.tcp_wmem="4096 131072 16777216"

# 网卡队列 (网卡全局)
ip link set eth0 txqueuelen 5000

---

七、调优建议表（含作用范围）

场景	配置	作用范围	备注
高并发 Web	rmem/wmem = 4MB, tcp_*mem = 4K/128K/8M	socket / 单个 TCP 连接	小包高并发

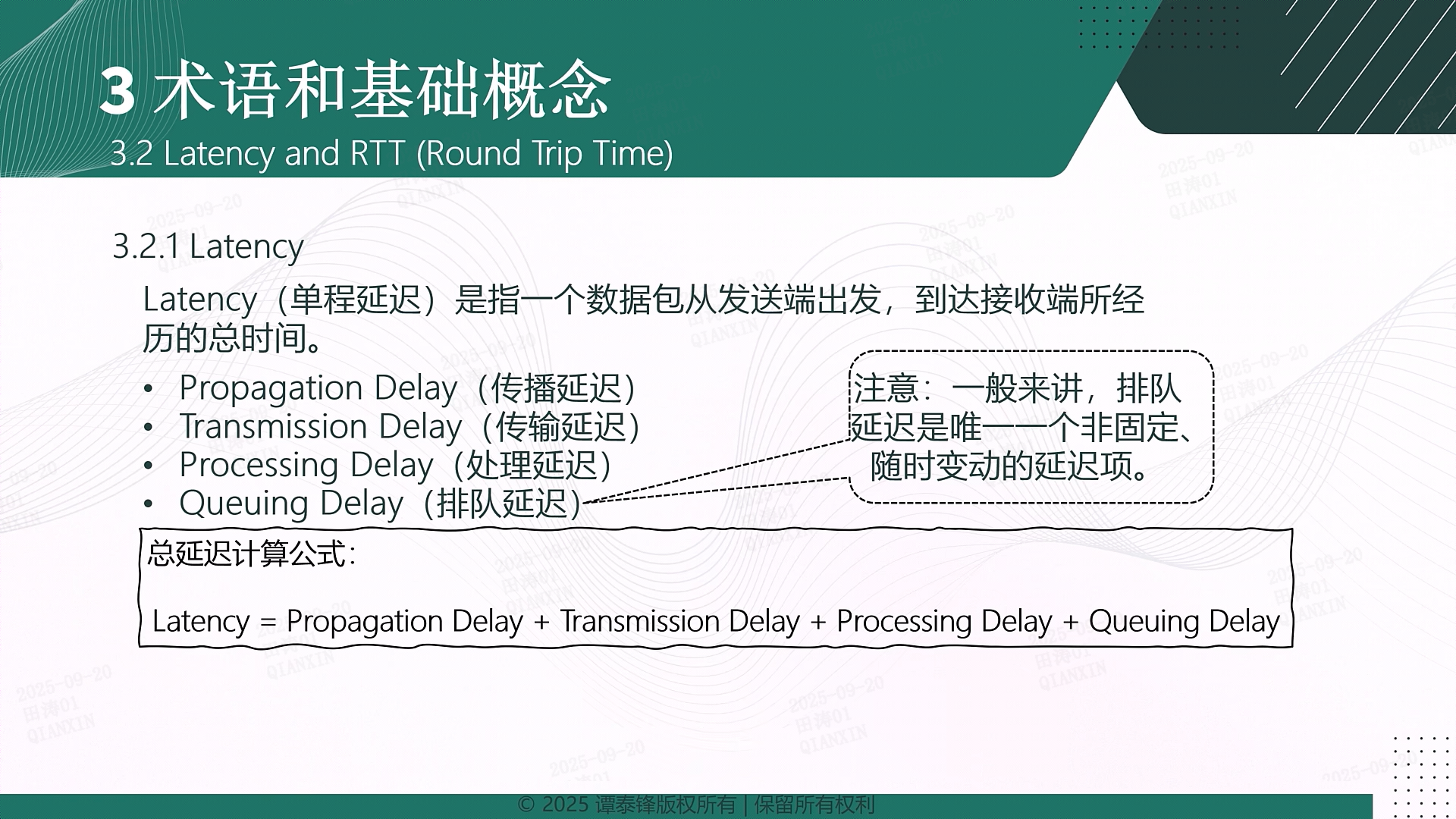

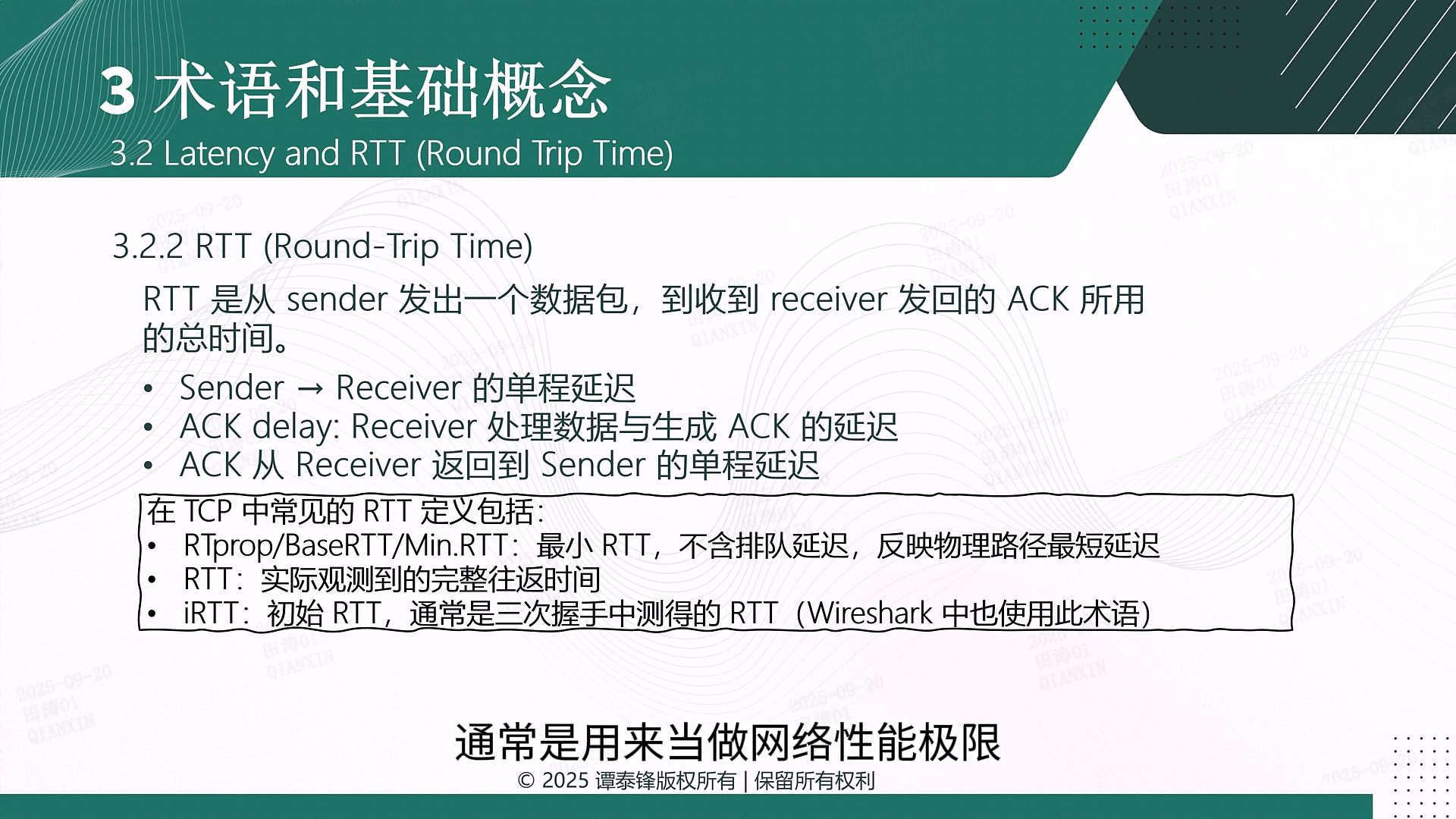

跨机房高 RTT	rmem/wmem = 16MB, tcp_*mem = 16K/256K/16M	socket / 单个 TCP 连接	长距离链路
UDP 视频流	rmem_max/wmem_max = 16MB	单个 socket	避免丢包
日志/大包传输	tcp_wmem/tcp_rmem 上限调高	单个 TCP 连接	高吞吐场景

---

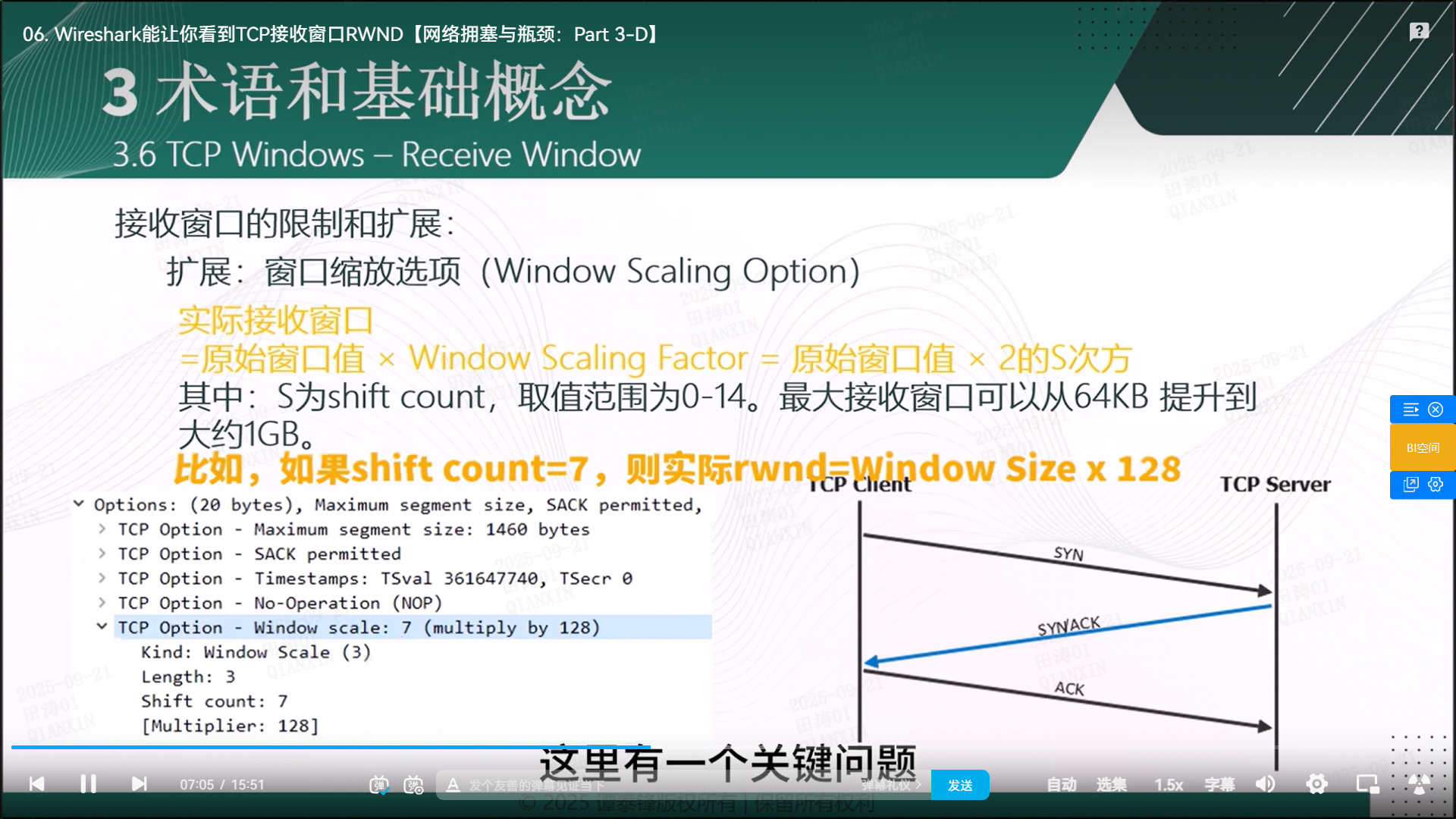

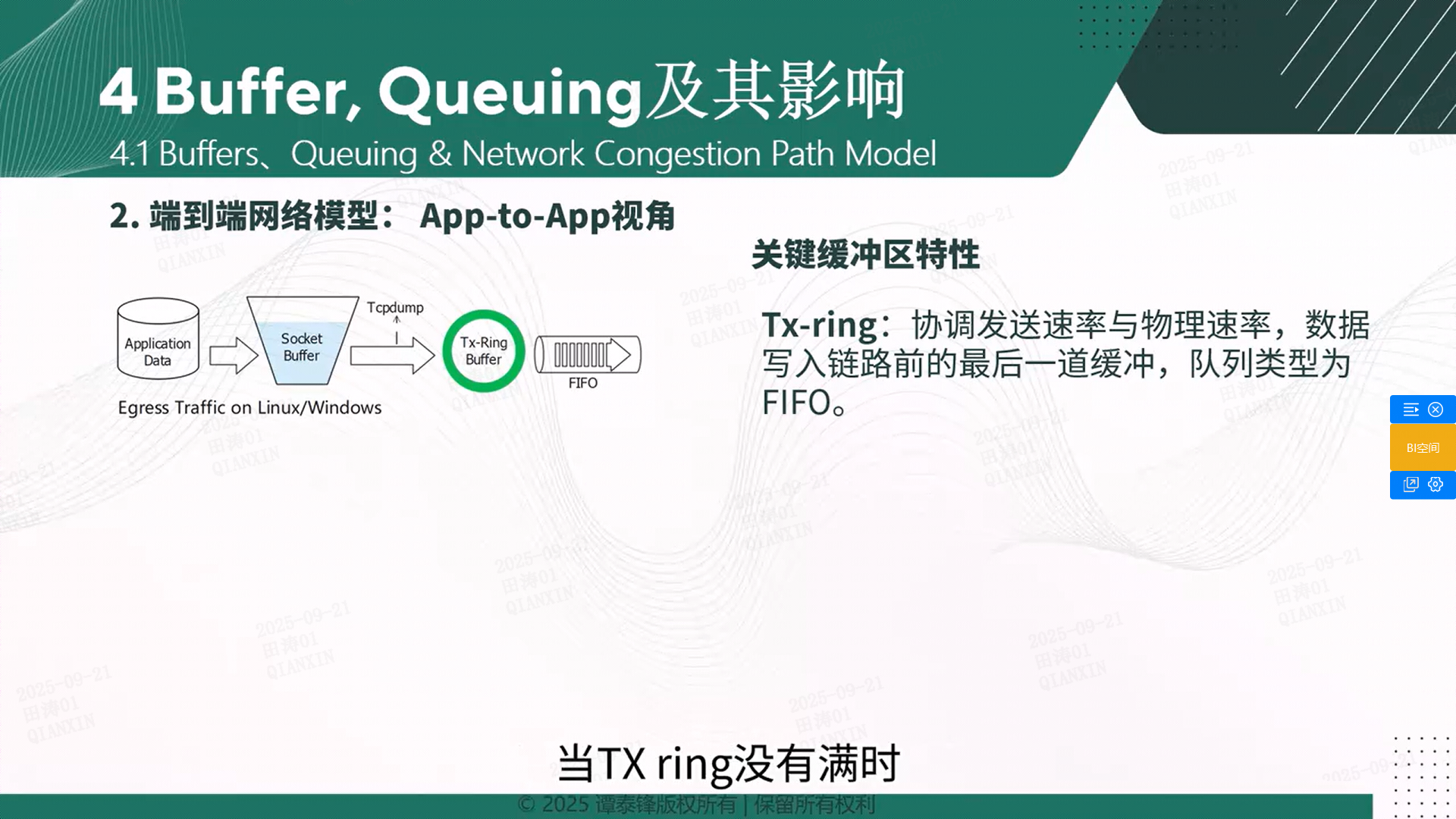

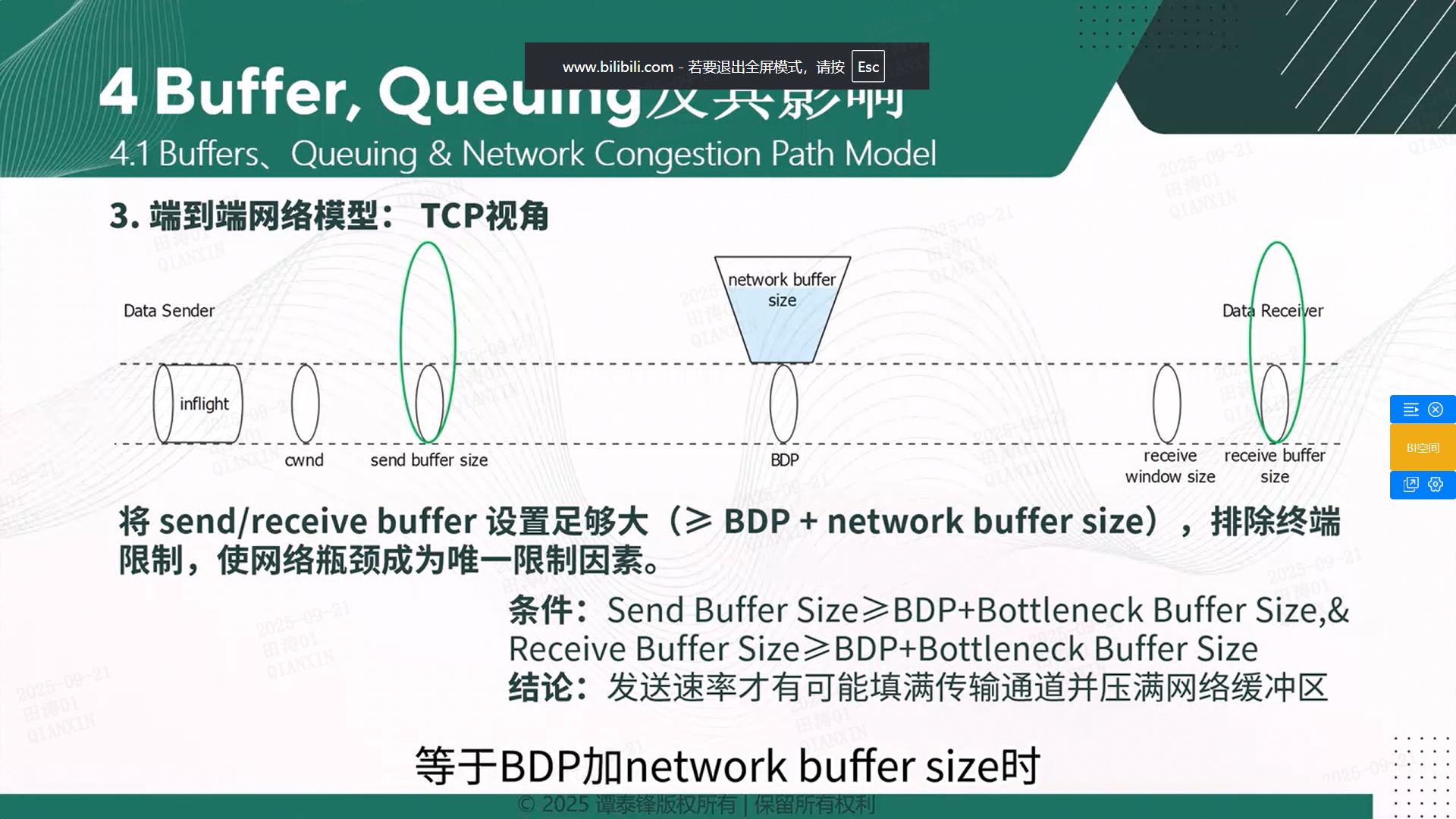

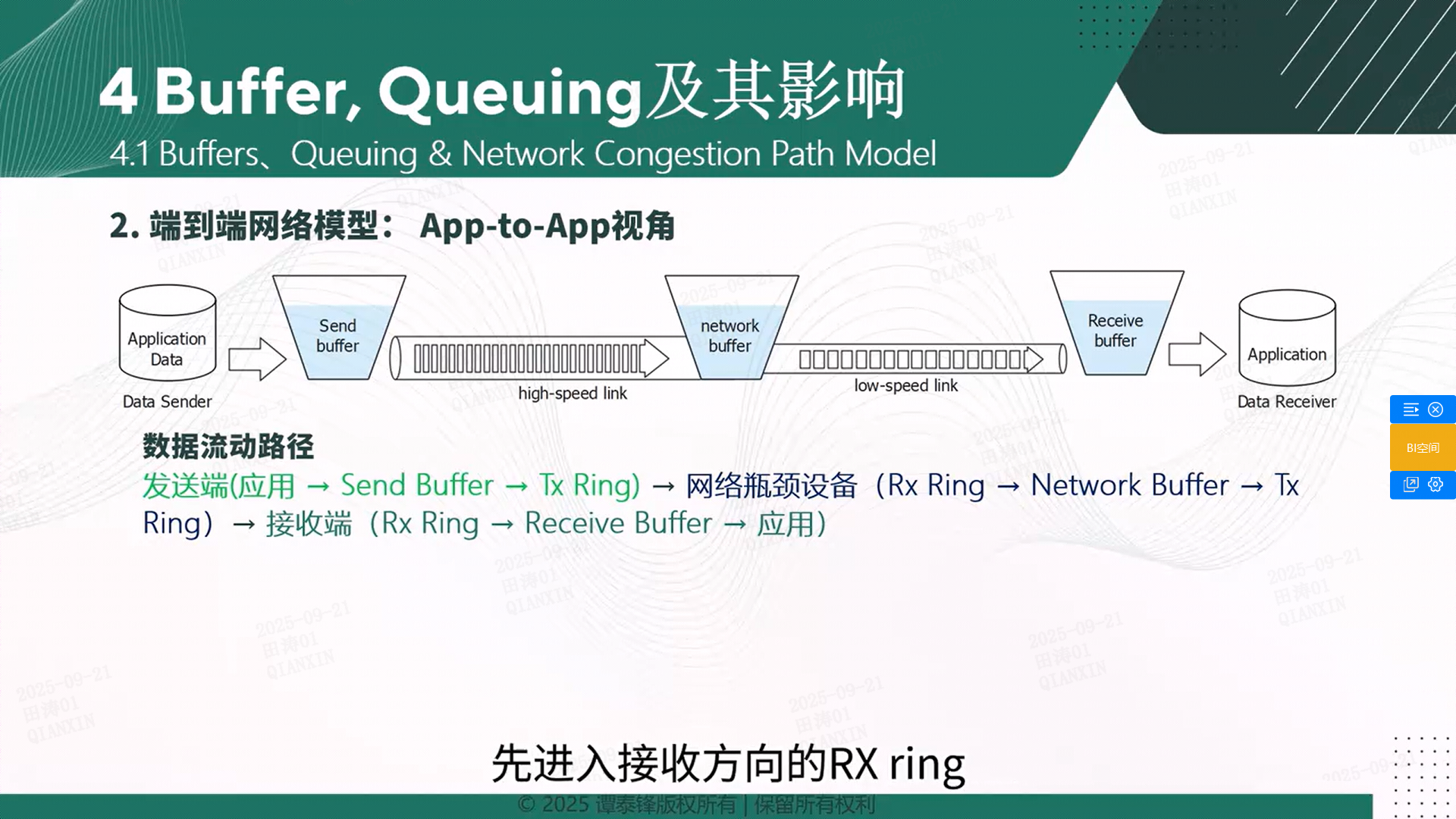

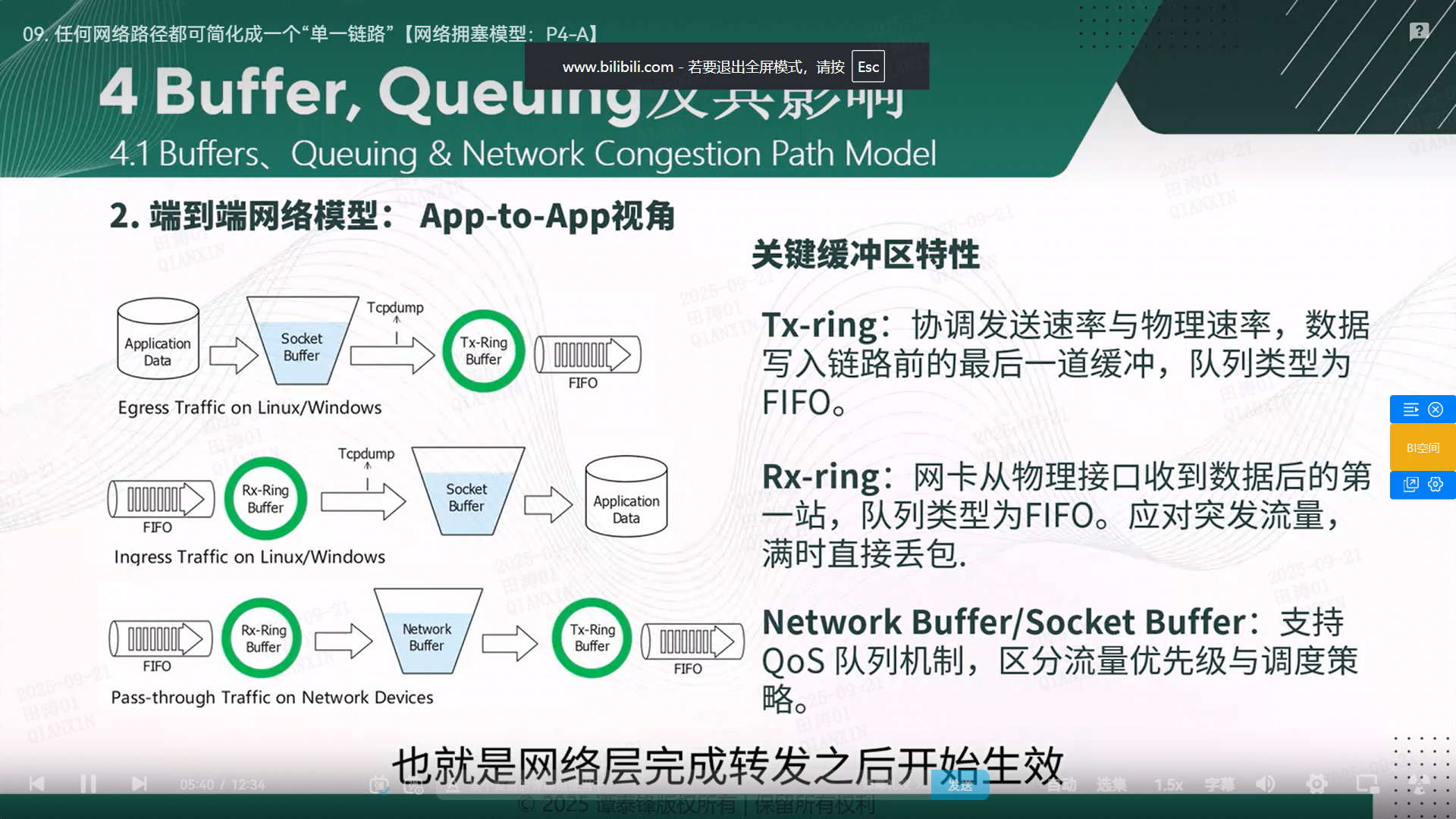

八、socket 用户态 vs 内核态关系图（含作用范围）

用户态 buffer (应用内存)
        │
        ▼
  write()/send()
        │
        ▼
┌────────────────────┐
│ 内核态 socket 缓冲区 │ ← SO_SNDBUF / SO_RCVBUF (单个 socket)
│ 受 core.*mem_max 限制 │
└────────────────────┘
        │
        ▼
TCP 自适应层 (tcp_*_mem, 单个 TCP 连接)
        │
        ▼
驱动发送队列 (tx queue, 网卡全局)
        │
        ▼
网卡 DMA 缓冲 (硬件层, 网卡全局)

---

✅ 现在文档完整覆盖：

1. 缓冲区类型、作用、作用范围

2. 内核参数、默认值、作用范围

3. 查看与排查方法

4. 动态调优示例

5. TCP/UDP/网卡分层关系

---
