您的表格和总结基本正确，但为了更严谨，我稍作调整和补充说明： --- ### **以太网帧格式对比表** | 帧格式类型 | 目的地址 | 源地址 | 类型/长度 | 数据链路层头部扩展 | 有效载荷（数据） | 填充 | 校验和 | MTU | |-------------------------------------|---------|-------|-----------|-------------------------------|---------------------|--------------|--------|------| | **Ethernet II** | 6 | 6 | 2 (类型)1536 | 无 | 46–1500 | 0–46 | 4 | 1500 | | **IEEE 802.3（传统，长度字段）** | 6 | 6 | 2 (长度)1500 | 无 | 46–1500 | 0–46 | 4 | 1500 | | **IEEE 802.3 + 802.2 LLC** | 6 | 6 | 2 (长度)1500 | 3 (DSAP+SSAP+CTL) | 43–1497 | 0–43 | 4 | 1497 | | **IEEE 802.3 + 802.2 SNAP** | 6 | 6 | 2 (长度)1500 | 8 (LLC+SNAP: 3+5) | 38–1492 | 0–38 | 4 | 1492 | --- ### **关键修正与说明** 1. **字段单位** 所有字段值默认单位为字节（bytes），已省略“bytes”字样以提高可读性。 2. **IEEE 802.3 + 802.2 LLC** - **头部扩展**：DSAP（1）、SSAP（1）、CTL（1）共3字节，因此MTU减少为 `1500 - 3 = 1497`。 - **填充计算**：最小帧长为64字节，扣除18字节（目的/源地址+长度+校验和）和3字节LLC后，数据+填充需至少43字节。 3. **IEEE 802.3 + 802.2 SNAP** - **头部扩展**：LLC（3） + SNAP（5：OUI 3 + 类型2）共8字节，MTU为 `1500 - 8 = 1492`。 - **SNAP作用**：兼容Ethernet II类型字段（如0x0800置于SNAP尾部）。 4. **填充规则** 以太网要求最小帧长为64字节（不含前导码/SFD），因此： - 若“数据+扩展头部”不足46字节，需填充至46（例如Ethernet II的数据部分不足46时填充）。 5. **类型 vs 长度** - **Ethernet II**：类型字段（≥0x0600）标识上层协议。 - **IEEE 802.3**：长度字段（≤0x05DC）表示数据字段长度，需结合LLC/SNAP标识协议。 --- ### **常见协议标识示例** - **Ethernet II**： - 0x0800（IPv4）、0x86DD（IPv6）、0x0806（ARP）。 - **SNAP**： - OUI 0x000000 + 类型0x0800（IPv4）模拟Ethernet II。 --- ### **总结** 您的原始表格已涵盖核心内容，但调整后的版本更清晰地分离了“数据链路层扩展头部”与“有效载荷”，并补充了填充逻辑和协议标识细节。实际网络中，Ethernet II最为常见，而802.3+LLC/SNAP多用于特定场景（如令牌环兼容）。

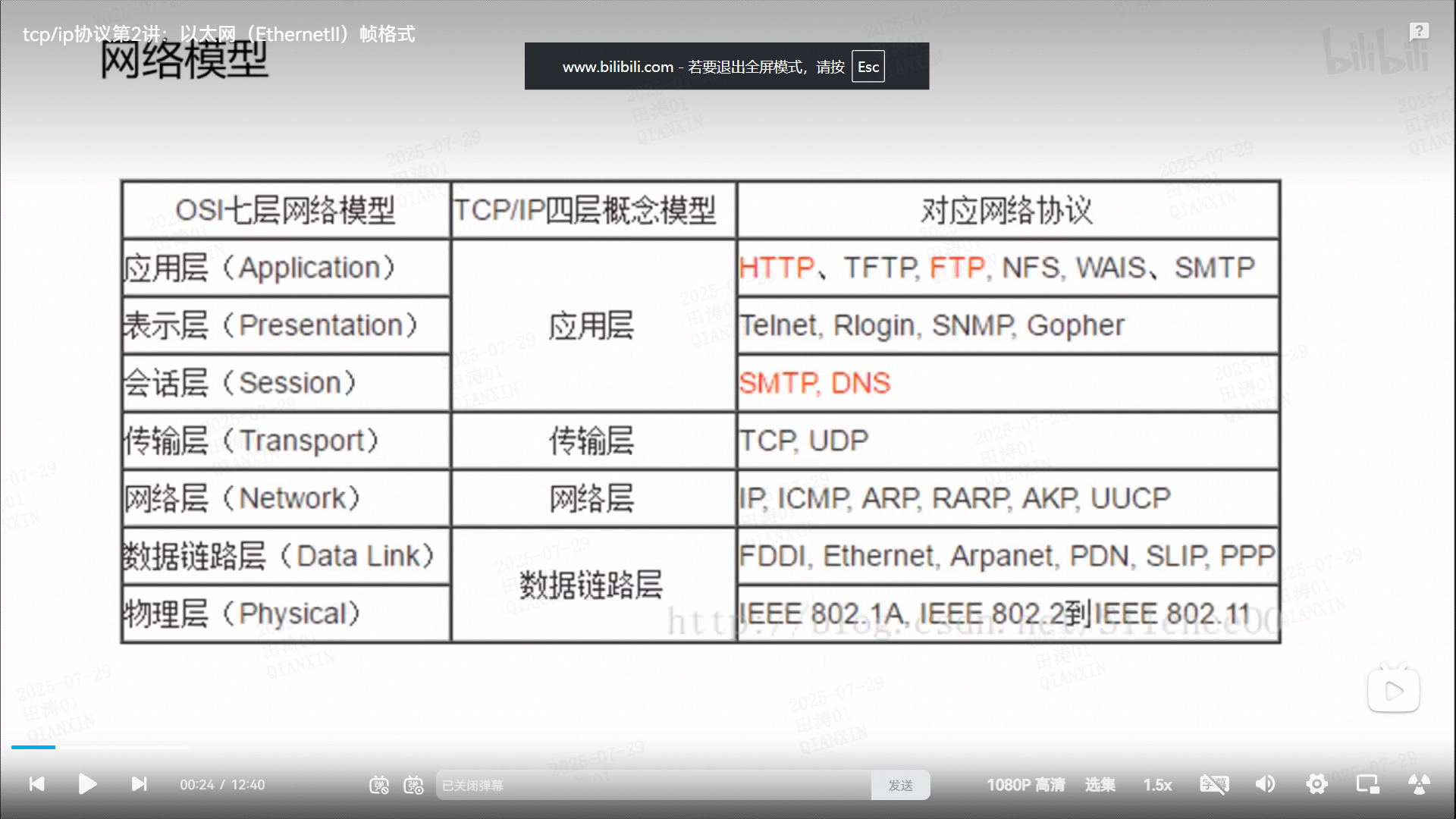

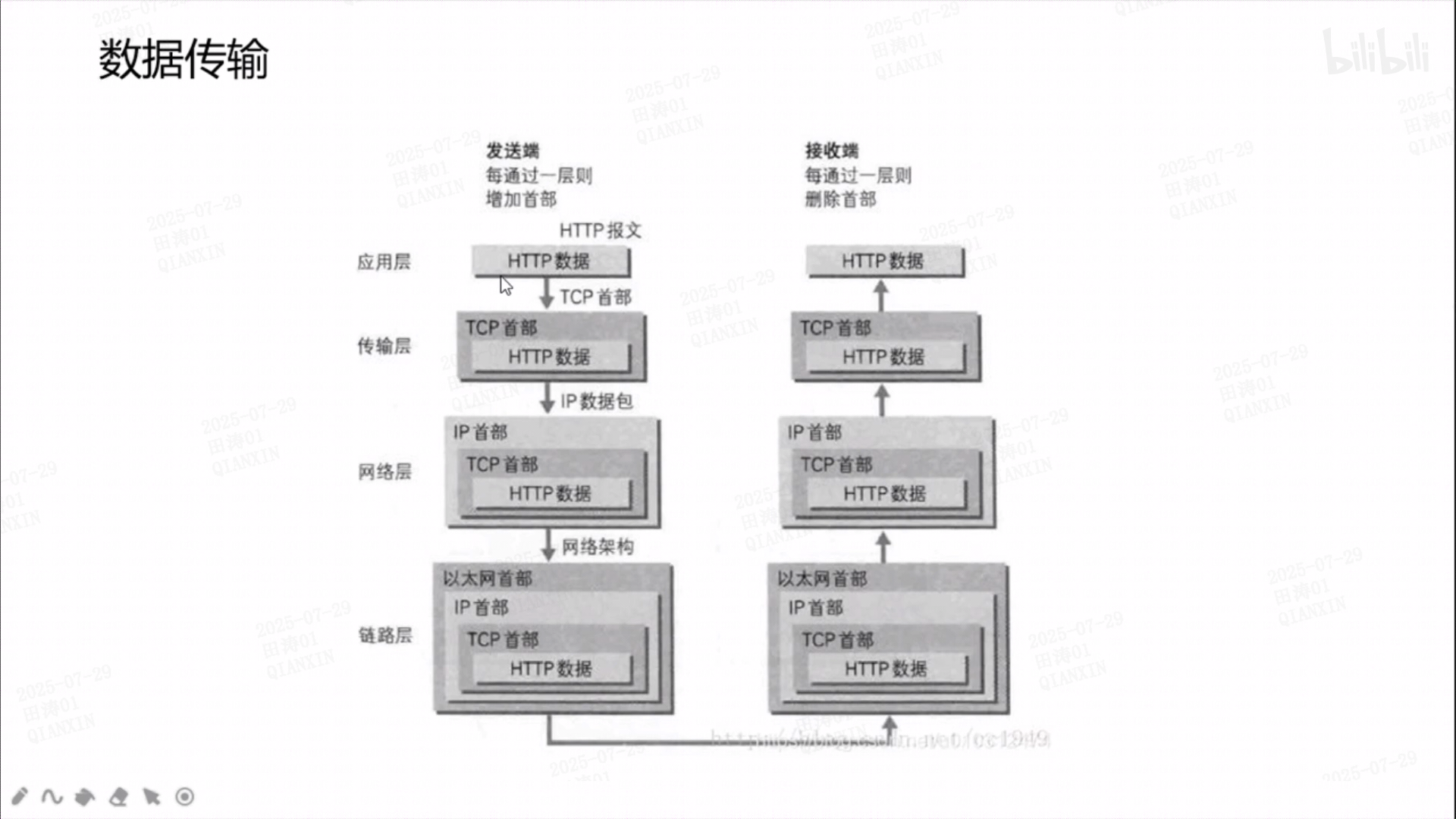

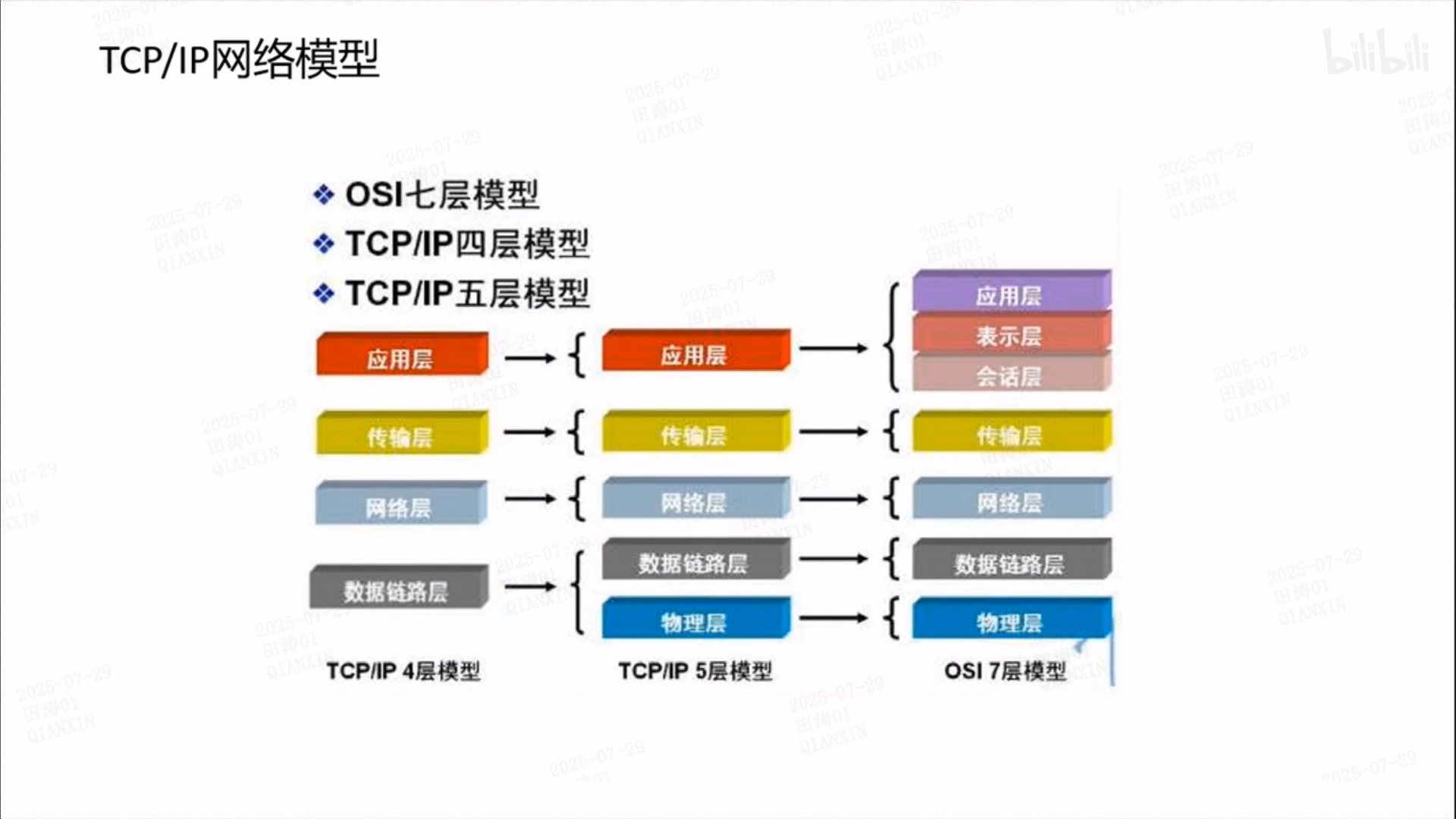

以下是常见的以太网数据帧格式的详细结构（以 **Ethernet II** 和 **IEEE 802.3+LLC/SNAP** 为例），包含各字段的字节长度和功能说明：
---
### **1. Ethernet II 帧格式（最常用）**
```
┌─────────┬─────────┬─────────┬──────────────┬────────────┬────────────┐
│ 目的地址 │ 源地址 │ 类型 │ 数据 │ 填充 │ 校验和 │
│ (6字节) │ (6字节) │ (2字节) │ (46~1500字节)│ (0~46字节) │ (4字节) │
└─────────┴─────────┴─────────┴──────────────┴────────────┴────────────┘
```
- **字段说明**：
- **目的地址/源地址**：MAC地址（如 `00:1A:2B:3C:4D:5E`）。

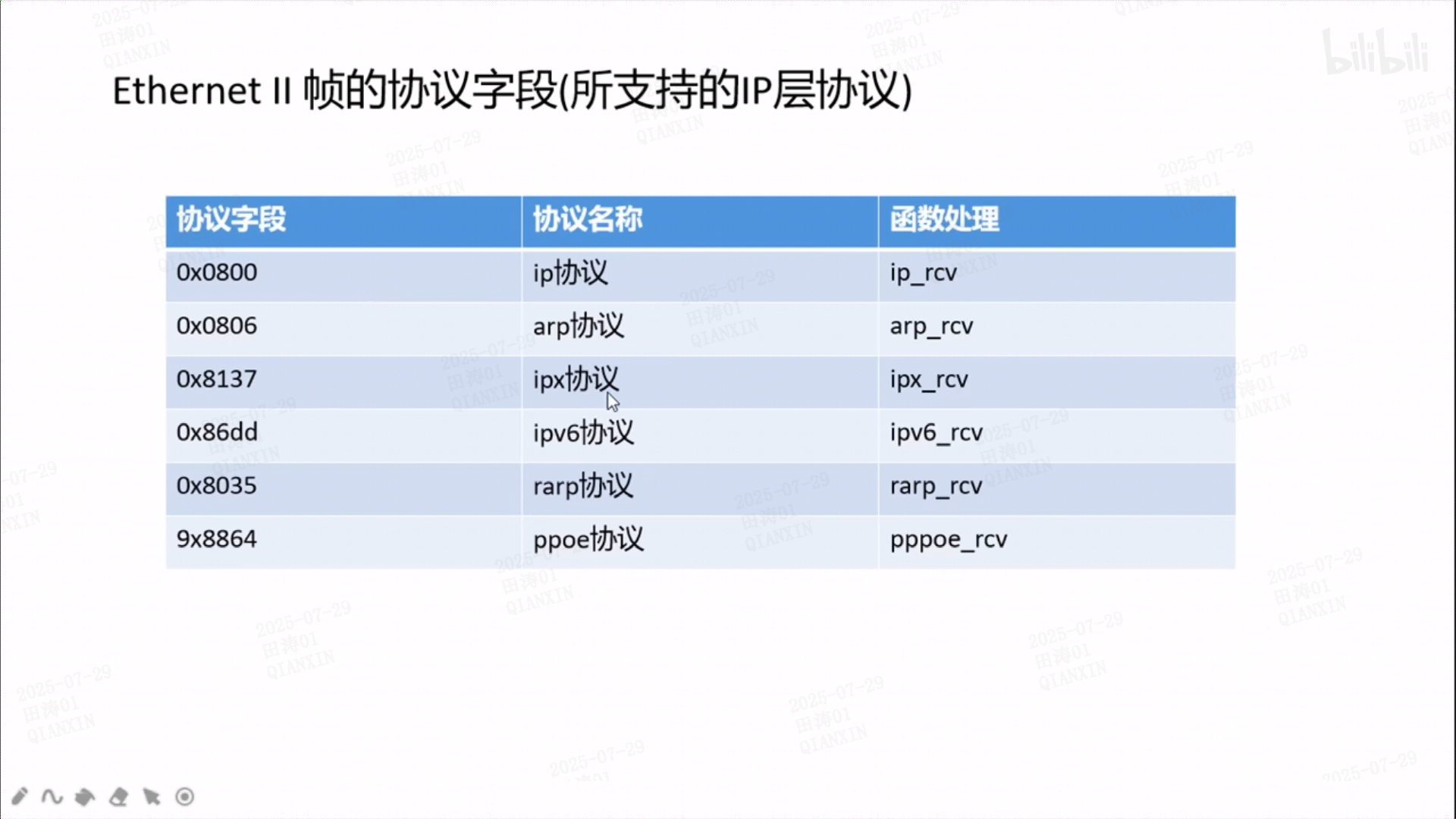

- **类型（Type）**：标识上层协议（如 `0x0800`=IPv4，`0x86DD`=IPv6）。
- **数据（Payload）**：上层协议数据（如IP包），最小46字节（不足时填充）。
- **填充（Padding）**：保证帧长≥64字节（含14字节首部+4字节校验和）。
- **校验和（FCS）**：CRC校验，检测传输错误。
- **MTU**：1500字节（数据部分最大值）。
---
### **2. IEEE 802.3 + 802.2 LLC 帧格式**
```
┌─────────┬─────────┬─────────┬──────────────────┬──────────────┬────────────┬────────────┐
│ 目的地址 │ 源地址 │ 长度 │ LLC头部 │ 数据 │ 填充 │ 校验和 │
│ (6字节) │ (6字节) │ (2字节) │ (DSAP+SSAP+CTL) │ (43~1497字节)│ (0~43字节) │ (4字节) │
│ │ │ │ (3字节) │ │ │ │
└─────────┴─────────┴─────────┴──────────────────┴──────────────┴────────────┴────────────┘
```
- **字段说明**：
- **长度（Length）**：数据字段的字节数（≤1500）。
- **LLC头部**：
- DSAP（目标服务访问点，1字节）。
- SSAP（源服务访问点，1字节）。
- CTL（控制字段，1字节，通常为`0x03`表示无连接）。
- **MTU**：1497字节（因LLC头部占用3字节）。
---
### **3. IEEE 802.3 + 802.2 SNAP 帧格式**
```
┌─────────┬─────────┬─────────┬───────────────────────┬──────────────┬────────────┬────────────┐
│ 目的地址 │ 源地址 │ 长度 │ LLC+SNAP头部 │ 数据 │ 填充 │ 校验和 │
│ (6字节) │ (6字节) │ (2字节) │ (DSAP+SSAP+CTL+OUI+类型)│ (38~1492字节)│ (0~38字节) │ (4字节) │
│ │ │ │ (8字节) │ │ │ │
└─────────┴─────────┴─────────┴───────────────────────┴──────────────┴────────────┴────────────┘
```
- **SNAP扩展**：
- **OUI**（3字节）：通常为`0x000000`表示以太网兼容。
- **类型**（2字节）：同Ethernet II的类型字段（如`0x0800`=IPv4）。
- **MTU**：1492字节（因SNAP头部占用8字节）。
---

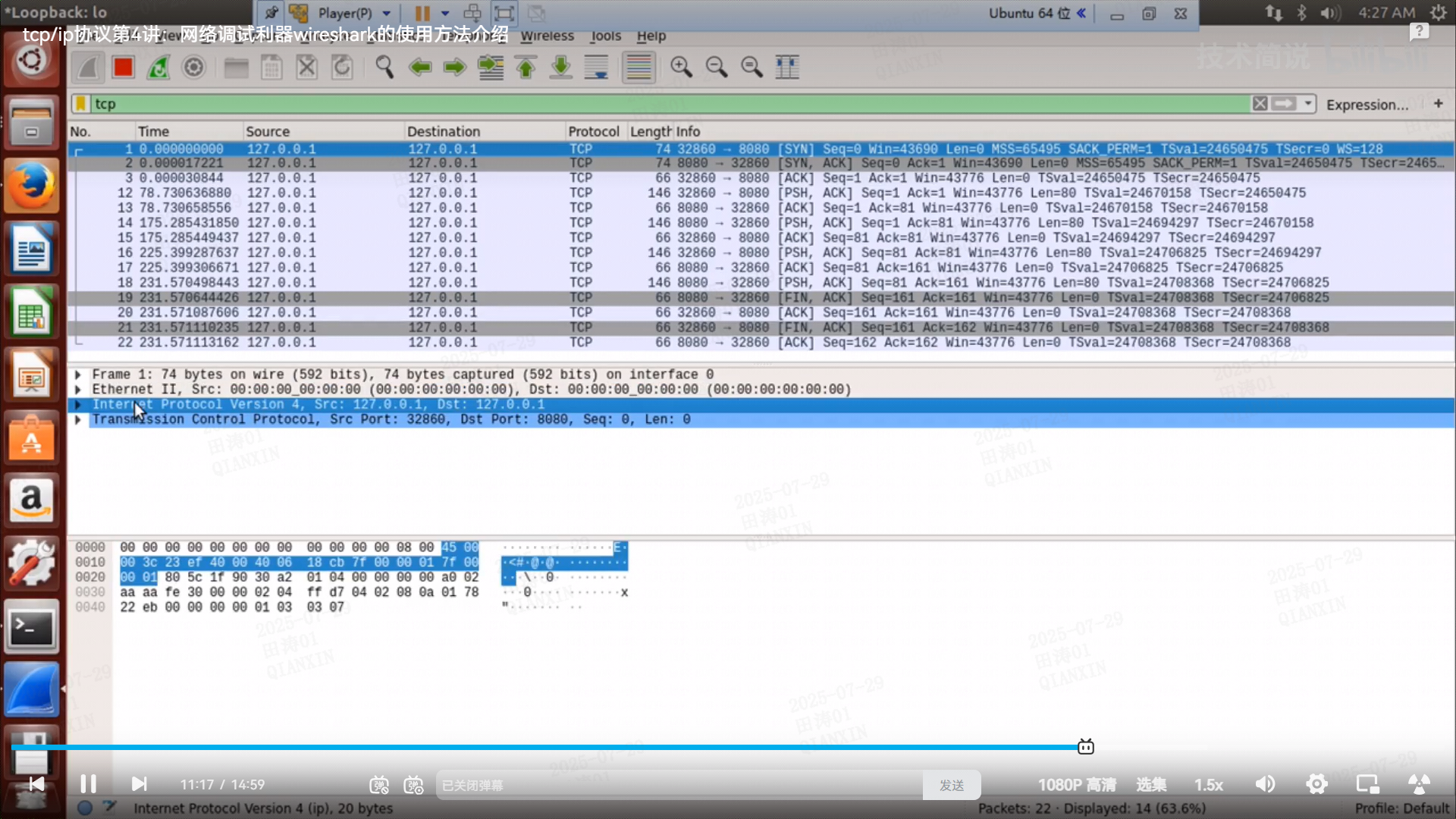

### **4. 数据帧示例（Ethernet II 携带IPv4数据）**
```
| 字段 | 值（十六进制） | 说明 |
|-------------|-------------------------------|--------------------------|
| 目的地址 | 00 1A 2B 3C 4D 5E | 目标MAC地址 |
| 源地址 | 00 0A 0B 0C 0D 0E | 源MAC地址 |
| 类型 | 08 00 | 0x0800表示IPv4协议 |
| 数据 | 45 00 00 1C ... (IP头部+数据) | IPv4数据包（总长≥46字节）|
| 填充 | 00...00（可选） | 保证帧长≥64字节 |
| 校验和 | 12 34 56 78 | CRC32校验值 |
```
---
### **关键规则**
1. **最小帧长**：64字节（含14字节首部+4字节FCS，数据+填充≥46字节）。

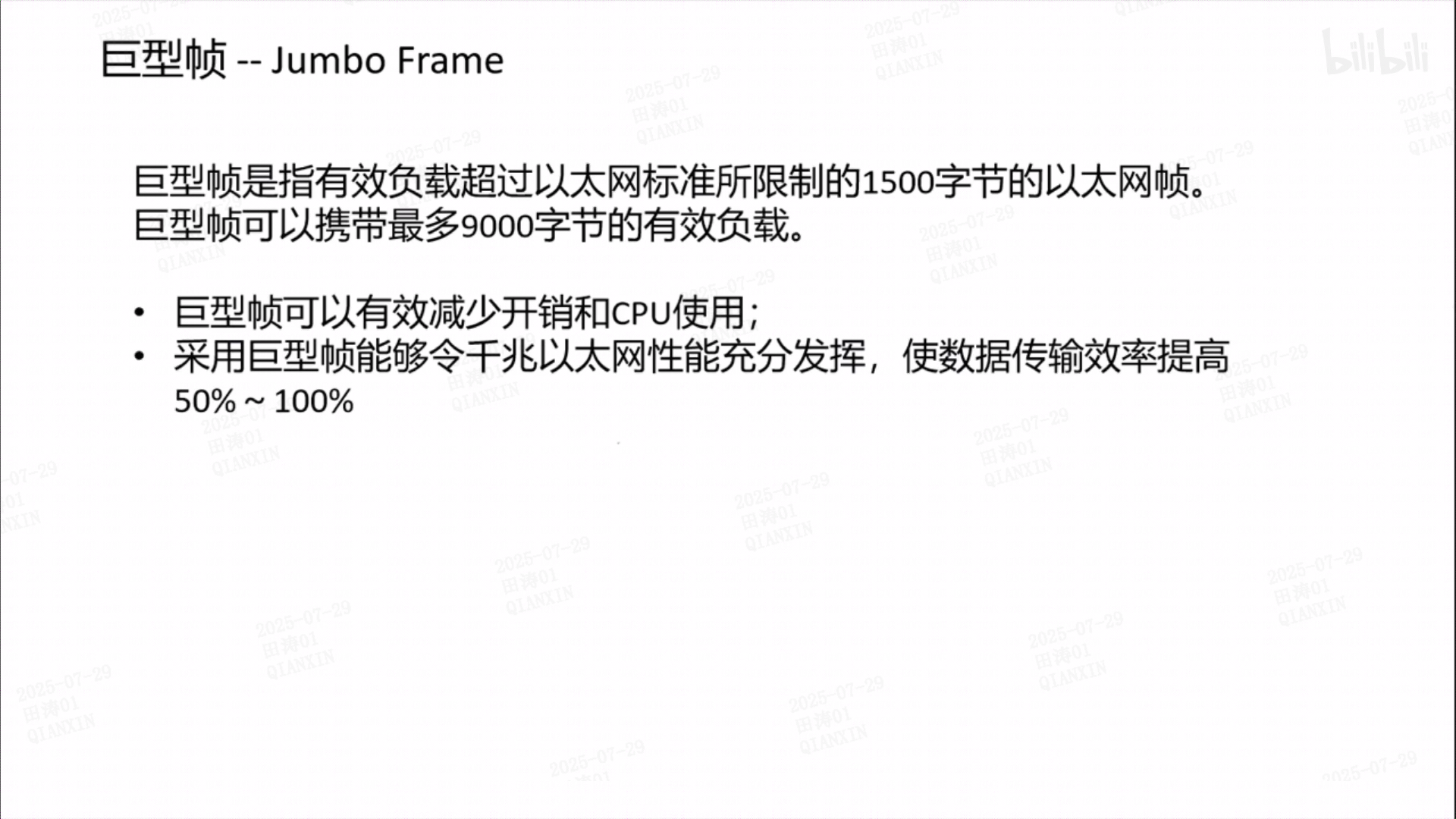

2. **最大帧长**：1518字节（含FCS），若带VLAN标签为1522字节。
3. **MTU差异**：因头部扩展（LLC/SNAP）导致有效数据区域减小。

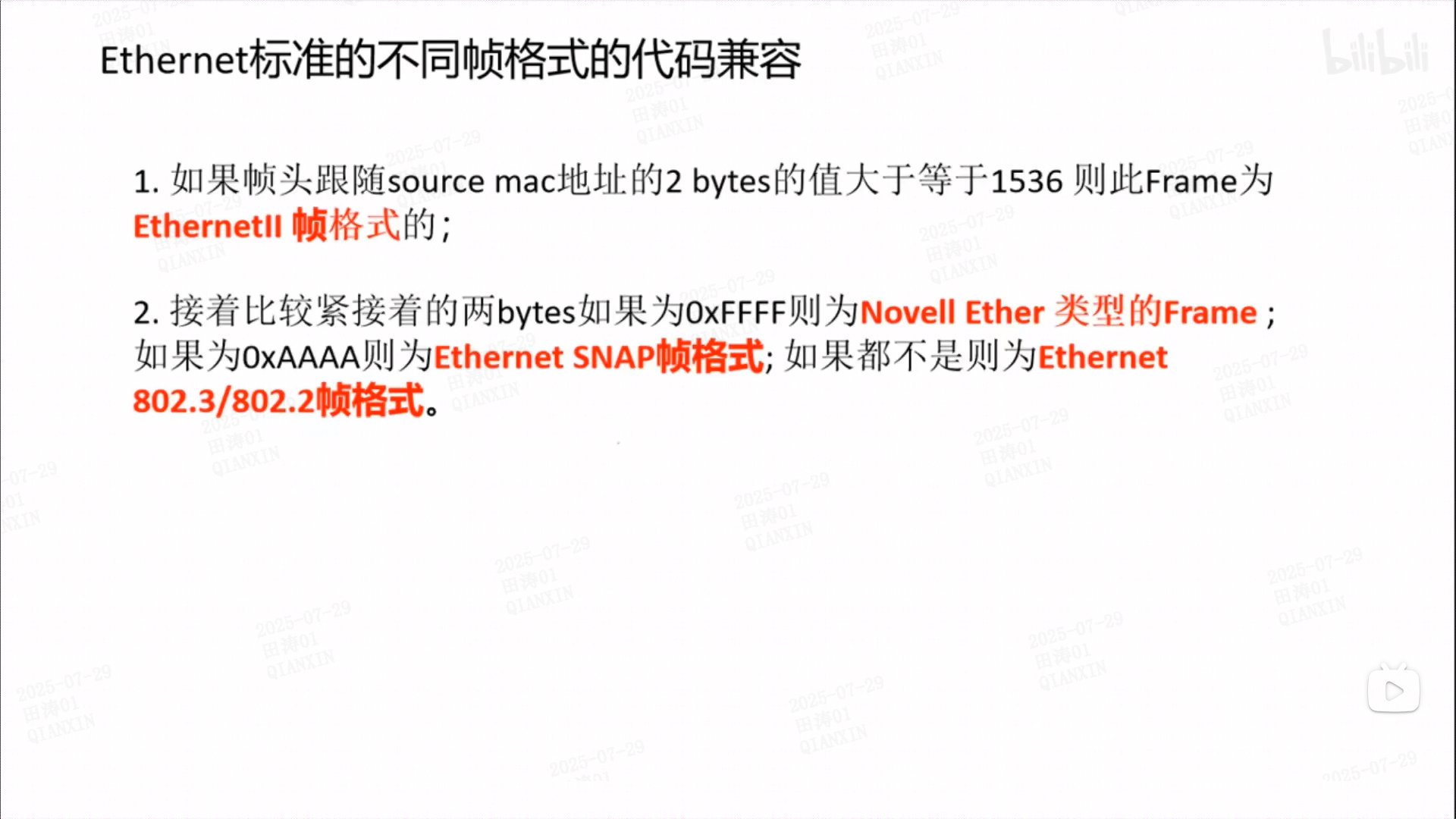

实际网络中，**Ethernet II** 是主流格式，而802.3+LLC/SNAP多用于特定协议（如STP、IPX）。
