蚂蚁控制板s9跑Pynq笔记 (附引脚定义图)

板号AntMiner_ControlBoard_XC7Z010_V1.3，俗称s9，使用了zynq xc7z010-clg400+千兆网口+1G ddr+512M nand的配置，黄鱼25拿下

供电可以走2*3的接口(上三个为+12V，下三个为GND，实测5V2A也可点亮)，也可从右上角风扇口倒灌进去(从右往左数为GND 12V)，ttl已焊好，JTAG在左下角，线序和官方下载器的一样，焊2.00mm的排针即可(pynq开发不依赖jtag，没有下载器可不焊)

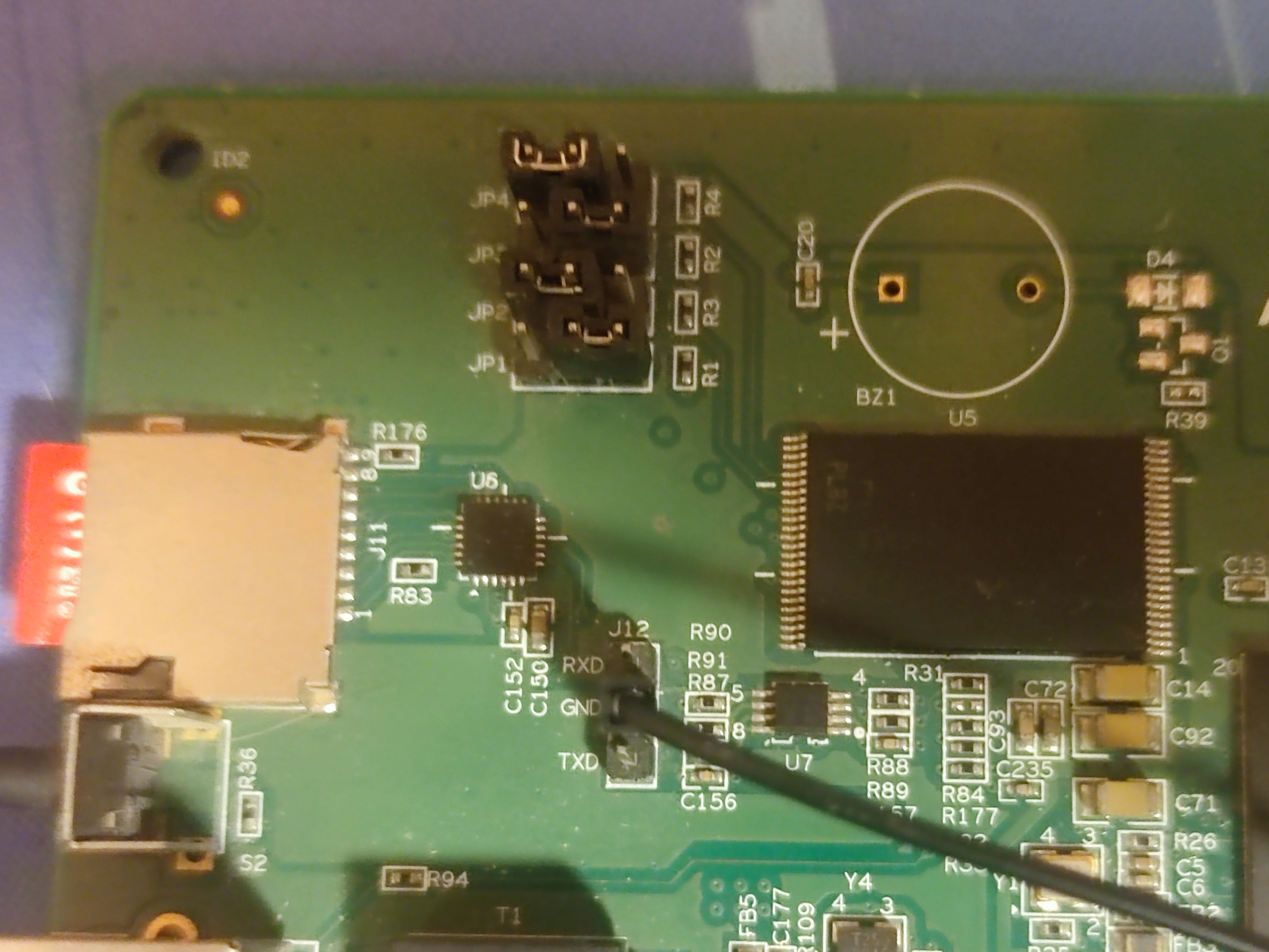

首先，准备一张读写正常的tf卡，使用Rufus将Pynq镜像(见后文)烧录进卡，然后调节跳线帽成这个样子以从tf卡启动:

下载链接已再次更新，超过1GB无法下载的可以再试试，烧录工具、原理图也带了

启动后将板子的网口与电脑相连，可以识别到网口，手动设置IP地址为192.168.2.3/192.168.2.99/225.255.255.0 (ip/gateway/netmask)，打开IP 192.168.2.99，各种账号密码均为xilinx，成功进入Jupyter Notebook，ssh也可以正常连接

也可将板子连接至路由器，然后从路由器侧访问 (会自己dhcp，http://pynq/访问不了的话就在路由器查一下IP地址)

之后可以参照Pynq Overlay的开发方式对PL侧进行操作，即在Vivado编译好比特流，上传到Jupyter目录，然后使用Overlay在线重载PL

如需开机时应用比特流，可以在SD卡放一个uEnv.txt(见后文)，将导出的.bit重命名为s9_pynq.bit放到SD卡根目录，在u-boot阶段会自动加载

左侧HashBoard推荐购买2.00mm的排母进行焊接，右侧风扇口使用2.54mm的排针，PL侧接口分布在风扇和HashBoard connector上，具体看原理图，请注意原理图的排序是不对的，请看具体标的数字！！！！！

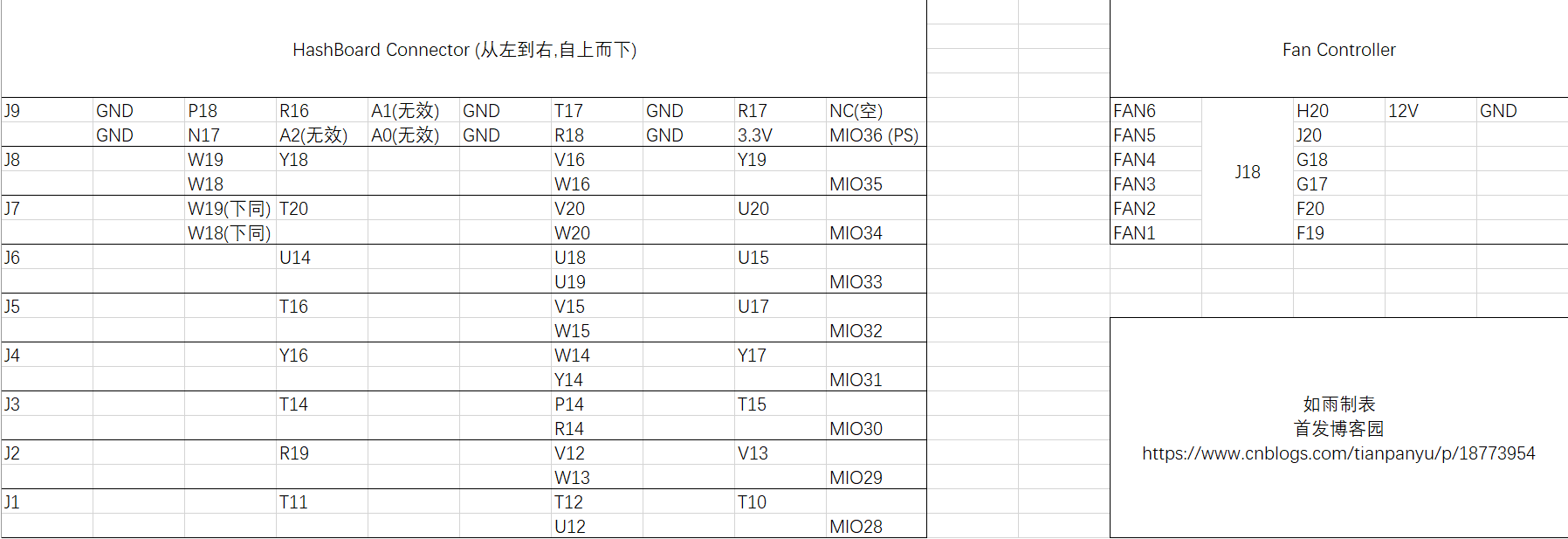

自制引脚定义图:

系统资源: 提取码:iL8Z

uEnv.txt:

loadbit_addr=0x100000
bitstream_image=s9_pynq.bit
uenvcmd=fatload mmc 0 ${loadbit_addr} ${bitstream_image} && fpga loadb 0 ${loadbit_addr} ${filesize}
# fpga load 0 ${loadbit_addr} ${filesize} for raw .bin file

参考项目: kangyuzhe666/zynq7010-pynq-2.5

下期更个示例，顺带把nand的bug修了
