UML 学习笔记
UML 学习笔记
简介
- UML（Unified Modeling Language）即统一建模语言，是一种采用图表表达信息系统，或软件程序的方法，一般被用于面向对象的软件工程项目里，包含需求分析与系统设计等阶段所使用到的工具。
UML结构图
- Class diagram：类图，描述系统的静态结构，类、接口、协作以及之间的关系
- Object diagram：对象图，对象及对象间的关系
- Package diagram：包图，包以及包之间的依赖关系
- Component diagram：构件图，构件及其互相依赖关系
- Composite structure diagram：组合结构图，系统某一部分的内部结构
- Deployment diagram：部署图，构件在各节点上的部署
- Profile diagram：外廓图，不同应用领域对 UML2 进行扩展或裁剪的机制
UML行为图
- Activity diagram：活动图，描述事物执行的控制流或数据流
- Sequence diagram：顺序图，对象之间的消息交互，强调消息执行的顺序的交互图
- Communication diagram：通信图，对象之间的消息交互，强调对象协作的交互图
- Timing diagram：时序图，对象之间的消息交互，强调真实时间信息的交互图
- Interaction overview diagram：交互概览图，展示交互图之间的执行顺序
- State diagram：状态机图，描述对象所经历的状态转移
- Use case diagram：用例图，描述一组用例、参与者以及它们之间的关系
类
- 类图是面向对象式的建模。他们一般都被用于概念建模（conceptual modelling）的系统分类的应用程序，并可将模型建模转译成代码。
- UML提供机制，以代表类的成员，如属性和方法，对他们的其他信息。
指定一个类成员（即任何属性或方法）的可见性有下列符号，必须摆在各成员的名字之前：- +：公共
- -：私有
- #：保护（对子类可见）
- ~：包（对包内其他成员可见）
- /：推导（由其他属性推导出）
- 下划线：静态
- 一个类分为三个区域：最上面是类名称、中间部分包含类的属性、底部部分包含类的方法。
实例层级的关系
泛化
泛化（Generalization），即继承的反方向，指的是一个类（称为父类、父接口）具有另外的一个（或一些）类（称为子类、子接口）的共有功能。子类可视为其父类的特例，并可以增加新功能。用带空心三角形箭头的实线表示。
实现
实现（Realization）指的是一个 class 类实现 interface 接口（可以是多个）的功能；在 Java 中此类关系通过关键字 implements 明确标识。用带空心三角形箭头的虚线表示。
依赖
依赖关系（Dependency）可以简单的理解为一个类A使用到了另一个类 B，" ... uses a ..."，被依赖的对象只是作为一种工具在使用，而并不持有对它的引用。而这种使用关系是具有偶然性、临时性的、非常弱的，但是B类的变化会影响到 A；表现在代码层面，为类 B 作为参数被类 A 在某个 method（方法）中使用。用带燕尾箭头的虚线表示。表示一个类依赖于另外一个类的定义；依赖关系仅仅描述了类与类之间的一种使用与被使用的关系。
关联
关联关系使一个类知道另外一个类的属性和方法；某个对象会长期的持有另一个对象的引用，关联的两个对象彼此间没有任何强制性的约束，只要二者同意，可以随时解除关系或是进行关联，它们在生命期问题上没有任何约定。被关联的对象还可以再被别的对象关联，所以关联是可以共享的。 在代码层面上，被关联类以类属性的形式出现在关联类中，也可能是关联类引用了一个类型为被关联类的全局变量。目前定义有五种不同类型的关联。双向（Bi-directional）和单向（uni-directional）的关联是最常见的。
聚合
聚合（Aggregate）是表示整体与部分的一类特殊的关联关系，是“弱”的包含（" ... owns a ..." ）关系，成分类可以不依靠聚合类而单独存在，可以具有各自的生命周期，部分可以属于多个整体对象，也可以为多个整体对象共享（sharable）。例如，池塘与（池塘中的）鸭子。再例如教授与课程就是一种聚合关系。又例如图书馆包含(owns a) 学生和书籍。即使没有图书馆，学生亦可以存在，学生和图书馆之间的关系是聚集。聚集可能不涉及两个以上的类。图形以空心的菱形箭尾与实线来表示。

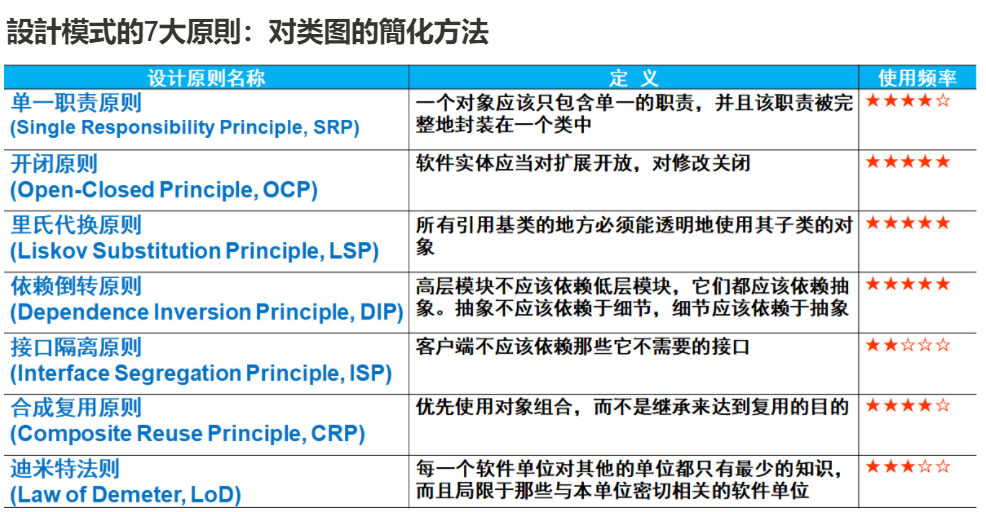

其他
