2025-08-01 vscode安装plantuml

背景

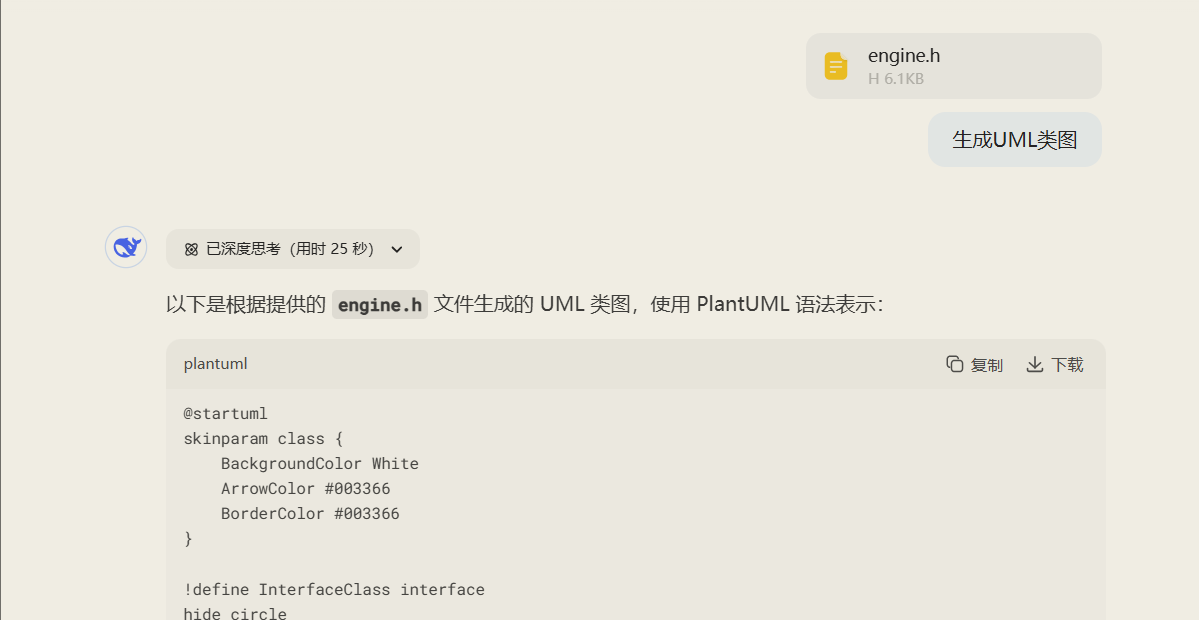

手动画类图太累，可以把头文件喂给chatgpt，让它给你生成plantuml文件，通过plantuml工具（在线、vscode插件、本地运行planuml）即可生成类图。

在线生成类图链接：https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa70000

下面重点介绍一下vscode安装插件的方法

安装

1. vscode安装plantuml插件

2. 安装java

plantuml需要java运行环境

java官网安装jre https://www.java.com/en/download/

共享： [Z:\软件组\ZHY\软件\jre-8u461-windows-x64.exe](Z:\软件组\ZHY\软件)

3. 安装Graphviz

graphviz用于本地渲染，官网下载地址 Download | Graphviz

共享： [Z:\软件组\ZHY\软件\windows_10_cmake_Release_graphviz-install-13.1.1-win64.exe](Z:\软件组\ZHY\软件)

使用

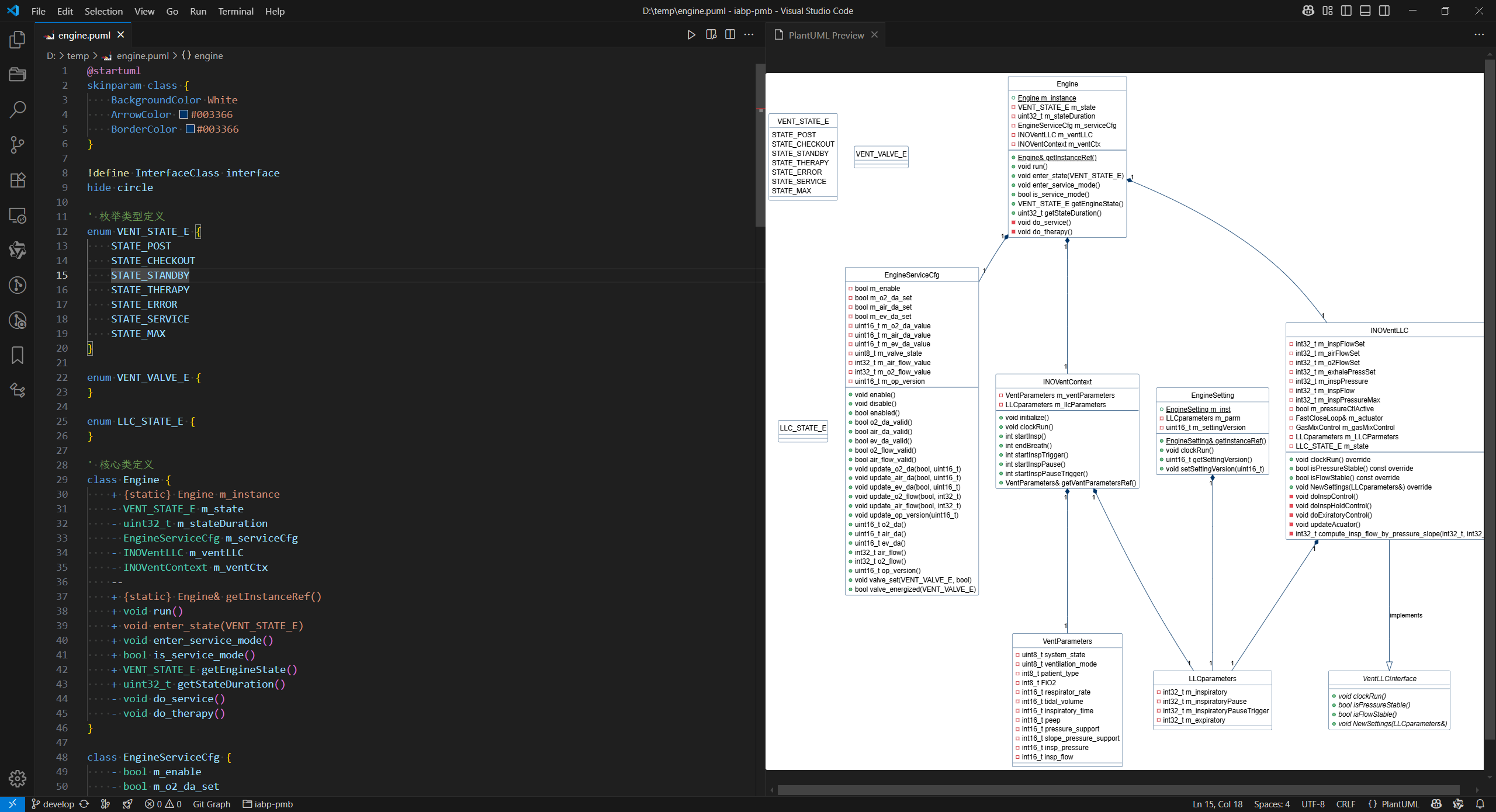

vscode打开.puml文件，ALT+D或右键preview current diagram，即可渲染成类图

还可导出成多种格式，右键export current diagram，导出成功后右下角弹窗点击View Report即可查看导出路径

‍
