LNMT架构部署（实现动静分离，负载均衡）

一、环境准备

IP

角色

节点

192.168.200.20

作为nginx和mysql服务器

Nginx

192.168.200.30

作为两台tomcat服务器

Tocmat

二、实验过程

1、安装nginx和mysql正常编译安装就行，安装tomcat需要说明一下：

在tomcat节点上：

# systemctl stop firewalld
# systemctl disable firewalld                //关闭防火墙，并设置为开机不自启
# setenforce 0                            //关闭selinux
# tar -zxvf jdk-8u271-linux-x64.tar.gz        //安装jdk
# mv jdk1.8.0_271/ /usr/local/jdk1.8
# vi /etc/profile                                //在文件末尾加入以下内容
JAVA_HOME=/usr/local/jdk1.8/
JAVA_BIN=/usr/local/jdk1.8/bin
JRE_HOME=/usr/local/jdk1.8/jre
PATH=$PATH:/usr/local/jdk1.8/bin:/usr/local/jdk1.8/jre/bin
CLASSPATH=/usr/local/jdk1.8/jre/lib:/usr/local/jdk1.8/lib:/usr/local/jdk1.8/jre/li    b/charsets.jar
# source /etc/profile                        //使文件生效
# java -version                //检测是否安装成功，如下图所示为安装成功





2、Tomcat部署

# cd /usr/local/
# mkdir tomacat{1,2}                //创建tomcat存放目录tomacat
# ls
# cd src/
解压tomcat到tomacat目录下：
# tar -zxvf apache-tomcat-8.5.60.tar.gz -C /usr/local/tomacat1
# tar -zxvf apache-tomcat-8.5.60.tar.gz -C /usr/local/tomacat2
# cd /usr/local/tomacat1
# ln -s apache-tomcat-8.5.60/tomcat1            //创建软链接
# ll
# cd /usr/local/tomacat2/
# ln -s apache-tomcat-8.5.60/ tomcat2
# ll



3、测试

# mkdir /usr/local/tomacat1/tomcat1/webapps/test
# mkdir /usr/local/tomacat2/tomcat2/webapps/test
//创建测试目录和测试文件
# cd /usr/local/tomacat1/tomcat1/webapps/test
# vi index.jsp                            //写入以下内容
<html>
<head>
<title>test page</title>
</head>
<body>
<%
out.println("Hellow World");
%>
</body>
</html>
# cd /usr/local/tomacat2/tomcat2/webapps/test
# vi index.jsp                        //写入以下内容
<html>
<head>
<title>test page</title>
</head>
<body>
<%
out.println("helloworld222");
%>
</body>
</html>
修改tocmat2的端口，避免冲突：
# cd /usr/local/tomacat2/tomcat2/conf/
# vi server.xml        //将8080改为8081，8005，改为8006，如下图所示，





# /usr/local/tomacat1/tomcat1/bin/catalina.sh start
# /usr/local/tomacat2/tomcat2/bin/catalina.sh start
# netstat -ntlp         //查看端口开启状态，应该有8080，8081，8005，8006

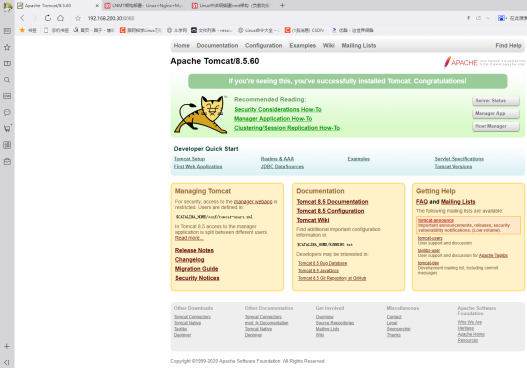

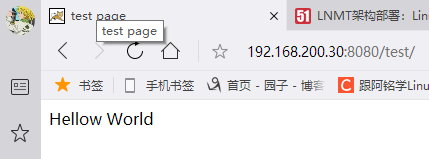

第一台tomcat，在浏览器上输入192.168.200.30：8080

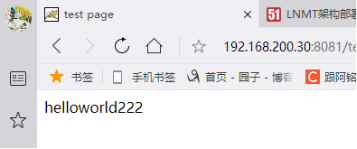

第二台tomcat，输入192.168.200.30：8081











4、在主机192.168.200.20上使用nginx实现负载均衡，修改配置文件配置nginx实现动静分离。

# cd /usr/local/nginx/conf/vhost/

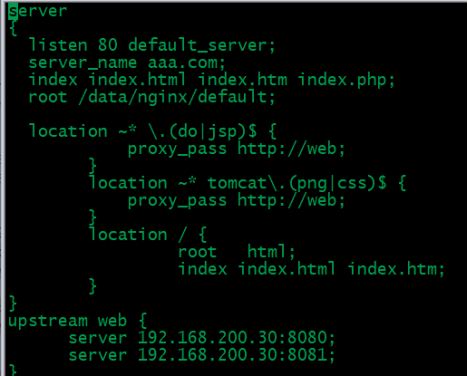

# vim default.conf
location ~* \.(do|jsp)$ {
            proxy_pass http://web;
        }
        location ~* tomcat\.(png|css)$ {
            proxy_pass http://web;
        }
        location / {
                 root   html;
                 index index.html index.htm;
        }                                            //在server段里配置
upstream web {
      server 192.168.200.30:8080;
      server 192.168.200.30:8081;
}                                        //在server段外配置，如下图所示：



# /usr/local/nginx/sbin/nginx -t
# /usr/local/nginx/sbin/nginx -s reload                    //检查错误，重启服务



5、测试

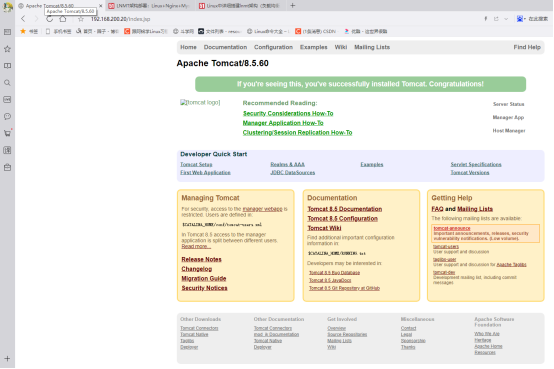

静态访问nginx：输入192.168.200.20访问

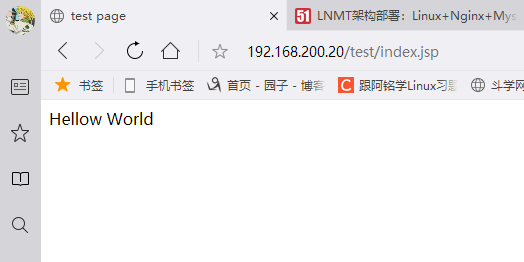

动态访问tomcat：

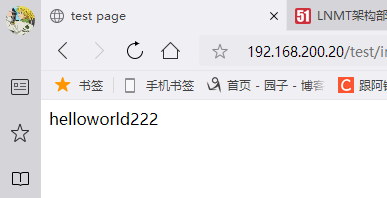

刷新一下
