三、Spark设计与运行原理，基本操作

1.Spark已打造出结构一体化、功能多样化的大数据生态系统，请用图文阐述Spark生态系统的组成及各组件的功能。

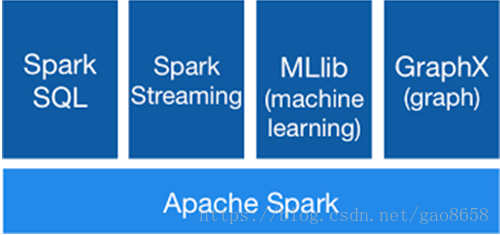

　　 Spark的生态系统主要包含了Spark Core、Spark SQL、Spark Streaming、Structured Streaming、MLlib、Graphx等组件。

• Spark Core：Spark Core包含Spark最基础和最核心的功能，如内存计算、任务调度、部署模式、故障恢复、存储管理等，主要面向批数据处理。Spark Core建立在统一的抽象RDD之上，使之可以以基本一致的方式应对不同的大数据处理场景，Spark Core通常被简称为Spark。
• Spark SQL：Spark SQL是用于结构化数据处理的组件，允许开发人员直接处理RDD，同时也可查询HIve、HBase等外部数据源。Spark SQL的一个重要特点是其能够统一处理关系表和RDD，使得开发人员不需要自己编写Spark应用程序，开发人员可以轻松地使用SQL命令进行查询，并进行更复杂的数据分析。
• Spark Streaming：Spark Streaming是一种流计算框架，可以支持高吞吐量、可容错处理的实时数据处理，其核心思路是将流数据分解成一系列短小的批处理作业，每个短小的批处理作业都可以使用Spark Core进行快速处理。Spark Streaming支持多种数据输入源，如Kafka、Flume和TCP套接字等。
• MLlib：MLlib提供了常用机器学习算法的实现，包括聚类、分类、回归、协同过滤，降低了机器学习的门槛，开发人员只需具备一定的理论知识就能进行机器学习的工作。
• GraphX：GraphX是Spark中用于图计算的API，可认为是Pregel在Spark上二点重写及优化，GraphX性能良好，拥有丰富的功能和运算符，能在海量数据上自如地运行复杂的图算法。





　　

2.请详细阐述Spark的几个主要概念及相互关系：

  Master, Worker;  RDD,DAG; Application, job,stage,task; driver,executor,Claster Manager

• Master，Worker：Spark集群配好的时候，就有了Master和Worker节点，一个集群有多个Master和多个Worker。Master节点常驻master守护进程，负责管理Worker节点，我们从master节点提交应用。worker节点常驻worker守护进程，与master节点通信，并且管理executor进程。
• RDD,DAG：RDD是弹性分布式数据集（Resilient Distributed Graph）的简称，是分布式内存的一个抽象概念，提供一种高度受限的共享内存模型。DAG是有向无环图（Directed Acyclic Graph）的简称，反映RDD之间的依赖关系。
• Application, job,stage,task：Application（应用）：用户编写的Spark编程应用、job（作业）：一个作业包含多个RDD及作用于相应RDD上的各种操作、task（任务）：运行在Executor上的工作单元、stage（阶段）：是作业的基本调度单位，一个作业会分成多组任务，每组任务都被称为“阶段”或是“任务集”
• driver,executor,Claster Manager：driver：每个任务的控制节点，executor：每个工作节点上负责具体任务的执行进程，Claster Manager：集群资源管理器。

  1.构建Spark Application的运行环境（启动SparkContext），SparkContext向资源管理器（可以是Standalone、Mesos或YARN）注册并申请运行Executor资源；

  2.资源管理器分配Executor资源并启动StandaloneExecutorBackend，Executor运行情况将随着心跳发送到资源管理器上；

  3.SparkContext构建成DAG图，将DAG图分解成Stage，并把Taskset发送给Task Scheduler。Executor向SparkContext申请Task，Task Scheduler将Task发放给Executor运行同时SparkContext将应用程序代码发放给Executor；

  4.Task在Executor上运行，运行完毕释放所有资源

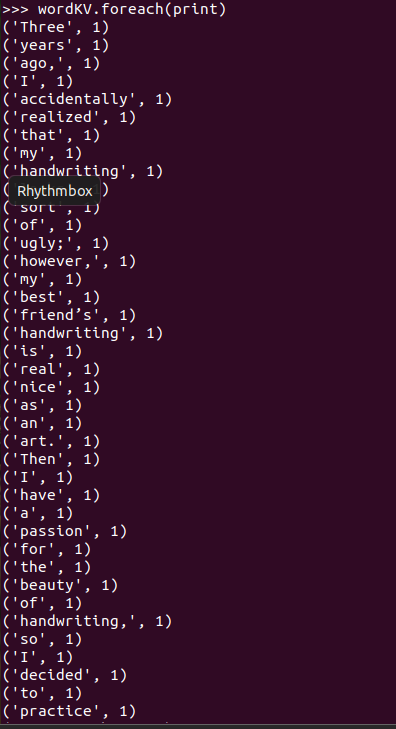

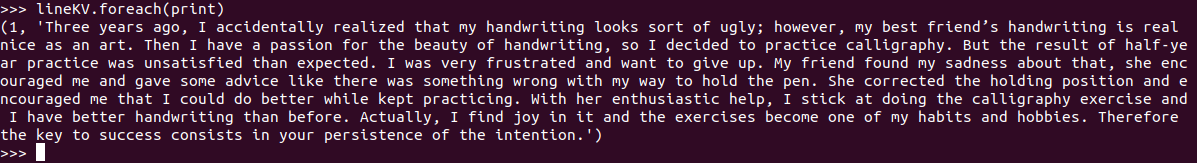

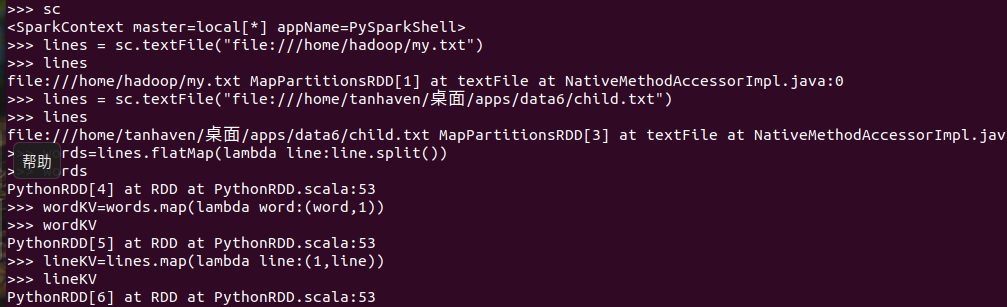

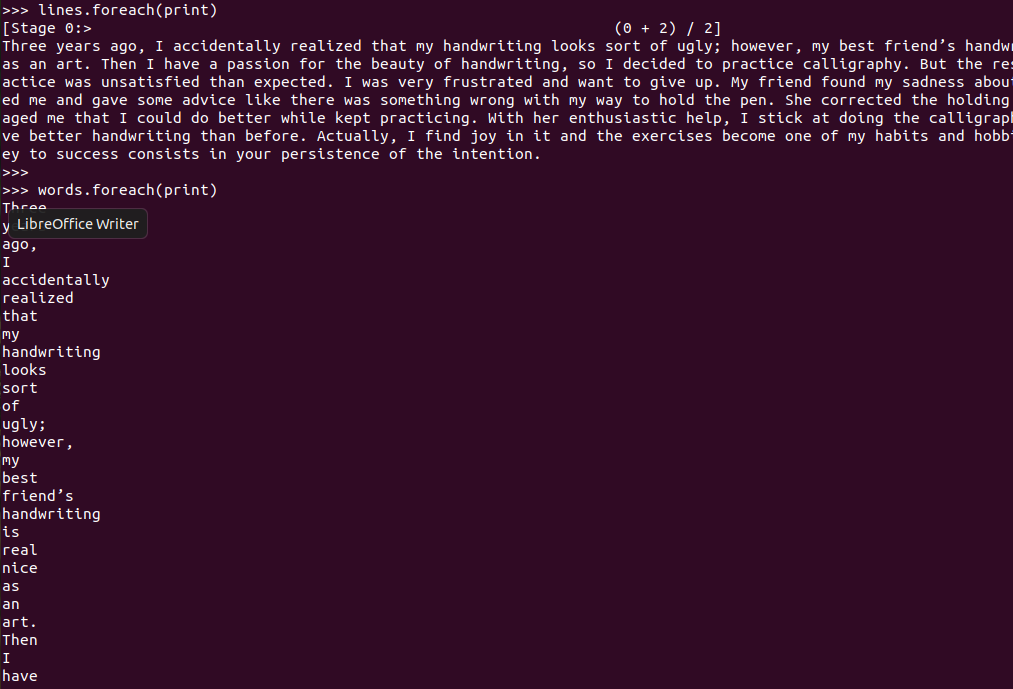

3.在PySparkShell尝试以下代码，观察执行结果，理解sc,RDD,DAG。请画出相应的RDD转换关系图。
