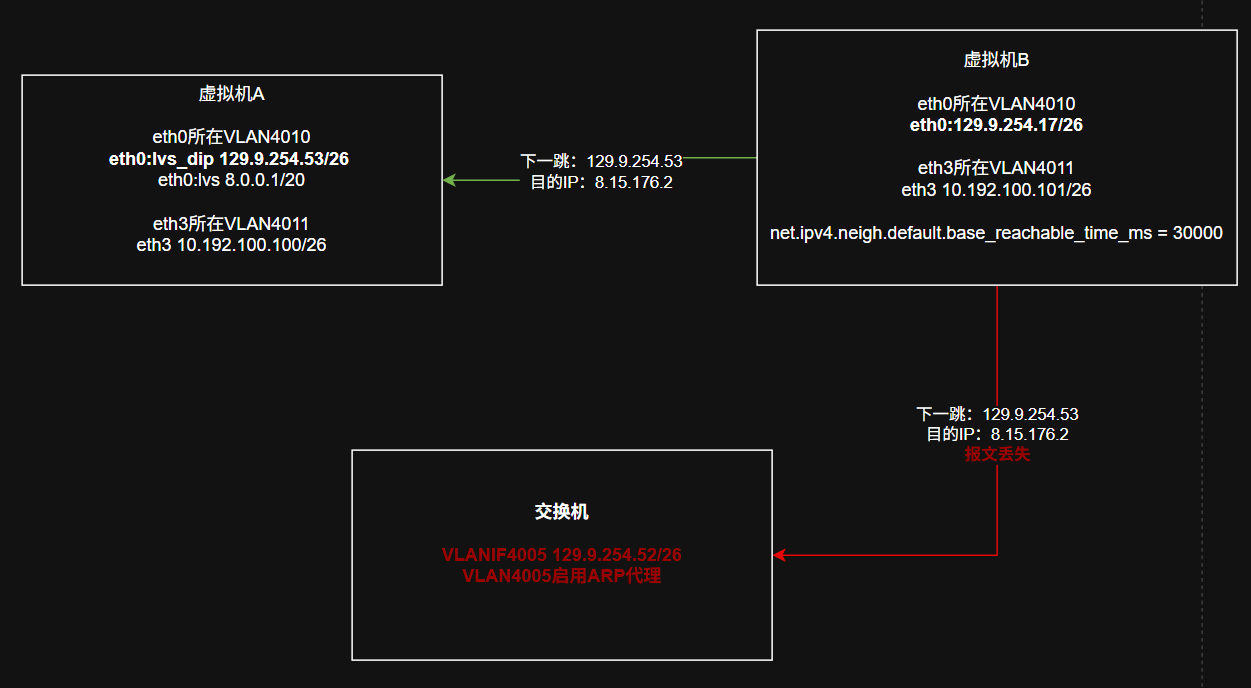

问题现象：虚拟机B的eth0 129.9.254.17发送ACK回包，目的是8.15.176.2，下一跳是129.9.254.53。有时正确的直达到虚拟机A的eth0:lvs_dip，有时通过了交换机的IP 129.9.254.52然后ACK报文丢失。

经过验证，我们发现关闭ARP代理后ACK报文不再丢失。
现在我们对该问题进行详细分析。
先要解释清楚当前现象。回答以下问题，1.为什么报文会丢失？2.为什么报文不是固定丢失，而是时好时坏？
然后确认长期修改方案。1.是否关闭ARP代理，当前开启的收益是什么，关闭后有哪些潜在的负面影响。2.是否保持ARP代理配置不变，通过网络设计的方式来避免该问题。

豆包解答如下：

  • 用户场景的具体分析

    • 虚拟机 B（VLAN4010，129.9.254.17）向虚拟机 A（VLAN4010，129.9.254.53）发送 ACK 报文时，属于同一 VLAN 内通信，ARP 代理不生效，数据包应直接送达。
    • 但当交换机 A 的 VLANIF4005（129.9.254.52）启用 ARP 代理后，可能错误响应虚拟机 B 的 ARP 请求（即使目标 IP 在同一 VLAN），导致数据包被转发至交换机，引发丢包。
    • 关键点：ARP 代理的异常响应打破了 “同一 VLAN 内直接通信” 的规则，造成路径混乱。

网络问题详细分析与解决方案

一、现象解释

1. 为什么报文会丢失？
报文丢失的核心原因是ARP 代理导致的路径混乱和转发异常，具体分析如下：



  • ARP 代理的工作机制：交换机 A 在 VLAN4005 启用 ARP 代理后，会代替其他网段的主机回应 ARP 请求。当虚拟机 B 发送 ACK 报文时，交换机可能错误地认为目标 IP 需要通过自己转发。
  • 网络路径冲突：
    • 正常路径：虚拟机 B → 直接发送到虚拟机 A 的 eth0:lvs_dip（129.9.254.53）
    • 异常路径：虚拟机 B → 交换机 A 的 VLANIF4005（129.9.254.52）→ 尝试转发到目标 IP
    • 当交换机介入转发时，可能由于路由配置不完整或 NAT 规则缺失，导致报文在转发过程中丢弃
  • IP 地址规划问题：
    • 虚拟机 A 的 eth0:lvs_dip（129.9.254.53）与交换机 A 的 VLANIF4005（129.9.254.52）属于同一网段（/26 子网）
    • ARP 代理在同一网段启用时，容易导致主机 ARP 表混乱，无法正确识别目标 MAC 地址
2. 为什么报文时好时坏？
报文时好时坏的现象与ARP 缓存的更新机制和网络设备转发策略有关：



  • ARP 缓存时效：
    • Linux 系统中net.ipv4.neigh.default.base_reachable_time_ms = 30000表示 ARP 缓存默认有效期为 30 秒
    • 当 ARP 缓存有效时，虚拟机 B 直接使用缓存的 MAC 地址发送报文（正常路径）
    • 当 ARP 缓存过期时，虚拟机 B 发送 ARP 请求，可能被交换机 A 的 ARP 代理响应（异常路径）
  • 交换机转发策略：
    • 交换机可能根据流量负载、生成树协议（STP）状态动态调整转发路径
    • ARP 代理的响应优先级可能低于直接主机响应，导致路径不稳定
  • 网络抖动影响：
    • 当网络出现短暂抖动时，ARP 请求可能被交换机捕获并代理
    • 正常情况下，主机直接响应 ARP 请求的优先级更高

二、长期修改方案

1. 是否关闭 ARP 代理？关闭后的潜在影响
  • 建议关闭 ARP 代理：根据验证结果，关闭 ARP 代理后报文丢失问题解决，说明当前网络环境中 ARP 代理并非必需
  • 关闭 ARP 代理的潜在负面影响：
    • 跨 VLAN 通信问题：如果存在不同 VLAN 间主机需要直接通信的场景，关闭 ARP 代理可能导致通信失败
    • 路由依赖增加：所有跨 VLAN 通信需要通过三层路由设备转发，增加路由配置复杂度
    • IP 欺骗风险：ARP 代理在某些场景下可作为简单的安全防护措施，关闭后需依赖其他安全机制
2. 通过网络设计避免问题
  • 优化 IP 地址规划：
    • 将交换机 VLANIF 接口与主机 IP 规划在不同子网，避免同一网段内同时存在主机和三层接口
    • 例如：将交换机 A 的 VLANIF4005 IP 改为 129.9.254.65/26，与主机网段 129.9.254.0/26 隔离
  • 明确三层转发路径：
    • 配置静态路由或动态路由协议，确保跨 VLAN 通信通过指定三层设备转发
    • 在虚拟机中设置明确的默认网关，避免依赖 ARP 代理进行转发
  • 部署独立三层设备：
    • 如果存在大量跨 VLAN 通信需求，建议部署专用三层交换机或路由器
    • 通过三层设备集中处理跨 VLAN 路由，避免在接入层交换机启用 ARP 代理

三、ARP 代理的必要性与收益分析

1. ARP 代理的典型应用场景
  • 不同子网主机直接通信：当两个主机属于不同子网但需要直接通信时，ARP 代理可实现跨子网二层转发
  • 隐藏真实主机地址：在负载均衡场景中，ARP 代理可让客户端认为多个服务器具有相同 IP
  • 简化网络配置：在小型网络中，ARP 代理可替代复杂的路由配置实现跨子网通信
2. 当前网络中 ARP 代理的收益评估
  • 可能的收益：
    • 理论上可支持 VLAN4005 与 VLAN4010 间主机直接通信
    • 可能为某些特殊应用提供二层转发路径
  • 实际必要性分析：
    • 虚拟机 A 和 B 的主要业务 IP（129.9.254.53 和 129.9.254.17）属于同一 VLAN4010，无需跨 VLAN 通信
    • 跨 VLAN 通信（如 VLAN4010 与 VLAN4011）可通过虚拟机 A 和 B 的 eth3 接口直接处理
    • 交换机 A 的 VLANIF4005 IP（129.9.254.52）与主机 IP 属于同一网段，启用 ARP 代理易导致冲突
3. 结论：当前网络无需 ARP 代理
  • 关闭 ARP 代理后问题解决，且当前网络架构中没有必须依赖 ARP 代理的场景
  • 建议通过优化 IP 地址规划和明确三层转发路径，替代 ARP 代理功能

四、实施建议

  1. 立即操作：关闭交换机 A 在 VLAN4005 上的 ARP 代理功能，观察网络稳定性
  2. 长期优化：
    • 重新规划交换机 VLANIF 接口 IP，与主机网段隔离
    • 在虚拟机中配置明确的路由表，指定跨 VLAN 通信的下一跳
    • 部署网络监控工具，实时监测 ARP 请求和转发路径
  3. 应急方案：
    • 若关闭 ARP 代理后出现跨 VLAN 通信问题，可临时启用特定 IP 的 ARP 代理
    • 例如：arp-proxy ip-address 129.9.254.53，仅代理虚拟机 A 的 IP



通过以上分析和措施，可以有效解决 ACK 报文丢失问题，并优化网络架构的稳定性和可维护性。
